前言

MPO 連接器，一枚不到拇指大的矩形接頭，卻承載著整個 AI 算力時代的光互聯基石。

PART

什么是MPO?

MPO（Multi-fiber Push On）

中文名“多芯推入式光纖連接器”，是一種能在單次插拔中同時對接多根光纖的高密度光連接器。它將 8 芯、12 芯、24 芯甚至 72 芯光纖集成在一枚矩形插芯內，實現多路光信號的并行傳輸。

用一個直觀的比喻：傳統 LC 連接器是“單車道”——一個接口只走一根光纖；而 MPO 是“多車道高速樞紐”——一根線纜就能同時跑 12 路甚至更多光信號。在與 SC 連接器相同的體積內，MPO 的端口密度提升了 3 到 12 倍。

LC / SC

1 芯

MPO

8~72 芯

MPO 將多芯光纖集成于單一矩形插芯，密度提升 3~12 倍

?? 一句話記住 MPO：它就是光纖世界的“排插”——把一打光纖塞進一個插頭，一推就連，一拔就斷，干凈利落。

PART

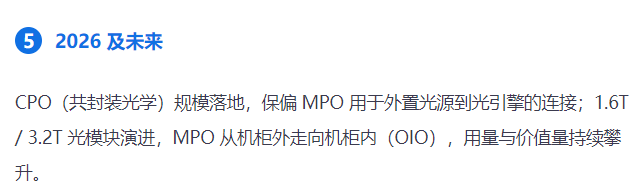

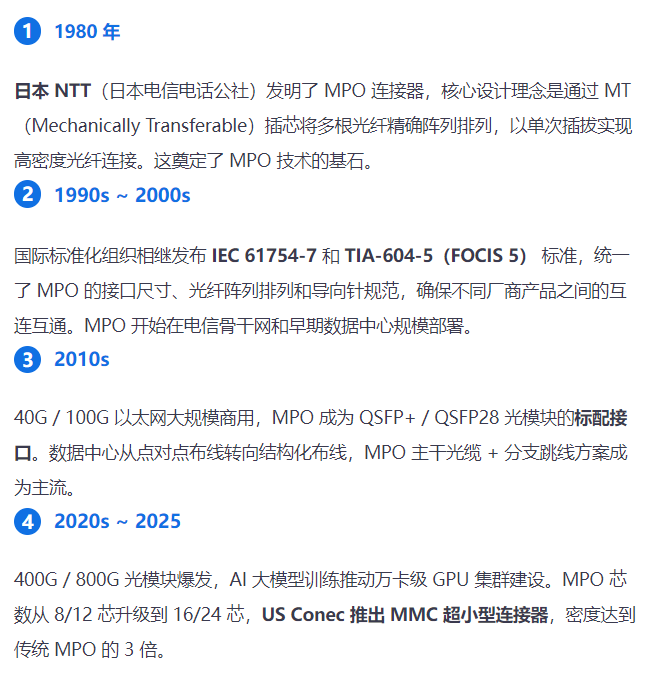

發展簡史：45 年的進化之路

PART

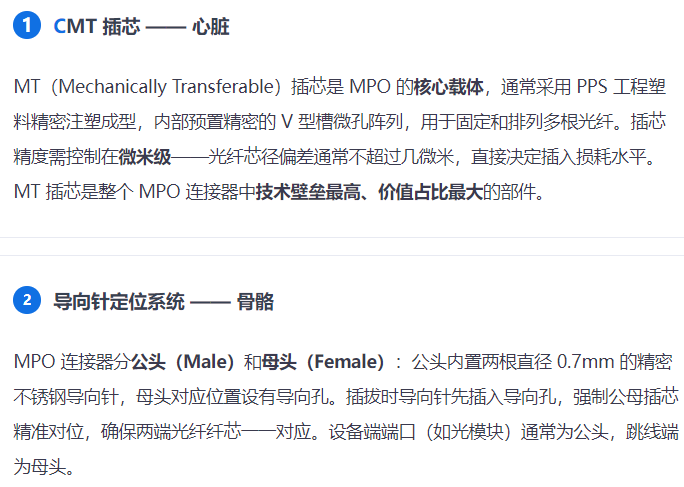

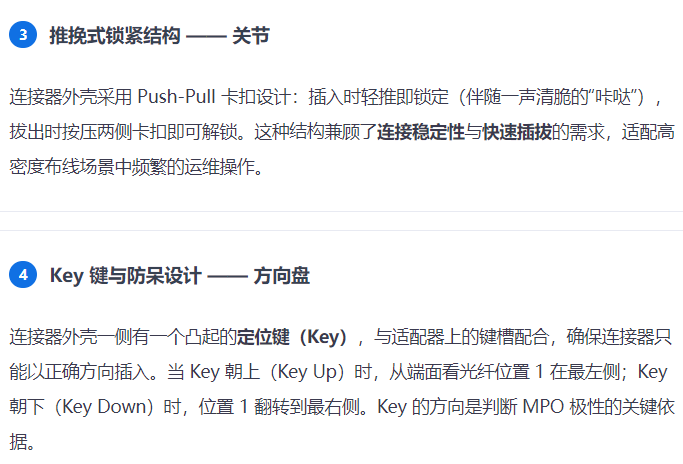

核心結構解剖

MPO 連接器之所以能做到“多芯一次對接”，靠的是四個精密子系統的協同工作：

PART

芯數規格與應用匹配

芯數	排列方式	典型應用	對應光模塊
8 芯	1 × 8	40G 短距互聯	40G-SR4
12 芯	1 × 12	40G / 100G 最通用	100G-SR4
16 芯	2 × 8	400G / 800G 主力	400G-DR4 / 800G-DR8
24 芯	2 × 12	100G 高密度骨干	100G-SR10
32 芯	2 × 16	下一代超高密度	1.6T 光模塊
48 ~ 72 芯	4 ~ 6 列	CPO 內部 / OCS	特種應用

12 芯和 24 芯使用相同外殼尺寸，24 芯多一排光纖；光纖類型可選單模 OS2 或多模 OM3 / OM4 / OM5

PART

極性管理：A / B / C 三種方法

極性是 MPO 部署中最容易出錯的環節

光通信要求發送端（Tx）始終對應接收端（Rx），在 12/24 芯并行的場景下，任何一根纖序錯位都會導致鏈路中斷。TIA-568 標準定義了三種極性管理方法。

Key Up ? Key Down

1直通型

跳線兩端纖序完全相同（1→1, 2→2, ..., 12→12），但兩端連接器的 Key 鍵方向相反。適用于配合 A-A 型雙工跳線的場景。

纖序對應關系（以 12 芯為例）：

1→12→23→3…12→12

Key Up ? Key Up

2交叉型 ★ 最常用

跳線兩端纖序完全反轉（1→12, 2→11, ..., 12→1），兩端 Key 鍵方向相同。是 100G SR4 和數據中心結構化布線的首選方案，華為、Arista 等主流廠商均推薦此方案。

纖序對應關系（以 12 芯為例）：

1→122→113→10…12→1

Key Up ? Key Down

3成對交叉型

相鄰纖芯兩兩交換（1?2, 3?4, 5?6, ...），兩端 Key 鍵方向相反。適用于特殊雙工鏈路和多跳鏈路中降低極性累計誤差的場景，使用較少。

纖序對應關系（以 12 芯為例）：

1?23?45?6…11?12

?? 極性選型速查表

網絡速率	推薦極性	說明
40G SR4	Type A	12 芯 MPO，用 8 芯（4Tx + 4Rx）
100G SR4	Type B	24 芯或 2×12 芯 MPO
400G DR4	Type B	8 芯 MPO（4Tx + 4Rx）
800G DR8	Type B	16 芯 MPO（8Tx + 8Rx）

PART

MPO vs MTP：標準與品牌的區別

一句話總結

MPO 是行業標準（IEC 61754-7），MTP 是 US Conec 的注冊商標，是 MPO 的高性能增強版。

對比維度	MPO（標準）	MTP（US Conec 增強版）
定義	行業通用標準	注冊商標，MPO 高性能實現
典型插損	0.35 ~ 0.75 dB	≤0.35 dB / Elite ≤0.15 dB
插芯設計	固定式	浮動式，機械載荷下保持接觸
導向針	倒角金屬針	橢圓形不銹鋼針，更少磨損
導針卡環	塑料卡環	金屬卡環，更耐用
外殼可拆	通常不可	可拆卸，支持現場極性/公母轉換
插拔壽命	~500 次	~600 次（Elite 更高）
成本	較低	高 15% ~ 30%

? 選型建議：常規數據中心（≤100G）用標準 MPO 性價比更高；400G / 800G / AI 集群等鏈路預算緊張的場景，MTP Elite 的低插損是剛需——每一對連接器少 0.2dB，整條鏈路就多出寶貴的余量。

PART

端面工藝：UPC 與 APC

MPO 連接器的插芯端面需要經過精密研磨，使兩端光纖纖芯緊密貼合，減少空氣間隙帶來的菲涅爾反射。主要有兩種端面類型：

UPC超物理接觸

端面形狀：微球面（輕微凸面）

回波損耗：≥ 50 dB

顏色標識：藍色

端面研磨為微凸球面，使光纖纖芯在對接時直接物理接觸，減少空氣間隙。是多模系統和大部分單模數據中心鏈路的默認選擇。

APC斜面物理接觸

端面形狀：8° 斜球面

回波損耗：≥ 60 dB

顏色標識：綠色

端面研磨成 8° 斜角，反射光被導向包層而非原路返回，回波損耗更優。適用于 CATV、PON / FTTH、DWDM 等對反射敏感的單模系統。

?? UPC 和 APC 絕對不能互插！端面幾何形狀不同，強行對接會導致嚴重插入損耗，甚至損壞兩端插芯。識別方法：UPC 為藍色外殼，APC 為綠色外殼。

PART

關鍵性能指標

指標	多模 MPO	單模 MPO (UPC)	單模 MPO (APC)
插入損耗 IL	≤0.60 dB 典型 ≤0.35 dB	≤0.75 dB 典型 ≤0.50 dB	≤0.75 dB 典型 ≤0.50 dB
回波損耗 RL	≥20 dB	≥50 dB	≥60 dB
插拔壽命	≥500 次（商用級）/ ≥1000 次（工業級 MTP）
工作溫度	-40°C ~ +85°C（工業級）
光纖類型	OM3 / OM4 / OM5	OS2（9/125μm）

?? IEC 61755-3-31 端面幾何關鍵參數

光纖高度

1000 ~ 3500 nm

相鄰光纖高度差

≤300 nm

X 軸曲率半徑

≥2000 mm

APC 角度

8° ± 0.5°

PART

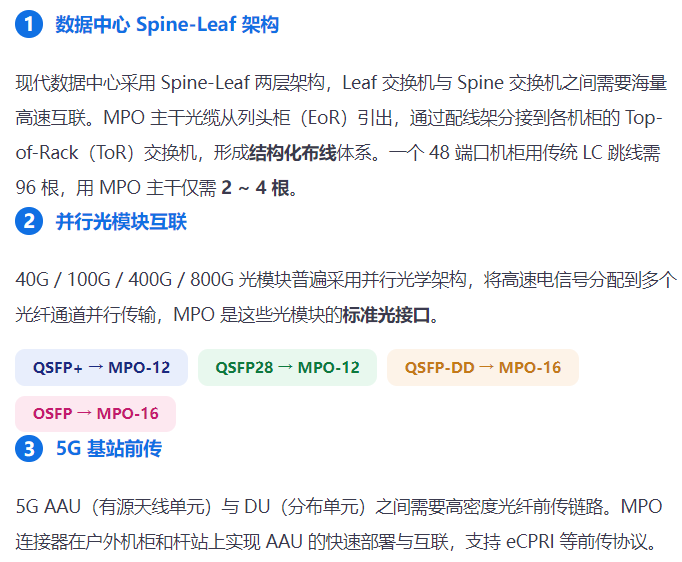

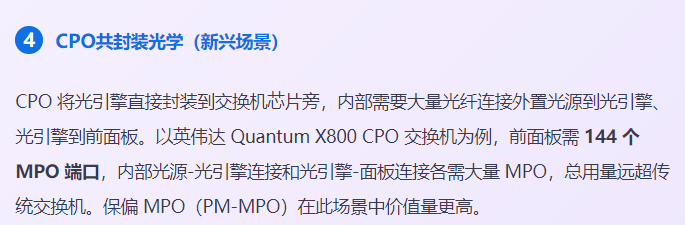

核心應用場景

PART

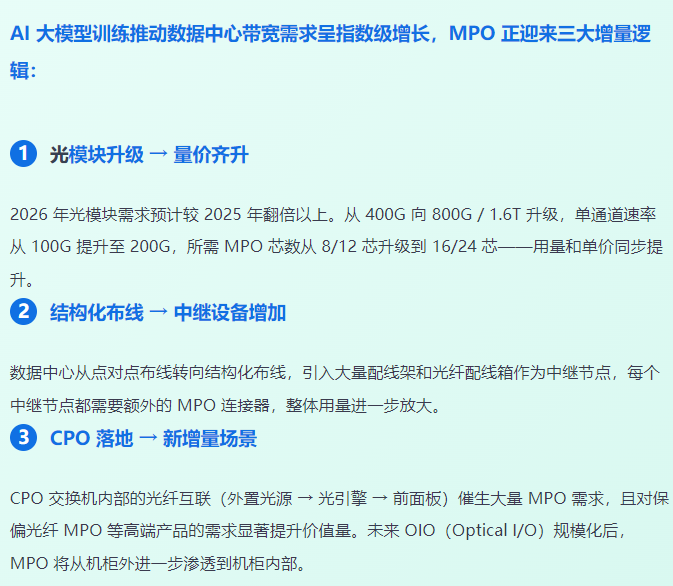

AI 時代的 MPO：量價齊升

?? 全球 MPO 市場規模

7.41

2024年

億美元

10.4

2026年(E)

億美元

15.92

2030年(E)

億美元

數據來源：Valuates Reports | 2024-2030 年 CAGR 13.6% | 數據中心占比超 44%

PART

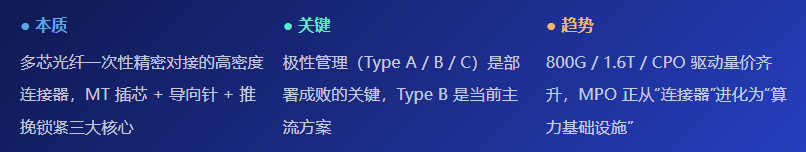

總結

MPO 連接器，一枚不到拇指大的矩形接頭，卻承載著整個 AI 算力時代的光互聯基石。
