【論文鏈接】
https://doi.org/10.1002/adma.202515865
【作者單位】
弗吉尼亞理工大學/布朗大學
【論文摘要】

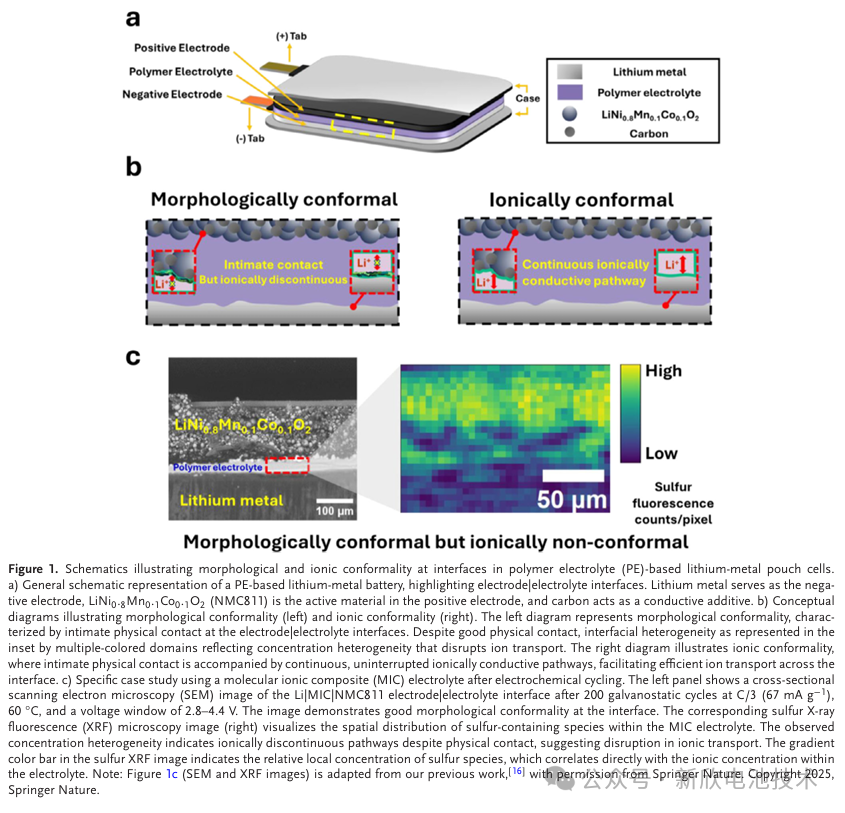

在電極|電解質(zhì)界面維持均勻的離子傳輸，即“離子一致性”，仍是聚合物電解質(zhì)（PE）固態(tài)電池中的一大挑戰(zhàn)。形貌一致性并不一定意味著離子一致性。PE 通常由機械支撐組分和離子導(dǎo)電組分構(gòu)成，界面上可移動離子導(dǎo)電域的重排或耗竭會破壞離子傳輸通路。這種局部離子耗竭會導(dǎo)致高壓鋰金屬電池的界面不穩(wěn)定和容量衰減。本研究提出一種通過成分調(diào)控減少界面非均勻性的電解質(zhì)設(shè)計策略，并借助空間分辨結(jié)構(gòu)與化學 X 射線技術(shù)以及 NMR 擴散譜學闡明離子傳輸動力學。該方法提升了電極界面的離子一致性，使 Li||LiNi?.?Co?.?Mn?.?O?（NMC811）扣式與軟包電池在高壓循環(huán)下的穩(wěn)定性增強。這些結(jié)果深化了對多相 PE 界面行為的理解，并為提升固態(tài)電池界面穩(wěn)定性提供了策略參考。
【實驗方法】

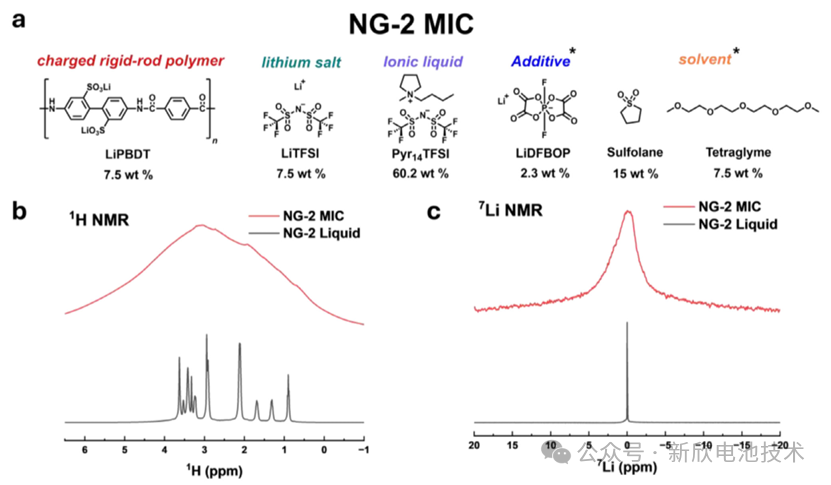

分子離子復(fù)合（MIC）膜的制備
“基準 MIC” 電解質(zhì)在常溫常濕實驗室條件下制備：將 LiPBDT（120 mg）溶于水（12 g，HPLC 級，25 °C 電阻率 >18 MΩ·cm，F(xiàn)ischer Scientific）。 另取 LiTFSI（120 mg）與 Pyr??TFSI（960 mg）溶于 DMF（12 g，HPLC 級）。 “NG-2 MIC” 變體則含 LiPBDT（120 mg）、LiTFSI（120 mg）、LiDFBOP（36 mg）、Pyr??TFSI（960 mg）、環(huán)丁砜（240 mg）和四甘醇二甲醚（120 mg）。兩種溶液分別置于 80 °C 烘箱（Fischer Scientific Isotemp 真空烘箱 Model 280A）過夜加熱。隨后將兩溶液手動合并于玻璃小瓶中，80 °C 平衡過夜，再手動澆鑄在 10 × 10 cm2 玻璃基板上。先在 80 °C 空氣中初干過夜，再于 100 °C 真空（27 英寸汞柱，同一烘箱）干燥 48 h。最終膜用 18 mm 切刀（Bazik products）剝離，并沖切成直徑 19 mm 圓片，厚度 110 ± 20 μm（三豐數(shù)顯厚度規(guī) 547-526S，測力 < 1.5 nN）。
【圖文摘取】
【主要結(jié)論】

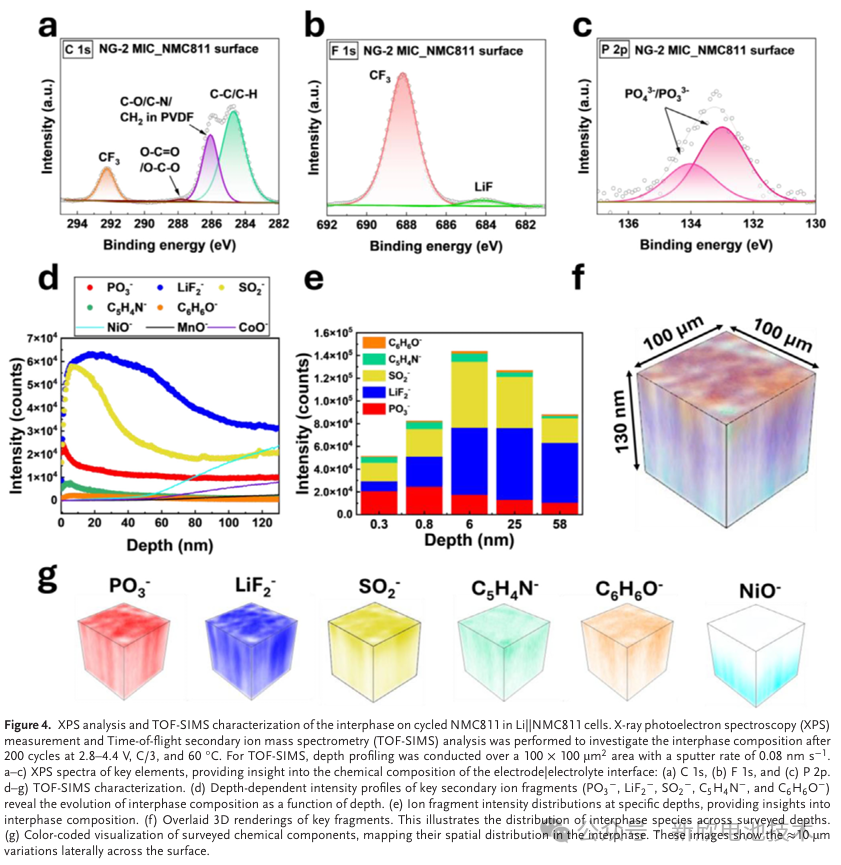

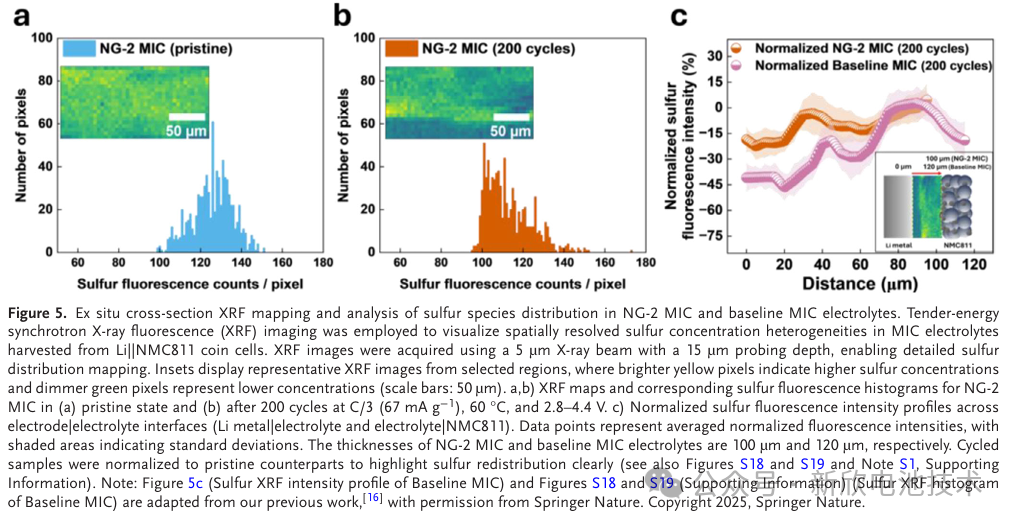

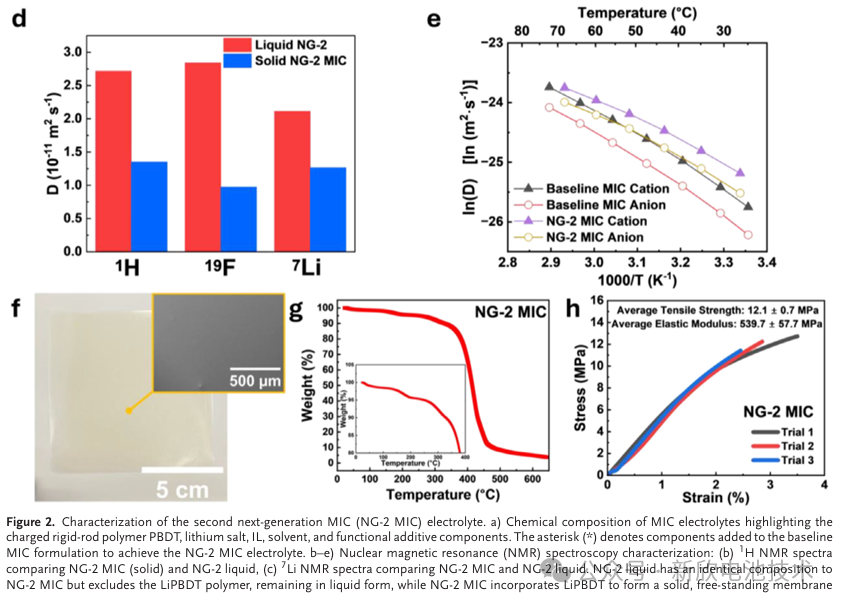

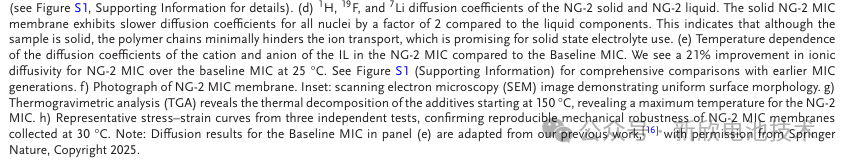

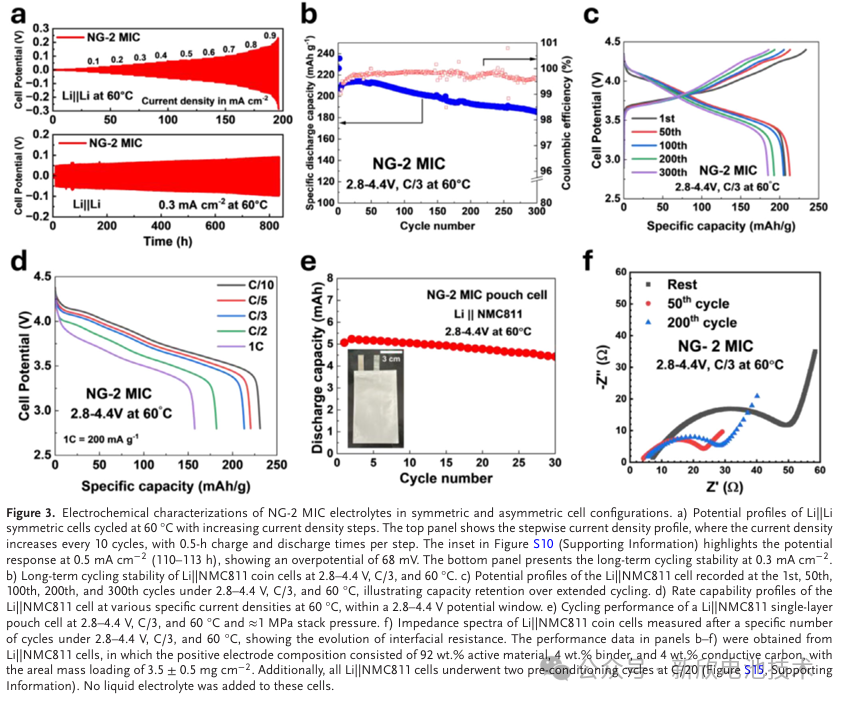

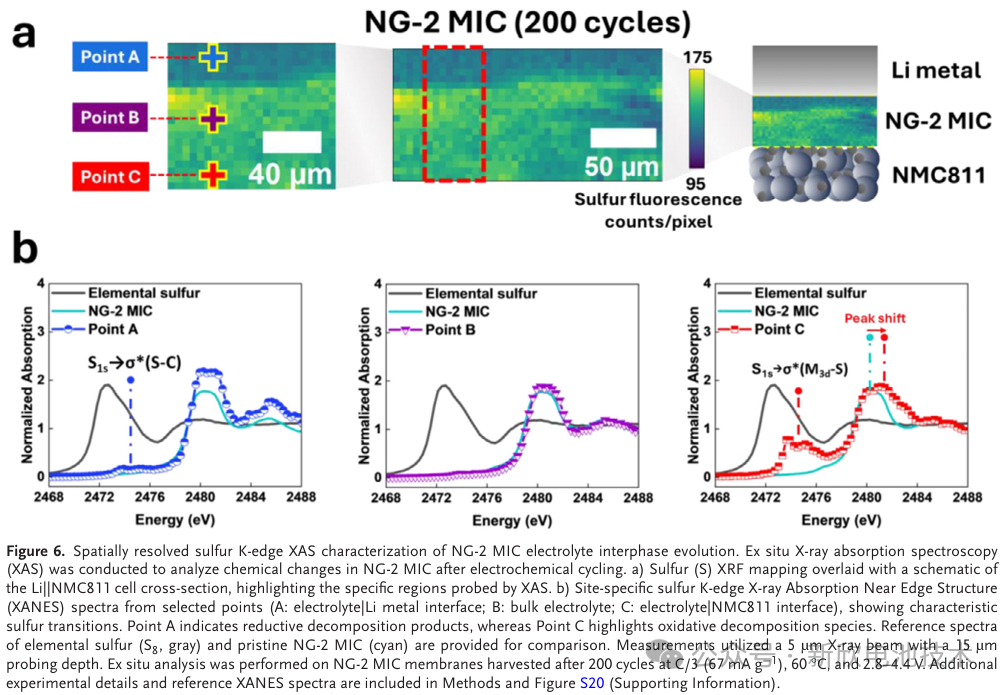

本研究系統(tǒng)探究了如何通過調(diào)控聚合物電解質(zhì)成分，以抑制界面不穩(wěn)定性并提升 MIC 電解質(zhì)中的離子一致性。借助先進的結(jié)構(gòu)與化學表征手段利用 XRF 與 XAS 的組合技術(shù)，直接可視化了離子濃度與界面相化學的演變。這些技術(shù)以空間分辨方式揭示了相行為與界面穩(wěn)定性，清晰呈現(xiàn)了固態(tài)電化學電池內(nèi)部“埋藏”界面的精細結(jié)構(gòu)與化學組成。互補的 NMR 擴散譜定量測定了 NG-2 MIC 中的離子傳輸動力學，發(fā)現(xiàn)其活化能降低、離子擴散系數(shù)提高，與離子傳輸性能的增強一致。綜合來看，結(jié)果明確指出：實現(xiàn)穩(wěn)定界面不僅需要良好的形貌接觸，更需保持離子一致性，后者決定了離子導(dǎo)電通道在界面處的連續(xù)性。總體而言，NG-2 MIC 的成分調(diào)控有效抑制了濃度不均勻性，限制了電解質(zhì)分解，并在電極|電解質(zhì)界面實現(xiàn)了持續(xù)且均勻的離子傳輸。
