部分終端產品在出廠前需要在MCU Flash特定的地址處寫入特定的數據，該數據可能是產品序列號、版本號或特定的配置參數等信息。比如我們希望在Flash 0x08030000地址處寫入4個字節的數據0x11、0x22、0x33、0x44，如何實現該功能呢？
方法一、直接寫Flash
按照MCU寫Flash的方式，程序中先擦除地址對應的頁，然后按字寫入對應的內容即可。此方法需要增加一段操作flash的代碼，不太方便，不推薦使用。
方法二、直接改寫hex文件或者bin文件
hex文件需要熟悉其文件格式，bin文件也要計算文件大小，理論上可以實現，但是也比較麻煩，不推薦使用。
方法三、離線燒錄器配置

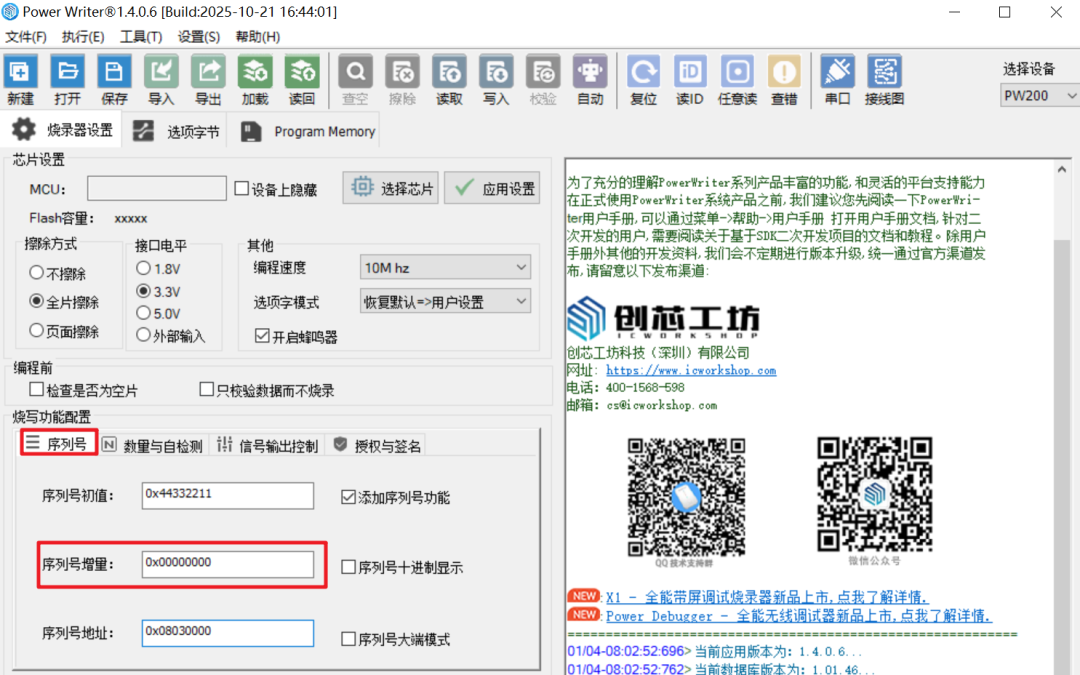

如果使用離線燒錄器的話，比如創芯工坊，可以在上位機的序列號配置欄中進行配置，注意序列號增量要改為0。
這種方式相比前兩種方式要簡單很多，但是它只能配置一個參數，如果有多個參數需要寫入那就無法實現了。
方法四、分散加載文件實現
通過修改分散加載文件的方法，可以實現該功能。以常用的KEIL MDK為例。
假設默認的sct文件如下：
; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************
LR_IROM1 0x08000000 0x00040000 { ; load region size_region
ER_IROM1 0x08000000 0x00040000 { ; load address = execution address
*.o (RESET, +First)
*(InRoot$$Sections)
.ANY (+RO)
.ANY (+XO)
}
RW_IRAM1 0x20000000 0x00007000 { ; RW data
.ANY (+RW +ZI)
}
}
修改如下：
LR_IROM1 0x08000000 0x00030000 { ; load region size_region
ER_IROM1 0x08000000 0x00030000 { ; load address = execution address
*.o (RESET, +First)
*(InRoot$$Sections)
.ANY (+RO)
.ANY (+XO)
}
RW_IRAM1 0x20000000 0x00007000 { ; RW data
.ANY (+RW +ZI)
}
}
LR_IROM2 0x08030000 0x00010000 { ; load region size_region
ER_IROM2 0x08030000 0x00010000 { ; user data
*(myflash)
}
}
main.c文件中增加如下語句即可：const uint8_t my_flash_table[] __attribute__((used,section("myflash"))) = { 0x11,0x22,0x33,0x44 };

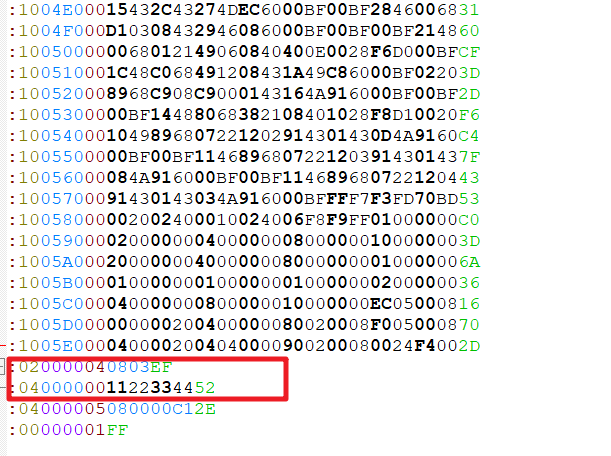

這樣hex文件里就寫入了相應的值：

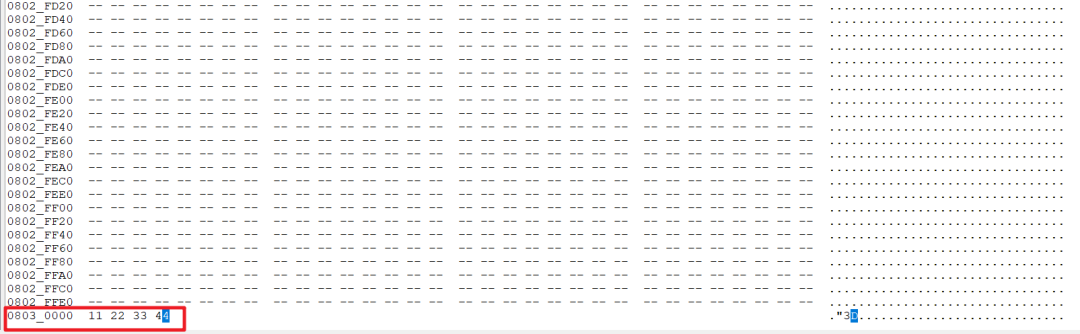

原始hex文件如下：
注意一定要寫上used，用 used 防止被鏈接器剔除。如果這么寫：const uint8_t my_flash_table[] __attribute__((section("myflash"))) = { 0x11,0x22,0x33,0x44 };

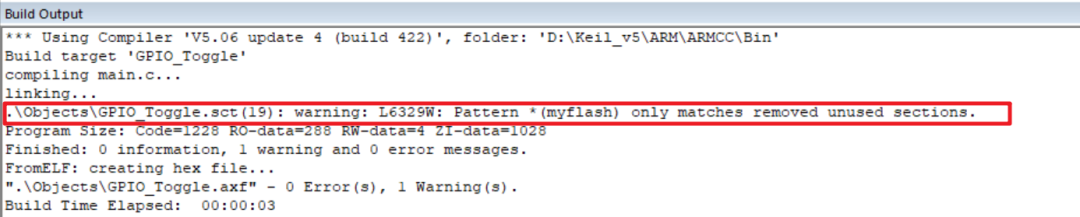

編譯就會報如下warning，實際是沒有生效。
方法五、直接絕對定位實現
這是最直接的方法，如果用的是Arm Compiler 5 (AC5)，可以直接使用
attribute((at(address)))或者 attribute((section(".ARM.__at_address")))。如果你的項目已經遷移到Arm Compiler 6 (AC6)，則必須使用 attribute((section(".ARM.__at_address")))，因為AC6不再支持原始的 at屬性。
根據使用的是AC5或AC6，main.c文件中增加如下語句即可：
const uint32_t gflashdata __attribute__((at(0x08030000))) = 0x44332211;
或者

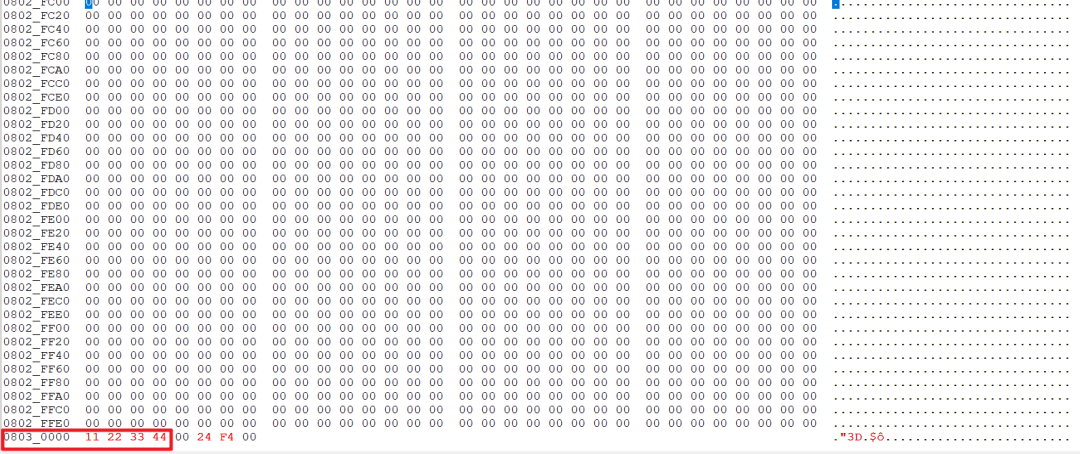

const uint32_t gflashdata __attribute__((section(".ARM.__AT_0x8030000"))) = 0x44332211;hex文件變?yōu)槿缦拢?/span>
和方法四不同的是0x08030000之前其他未使用的Flash地址會被填充為0x00，這是因為鏈接器在生成輸出鏡像時的行為，它會把映像從最小地址擴展到最高已定義地址；中間沒有明確內容的“空洞”會被填充為 0x00。

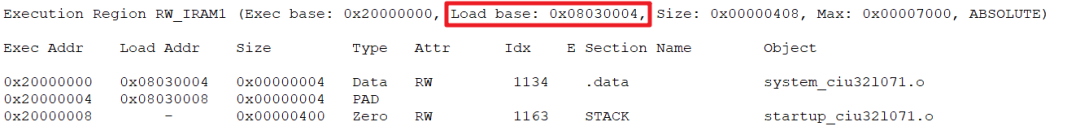

可為什么地址0x08030004-0x08030007也被修改了呢？這四個字節的數據是0x00、0x24、0xF4、0x00。 從map文件可以看到，是因為鏈接器在該地址放置了 .data 的初始內容。

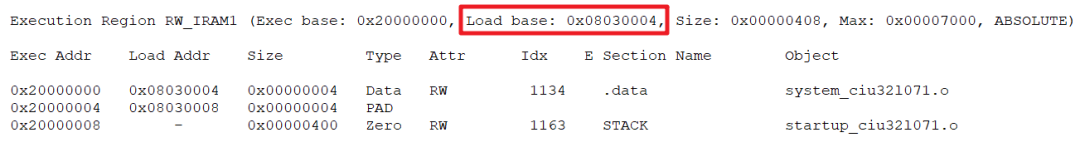

對比不加入const uint32_t gflashdata attribute((at(0x08030000))) = 0x44332211; 原始的map文件：
引入這句話改變了Load base。在Keil MDK的map文件中，RW_IRAM1的 Load base（加載基地址）指的是存儲在Flash中的初始數據鏡像的起始地址。這些數據（主要是已初始化的全局變量）在程序上電后，需要被復制到RAM中的執行地址（Exec Addr）才能被正確使用。
其實0x00、0x24、0xF4、0x00 對應的代碼中SystemCoreClock這個全局變量的值。
以上介紹的內容，希望對大家有所幫助。
