1 什么是VCU?

VCU 的全稱是 Video Codec Unit，即視頻編解碼單元， Zynq UltraScale+ MPSoC 系列產品分為三種類型，分別是 CG 型器件、 EG 型器件和 EV 型器件， 其中只有 EV 型器件集成了 VCU。 VCU 適用于視頻監控和網絡視頻連接應用，這些應用包括視頻會議、嵌入式視覺、生物醫學儀器等。
它是一個專用的、硬化的硬件IP核，集成在 Zynq UltraScale+ MPSoC 的 PL 端。它的核心任務是高效地完成視頻的編碼 和解碼。
編碼：將原始視頻數據壓縮成標準格式的視頻流，以節省存儲空間和傳輸帶寬。
解碼：將壓縮后的視頻流解壓縮，還原成可以顯示或進一步處理的原始視頻數據。
由于其是硬件實現的，VCU 在完成這些任務時，具有高性能、低延遲、低功耗的特點，遠勝于使用可編程邏輯或處理器軟件實現的方式。

2 VCU 的核心特性與性能

VCU 的性能非常強悍，主要支持最流行的現代視頻編碼標準。
支持的編解碼標準：
H.264 / AVC
H.265 / HEVC
主要性能指標：
分辨率與幀率：最高支持 4Kp60 的實時編解碼。對于某些較低分辨率或特定配置，甚至可以支持到 4Kp120。
編碼能力：
同時進行 1 路 4Kp60 的 H.264 和 H.265 編碼。
或者同時進行 2 路 4Kp30 的 H.264 和 H.265 編碼。
解碼能力：
同時進行 2 路 4Kp60 的 H.264 和 H.265 解碼。
色度采樣：支持 4:2:0 和 4:2:2 格式。
位深度：支持 8 位和 10 位。

由上圖可知， VCU 擁有獨立的視頻編碼單元（Encoder）和解碼單元（Decoder），每個單元受微控制器單元（MCU）控制， MCU 控制來自 AXI 接口的待編碼或解碼的數據流。 APU 向解碼器或編碼器 MCU 單元發出命令， 用于在編碼時處理每一幀或在解碼時處理每個片或塊。需要注意的是， VCU 不支持對音頻編解碼， 音頻編碼和解碼可以在軟件中使用 PS 或通過軟 IP 在 PL 中完成。

3 VCU IP核接口

4 VCU內部介紹

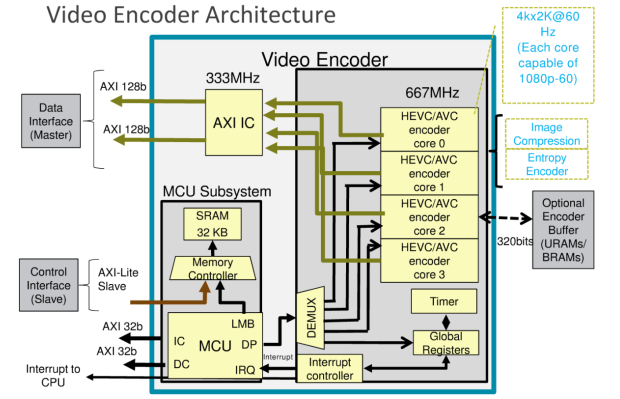

視頻編碼器（Encoder）

由上圖可知， VCU 編碼器包含四個相互連接的 HEVC/AVC 編碼器（HEVC/AVC encoder core0~3），它還包含全局的寄存器（Global Registers）、中斷控制器（Interrupt controller） 和定時器（Timer） 。 系統 CPU通過 AXI-Lite 從接口控制 MCU（配置編碼器參數）， 從而配置編碼器單元或啟停編碼操作。 圖中兩個 128位的 AXI4 主接口用于接收視頻輸入數據，并將視頻存儲到系統內存中。 兩個 32 位的 AXI4 主接口用于獲取 MCU 軟件（指令緩存）和加載/存儲額外的 MCU 數據（數據緩存接口）。 VCU 內還有其他接口，用于在需要時連接編碼器到 PL BRAM 或 UltraRAM 塊。
視頻解碼器（Decoder）

由上圖可知， 視頻解碼器單元的運行架構與編碼器單元類似， VCU 解碼器包括兩個相互連接的HEVC/AVC 解碼器（HEVC/H.264 Decoder core0~1），它還包含全局的寄存器（Global Registers）、中斷控制器（Interrupt controller）和定時器（Timer）。 系統 CPU 通過 AXI-Lite 從接口控制 MCU（配置解碼器參數），從而配置解碼器單元或啟停解碼操作。圖中兩個 128 位的 AXI4 主接口用于接收視頻輸入數據，并將視頻存儲到系統內存中。兩個 32 位的 AXI4 主接口用于獲取 MCU 軟件（指令緩存）和加載/存儲額外的MCU 數據（數據緩存接口）。
微控制單元（MCU）
編碼器和解碼器塊各自包含一個 32 位 MCU 來處理與硬件塊的交互。 MCU 接收來自 APU 的命令，將命令解析為多個 Slice 或塊級命令，并在編碼器和解碼器塊上執行它們。執行命令后， MCU 將狀態信息傳遞給 APU，重復執行該過程。

5 H.264和H.265介紹

H.264 / AVC - 多面手與行業標桿
名稱： H.264，也稱為 高級視頻編碼。
誕生時間： 2003年。
地位： 過去近20年來最成功、應用最廣泛的視頻編解碼標準，可以說是“行業的通用語言”。
主要技術特點：
宏塊： H.264 將視頻幀分割成一個個 16x16 像素 的“宏塊”來進行處理。這是其壓縮的基本單位。
幀內預測和幀間預測：
幀內預測： 在同一幀圖像內，利用相鄰像素的冗余信息進行壓縮。
幀間預測： 利用視頻在時間上的連貫性，通過運動估計和運動補償技術，只存儲相鄰幀之間變化的部分，大大減少了數據量。
熵編碼： 主要使用 CABAC，一種非常高效的無損壓縮算法，能進一步榨干數據冗余。
H.265 / HEVC- 高效繼承者
名稱： H.265，也稱為 高效視頻編碼。
誕生時間： 2013年。
核心目標： 在保持與 H.264 相同主觀視頻質量的前提下，將壓縮效率提高一倍。這意味著文件大小可以減少約50%。
主要技術特點（與H.264的主要區別）：
編碼樹單元： 這是最關鍵的改進。H.265 不再使用固定的 16x16 宏塊，而是使用更靈活的 CTU，大小可以從 64x64 到 8x8 像素不等。編碼器可以根據視頻內容的復雜程度，自適應地將 CTU 分割成不同大小的塊進行編碼。
對于平坦區域（如天空）：使用大塊編碼，效率高。
對于復雜細節區域（如樹葉）：使用小塊編碼，保留細節。
這種靈活性是其高效率的核心來源。
更先進的預測模式：
幀內預測的方向從 H.264 的 9 種增加到了 35 種，使得預測更精確。
幀間預測支持更多的運動分割和更精確的運動矢量。
更高效的熵編碼： 使用 CABAC 的增強版。

6 VCU應用

VCU 核是位于 PL 中的專用電路，可為各種用例提供最大的靈活性，而內存帶寬是一個關鍵的驅動因素。無論應用是需要同時對 4K UHD @60Hz 的編碼和解碼進行處理，還是需要對單個 SD 流進行處理，都可以實現系統設計和存儲器拓撲結構，從而達到特定用例在性能、最優化和集成方面的平衡。在下圖顯示的示例中， VCU 核與 PS 和 PL DDR 外部存儲器一起工作。

7 VCU學習

Xilinx 官方文檔： H.264/H.265 Video Codec Unit Solutions（PG252）
Xilinx 官方文檔： Zynq UltraScale+ MPSoC 嵌入式設計方法指南（UG1228）
Xilinx 官方文檔： Multimedia User Guide（UG1449）
Zynq UltraScale+ MPSoC VCU TRD（針對性參考設計） ：
https://xilinxwiki.atlassian.net/wiki/spaces/A/pages/1010303044/Zynq+UltraScale+MPSoC+VCU+TRD+2020.2
