隨著第三代寬禁帶半導體材料的快速發展，碳化硅（SiC）以其高擊穿電場、優異電子飽和速度和出色熱導率，已成為高溫、高頻、高功率電子器件的核心襯底材料。然而，隨著SiC晶圓向12英寸大尺寸演進，金剛石線切割作為主流切片技術雖顯著提升了切割效率和產能，但高速切割過程引入的表面粗糙度增加、線痕深度加劇及亞表面損傷（SSD）問題日益突出，直接導致后續拋光去除量增大、材料利用率下降，并影響器件電學性能。優化切割工藝參數、降低表面損傷已成為實現大尺寸SiC晶圓高良率、低成本制造的關鍵瓶頸。
近日，山東大學新一代半導體材料研究團隊針對12英寸4H-SiC晶圓金剛石線切割過程中的表面損傷開展了系統研究，通過工藝參數優化顯著降低了切割誘導損傷，為大尺寸SiC晶圓高效低損傷切片提供了實用技術路徑。研究成果以“Study on Surface Damage of 12-Inch Silicon Carbide Wafers During Diamond Wire Cutting”為題，發表于2025年IEEE固態照明與中國國際論壇暨寬禁帶半導體國際論壇。
研究發現在高線速（2600～2800 m/min）條件下，C面粗糙度（約100 nm）和線痕深度顯著高于Si面（粗糙度大多低于90 nm），主要源于C面以塑性變形主導的累積損傷機制（高速磨粒犁耕擠壓形成塑性層，碎屑二次劃傷甚至引發局部塑-脆轉變），而Si面損傷以細小隨機脆性斷裂為主；兩面中心區域因漿料流動受限和碎屑堆積，損傷均更嚴重。形貌分析顯示Si面以細密切割條紋和均勻小尺度剝落為主（Z向起伏±0.4 μm），C面則呈現大面積塑性剝落坑和明顯周期性起伏（Z向起伏±0.7 μm）。通過降低10%進給速度的優化工藝，所有測量點粗糙度和線痕深度均顯著下降，Si面脆性裂紋深度有效抑制，C面塑性變形層厚度明顯減小，表面更平滑均勻。
上述結果表明，在高線速金剛石線切割條件下，通過合理調控工作臺進給速度，可在基本保持產能的前提下大幅提升12英寸4H-SiC晶圓表面完整性，減少后續拋光材料去除量，提高制造良率和材料利用效率。該研究揭示了冷卻液動力學與斷裂模式轉變的主導作用，為工業規模大尺寸SiC晶圓低損傷切片提供了科學指導和實用優化策略，在高功率半導體制造領域具有廣闊應用前景。
圖文導讀

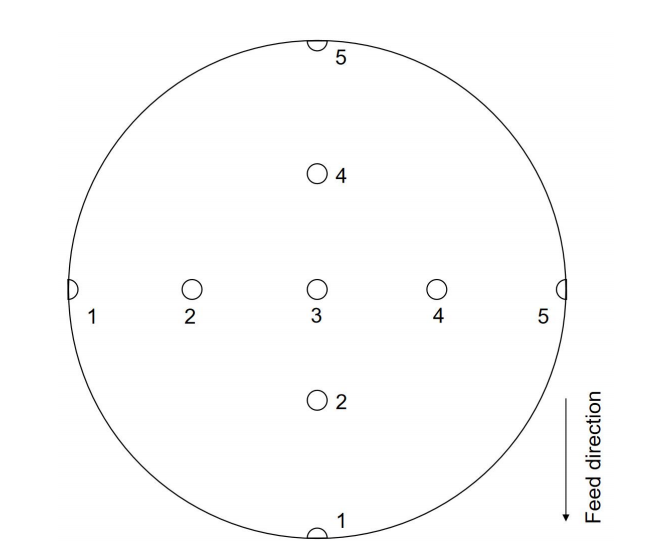

圖1. 白光干涉測量在C面上的測量位置示意圖。

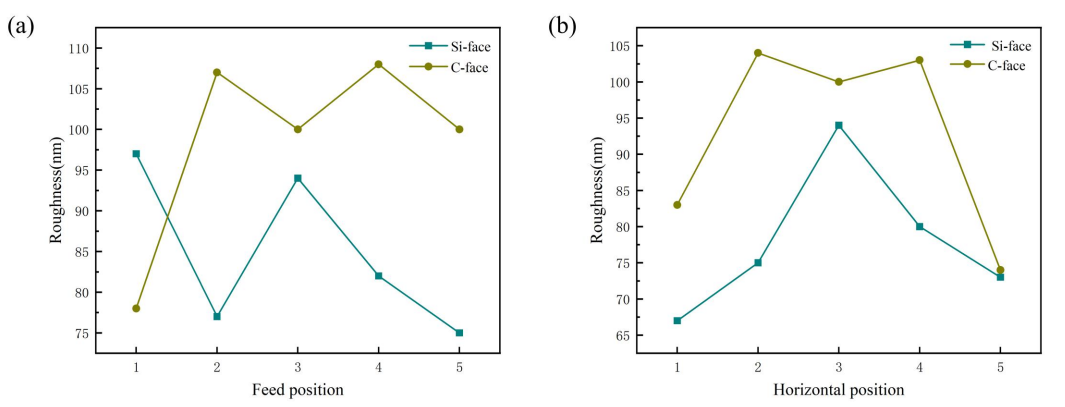

圖2. (a) 硅面和碳面沿進料方向的粗糙度分布；(b) 硅面和碳面沿水平方向的粗糙度分布。
