簡 介： 摘要 本文研究了空心正交電感線圈互感對磁場方向測量的影響。實驗發現，手工繞制的空心電感由于工藝問題導致兩組線圈存在較大互感，使測量信號幅度極值點不共線，在0點形成明顯死區。相比之下，經手工矯正的工字型電感互感基本為零，測量結果良好。通過調整工字型電感相對位置改變互感量，證實互感極性影響極值點偏移方向。最終通過精確正交校準使互感降為零，成功消除了角度測量死區。研究證明正交線圈間的互感是造成磁場方向測量誤差的關鍵因素。
關鍵詞：互感，正交線圈

• 空心正交電感兩路線圈信號極值偏移方向^[1]

01互感惹的禍

一、前言

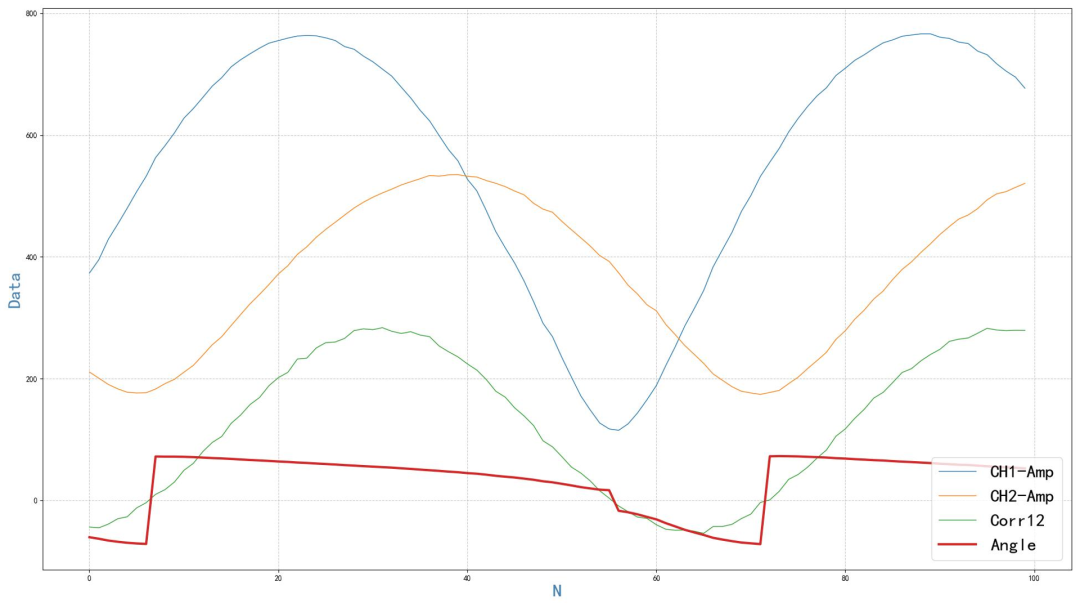

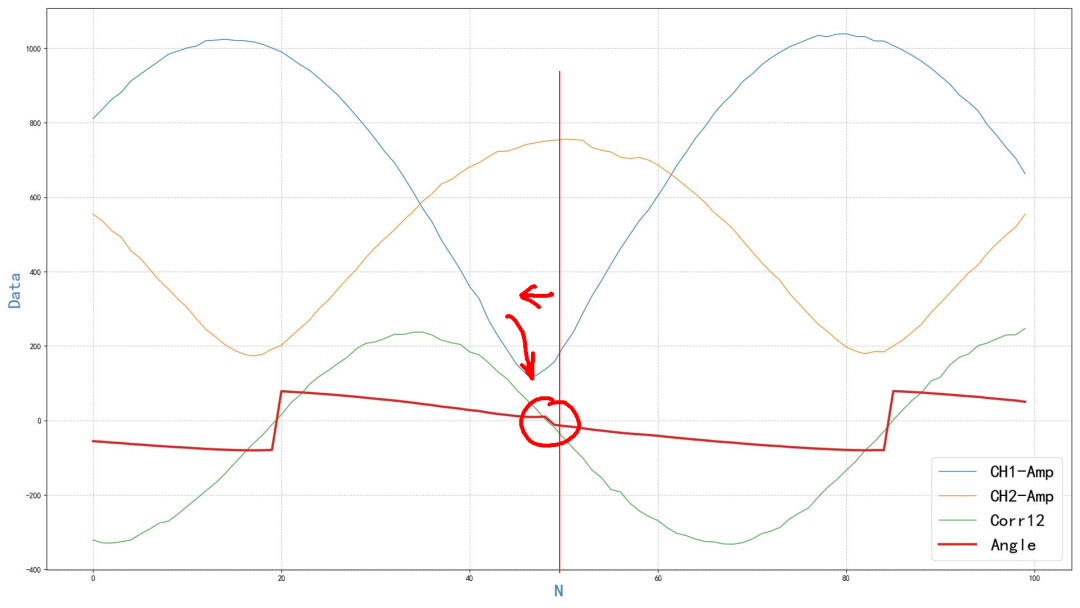

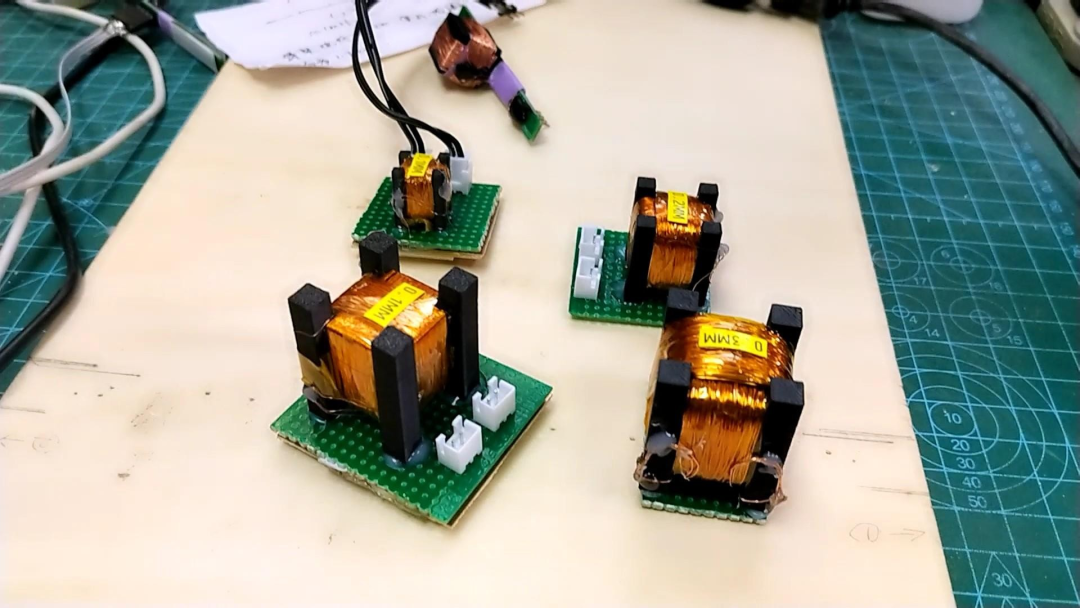

??對于這些手工繞制的空心正交電感昨天測試了它們的交變磁場方向特性。結果發現，利用它們兩組線圈測量的磁場信號幅度隨著角度的不同出現了問題。主要表現在兩路線圈測量的信號幅度極值點并不“共線”。由此計算出來的磁場角度就會在 0 點出現比較大的死區。

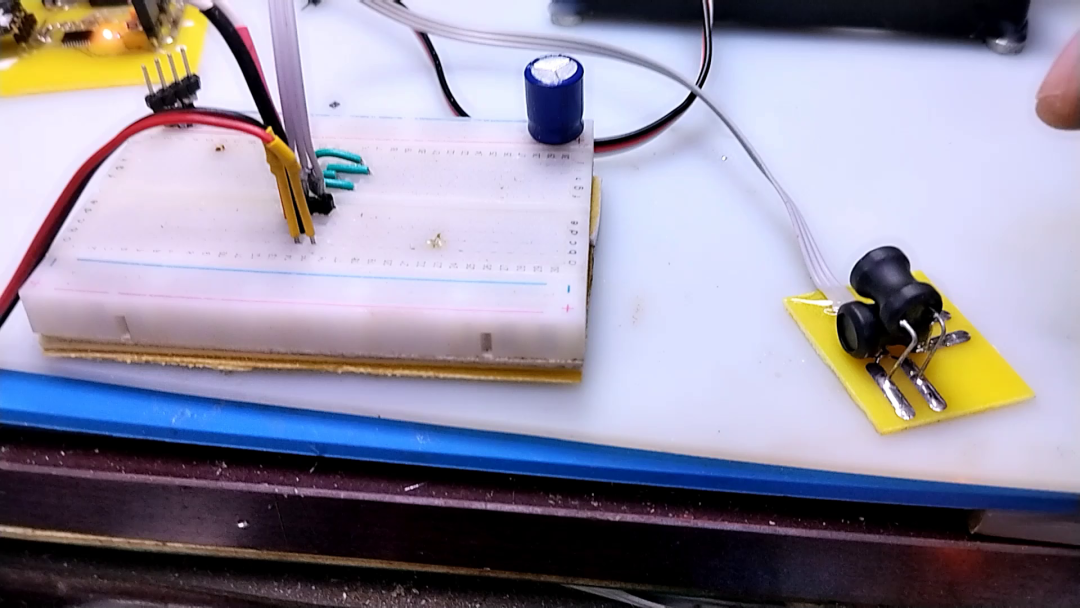

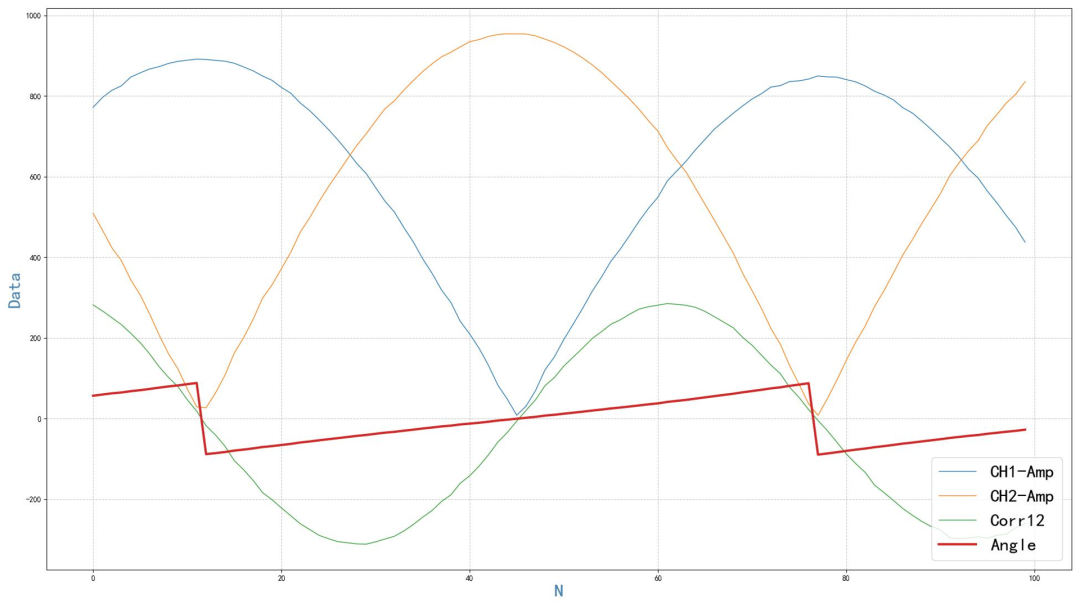

??使用手工矯正之后的工字型電感，它們之間的互感基本上為 0。測量所得到的兩路信號的極值點就共線，所得到的磁場角度沒有出現 0 點死區。

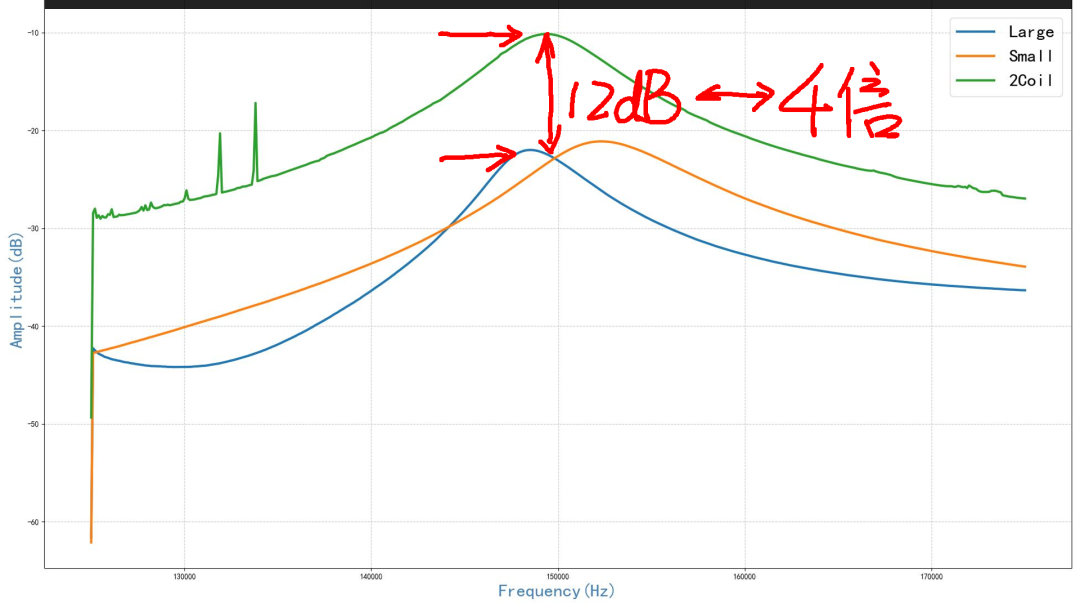

??使用 ADALM2000 測量正交線圈之間的頻率特性。上面這條曲線是空心線圈的頻率特性。下面兩個是工字型電感頻率特性。在150kHz 的頻率點，兩種線圈之間的耦合幅度相差了 12dB，這說明上面空心電感兩個線圈之間的互感系數比起下面的工字型電感之間的互感系數大了 4倍。下面通過實驗確認，正是正交線圈之間存在的互感，造成了信號測量出現的問題。

二、測量結果

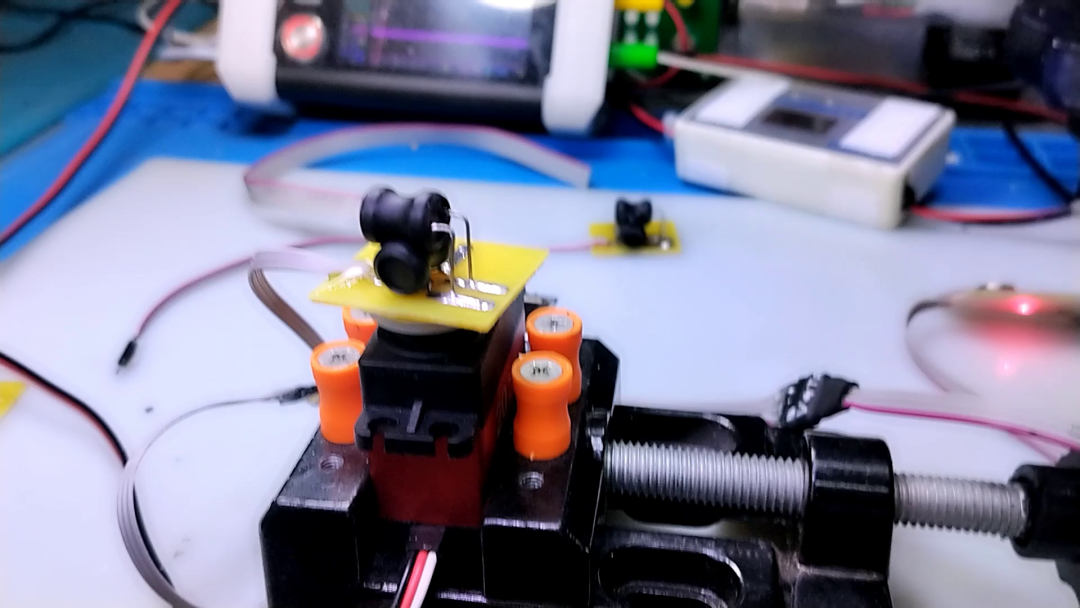

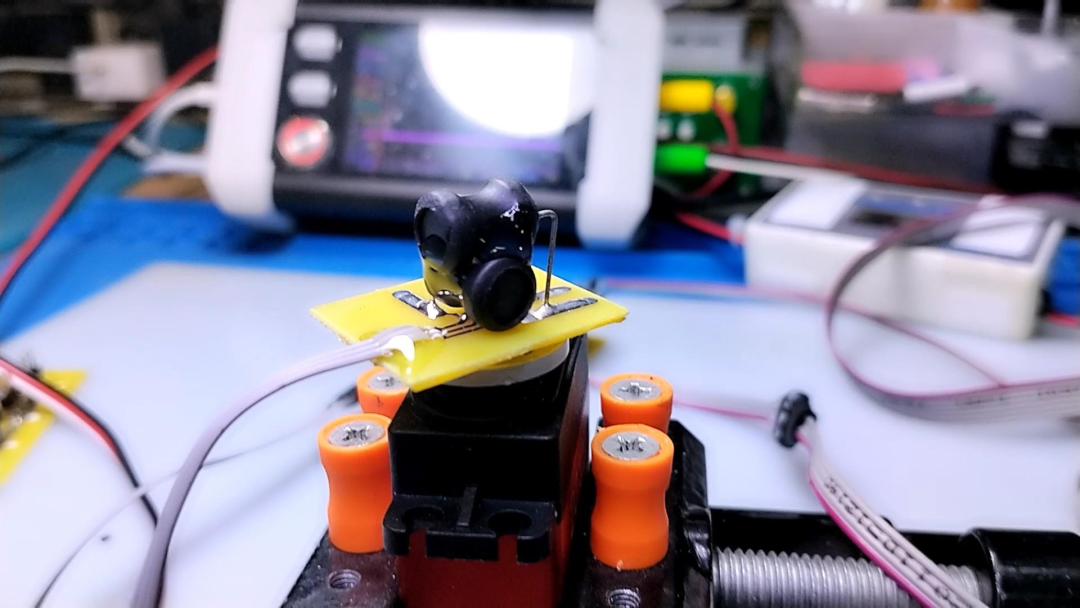

??制作有工字型電感組成的正交線圈。現在它們之間沒有固定，相對的位置和方向可以改變，進而可以調整兩個電感之間的互感量。使用一個網絡接口舵機驅動板驅動舵機帶動正交電感轉動。利用雙通道實驗板采集兩個電感線圈輸出的諧振信號。下面來看一下具體的測量結果。

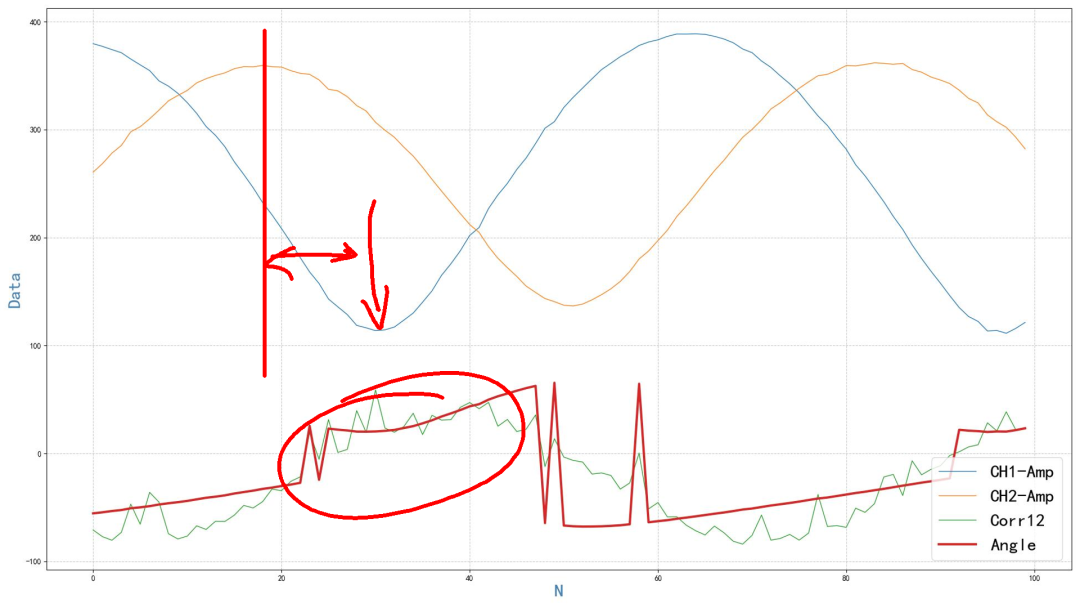

??首先，在沒有對兩個電感進行精密校準正交的情況下，測量?jī)蓚€(gè)傳感器的信號。結果顯示，兩路傳感器信號幅度有差異，更重要的是，兩路線圈信號幅度的極值點并不在相同的角度。所以計算出來的實際角度在零點出現了比較大的死區。

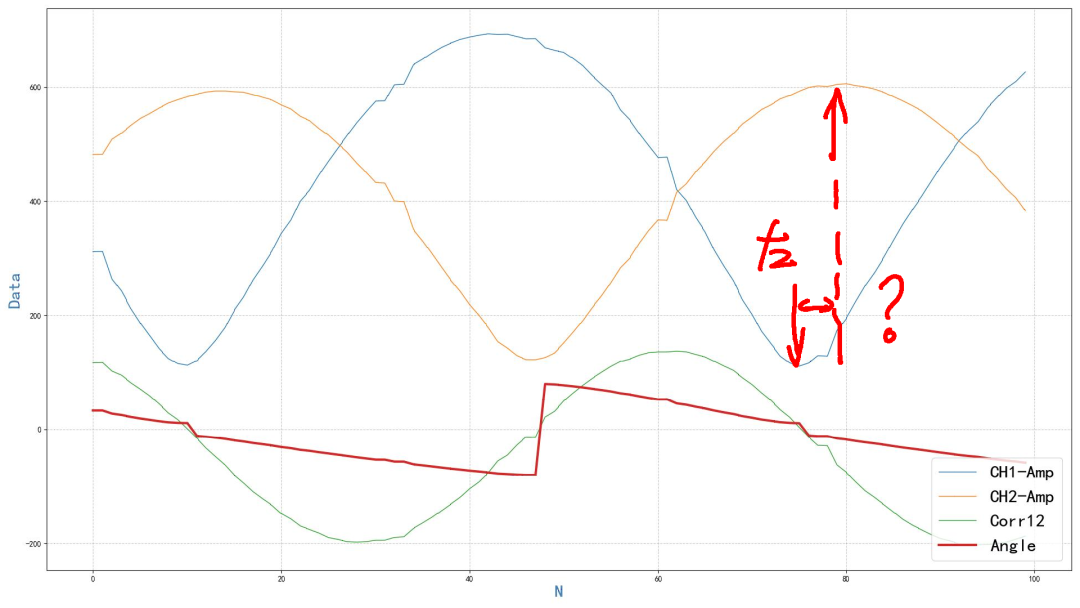

??使用手故意將兩個線圈之間的夾角增大，也就是增加兩個線圈之間的互感。這一次可以看到，兩個線圈之間的極值點的平移出現了反方向。說明互感的極性影響了極值點偏移的方向。由于互感量太大，所以計算出來的角度出現了很大的失真。再次扭動兩個電感，這一次兩者之間的互感有了變化，測出來的兩個信號極值點又產生了變化。

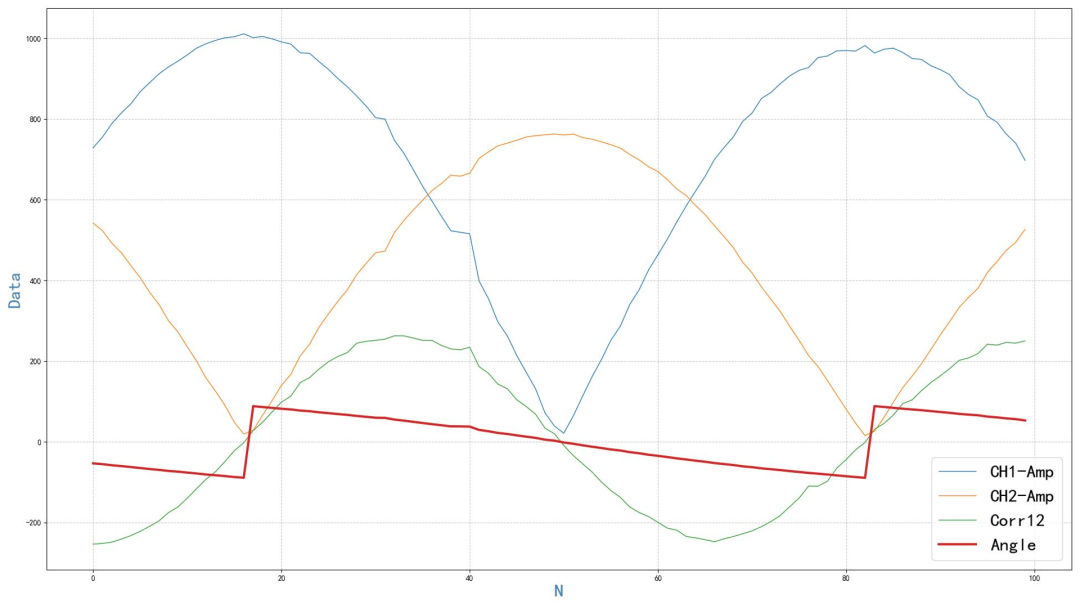

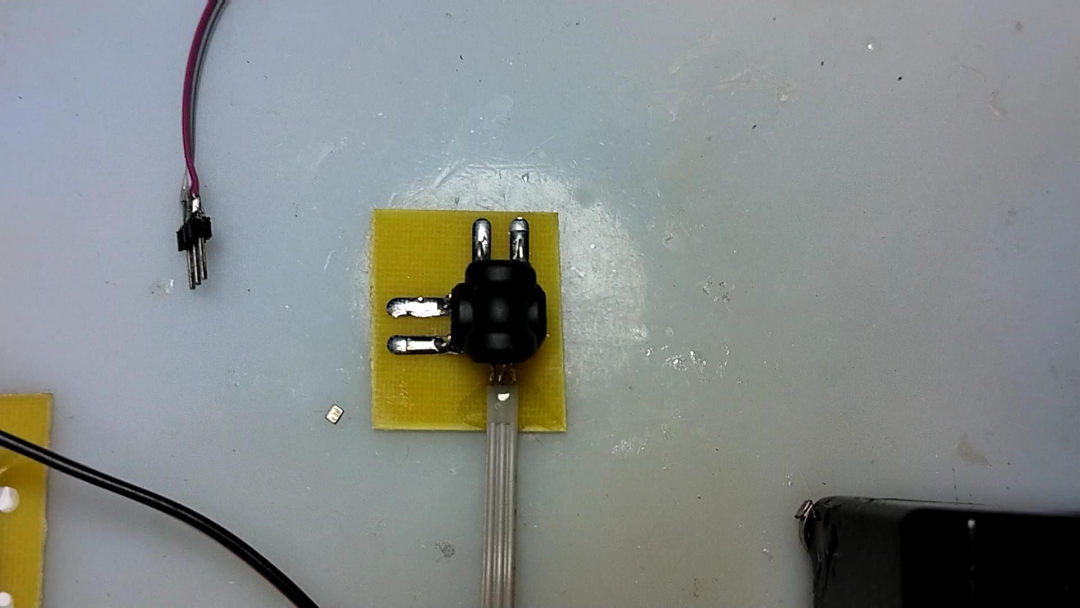

??下面，使用DG1062信號源給其中一個線圈施加 150kHz 的正弦波，使用示波器觀察另外一個線圈的感應信號。手工調整兩者之間的夾角，可以看到存在一個角度，使得另外一個線圈輸出諧振信號為 0。這個位置是兩個線圈磁路上完全正交。使用紫外光固化膠水將現在兩個電感之間的相對位置進行固定。再利用這個正交線圈重新測量一次，可以看到此時兩個線圈幅度極值重合了，計算出的角度在 0 點沒有了死區了。

※ 總??結 ※

本文驗證了正交線圈之間的互感對于測量磁場方向的影響。經過手工調整，使得兩個工字型線圈之間的互感為 0，測量磁場方向非常完美。對于這些空心電感，由于繞制的工藝問題，使得兩個線圈之間存在著比較大的互感。由此也使得它們測量出來的磁場角度出現了比較大的死區。
