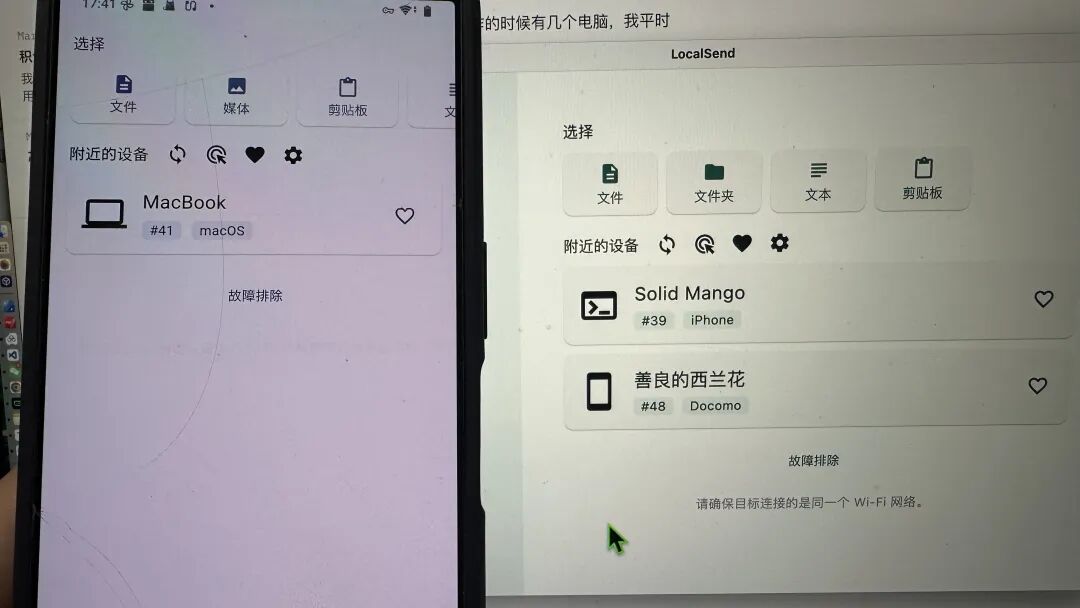

不知道大家平時工作的時候有幾個電腦，我平時在 Mac 和 Windows 之間以及 Windows 與 Windows 之間的文件互傳，比如文檔和媒體文件，還有剪貼板共享，是一個非常麻煩的事情。如果是同一個局域網下面，文件傳輸我使用的是 LocalSend 這個軟件，但是沒法共享剪貼板復制的文本和圖片：
傳一些單獨的文件是比較方便的，但是對于多個電腦之間進行“工作級別”的交互那這個就限制偏多了，而且因為無線的原因，設備離開現有環境又不能很快的組網互聯。所以這么長時間我一直在尋找優雅的解決方案，不過還真別說，最近就找到了，非常好用。

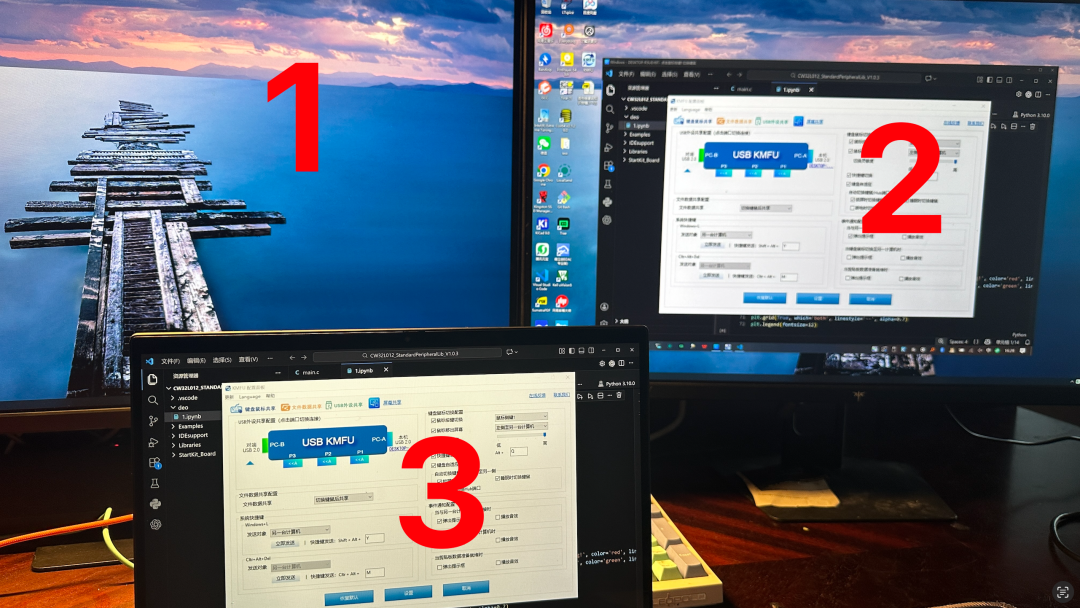

先展示一下工作的環境，讓大家對這個痛點有個比較直觀的印象：
1,2 是雙屏，連在一個臺式機上面，繁重的活他干，3 就是日常寫東西的小電腦；1,2 的文件需要和 3 互相傳播，他們之間的屏幕信息也需要截圖，因為我會把資料放在最手邊的電腦上面。
我就想有沒有什么線，一插兩個機器就可以互通有無，然后我的 USB 設備也多，可以直接插上去，讓電腦識別，也就是加一個 HUB 的功能，因為安卓上面有很多的開源工程軟件，就想著最好連安卓也兼容了。

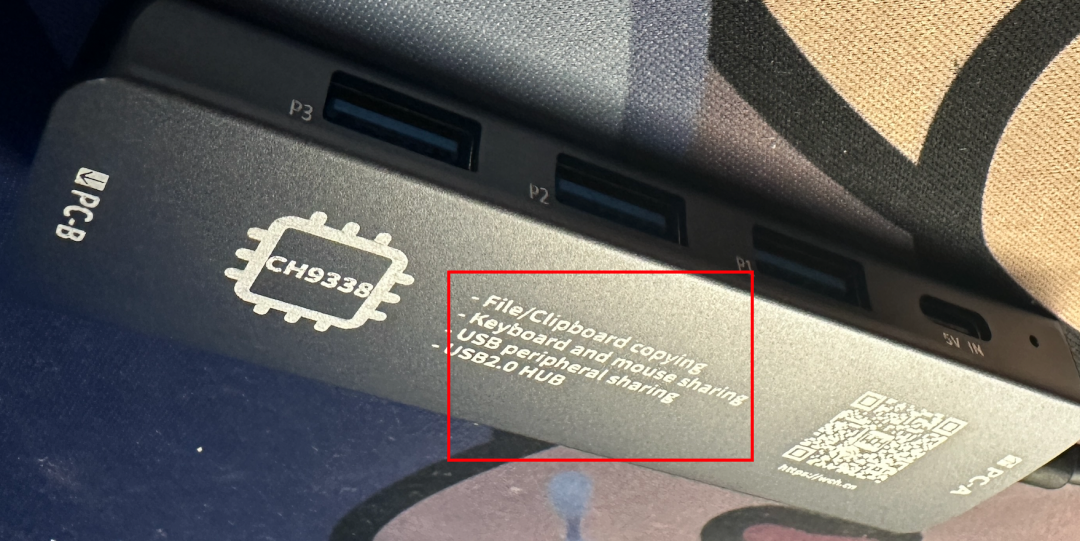

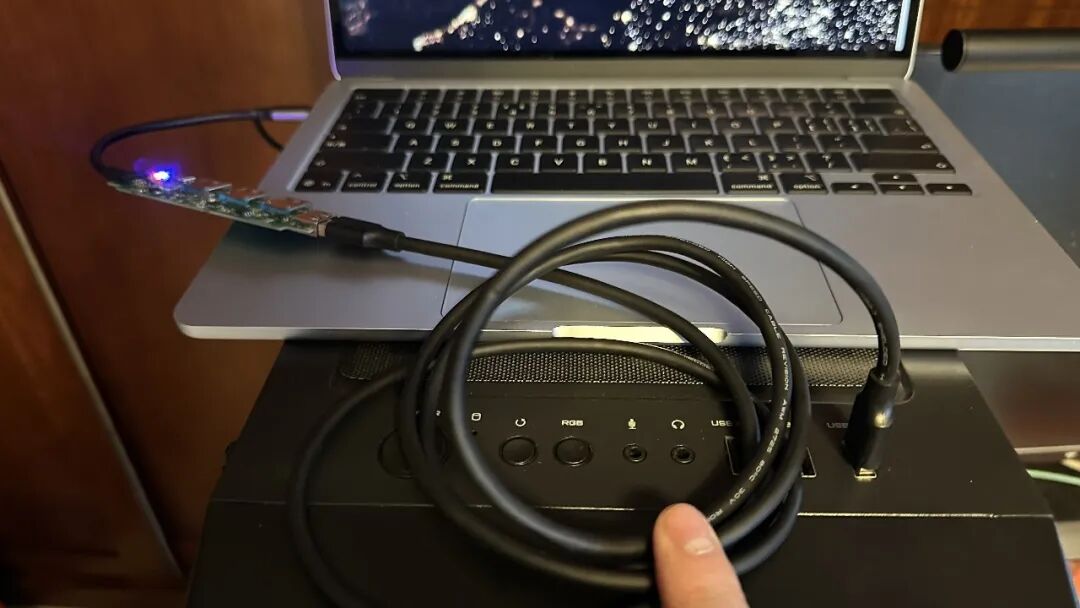

外形設計是 CNC 的外殼加根線，有 5 個 USB 的口，產品兩頭連主機，中間接設備。

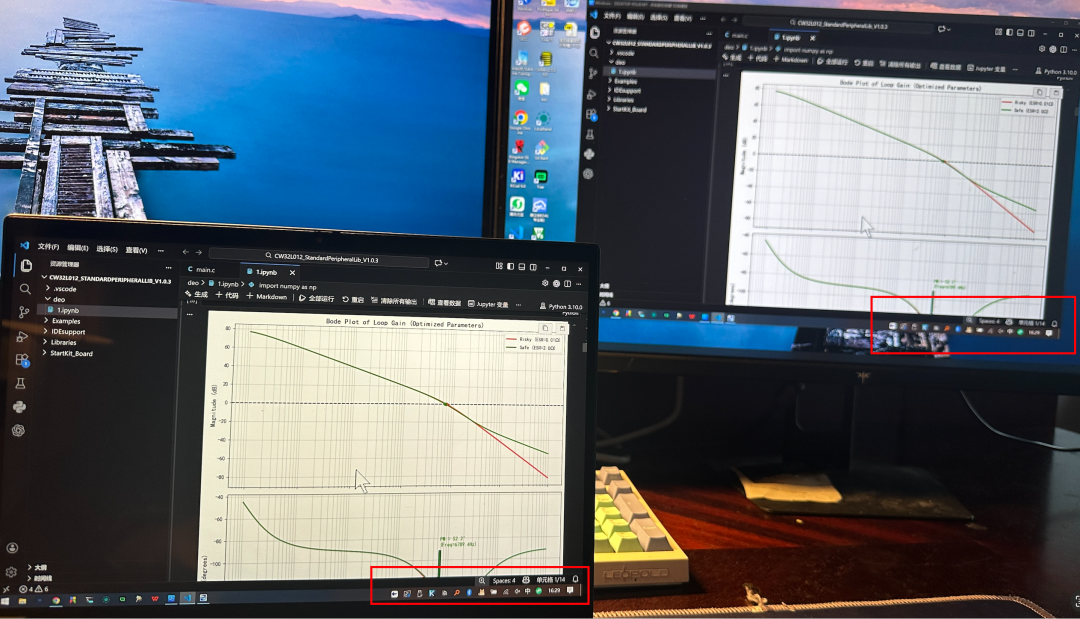

首先看投屏:(手機投屏也很便捷，下文拆解后附圖)

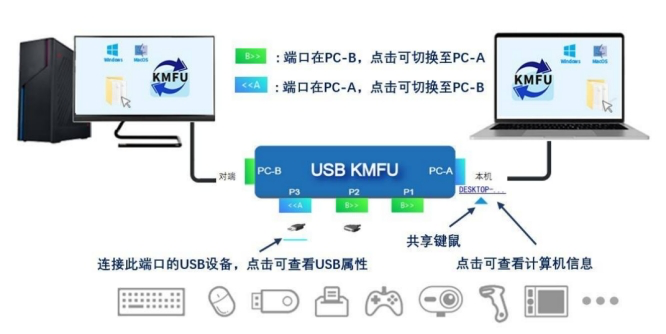

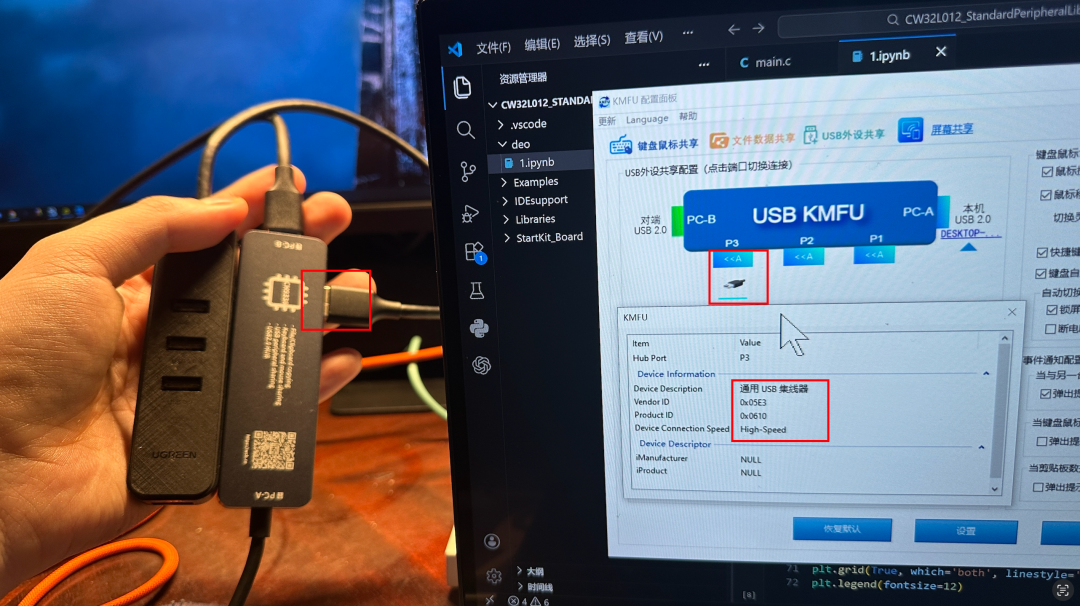

看看 USB外設共享：

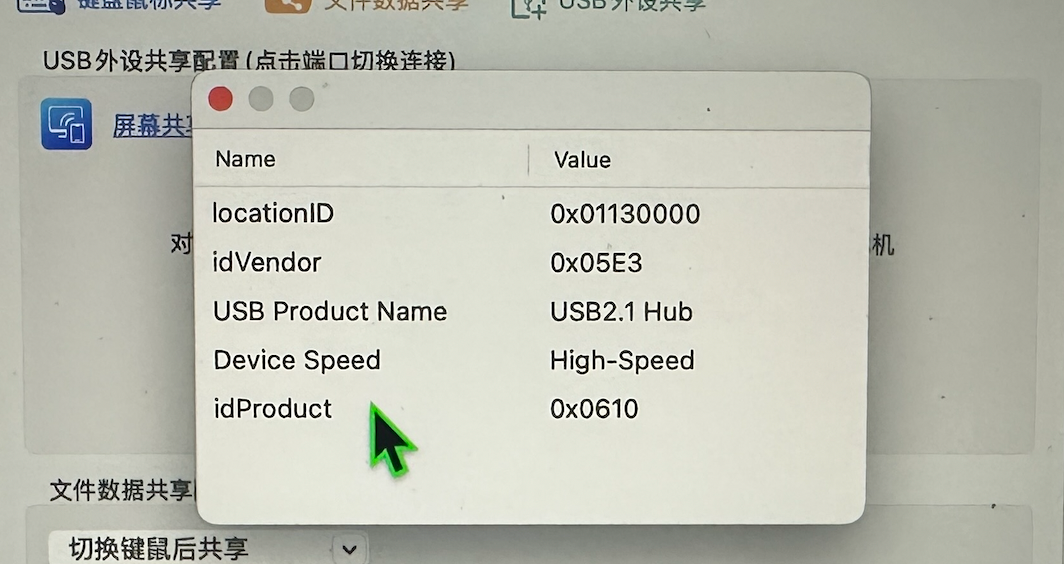

現在這個圖里面的意思就是被對端控制，點擊下面的圖標還可以顯示外設的 VID 和 PID。

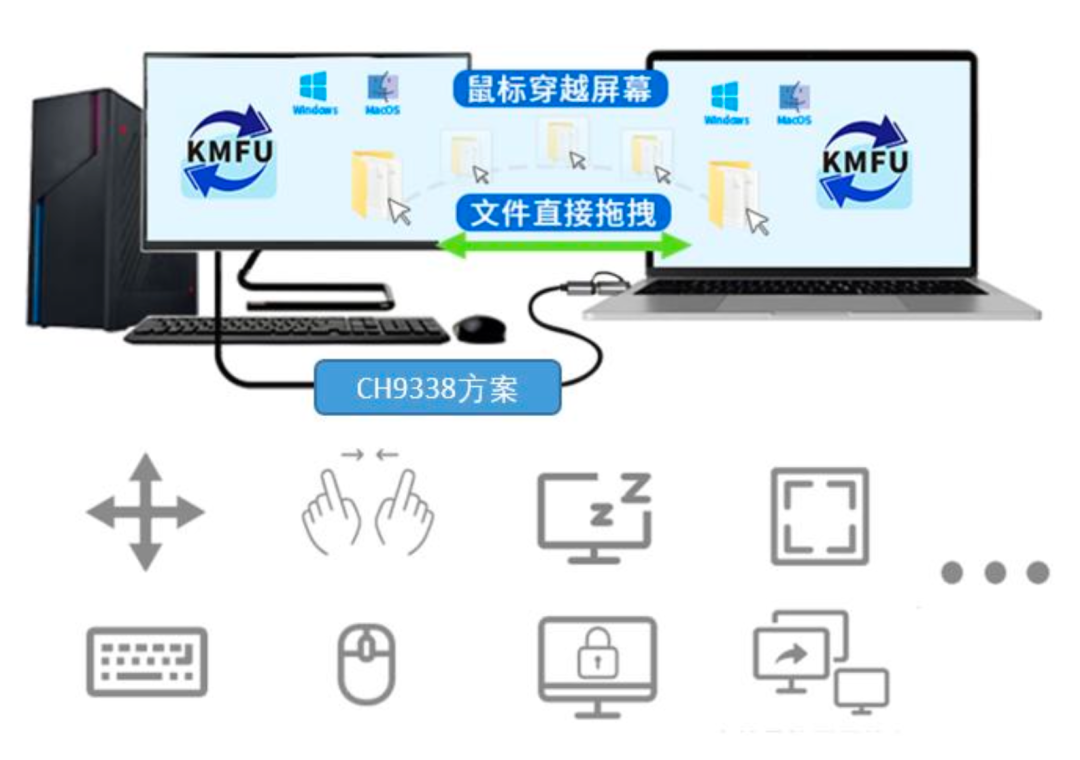

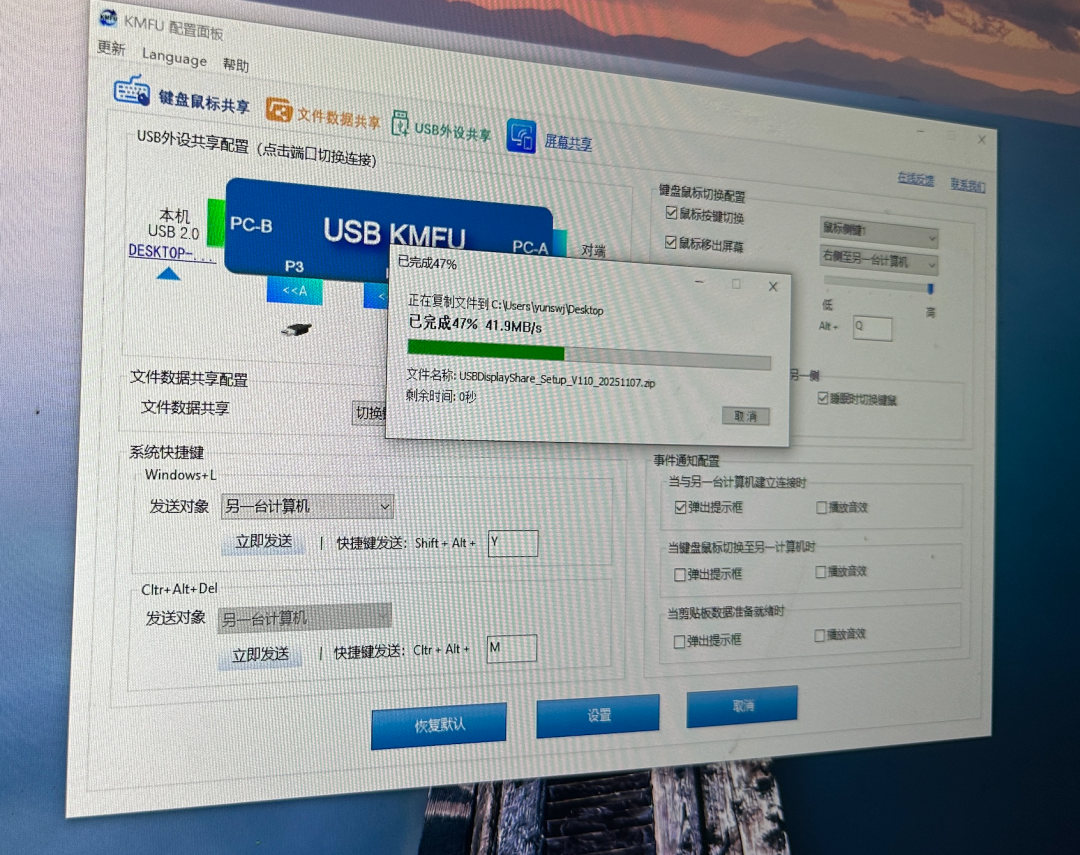

然后跨電腦傳文件這就是基操：

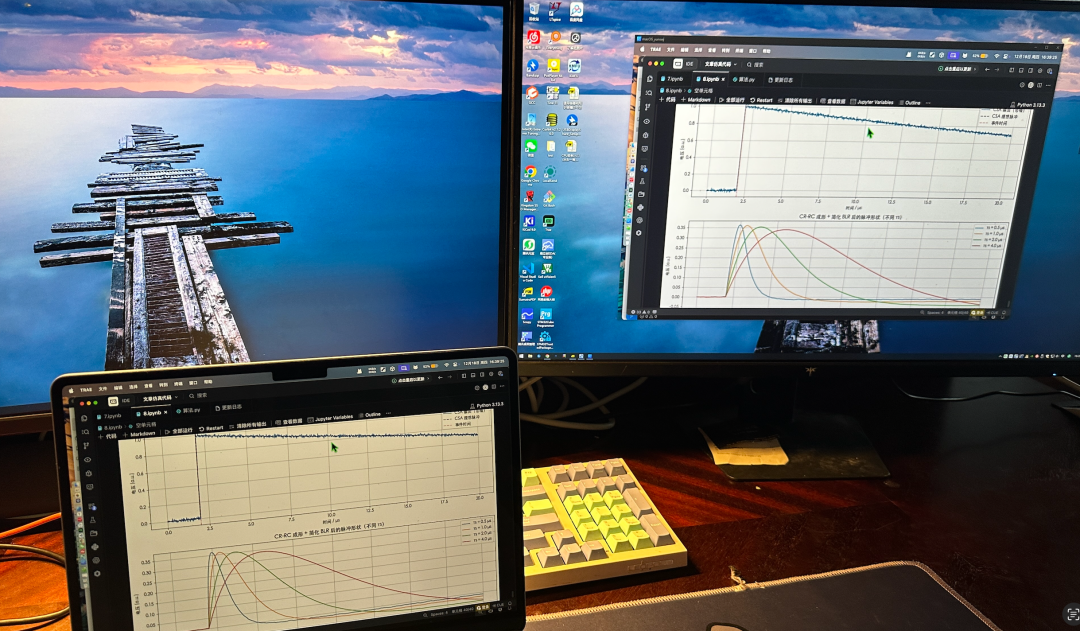

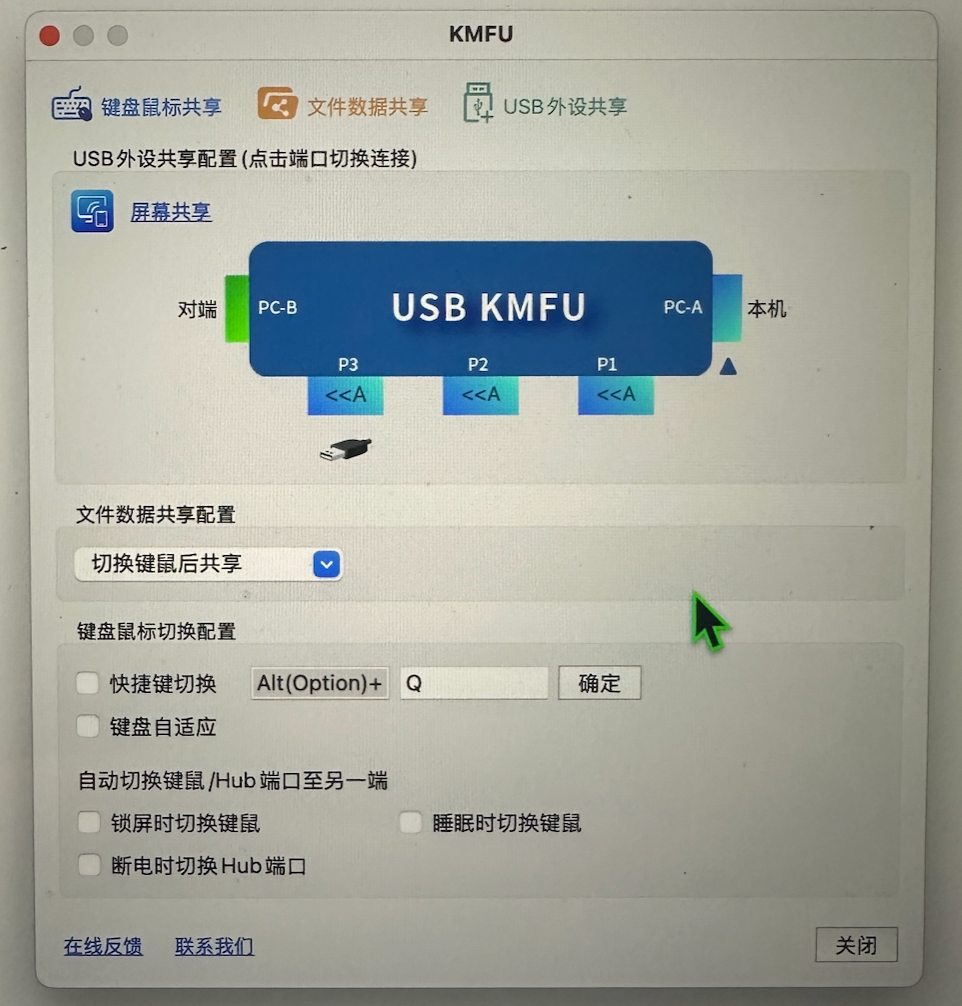

以及 Mac 和 Windows 也是可以的：
但是這個 GUI 不同：
當然也是可以共享 USB 外設：

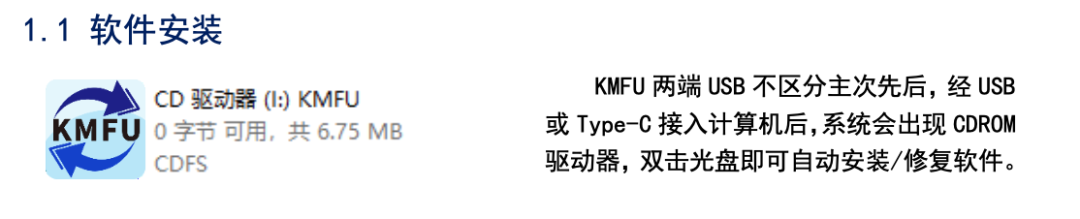

但需要安裝軟件，在插入后會有一個盤符，點擊就可以安裝了。

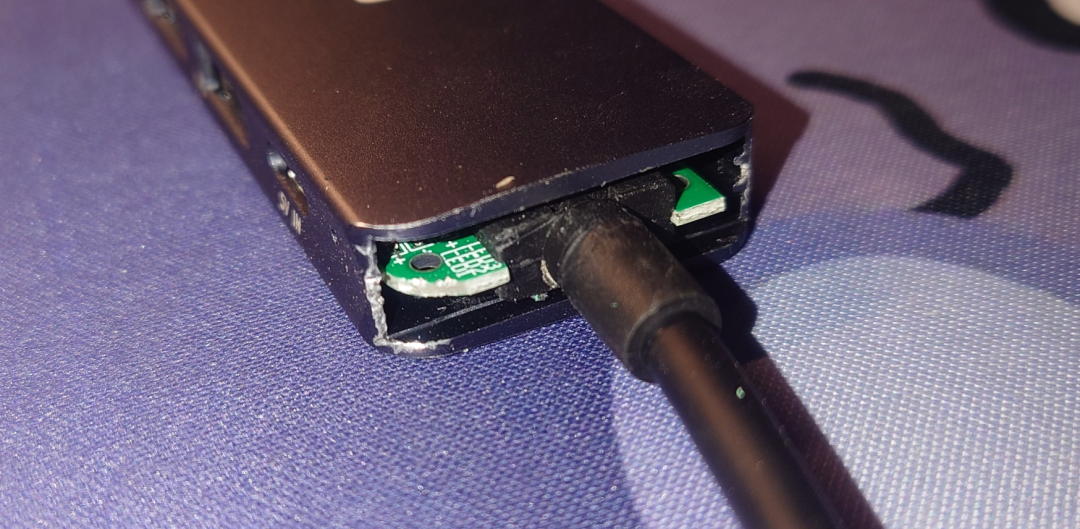

咦？這么好用的東西是如何設計的？我決定給它拆了！

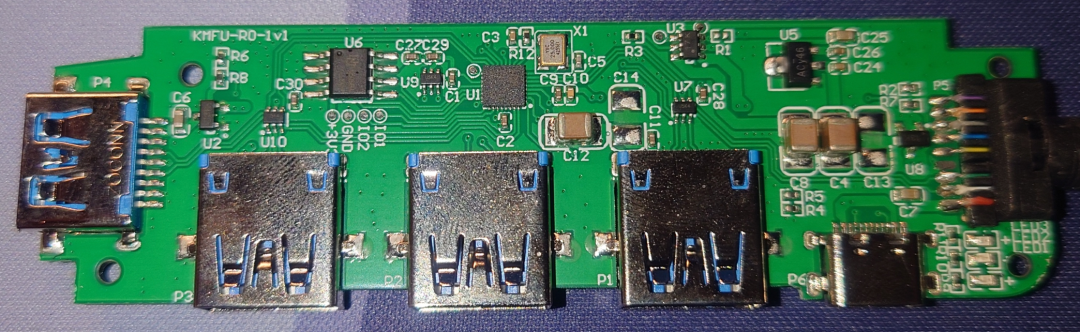

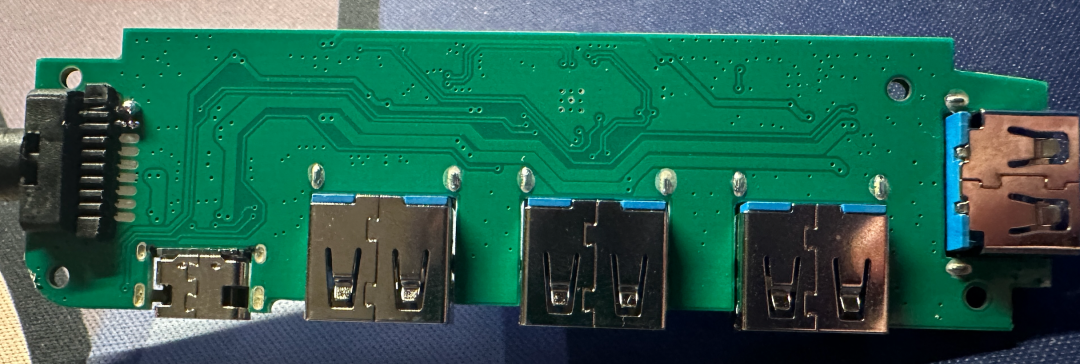

然后一拽就出來了：

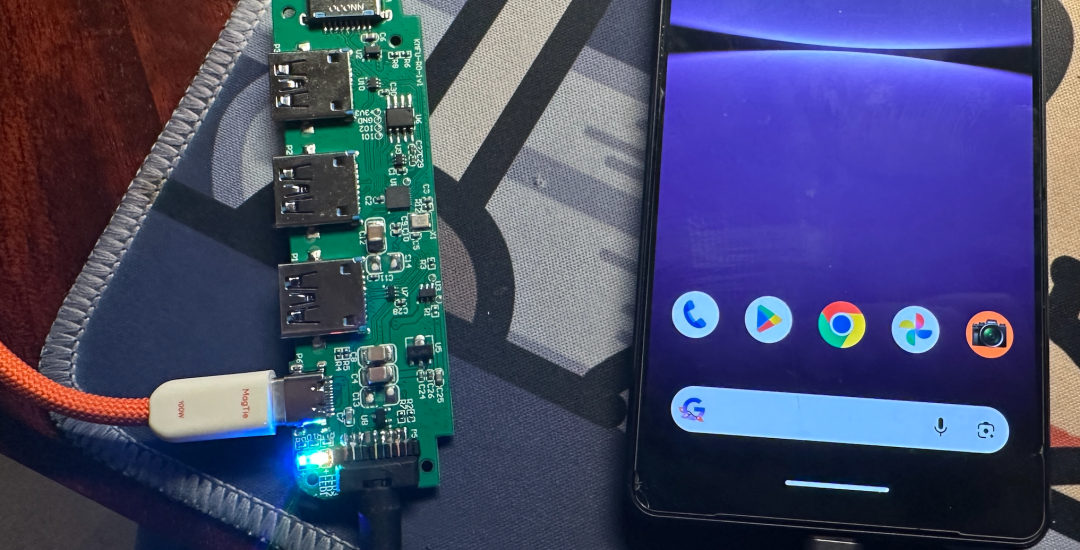

外殼擋住了發光部分：

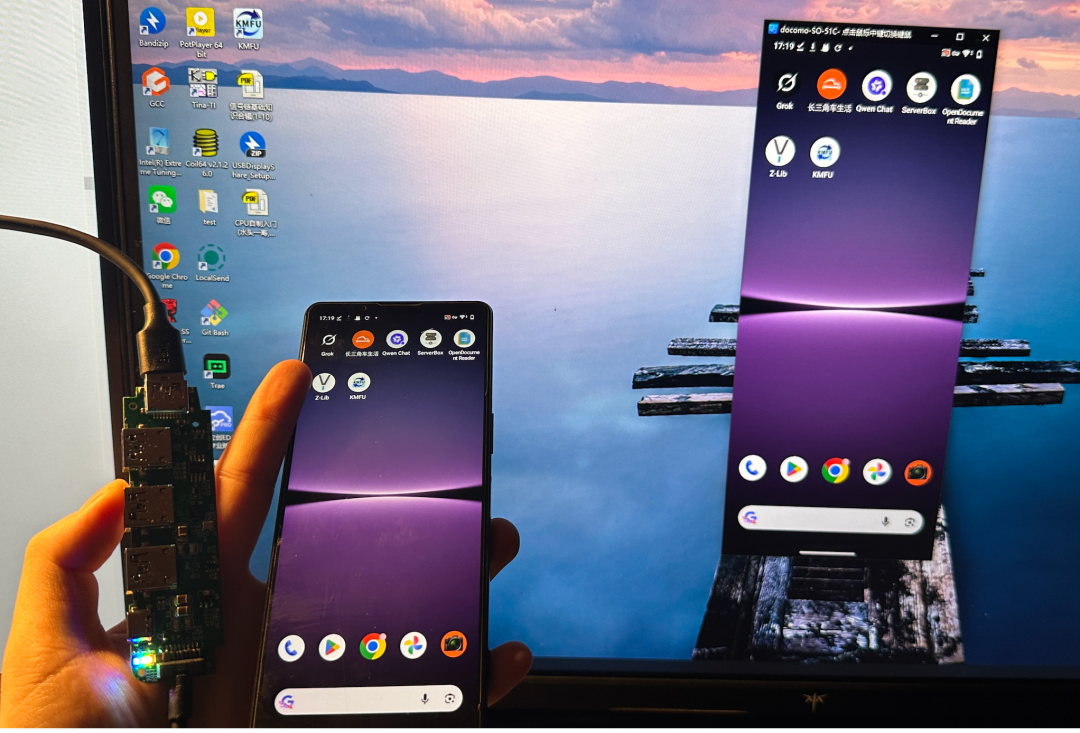

同樣安卓裝一個 App 以后也是可以和主機端進行連接的：
其余常規的文件拷貝什么的就不展示了，這里就展示一下投屏功能，這樣可以方便的截取一些手機畫面，以及內部的文件也可以直接復制出來。

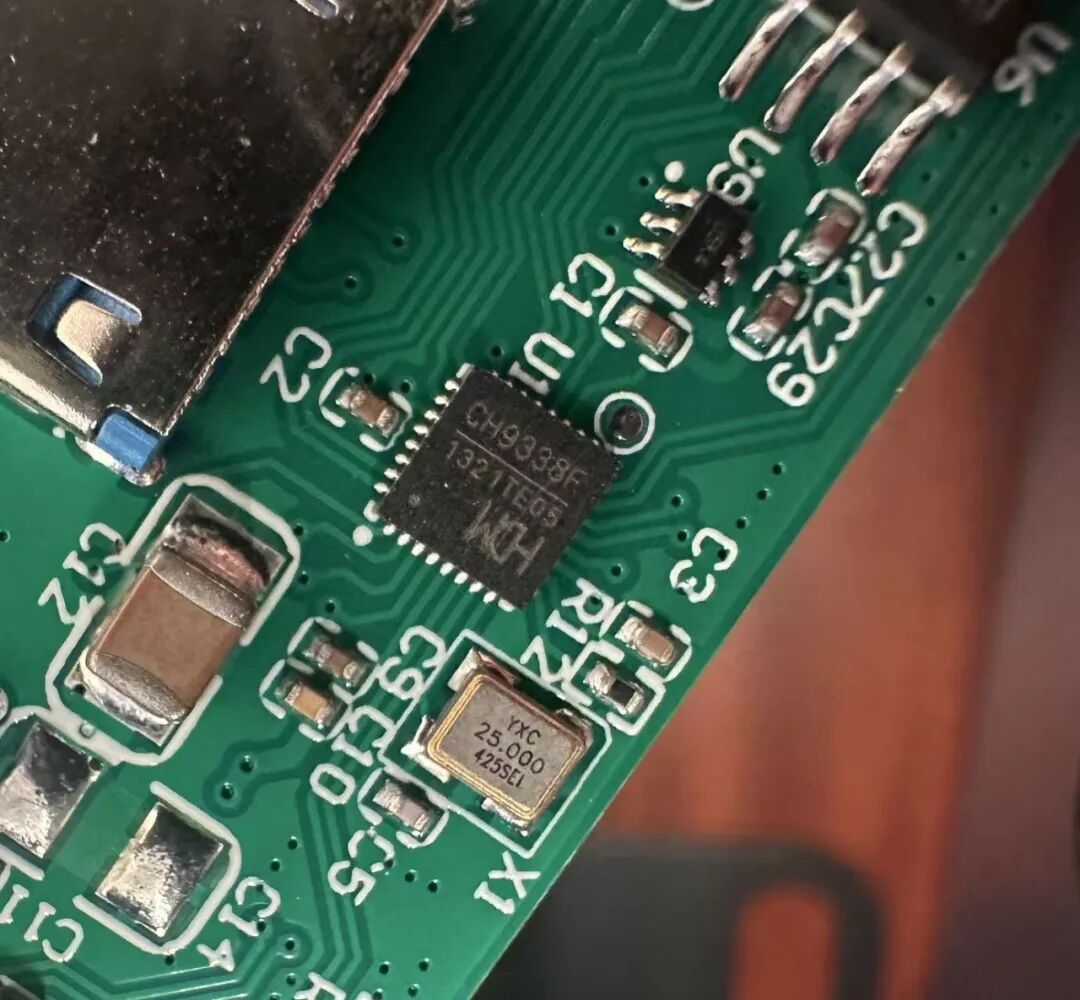

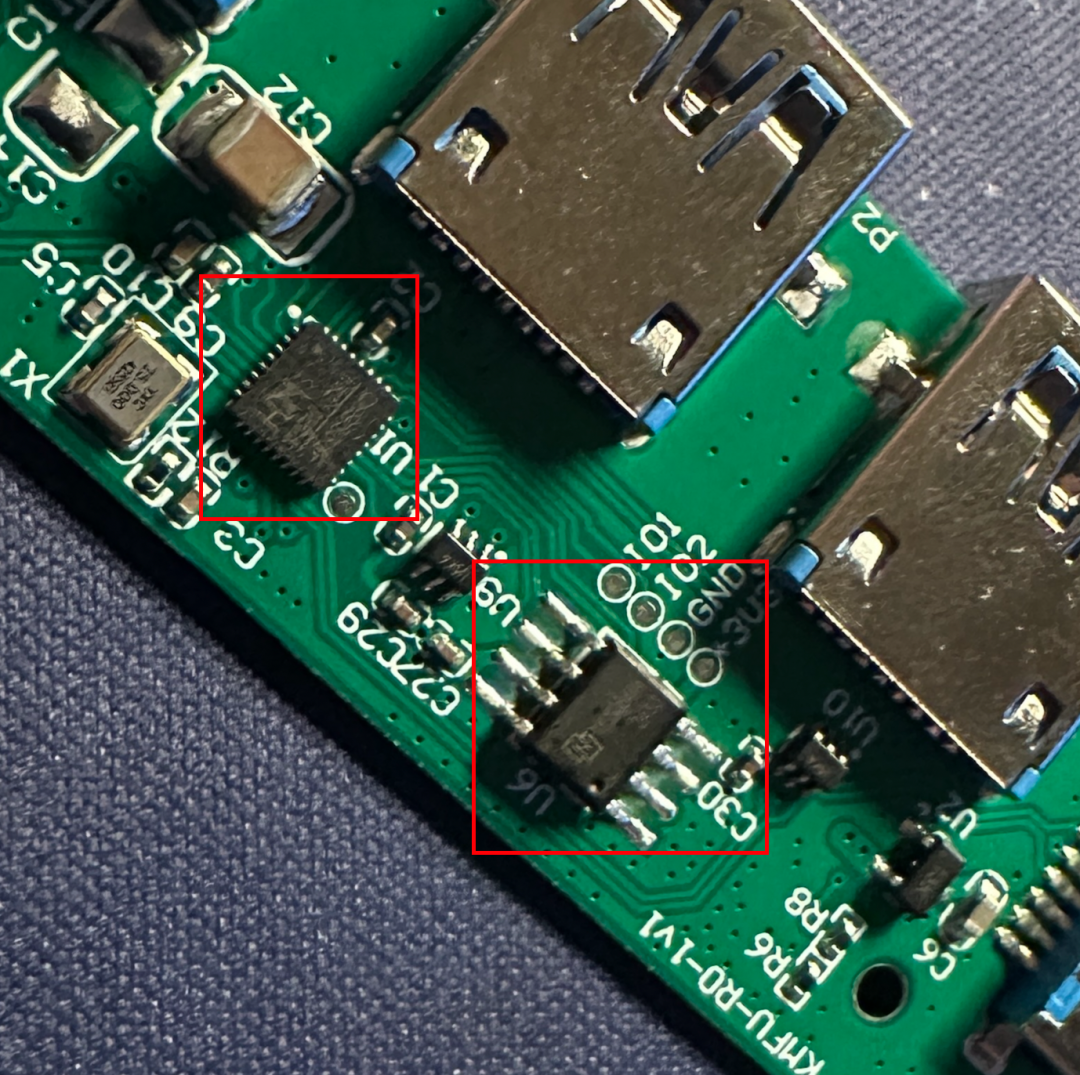

仔細看了絲印，原來是CH9338：

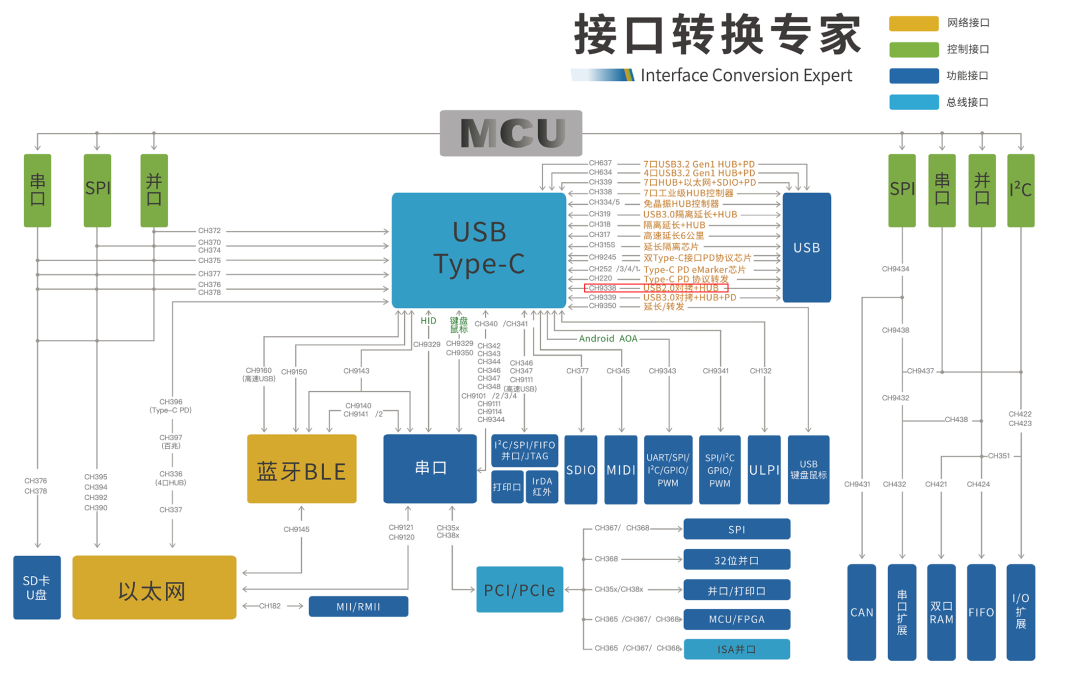

hhh，我去習慣性從 WCH 的手冊里面找找它的定位：

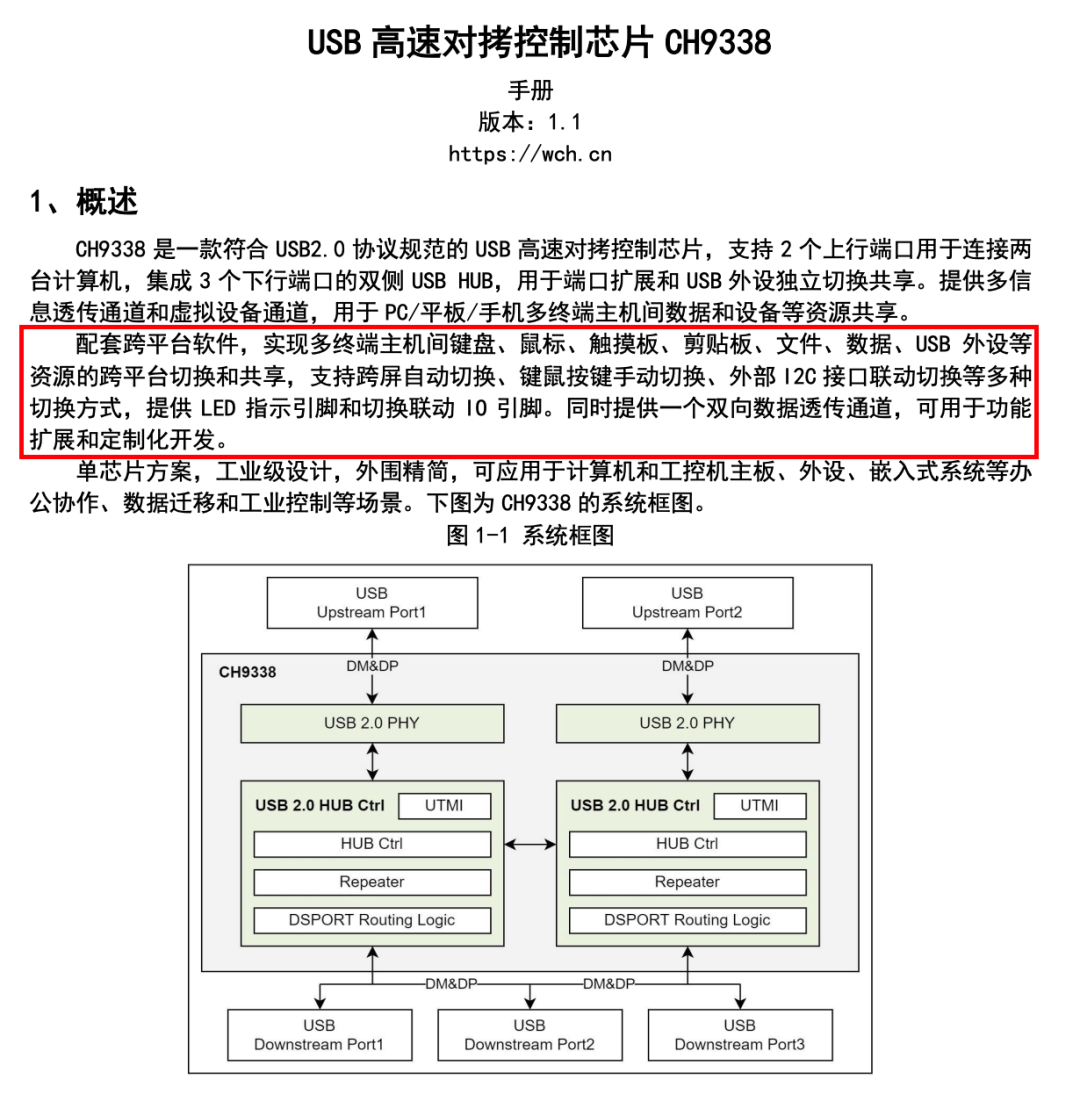

首先是USB2.0 高速對拷控制芯片，有 5 個 USB 接口，支持 2 個上行口連接兩臺電腦（PC1/PC2），內部集成 3 個下行口的雙側 USB HUB，可以把 3 個 USB 設備口“動態分配”給 PC1 或 PC2，實現不拔插的外設切換共享。 還提供 多信息透傳通道/虛擬設備通道，配合上位機軟件實現：鍵盤鼠標/觸摸板/剪貼板/文件/數據/USB 外設等資源在多終端間切換共享。

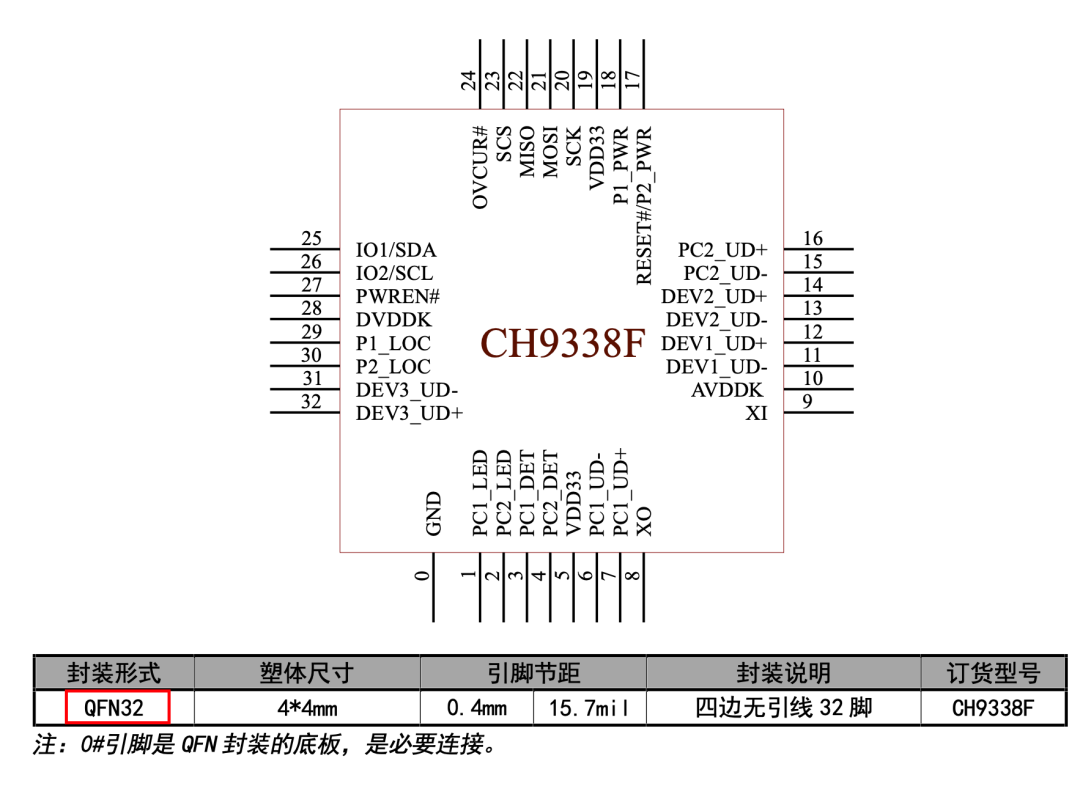

工業級（-40~85℃），QFN32 4×4mm。
手冊明確寫了：通過上位機發送切換命令，可以把 HUB 的 3 個下行口“任意分配給 PC1 或 PC2”，做到 USB 設備在兩臺 PC 間切換連接。并且它用 PC1_DET / PC2_DET 監測兩臺 PC 的 VBUS 電壓，判斷連接狀態。
CH9338 說得很直接：通過 USB 廠商驅動 + 上位機，可實現兩臺電腦間數據傳輸；一端下傳的數據可由芯片上傳到對端。

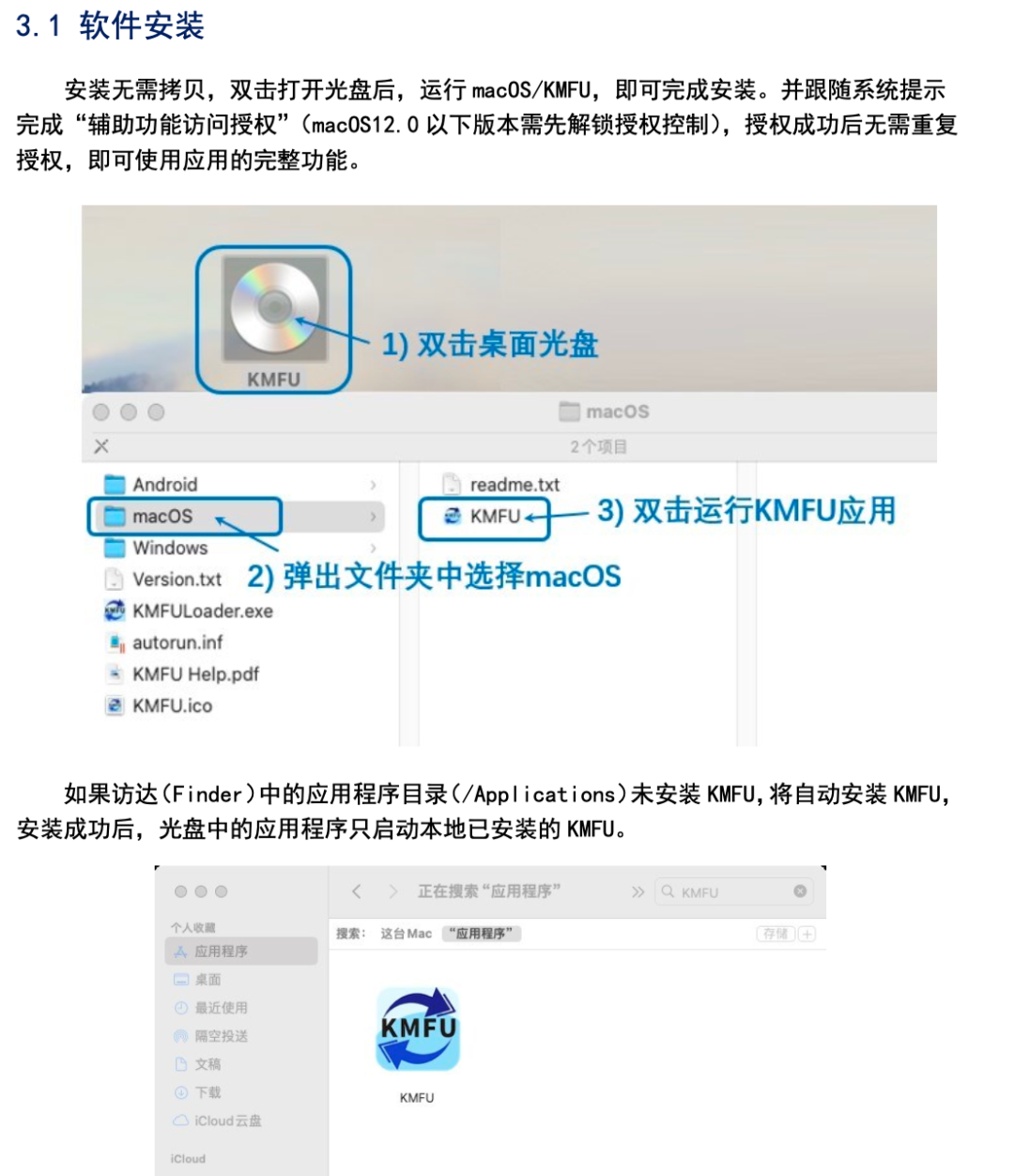

首次使用是需要安裝軟件的，這里展示 Windows 和 Mac 下的安裝：
外部 3.3V：VDD33(5,19)，各 0.1uF 去耦。
內核 1.2V：AVDDK(10)（1uF 去耦）、DVDDK(28)（0.1uF 去耦）。
上行到 PC1：PC1_UD±(6,7)；上行到 PC2：PC2_UD±(15,16)
下行 DEV1/2/3：DEV1_UD±(11,12)、DEV2_UD±(13,14)、DEV3_UD±(31,32)
PC1_DET(3)、PC2_DET(4)：檢測 VBUS 狀態（內置約 40k 弱下拉；>2.0V 判連接，<0.8V 判斷開）。
PC1_LED(1)、PC2_LED(2)：連接狀態指示（低=連接，高=斷開）；在某些模式下還能閃爍提示“光標焦點在哪臺”。

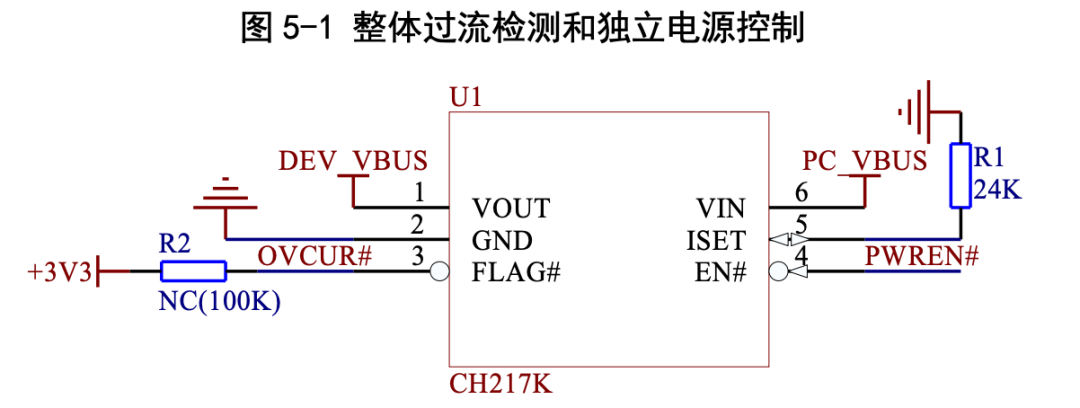

CH9338 支持整體過流/整體電源控制，典型搭配 CH217K 限流配電開關：
PWREN#(27)：整體下行端口電源使能（低有效）。
OVCUR#(24)：整體下行端口過流檢測輸入（低表示過流）。
手冊第 8 頁給了整套參考設計：

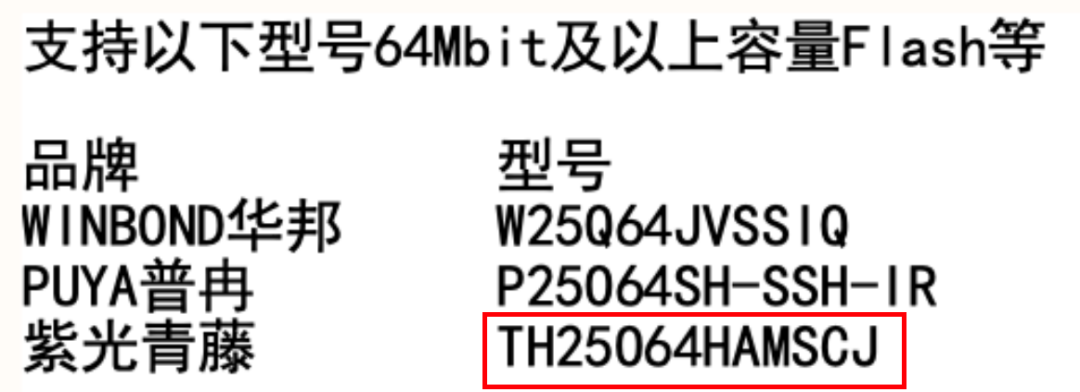

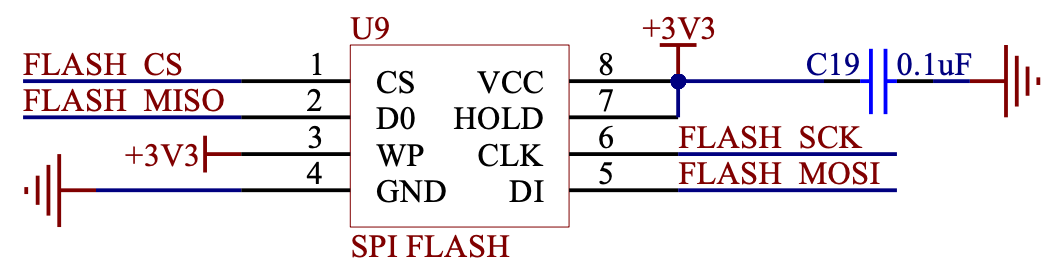

SPI Flash：存驅動/上位機，給 USB 虛擬光驅用。 （這個就不說了）

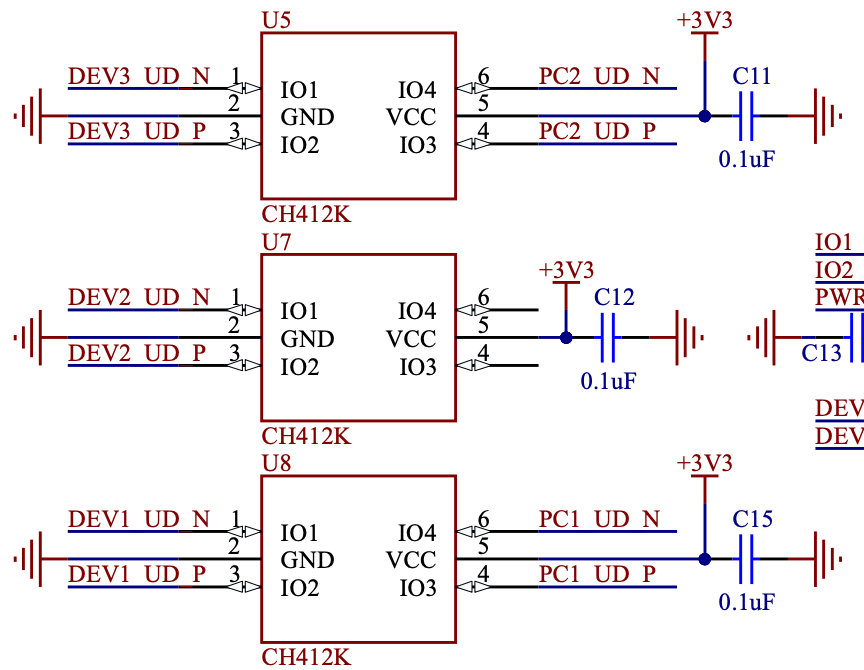

CH412K：作為 USB 信號的 ESD 保護（文中建議其 VCC 接 3.3V）。

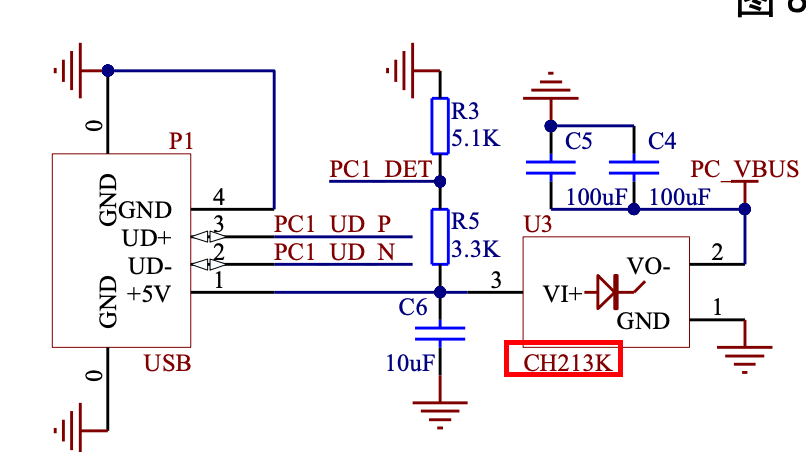

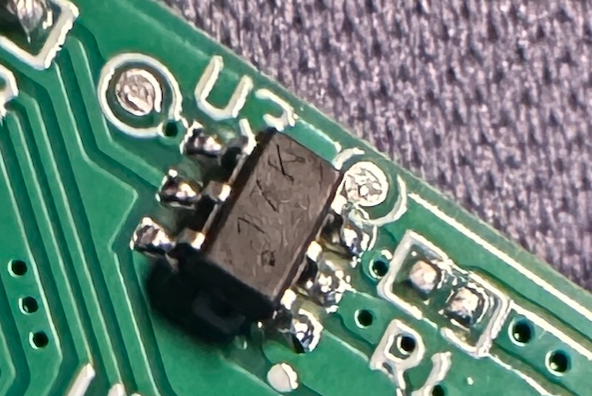

CH213K 理想二極管：防止外部供電向上行 USB 口倒灌，或兩個上行口之間互相倒灌；也說了可用肖特基但壓降更大。
走線/電流承載：PC_VBUS/DEV_VBUS/GND 要盡量加寬，多過孔并聯。
擴展到 USB3.0：看到有 USB3.0 的芯片版本 CH9339，回頭有機會再了解一下。
沒想到一顆主控就可以完成這么多的設計，以往 WCH 的芯片只是給一個連接方式，這次是給了一個上手可用的方案；CH9338 KMFU 方案主要由CH9338 單芯片和多平臺APP 構成。
CH9338 芯片使用基于青稞RISC-V 內核的多USB主機和多USB設備的SOC架構，易于集成，可用于顯示器、電腦、擴展塢等通過USB 新增外設和數據共享功能。
在具體設計的時候，其實離復雜的 USB 協議非常遠，只要正確的連接晶振以及外圍保護器件等就可以正常運行，是屬于易上手，易使用的一檔。
