像元微型化對于高分辨率短波紅外（SWIR）成像技術的發展至關重要，尤其在遙感、消費電子和便攜式平臺等領域。然而，傳統的外延光電二極管技術像元尺寸僅能達到約10 μm，且缺乏對短波紅外探測像元微型化極限的系統研究。與可見光成像技術相比，短波紅外成像主要基于外延銦鎵砷（InGaAs）光電二極管，這些器件需要晶格匹配的單晶襯底，并且與硅讀出集成電路（ROIC）進行倒裝集成。當像元間距低于5 μm時，橫向鋅摻雜擴散會增加暗電流，倒裝集成也會引入對準困難和產量損失等問題。因此，現有的InGaAs成像器像元間距仍限制在約10 μm，遠高于亞波長尺寸。低維半導體材料（如溶液加工的硫化鉛量子點和碳納米管）因其獨特的摻雜策略和與硅平臺的優異兼容性，為像元微型化提供了替代途徑。
據麥姆斯咨詢報道，近日，北京大學和北京交通大學的研究團隊探索了碳納米管（CNT）薄膜異質結門控場效應晶體管（HGFET）探測器的像元微縮行為，并展示了亞波長像元短波紅外探測器的可行性和性能提升。隨著像元從5.5 μm縮小到1.0 μm，HGFET探測器的主要性能指標（特別是比探測率和響應速度）顯著提高。具有0.65λ（約1.0 μm）亞波長間距的HGFET探測器，在1300nm處比探測率超過101? cm·√Hz·W?1，上升/下降時間達132/148 μs。通過與硅基讀出電路的兼容性，亞波長像元CNT HGFET陣列提供了可擴展且具有成本效益的平臺，適用于下一代高分辨率短波紅外成像系統。相關研究成果以“Scaling Short-Wave Infrared Detector Pixels to Subwavelength Dimensions”為題發表在Advanced Materials期刊上。

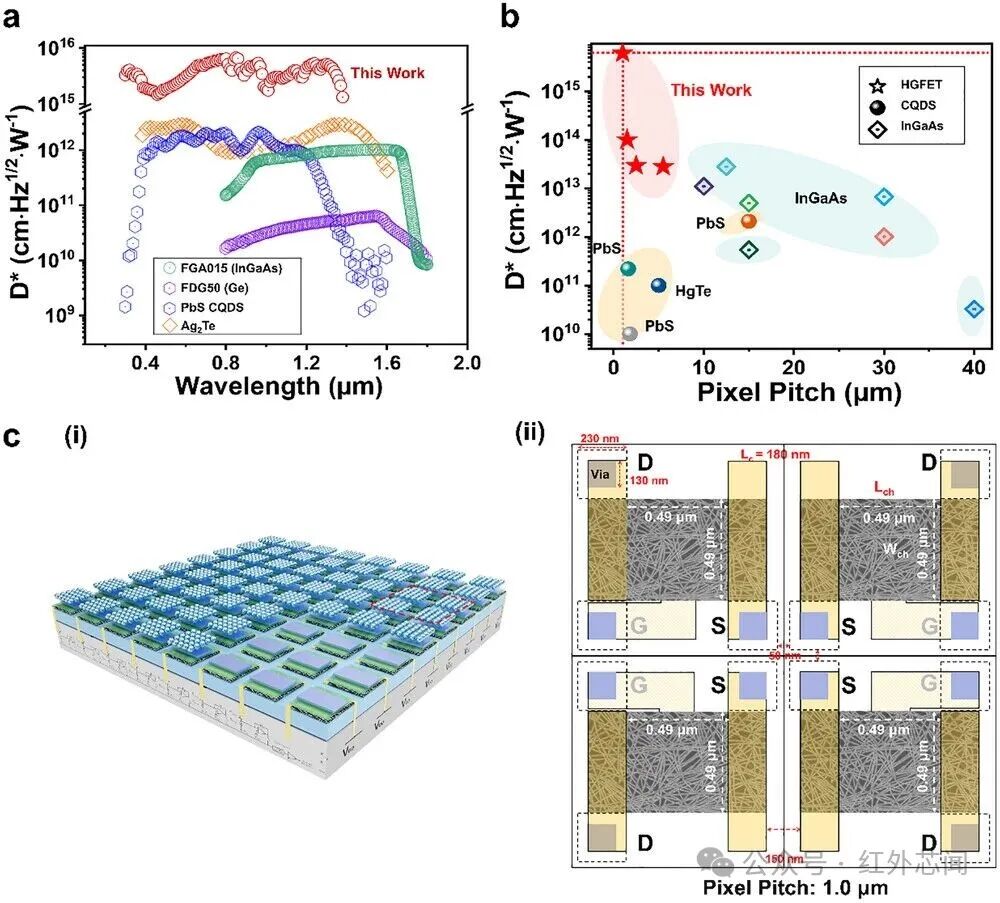

這項研究從系統與器件兩個層面系統分析了像元微縮的物理極限與工程約束。圖1a展示了在短波紅外成像系統中實現像元微型化的需求，特別是在需要繞射極限分辨率的遙感領域。系統仿真表明，當像元間距接近入射光波長時，光學串?dāng)_顯著增強，明確了像元進一步微縮所面臨的物理邊界；全波模擬了微透鏡陣列的像元間距極限，發現光學分辨率限制了像元間距的最小值為0.65λ（圖1b）。與面臨內在微縮瓶頸的InGaAs及其他外延光電二極管不同，HGFET架構能夠輕松支持接近衍射極限的像元尺寸且無材料或工藝的限制，因此HGFET在亞波長像元和高分辨率短波紅外成像陣列的開發中具有顯著潛力。
圖1 短波紅外成像中的像元微縮：系統與器件級需求及技術挑戰

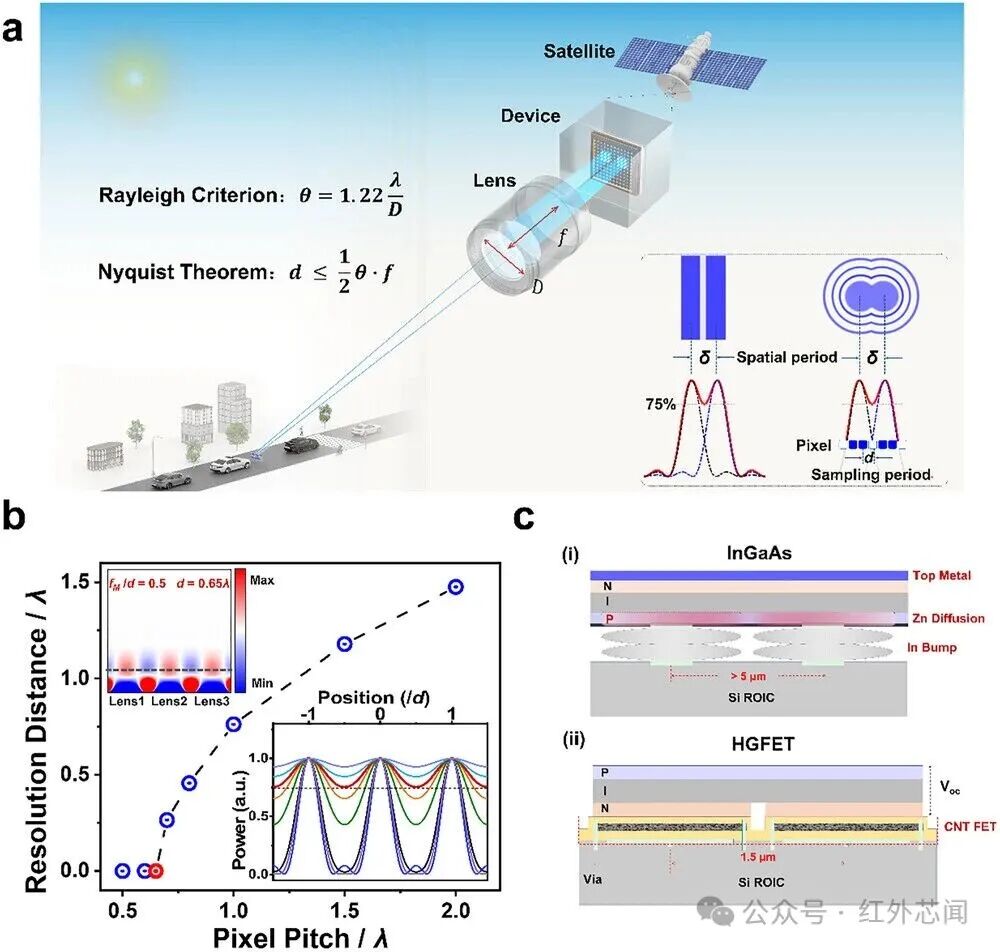

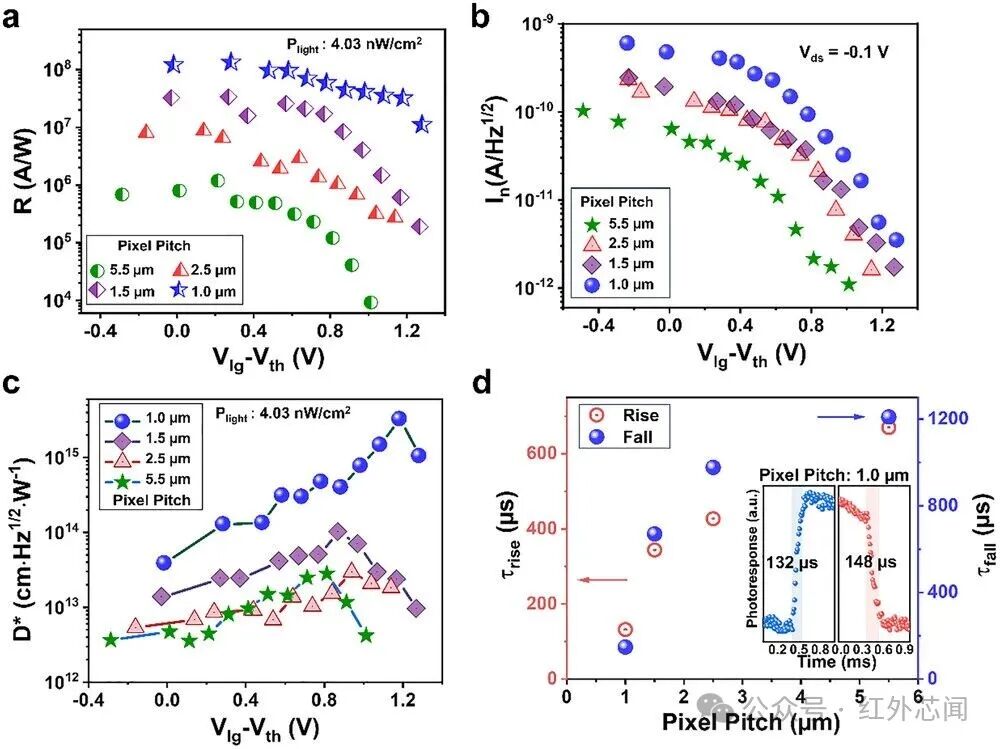

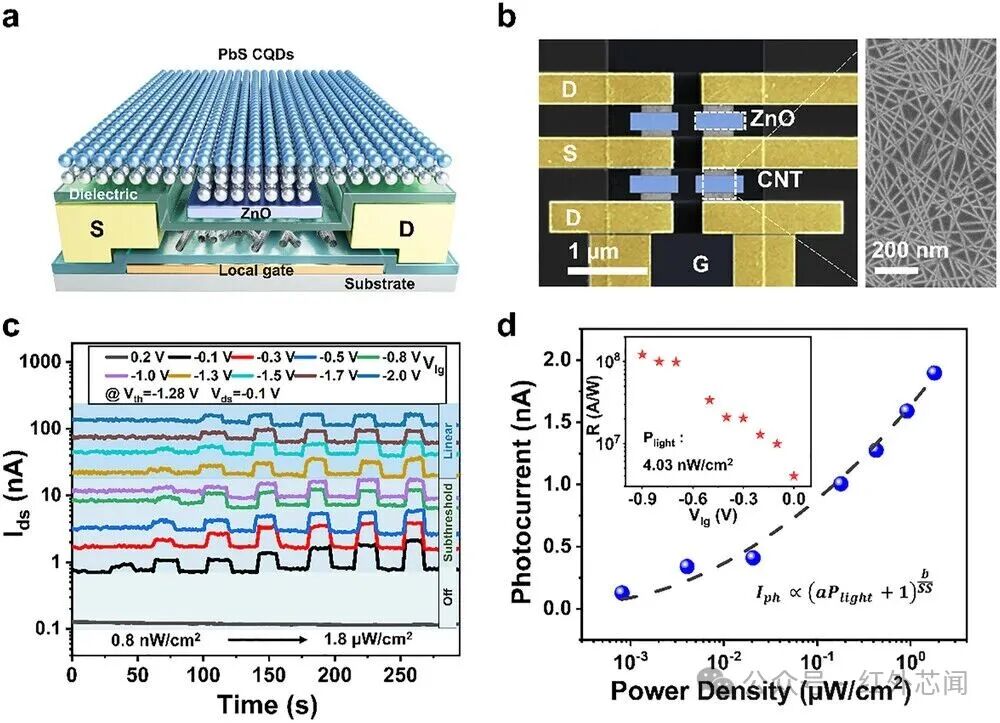

研究人員首先探討光電解耦HGFET的像元微縮行為，制備了基于CNT薄膜的HGFET探測器，其核心結構為垂直堆疊的PbS膠體量子點（CQD）/ZnO異質結作為光活性層。通過調整源漏接觸的工作函數，實現了p型FET傳輸特性；同時研究人員設計了從5.5 μm到1.0 μm的不同像元間距，以研究HGFET在不同尺寸下的性能演變。圖2展示了CNT HGFET結構以及在1300 nm光照下光響應特性。圖3展示了針對不同像元間距，CNT HGFET的響應度、噪聲特性、比探測率及瞬態響應。
圖2 CNT HGFET的器件結構與在1300 nm光照下光響應特性
圖3 CNT HGFET的響應度、噪聲特性、比探測率及瞬態響應

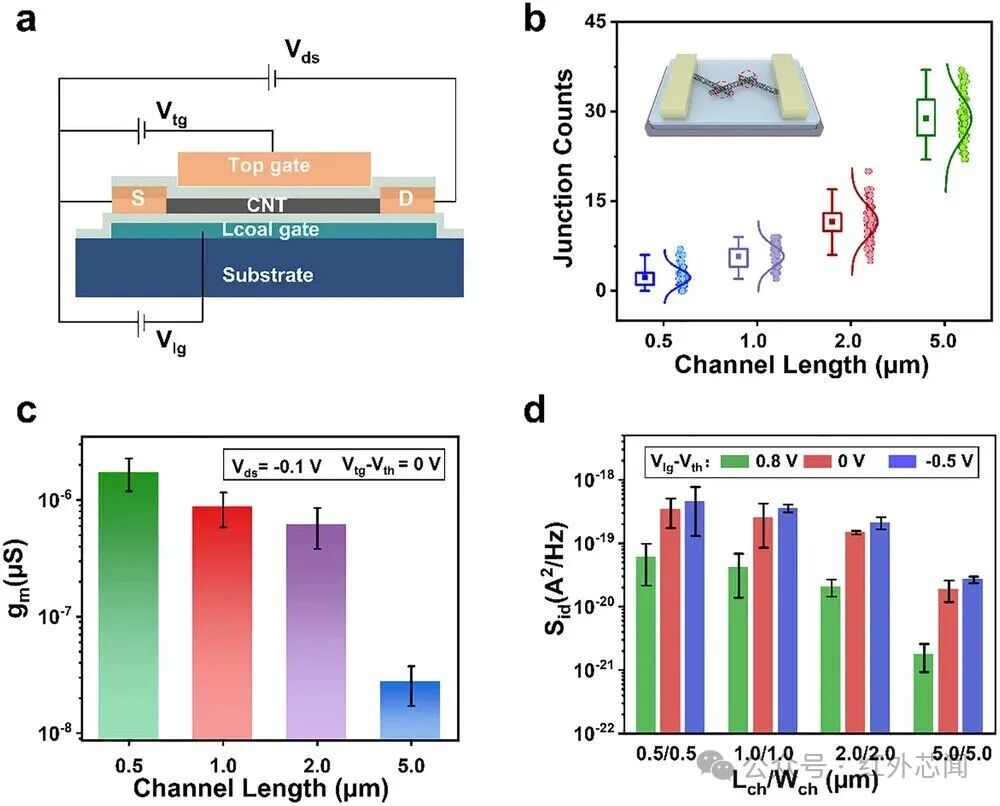

為了在微縮過程中解耦HGFET探測器中電學場效應晶體管（FET）部分的貢獻，研究人員制備了雙柵極CNT HGFET，并進行了相關測試，相關結果如圖4所示。研究結果表明，溝道縮短顯著提升了碳納米管晶體管的跨導，而噪聲增長受到有效抑制，使器件在微縮尺度下仍能維持較高信噪比。
圖4 雙柵極CNT FET的電學性能及尺寸微縮分析
最后，研究人員為了評估像元微縮HGFET探測器的潛力，提出了基于商業90 nm硅基CMOS讀出電路的亞波長像元短波紅外成像器的實際集成方案，相關結果如圖5所示。該研究為下一代高分辨率、高密度短波紅外成像系統提供了可行的技術路徑。
圖5 基于CNT HGFET的短波紅外成像的性能基準測試與集成前景
https://doi.org/10.1002/adma.202517878
