沿PCB板上傳輸?shù)纳漕l信號必須看做“行進或反射”中的電磁波。
電磁波在PCB板上傳播的路徑，一般統稱傳輸線。
傳輸線上只有向前行進（入射到傳輸線上沒被反射）的電磁波，稱為行波。
當入射到傳輸線上的電磁波完全被反射，傳輸線上沒有向前傳輸?shù)碾姶挪ǎ纬杉?/span>駐波。
由于傳輸線阻抗、介質的不連續性等因素，入射到傳輸線上的電磁波必然有一小部分被反射回去形成駐波，而絕大部分向前傳輸形成行波，駐波比是聯系兩者關系的重要紐帶之一。

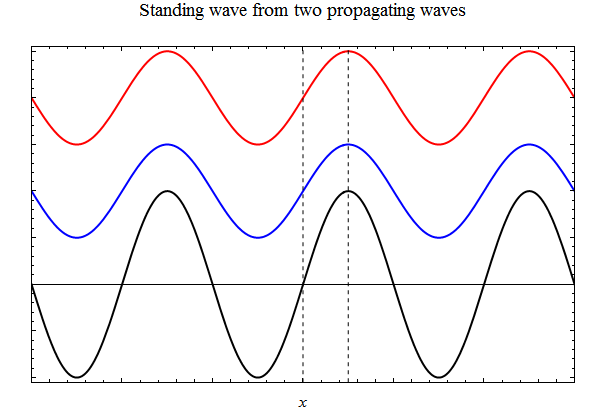

通常傳輸線上既有向前傳輸?shù)牟ǎ?/span>行波），也有被反射的波（駐波），二者疊加的結果形成行駐波。
從上面看問題的角度出發，駐波比定義為（行波的模值+駐波的模值）/（行波的模值-駐波的模值）。
當傳輸線上沒有反射時，也就是駐波為0，這時駐波比為1。
當傳輸線上電磁波完全被反射，這時入射的波（行波）等于反射的波（駐波），駐波比為無窮大。
