元器件知識丨一文讀懂碳化硅（SiC）二極管為何是電力電子未來關鍵

碳化硅二極管(SiC二極管)作為現代電力電子領域的重要器件，因其優異的性能在高溫、高頻和高壓應用中表現出色。

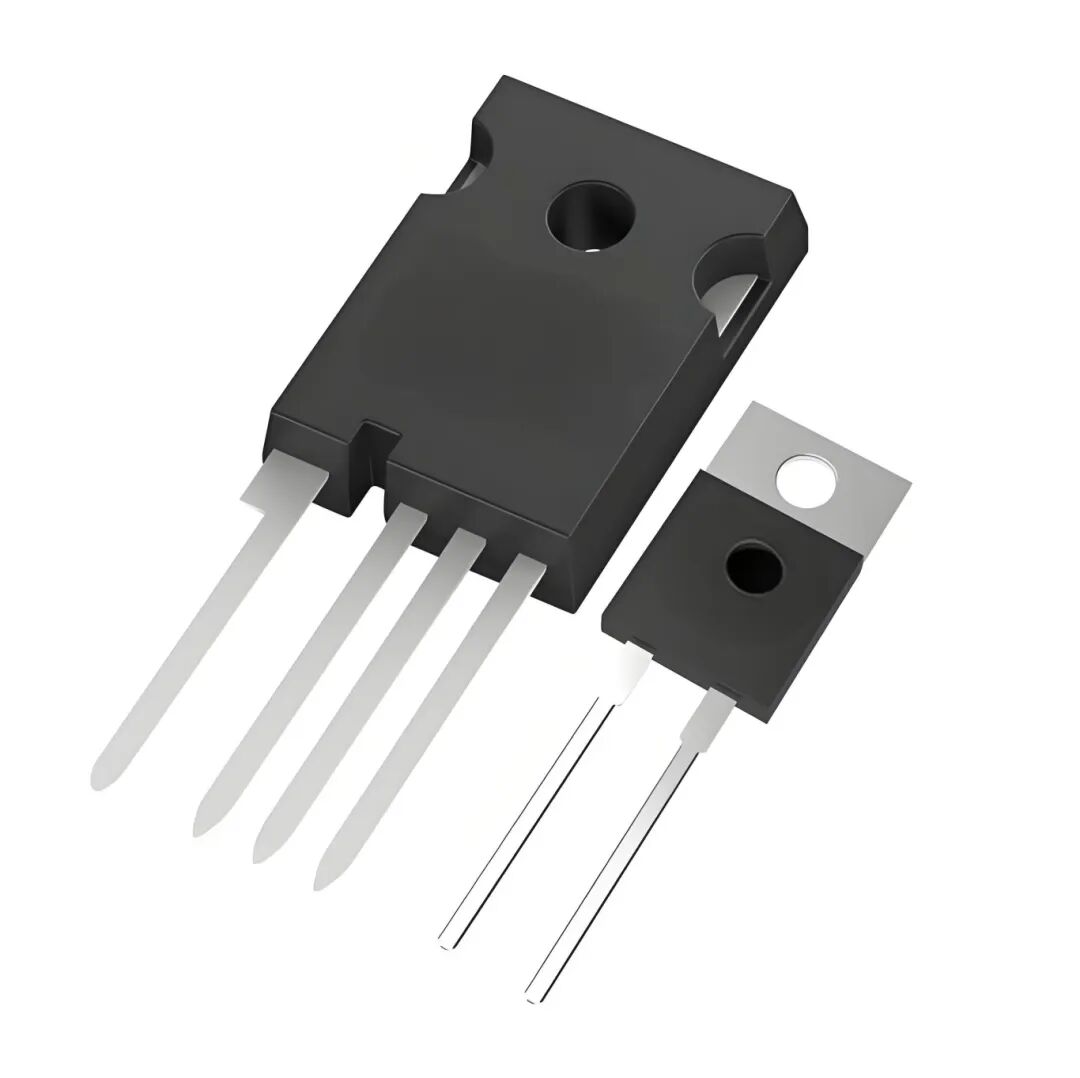

碳化硅二極管是用碳化硅材料制成的半導體器件。與傳統的硅二極管相比，碳化硅材料具備更寬的禁帶寬度、更高的擊穿電壓和更強的熱導率，這使得SiC二極管能夠在更極端的環境下穩定工作。

碳化硅二極管的基本結構與普通二極管相似，都是由P型半導體和N型半導體接合形成PN結。它的核心工作原理可以拆分為以下幾點：

PN結效應：當SiC二極管正向加電壓時，PN結處的勢壘降低，電子和空穴在結區復合，形成電流通過;反向加電壓時，勢壘升高，電流幾乎不流動。

寬禁帶優勢：碳化硅的禁帶寬度遠大于硅，這使得SiC二極管在高電壓環境下依然能保持PN結的穩態，顯著降低漏電流和擊穿風險。

高溫耐受性：SiC材料的高熱穩定性保證了器件在高溫環境下仍能正常工作，不會因溫升而性能下降。

快速恢復特性：與傳統硅二極管相比，SiC二極管擁有極快的恢復時間，這意味著它能更高效地切換電流，減少開關損耗，提升系統效率。

高效率：低導通電阻和快恢復時間減少能量損失。

耐高溫：適合高溫場合，減少散熱需求。

高耐壓：適用于高壓電力電子系統，如電動車逆變器、太陽能發電等。

長壽命：抗應力能力強，設備維護更少。

碳化硅二極管憑借其PN結的基本原理和碳化硅材料的獨特優勢，成為現代高效率、高可靠性電力電子系統的關鍵組件。
