01
背景介紹
GaAs 因超高電子遷移率（~8500 cm2/V?s）和直接帶隙，廣泛應用于 5G 通信、光電子器件，但熱導率僅～55 W/m?K，且 3D 集成與器件微型化導致熱流密度激增，嚴重影響器件性能與可靠性（溫度每升 2℃，失效風險增 10%）。傳統 GaAs/Si 鍵合散熱不足（Si 熱導率 130-150 W/m?K），現有 GaAs/SiC 鍵合技術僅局限于 3 英寸以內，缺乏界面微觀結構與熱傳輸機理的系統研究。02
成果掠影

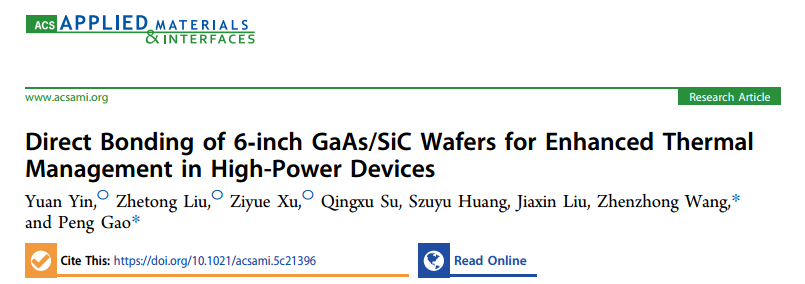

近日，北京大學高鵬聯合蘇州晶瓴半導體科技有限公司王振中通過表面活化鍵合（SAB）技術成功制備出6 英寸 GaAs/SiC 晶圓，相比傳統 GaAs/Si 結構，其散熱冷卻效率超66% ，可有效解決 GaAs 固有熱導率低（~55 W/m?K）導致的高功率器件自熱問題。研究發現界面存在大約2.4 nm 的混合非晶層，通過 STEM-EELS 表征與 MD 模擬證實，2 nm 為該非晶層的最優厚度，能最大化界面熱導（ITC）至 114.7 MW/m2?K（較無中間層提升 10.4%），其核心機理是非晶層作為 “聲子橋梁” 增強 GaAs 與 SiC 的振動光譜重疊，而厚度超 2 nm 會引發強烈聲子散射。該成果為GaAs基器件、光電子器件的熱管理提供了晶圓級集成方案與界面工程設計指導。研究成果以“Direct Bonding of 6?inch GaAs/SiC Wafers for Enhanced Thermal Management in High-Power Devices” 為題，發表于《ACS Applied Materials Interfaces》期刊。
03
圖文導讀

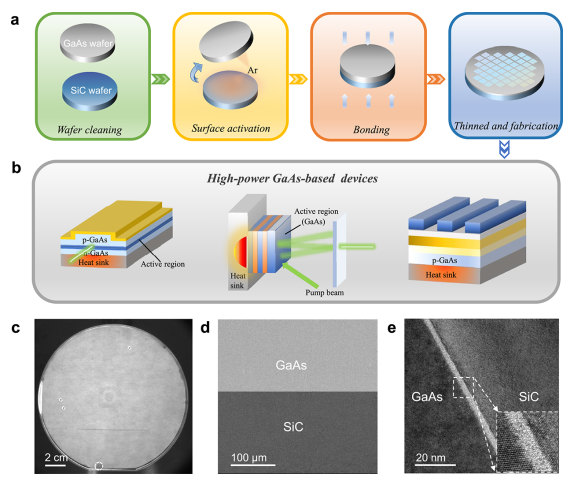

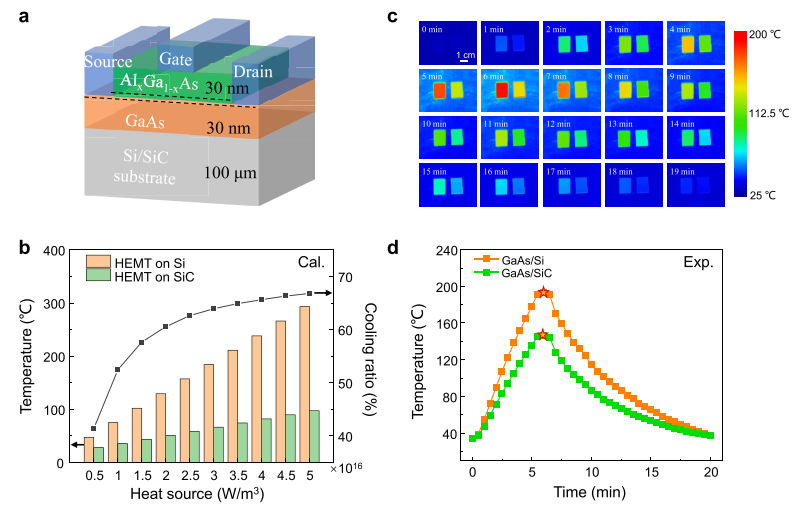

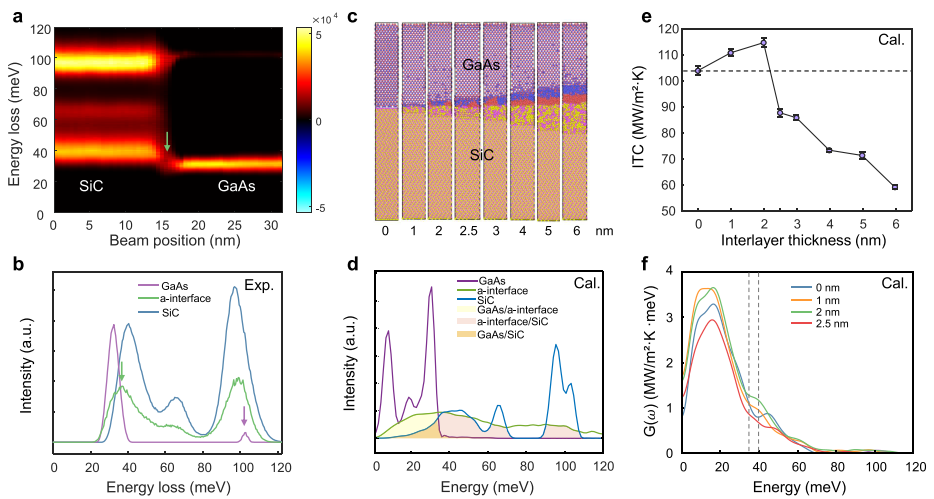

圖1. GaAs與SiC的晶圓級鍵合及其特性。（a）6英寸GaAs和SiC晶圓的SA B工藝示意圖。（b）激光二極管的GaAs基高功率器件應用示意圖（左），垂直外腔面發射激光器（中）和高電子遷移率晶體管（右），采用高導熱性SiC襯底以實現更好的散熱。完整的6英寸GaAs/SiC鍵合樣品的紅外透射圖像，鍵合過程中不可避免的污染導致的小空隙由圓圈標記。（d）GaAs/SiC界面的橫截面SEM圖像。（e）GaAs/SiC界面的橫截面HRTEM圖像，放大視圖如插圖所示。圖2. GaAs/SiC和GaAs/Si異質結構之間的熱性能比較。（a）SiC或Si襯底上的HEMT器件的模擬結構示意圖，標注了層厚度。（b）SiC和Si襯底上HEMT的模擬熱點溫度SiC相對于Si襯底的相對冷卻效率（條形圖）和線形圖（即，（TSi-TSiC）/TSi）作為輸入熱源密度的函數。（c）GaAs/Si（左）和GaAs/SiC（右）樣品在主動加熱和自然冷卻過程中的紅外熱成像圖像。（d）GaAs/SiC和GaAs/Si樣品熱點溫度的時間演變。圖3. GaAs/SiC界面上的原子和電子結構表征。（a）GaAs/SiC界面的截面HAADF圖像和同時獲得的ABF圖像。（c）原子分辨率EDS元素映射，顯示界面附近Ga、As、Si、C、Ar和O的分布。（d）界面上Ga、As、Si、C、Ar和O的原子分?jǐn)?shù)線分布，（e）光譜采集區域的HAADF圖像，具有將空間位置與光譜數據相關聯的顏色梯度箭頭重疊。（f）等離子體激元主峰光譜，（g）Si L-邊緣和C K-邊緣近邊緣精細結構光譜，從中的相同區域采集。圖4.非晶夾層的振動光譜及其對GaAs/SiC ITC的影響。（a）通過STEM-EELS測量的GaAs/SiC界面上的空間分辨振動光譜，綠色箭頭突出顯示非晶夾層內的振動模式。（b）從中提取的振動模式的線輪廓，用于比較SiC塊體（藍色）、界面區域（綠色）、界面區的振動模（~ 37 meV）可以增加GaAs和SiC的聲子譜的重疊。GaAs中由紫色箭頭標記的（103 meV）是SiC的離域極化激元。（c）GaAs/非晶夾層/具有從0到6 nm的不同夾層厚度的SiC模型。（d）從MD模擬獲得的GaAs、a-界面和SiC的振動光譜，其中光譜重疊由顏色陰影區域突出顯示。從MD模擬獲得的ITC值作為非晶夾層厚度的函數。虛線表示突變界面的ITC以供比較。（f）GaAs/非晶層/SiC的SHC計算結果，非晶層厚度為0、1、2和2.5 nm。
?先進封裝2025年度十大關鍵詞
?碳化鎢“搭橋”金剛石與銅！復合材料導熱率611.92W/(m·K)，熱膨脹系數為7.24 × 10?? ?K?1
?2026（第二屆）未來半導體產業創新大會，4月16-17日 江蘇·蘇州
?工藝升級，3D封裝技術挑戰
?2026必有一戰？玻璃基板多方競逐
?從“芯”降溫，金剛石熱沉賦能先進封裝熱管理
來源：https://doi.org/10.1021/acsami.5c21396
