最近不知道寫什么了，突然翻到以前寫的一些關于Type-C的基礎知識點和相關踩坑記錄，今天再跟大家聊一聊。
Type-C接口的應用確實已經相當廣泛了，但實際上，這個小小的接口背后有著復雜的機制，如果沒有真正理解它的工作原理，很容易在設計中出現看似低級卻影響重大的錯誤。
讓我從一個真實案例說起。以前我們團隊設計了一款產品，使用Type-C接口進行供電和數據傳輸。第一次測試時，同事使用傳統的Type-A to C線纜，一切正常。但當第二次測試時，另一位同事使用了Type-C to C線纜，產品竟然無法上電，完全無法工作。
這個問題的根源，正是我們對Type-C接口的基礎知識理解不夠深入。
01

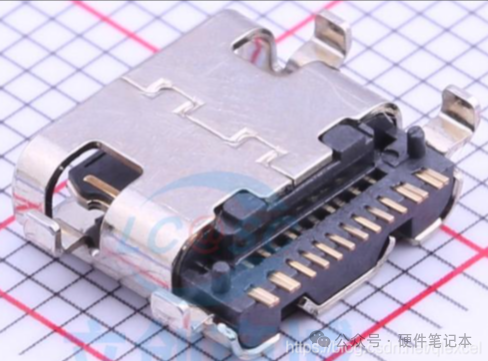

首先，我們需要明白，Type-C接口不只是單一的規格。它主要有三種引腳配置：

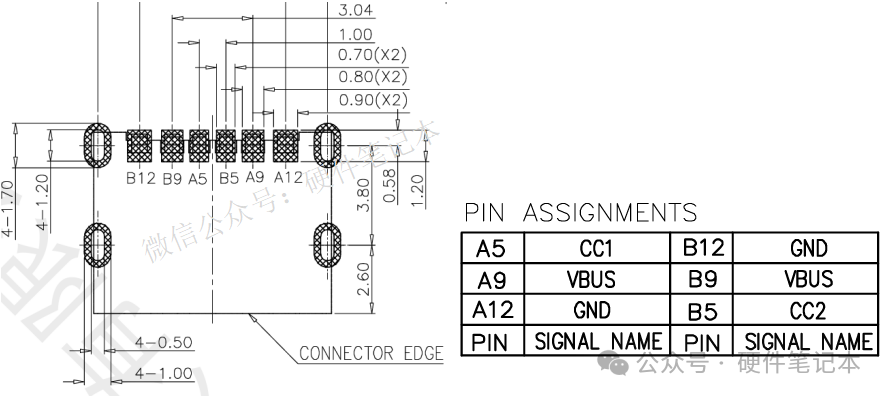

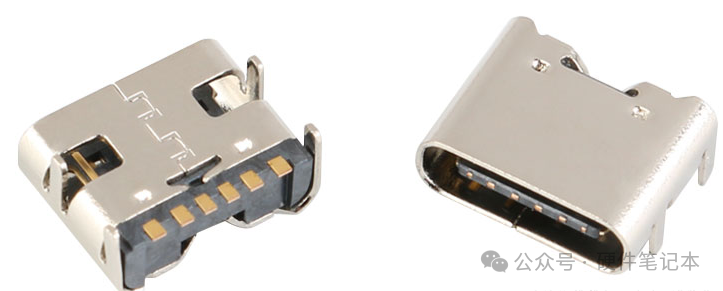

1、6PinType-C
這是最簡單的版本，只包含VBUS（電源）、GND（地）以及CC1、CC2引腳。它適用于只需要通過USB取電而不需要數據通信的場合。CC引腳用于PD設備識別和功率協商。

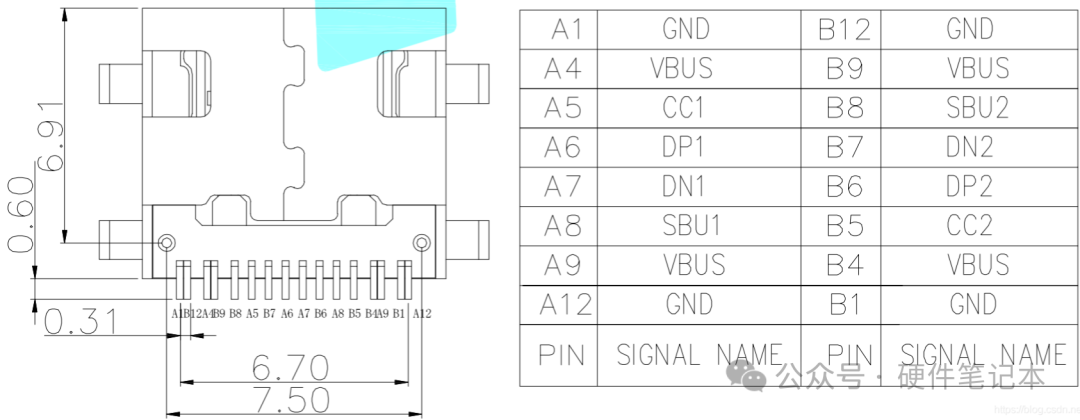

2、12Pin Type-C
在6引腳基礎上增加了數據線（D+/D-）和SBU1/2引腳，支持USB 2.0數據傳輸、PD快充以及部分視頻傳輸功能。

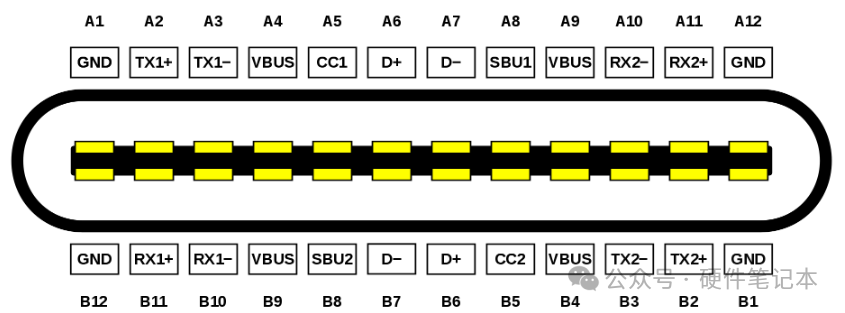

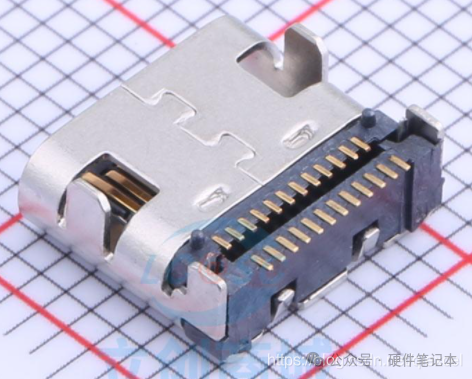

3、24Pin Type-C（全功能型）
這就是我們常說的全功能Type-C，它在12引腳基礎上增加了完整的USB 3.0/3.1高速數據傳輸所需的所有差分信號對。只有這種配置才能同時實現高速數據傳輸、視頻輸出和PD快充。

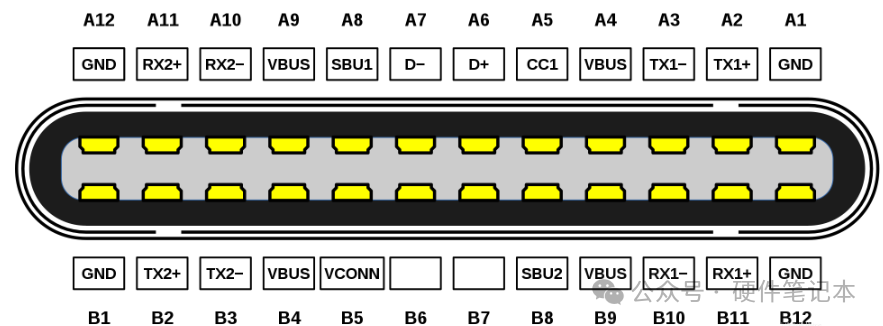

這些接口的引腳都是對稱設計的，這也是Type-C能夠正反插的物理基礎。但更重要的是，無論哪種配置，CC（配置通道）引腳都是整個系統的核心。
02
這里不得不強調一下CC1、CC2的作用，主要用于設備識別，PD快充。大家最早認識快充應該是從高通CPU的QC開始的。通過提高輸電電壓，來提高輸送功率。但QC協議中，通信使用的是USB的DP、DM，這就導致充電的時候會對USB通信造成影響。
但是USB-PD對電源設備的識別依靠CC1、CC2引腳，避免了QC標準與DP、DM的沖突。使得USB-PD在傳輸電力的同時，數據傳輸不會受到影響。
在我們的案例中，問題就出在CC引腳的處理上。當使用Type-A to C線纜時，由于Type-A端沒有CC引腳邏輯，通常由電源端強制供電，因此設備能夠正常工作。但使用Type-C to C線纜時，兩端都需要通過CC引腳進行協商來確定供電關系。

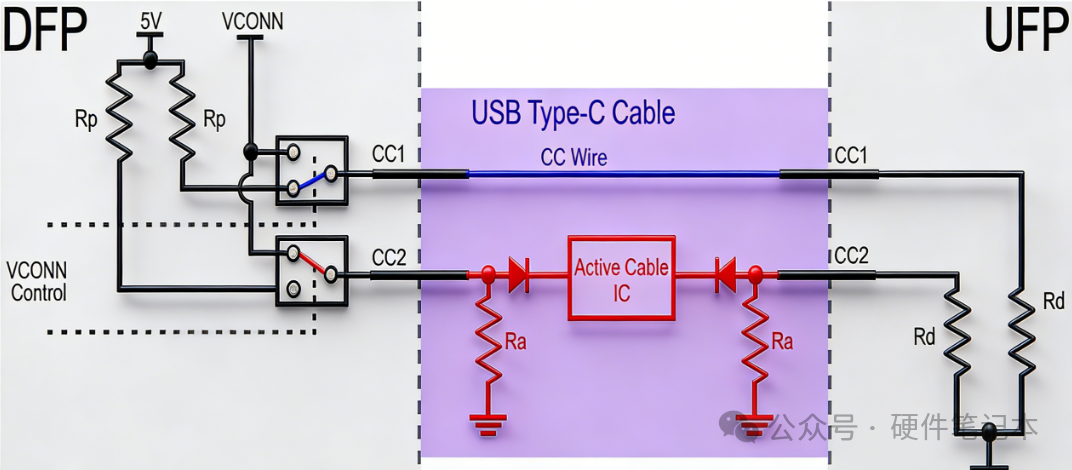

供電端與受電端的識別機制
在Type-C規范中：
供電端（Source）：如充電器、電腦，其CC引腳通過上拉電阻（Rp）接到電源。
受電端（Sink）：如我們的設備、U盤，其CC引腳應通過下拉電阻（Rd，標準值為5.1kΩ）接地。
當兩者通過C to C線纜連接時，供電端會檢測CC引腳上的電平。如果檢測到被下拉電阻拉低，就會識別出對面是需要供電的設備，然后打開VBUS開關輸出電力。如果檢測不到下拉電阻，則認為對面也是供電端或連接異常，保持VBUS關閉。
在我們的設計中，很可能只把Type-C接口當作傳統USB接口，只連接了VBUS、GND和D+/D-，而忽略了CC引腳的正確處理，或者沒有在CC引腳上添加必要的5.1kΩ下拉電阻。這就導致當使用C to C線纜時，供電端無法識別我們的設備，自然也就不會供電。
03

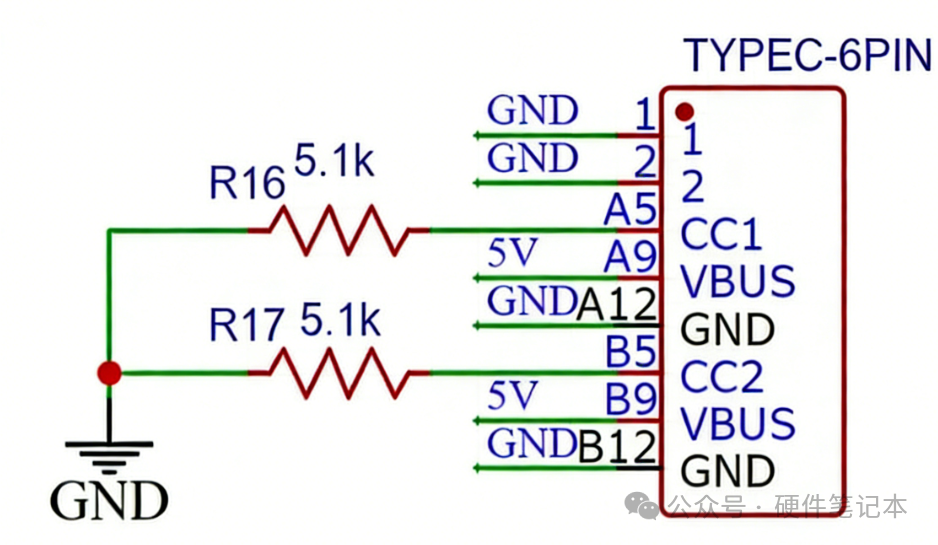

在作為受電端的產品Type-C接口電路中，必須在CC1和CC2引腳上分別添加5.1kΩ的下拉電阻到地。我們在樣品板上飛線添加這兩顆電阻后，問題立即解決。
測試時，不能只用傳統的A to C線，一定要用C to C線完整測一遍。畫原理圖做檢查，也要把CC引腳電路當作必查項。
硬件設計無小事，細節決定兼容性。希望這個實際踩過的坑，能幫大家省點調試時間。咱們下回見。
