這兩顆料確實不錯，但這幾年芯片供應的情況大家都有體會，交期和成本一直是懸在項目頭上的不確定性。于是乎，一顆國產替代新選擇，共模半導體的GM1501。

研究完它的數據手冊，結論就一句話：P2P兼容，性能不降級，反而在幾個關鍵指標上把國外芯片還高出一截。下面我把對比數據擺出來，讓大家看一看這顆國產芯有哪些優勢。

這個反饋說明一個問題：音頻設備的電源瓶頸，有時候就差一顆性能到位的LDO。關鍵是替換成本很低，物料成本還比原來那顆更有優勢。

數據是冰冷的，但設計體驗是真實的。咱一條條拆開看GM1501憑什么能打。

1、噪聲：3μVRMS，和輸出電壓無關

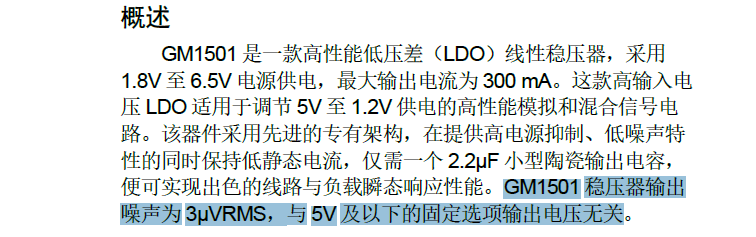

這是GM1501最亮眼的特性之一。手冊明確寫了，輸出噪聲3μVRMS，而且與5V及以下的固定輸出電壓值無關。這意味著你無論是輸出1.2V給FPGA內核，還是輸出5.0V給模擬前端，噪聲性能都不打折。

2、PSRR：10kHz下92dB，電源紋波可以更低

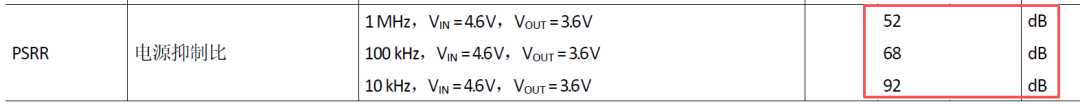

對開關電源后面的LDO來說，PSRR就是硬指標。GM1501在10kHz處PSRR達到92dB，100kHz處仍有68dB，1MHz下還能保持52dB。這個頻段覆蓋范圍恰好卡住了主流Buck電路的基波和低次諧波頻段，同時還覆蓋了傳導發射測試的下限起點。換句話說，前面DC-DC產生的開關紋波，無論基波落在哪里，其主要諧波成分到了GM1501這里都會被大幅衰減。

這里給大伙補充一句：

PSRR再高，也不能指望單靠一顆LDO就把所有噪聲問題都解決掉。前級濾波設計仍然是必要的，而且大負載下高頻段的抑制能力會有一定衰減，設計時該留的余量還是要留。GM1501的優勢在于，它在最關鍵的頻段提供了足夠高的抑制比，讓你在設計電源鏈路時有了更充裕的余量。

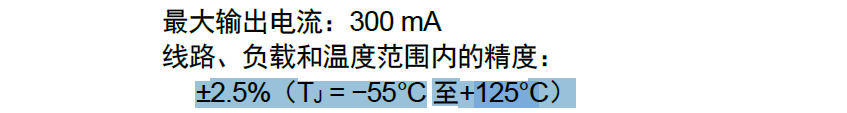

3、精度：全溫區±2.5%，-55℃~+125℃

很多LDO在25℃下精度漂亮，一到高溫或低溫就飄了。GM1501標的是整個工作結溫范圍（-55℃~+125℃）內的精度±2.5%，而且25℃下典型精度是±1%。

這意味著它在車載、工業等大溫差環境下的輸出電壓穩定性是有保障的，設計不用刻意留太多余量。

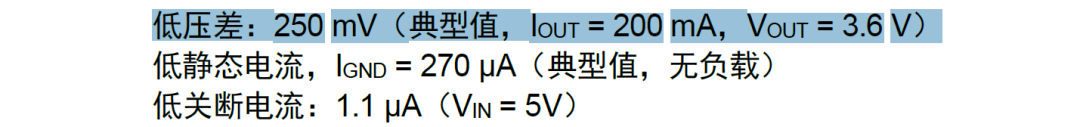

4、低壓差：200mA時250mV

輸入輸出壓差在200mA負載下典型值250mV。這數據在300mA級的LDO里屬于主流偏上水平。

至于為什么會有壓差這個問題，感興趣的朋友可以參看我之前寫的文章。

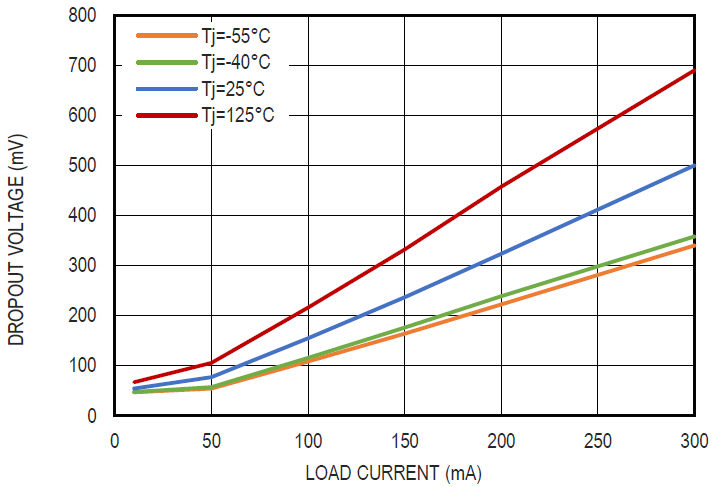

對于電池供電設備，更低壓差意味著更長的電池壽命。需要留意的是，手冊里壓差測試只適用于1.8V以上輸出電壓，用在低壓場景時注意核對Dropout曲線（圖7和圖8）。

除了以上具體參數，這芯片還有幾個設計上的加分項，對咱畫板子、調電路非常友好。

第一，P2P兼容，無縫升級

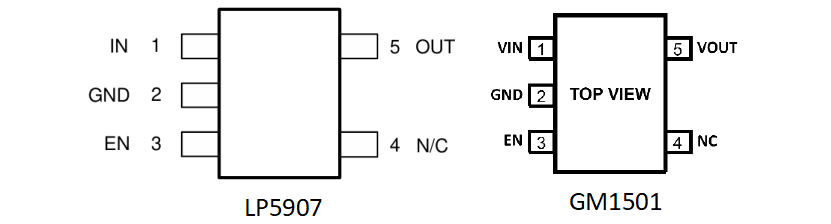

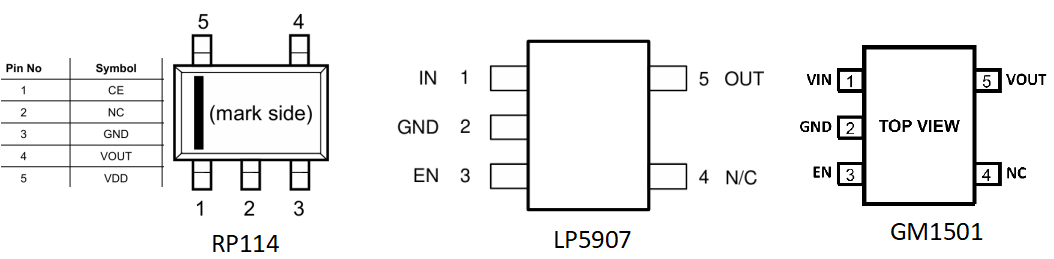

重點！GM1501的封裝、引腳定義和LP5907完全兼容。這意味著什么？原理圖基本不用改，PCB Layout不用動，直接在現有板子上換料就能體驗性能提升。老板再也不用擔心項目延期。

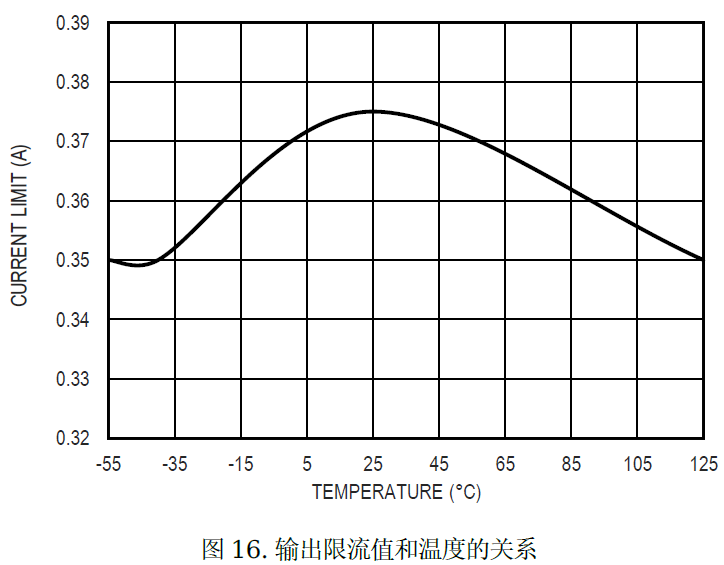

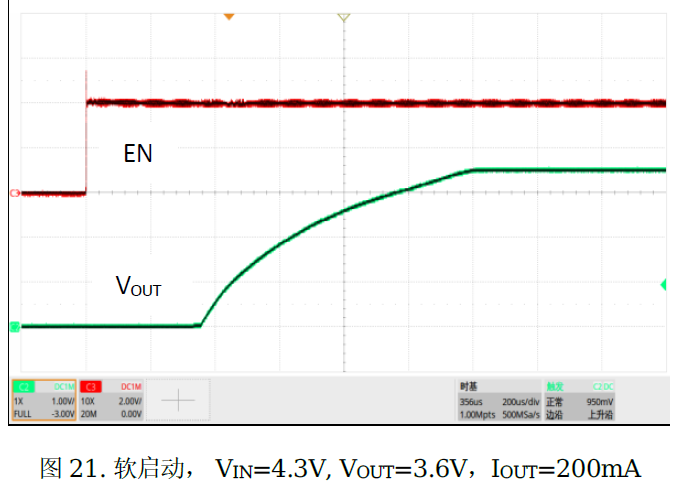

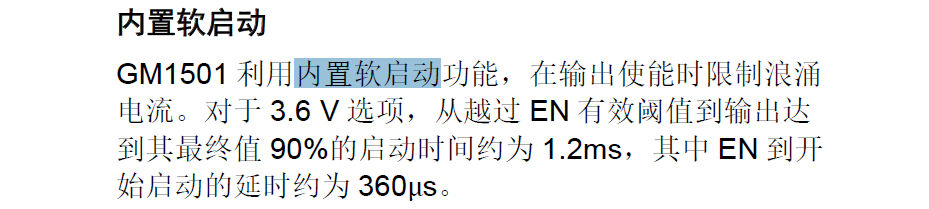

內置軟啟動限制浪涌電流，避免上電時后級負載電流沖擊。限流閾值典型值350mA，熱關斷165℃，常規保護功能該有的都有。

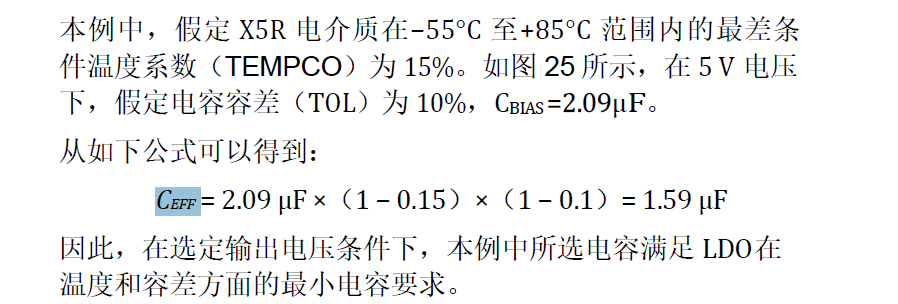

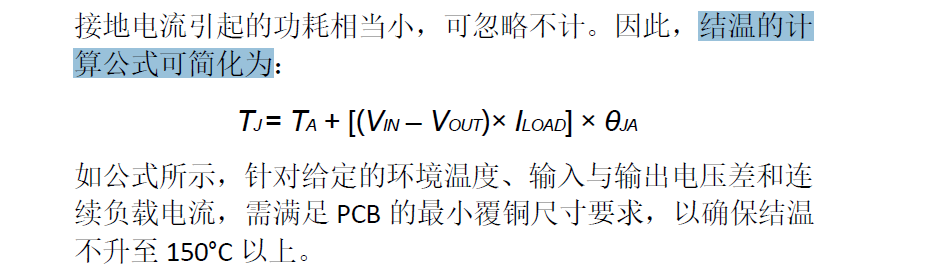

而且手冊還給了詳細的熱計算和電容選型公式，直接套就行。

第三，車規AEC-Q100認證選項

DFN封裝版本（型號帶“W”，如GM1501WACPZ-3.3-R7）通過AEC-Q100認證，工作溫度-55℃~+125℃。汽車項目可以直接上，一料通吃工業和汽車。

GM1501作為國產料，在供貨和價格上的優勢是繞不開的。交期基本穩定在4到6周，緊急需求還可以談現貨，相比海外品牌動輒十幾周的排期，這本身就是實實在在的安心感。

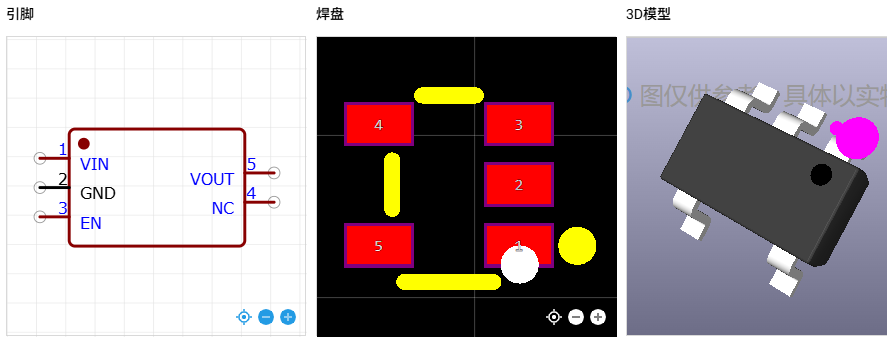

感興趣的話可以直接去立創商城看看，小批量試產很方便，搜型號就能找到。量大的話直接聯系代理商。

最后說一句，國產好芯片值得被更多人看見。覺得有用的話歡迎轉發給身邊正在選型的朋友，讓更多人從選型和成本壓力里解放出來，把精力留給更有價值的設計。選型有疑問或者想交流實測經驗的，評論區見，一起把國產器件的亮點和坑都摸清楚。
