構筑離子-電子雙連續傳輸通道：PEDOT混合導電聚合物在鹵化物固態電解質中的協同效應

【研究背景】

在固態電解質引入兼具離子與電子導電性的多功能添加劑可在降低非活性組分的同時改善界面穩定性與傳輸性能。基于PEDOT的混合導電聚合物在提升電子導電性的同時改善界面穩定性，并可替代傳統碳與粘結劑體系，實現較高活性物質負載。PEDOT:PSSTFSI在促進穩定CEI形成及提升循環性能方面表現突出。結合Li₃InCl₆固態電解質，其高離子導電性與氧化穩定性進一步驗證了構建混合導電體系以優化正極復合結構的可行性。

【內容簡介】

本文采用簡便水介導一鍋法構建由Li₃InCl₆與聚 (3,4 - 亞乙二氧噻吩): 聚苯乙烯磺酰三氟甲磺酰亞胺（PEDOT:PSSTFSI）組成的多功能陰極電解質（LIC|FPX，X代表添加到LIC中的功能性聚合物（FP）的質量百分比），實現Li₃InCl₆晶體在混合離子-電子導電聚合物基體中的原位生長，從而構建協同離子/電子傳輸通道并增強正極復合材料的機械完整性。PEDOT:PSSTFSI具有寬電化學穩定窗口，在高于5 V條件下仍保持穩定，使其能夠與高電壓單晶LiNi_0.6Mn_0.2Co_0.2O₂（NMC622）正極材料兼容。該LIC|FP結構利用聚合物的柔性與可塑性，在提升界面接觸的同時改善離子與電子傳輸性能，并增強結構致密性。該多功能陰極電解質的設計概念如方案1所示。

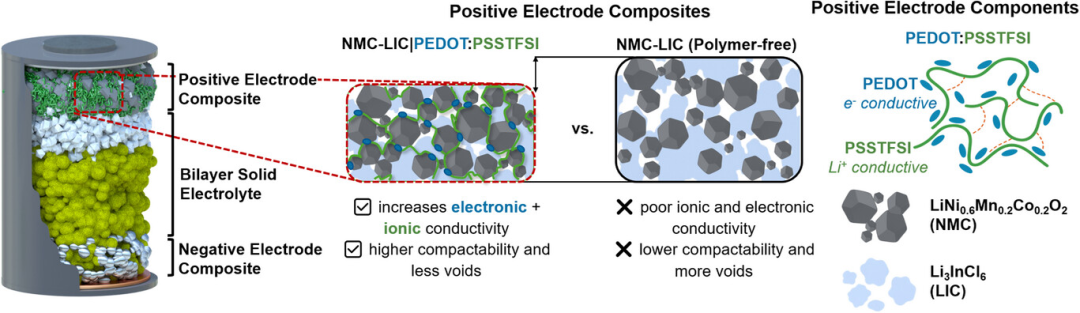

方案1 示意圖展示了含多功能液態電解質（LIC|FPX，即NMC-LIC|PEDOT:PSSTFSI）的PEC與無聚合物PEC（NMC-LIC）的對比。FP的應用增強了電極緊湊性，并建立了更高效的離子與電子傳導網絡。

【結果與與討論】

水介導一鍋法以水為溶劑，具有安全、綠色、工藝簡便的優勢，通過原位合成在聚合物基體中生成Li₃InCl₆晶體，兼顧離子與電子傳導性能。采用兩步脫水工藝：120℃蒸發溶劑濃縮前驅體，200℃去除殘余結晶水；提高初始蒸發溫度可消除額外水分，促進PEDOT:PSSTFSI均勻分布。調控聚合物加入量（1–20 wt.%），獲得一系列LIC|FPX陰極電解質。

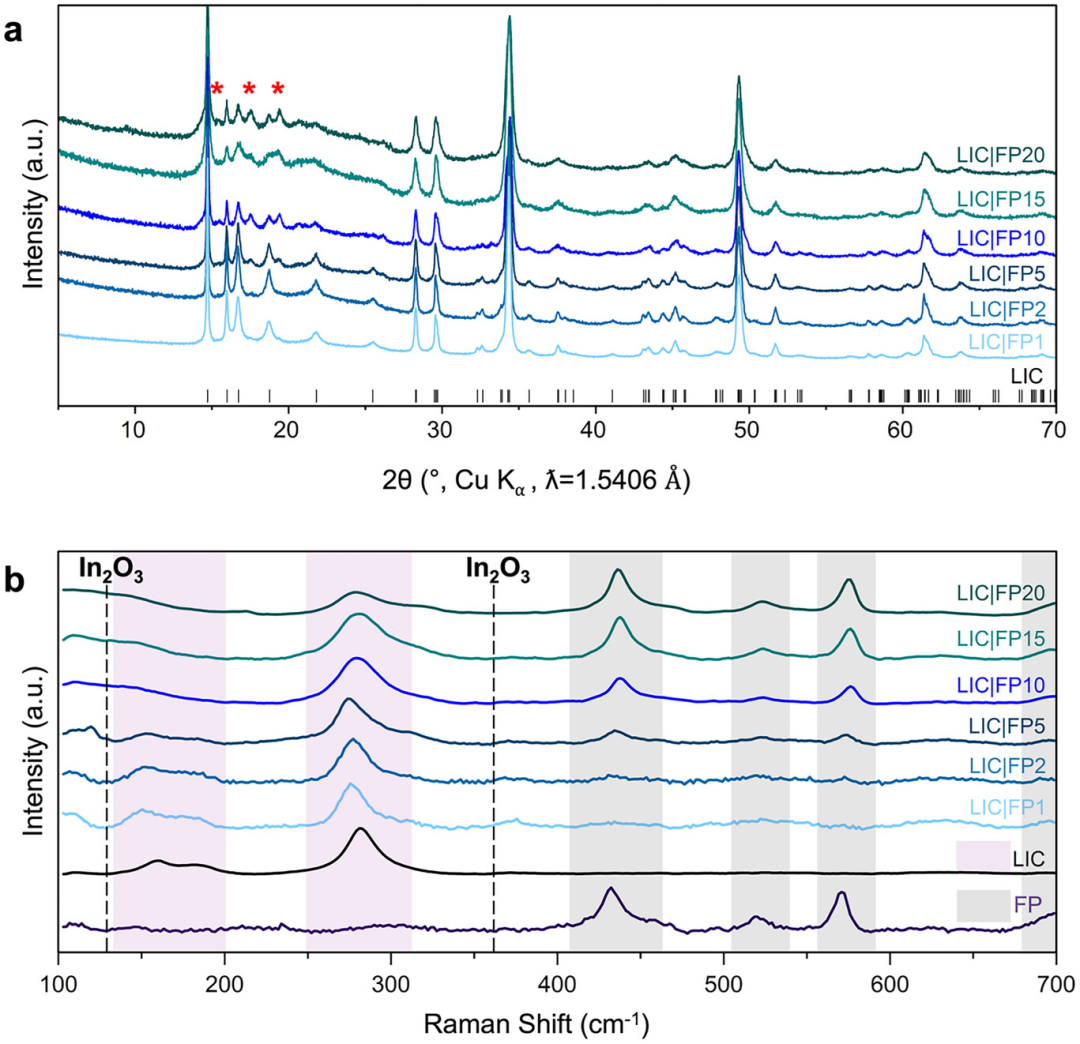

圖1 (a) 不同F(xiàn)P質量百分比下LIC|FPX陰極液的XRD圖譜，與LIC衍射峰位置作為參照。 (b) LIC|FPX陰極液的拉曼光譜及其組分LIC和FP的單獨光譜。

X射線衍射結果（圖1a）顯示，所有樣品均有典型Li₃InCl₆單斜結構衍射峰，無水分Li₃InCl₆·xH₂O特征峰，表明結晶水已有效去除、成功合成目標相。高FP含量下出現微弱未歸屬衍射峰，隨聚合物含量增加而增強，排除未反應前驅體及常見副產物（InCl₃、In₂O₃、InOCl等）后，推測其源于Li₃InCl₆晶格畸變及堆垛缺陷，理論計算驗證該缺陷能量有利且可穩定存在，此類無序結構有助于提升鋰離子遷移能力和電化學穩定性。拉曼光譜（圖1b）驗證了復合體系組成：純Li₃InCl₆在159、184及約280 cm^-1處的特征振動峰在復合電解質中仍存在，表明鹵化物電解質結構保留；隨FP含量增加，該特征峰強度減弱，與XRD所示結構無序程度提升一致。438、524、576及697 cm^-1處出現PEDOT:PSSTFSI特征振動峰，證明聚合物成功引入；所有樣品無In₂O₃特征峰，副反應得到有效抑制。差示掃描量熱分析顯示，F(xiàn)P含量≤10 wt.%時體系無明顯熱轉變，≥15 wt.%時出現約107–109℃玻璃化轉變溫度（與純聚合物一致）；所有樣品無熔融或結晶行為，表明PEDOT:PSSTFSI呈非晶態，與XRD結果吻合，利于室溫下維持穩定離子傳導。形貌表征顯示，復合電解質中Li₃InCl₆顆粒尺寸均一、元素分布均勻，一鍋法可實現良好結構均一性與界面融合。

圖2 PEC的SEM圖像：(a) NMC-LIC|FP1，(b) NMC-LIC|FP2，(c) NMC-LIC|FP10。對應于PEC NMC-LIC|FP10（c圖所示）的EDX元素分布圖。 (d) In和Cl，(e) Ni、O、Mn和Co，(f) N、S和F，分別對應主要構成化合物L(fēng)IC、NMC和FP。

以15 Hz、15 min頻率球磨單晶NMC與陰極電解質，制備正極復合材料NMC-LIC|FPX（m_CAM:m_{陰極電解質}=70:30 wt.%），該工藝可實現均勻分散、減少操作差異且避免機械化學反應。XRD顯示復合材料僅含NMC與Li₃InCl₆特征衍射峰，無新相及峰位偏移，材料結構穩定；掃描電子顯微鏡結果（圖2a–c）表明各PEC樣品粒徑、形貌高度一致，微觀結構可控。EDX元素映射（圖2d–f）證實，Ni、Mn、Co、O、In、Cl、N、S、F等元素在PEC中均勻分布，三組分實現良好均質化，聚合物可改善顆粒接觸、促進結構致密化。

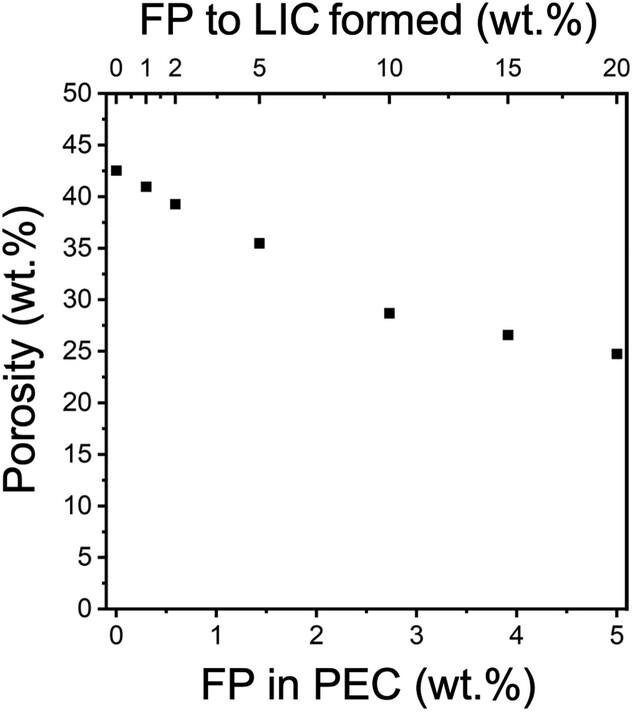

圖3 NMC-LIC|FPX聚合物電極（PECs）的孔隙率隨聚合物電極中功能性聚合物（FP）含量的變化關系，其中CAM與陰極液的質量比為70:30。

孔隙率測試結果（圖3）顯示，隨FP含量增加，PEC孔隙率從無FP時的42.5%降至NMC-LIC|FP20的約24.7%（降幅約41.9%），因FP楊氏模量（約5.8 GPa）低于NMC（約140 GPa）與Li₃InCl₆（約38 GPa），壓制時易形變填隙。孔隙率降低可增強電極機械完整性、擴大接觸界面，過度致密化會破壞傳導網絡，需平衡致密性與傳輸連續性。高CAM含量體系（80:20）中，F(xiàn)P引入使孔隙率從36.3%降至30.8%，致密化程度減弱。

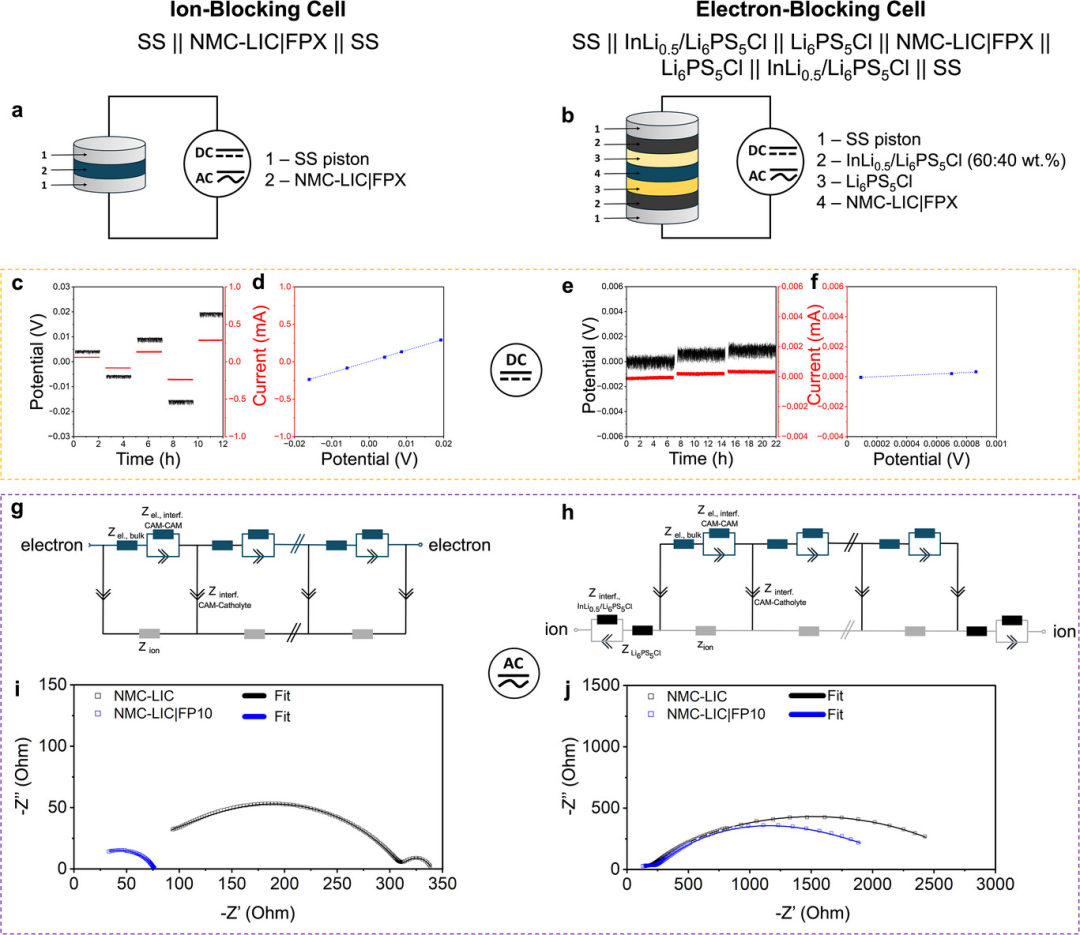

圖4 用于測定部分電子和離子導電性的電極結構，以及采用直流和交流方法對代表性PEC NMC-LIC|FP10進行測量的部分結果。

構建對稱電池體系，通過離子阻塞電極（圖4a）、電子阻塞電極（圖4b）及直流極化、交流阻抗分析（傳輸線模型），分別測定PEC有效電子與離子導電率。電子導電性測試中，離子阻塞結構下穩態電流對應電子傳導（圖4c、d）；離子導電性測試采用電子阻塞結構（Li₆PS₅Cl固態電解質、In–Li合金電極）（圖4e、f），交流阻抗譜驗證（圖4g–j）顯示兩種方法結果趨勢一致（圖5），可靠性良好。

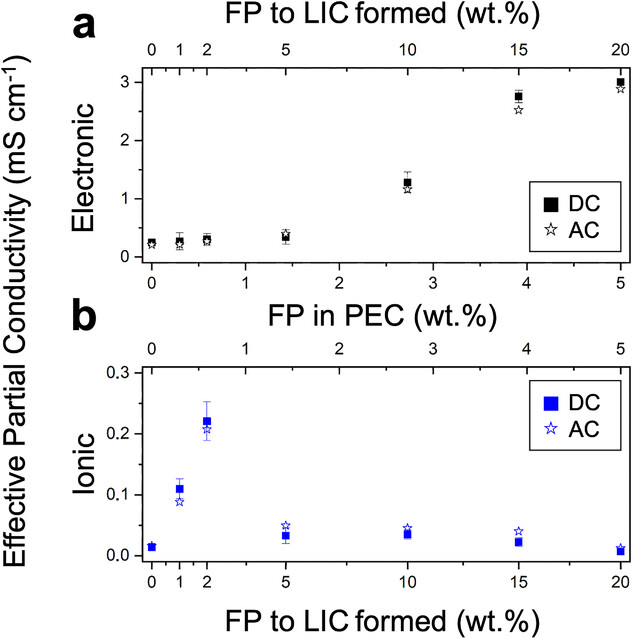

圖5 有效部分電導率：（a）電子電導率與離子電導率，通過交流（星號）和直流（方塊）方法測定。

結果表明（圖5a），F(xiàn)P含量從1%增至20%時，PEC電子導電率提升約12倍，歸因于PEDOT主鏈π共軛結構及π-π堆積作用。離子導電率隨FP引入先升后降（圖5b），低含量（約0.6 wt.%）時達最大值0.22 mS cm^-1（較無FP樣品提升近16倍），因PSSTFSI中TFSI^-基團的單離子導電特性；FP過量會減少Li₃InCl₆體積分?jǐn)?shù)，削弱離子傳導網絡。低FP含量（0.3%–0.6%）時，電子與離子導電率之比最接近1，傳輸匹配最佳。高CAM含量體系（80:20）規律相似，電子導電率更高但FP影響不顯著，離子導電率較無FP體系提升。

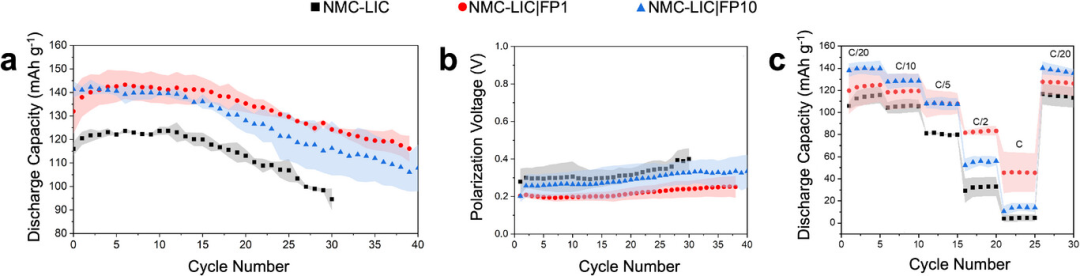

圖6 不同F(xiàn)P含量的NMC-LIC|FPX電極在m_CAM:m_{陰極電解質}=70:30 wt.%條件下的電化學性能：(a) C/20長期循環測試，(b) 基于循環數據計算的極化電壓。 (c) 不同倍率下的倍率性能測試。

選取NMC-LIC|FP1、FP10為代表性樣品，評估其對固態鋰電池長周期性能的影響。ASSB采用雙層固態電解質隔膜（Li₃InCl₆與Li₆PS₅Cl）和InLi_0.5/Li₆PS₅Cl復合負極，在100 MPa、2.1–3.6 V范圍內循環。C/20循環顯示（圖6a），含F(xiàn)P樣品初始放電容量（130–145 mAh g^-1）高于無FP對照（115–120 mAh g^-1），且未改變電壓特性；含F(xiàn)P樣品達80%容量保持率需40次循環，對照組僅30次。過電位測試（圖6b）顯示，無FP對照組極化最高（0.3–0.45 V），F(xiàn)P1、FP5最低（0.17–0.22 V），F(xiàn)P10略高（0.25–0.30 V），EIS驗證含F(xiàn)P樣品總電阻更低。

多倍率測試（圖6c）顯示，含F(xiàn)P樣品各倍率放電容量均高于對照，高電流密度下電化學特征一致、無副反應；1C循環后降至C/20可恢復大部分初始容量（FP1約125 mAh g^-1，F(xiàn)P10約140 mAh g^-1），電極結構無顯著退化。低C率下FP10性能更優，高C率下FP1因電子與離子傳輸平衡表現最佳，性能提升源于PEDOT:PSSTFSI的混合導電特性。

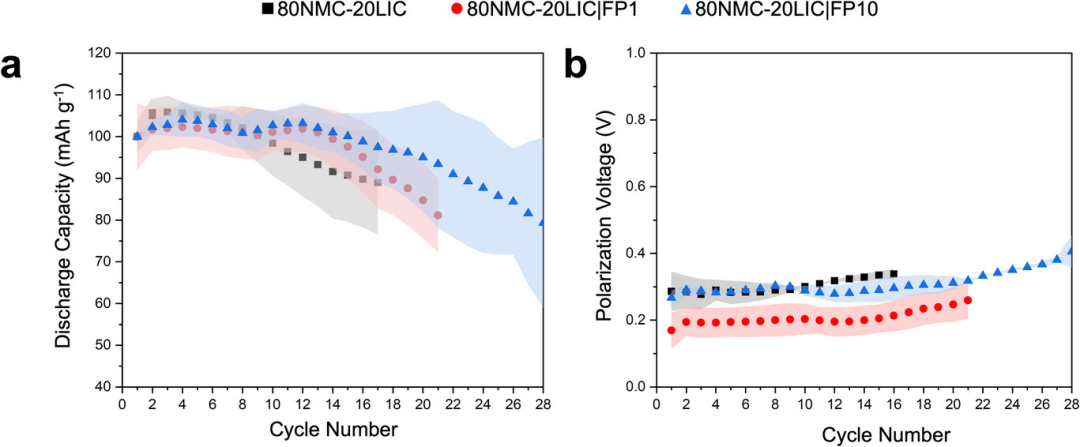

圖7 不同F(xiàn)P含量NMC-LIC|FPX電極在m_CAM:m_{陰極電解質}=70:30 wt.%條件下的電化學性能：(a)C/20循環測試，(b)基于循環數據計算的極化電壓。

制備80 wt.% CAM的PEC（80NMC-20LIC|FPX），其初始放電容量略低于70 wt.%樣品（圖7a），因陰極電解質減少導致離子導電相稀釋，LIC|FP1基PEC離子電導率從0.11 mS cm^-1降至0.03 mS cm^-1。80:20配比下電子導電率約為70:30的兩倍，電子與離子傳輸失衡。極化測試（圖7b）顯示，80NMC-20LIC|FP1初始極化最低（0.17 V），21次循環后升至0.26 V，高于70NMC-30LIC|FP1；無FP樣品極化最高，僅16次循環達0.34 V。80NMC-20LIC|FP10可維持28次循環達80%容量保持率，PEDOT:PSSTFSI通過提升致密性、改善傳導，緩解高負載電極傳輸限制。

【總結】

本研究通過一鍋法將功能聚合物PEDOT:PSSTFSI引入Li₃InCl₆（LIC）固態電解質，制備了高均質性的正極復合材料（PEC），并系統評估了其對機械完整性、電導率及整體電化學性能的影響。未來研究可聚焦于降低電池堆疊壓力、優化溶劑體系以提升聚合物導電性，以及將多功能陰極電解質應用于高鎳NMC等高電壓材料，為高性能可擴展ASSB設計提供指導。

【文章信息】

E. Nazmutdinova, I. M. Nugraha, J. Olchowka, et al.“Enhancing Ion-Electron Transport in Positive Electrode of Solid-State Lithium Metal Batteries With Multifunctional Catholyte Made of Polymer Mixed Ionic-Electronic Conductor PEDOT:PSSTFSI and Li₃InCl₆.” Advanced Energy Materials (2026): e06757. https://doi.org/10.1002/aenm.202506757
