做硬件設計的工程師，誰沒被開關電源的 EMI、PCB 布線、接地問題折磨過？開關電源作為電子設備的 “心臟”，設計和調試的每一個細節都直接決定產品穩定性，而接地設計更是電磁兼容的核心，一步錯就容易出現干擾、誤碼、丟包等問題。
今天就把開關電源設計和接地的 10 大核心重難點拆解清楚，從元器件選型、電路調試到接地方式、信號處理，全是實操干貨，通俗易懂，新手也能直接上手用！

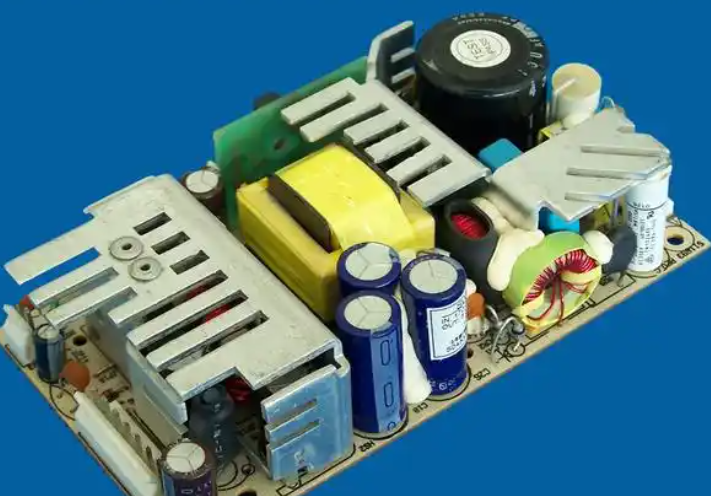

很多工程師對開關電源設計望而卻步，核心還是沒摸透元器件選型的邏輯。其實開關電源主要由開關電源控制器和輸出部分組成，部分控制器集成了 MOSFET，雖簡化 PCB 設計，但靈活性會稍降，按需選擇即可。
調試時最怕后級電路干擾，掌握兩個核心方法，輕松排查問題：
聊完開關電源的設計和調試，接下來重點講接地設計—— 這是很多工程師的薄弱項，也是電磁兼容的關鍵，從定義、符號到實操方法，一次性講透！
首先要明確：接地不是簡單接大地，現代電子設計中，接地是電流返回其源的低阻抗通道，核心要求是低阻抗和通路，不同場景下接地的含義也不同：線路工程師眼中是線路電壓參考點，系統設計師眼中是機柜 / 機架，電氣工程師眼中是安全地線。
PE、PGND、FG：保護地或機殼
接地主要有單點接地、多點接地、混合接地，單點接地又分串聯和并聯，核心是根據電路頻率和復雜度選擇：
電子信號會找最低阻抗的回流路徑，這一特性直接決定了 PCB 布線的好壞，做好 3 點，從根源減少干擾、保證信號質量：
模擬信號需要干凈的地參考，而數字信號變化快，數字地會產生大量噪聲，若二者混接，噪聲會直接干擾模擬信號，影響精度。正確做法：模擬地和數字地分開處理，再通過細走線單點連接，或串 0 歐姆電阻連接，阻隔數字地噪聲竄入模擬地；若模擬部分附近的數字地本身很干凈，也可合并，無需死板分開。
核心原則：就近接地！若采用有完整地平面的多層板，只需保證走線連續、減少過孔數量、靠近地平面 / 電源平面即可，操作簡單又高效。
串口、網口 RJ45 等對外接口，接地不好易出現誤碼、丟包，還會成為電磁干擾源。正確做法：單獨分割出獨立的接口地，與信號地用細走線連接（可串 0 歐姆 / 小阻值電阻），阻隔信號地噪聲；同時做好接口地和接口電源的濾波，避免干擾向外擴散。
帶屏蔽層的電纜，屏蔽層必須接接口地，而非信號地！信號地有大量噪聲，若屏蔽層接信號地，噪聲電壓會驅動共模電流沿屏蔽層向外干擾，成為最大的噪聲源（前提是接口地本身保持干凈）。
開關電源設計的核心是元器件和參數的性能成本平衡，調試的關鍵是隔離后級 + 排查反饋采樣；而接地設計的核心是低阻抗回流通道，根據電路頻率選對接地方式，做好信號回流處理，分開關鍵地平面，就能從根源減少電磁干擾。
隨著電力電子技術的發展，開關電源已廣泛應用于計算機、通訊、程控交換機等各類設備，掌握這些設計和接地的實操技巧，不僅能解決實際問題，更能提升產品的穩定性和可靠性，新手工程師吃透這些，能少走幾年彎路！
