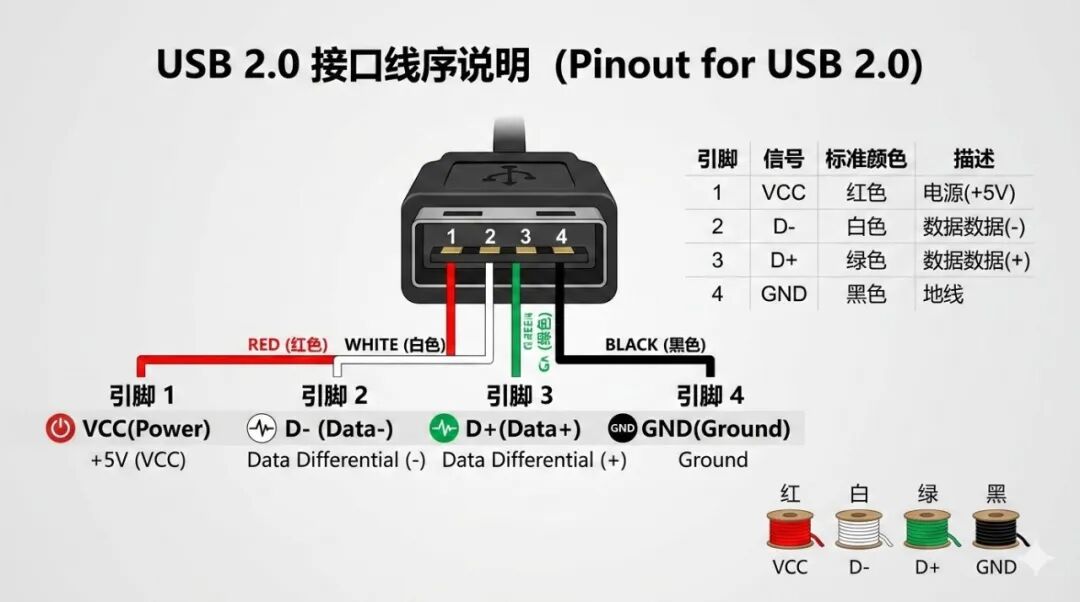

十年前，USB接口很簡單：
5V供電，D+ / D- 兩根線，地，沒了，頂多是物理形態的不一樣。
現在呢？
一個Type-C口可能同時承擔：
USB3.2 10Gbps 差分信號
DP Alt Mode 視頻
PD 20V/28V 高壓
正反插自動識別
多路信號復用
ESD、過流、浪涌保護
這已經不是一個簡單的接口問題了，而是一個高速信號的路由系統。信號的通斷、切換和路由是方案開發中經常出現的需求，而這里面，有一個核心元器件非常重要，就是高速模擬開關。
提起沁恒，大部分人記憶中都是，跟USB相關的芯片，先找沁恒。沒錯，沁恒不止出過多款爆款USB芯片，還做了一個模擬開關芯片產品大全（約30款），覆蓋了：
下面我們重點介紹幾款：

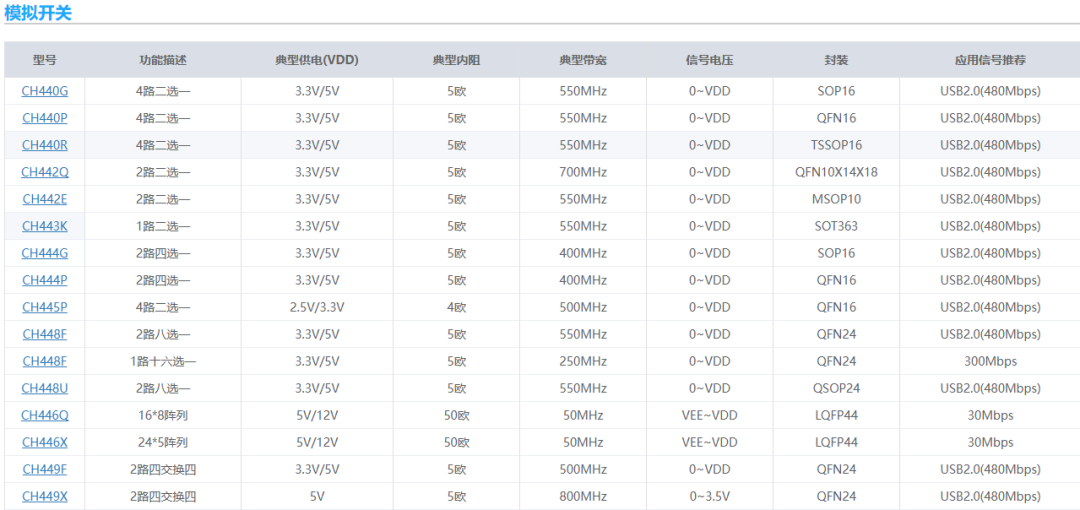

CH44x系列模擬開關主要面向480Mbps的USB2.0和頻率在1GHz以下的應用，包含從CH440到CH449的多個型號，覆蓋1路二選一、2路二選一、2路四選一、2路八選一、4路二選一、1路十六選一、2路四交換四、16x8陣列、24x5陣列等等。

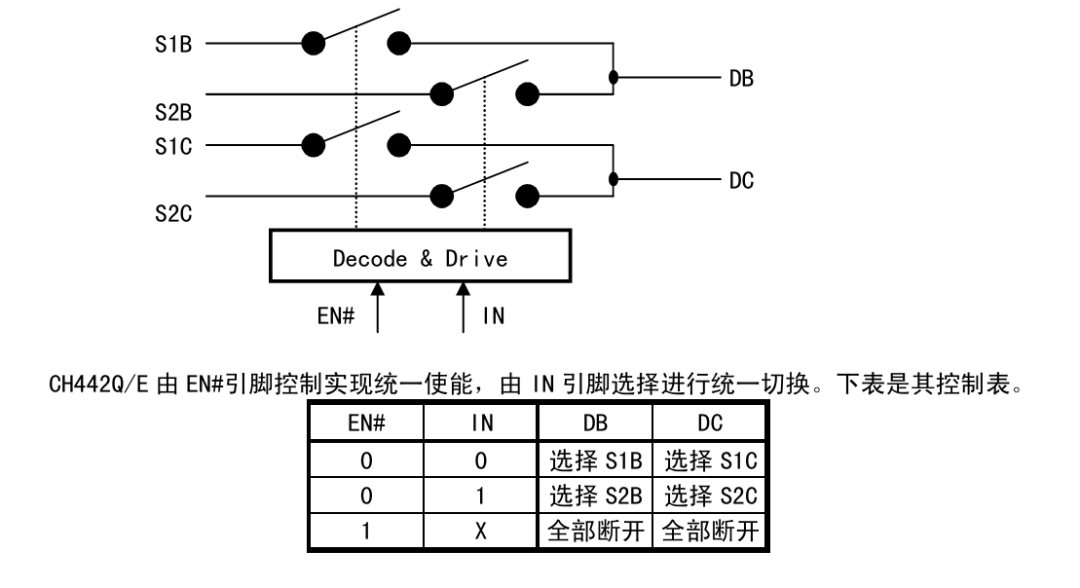

其中，CH442Q 是一款低阻、高帶寬的 DPDT 雙向模擬開關芯片，每路 2 選 1，總共支持 2 組信號的切換。
CH442主要用來在 USB 或視頻等高速差分信號路徑上做“二選一”或信號切換，性價比高、體積小（QFN10L14X18），1.4x1.8mm，在國產 USB2.0 相關外設、KVM、信號切換器中很常見。
比如，我們有一個控制器，對外只有一個USB-C口，我們需要用它實現兩種功能：
功能一：USB-C口可以連接到主控MCU，進行固件更新或者傳輸數據。
功能二：USB-C口可以切換到板載的串口轉USB（如CH340、CH343），此時工程師可以直接查看日志輸出。
此時，我們用CH442Q就可以非常方便的進行切換，用跳線帽或者程序控制IN引腳的高低電平即可進行切換。
CH44x系列型號很多，大家可以根據自己的應用進行選擇。

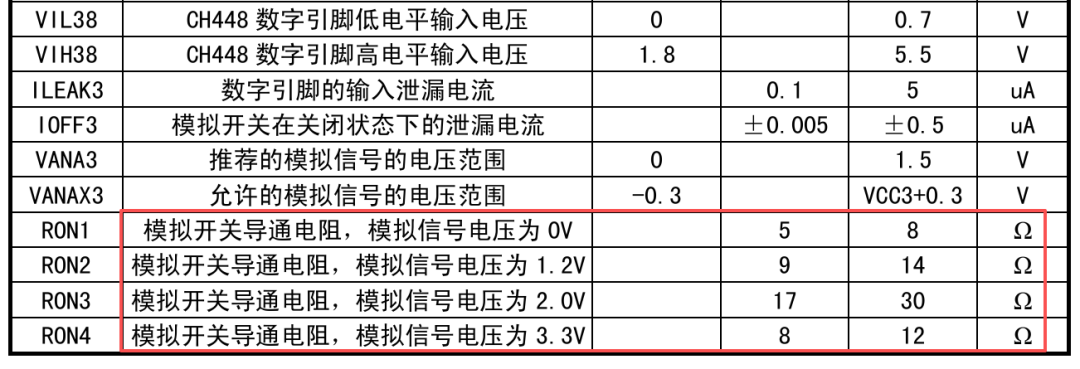

性能方面，雙8選1模擬開關CH448，相比老式8選1開關，導通電阻下降了10倍，速度和帶寬都得以明顯提高。

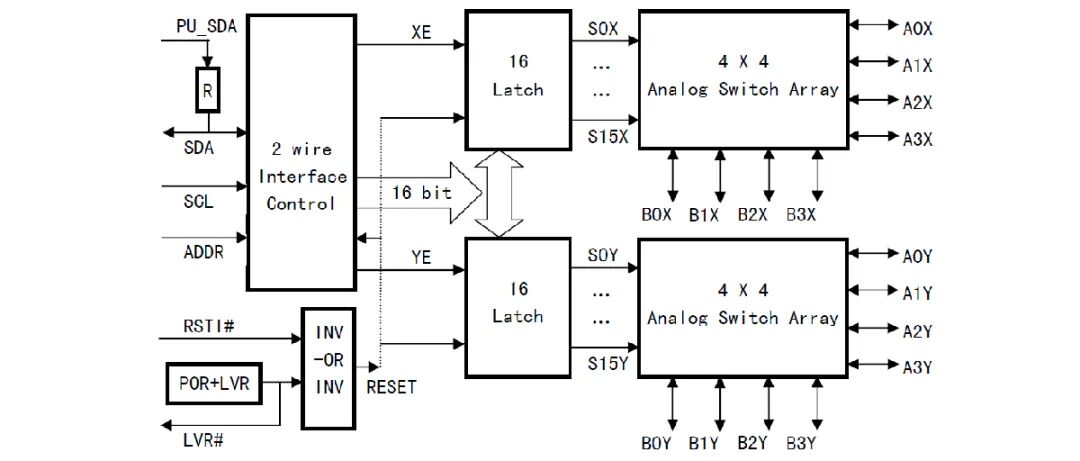

CH449 是4x4 矩陣的差分信號模擬開關芯片。包含32 只模擬開關，分為兩組，分布于兩個4x4信號通道矩陣的各個交叉點，每只模擬開關都可以獨立的開啟或者關閉，從而實現4x4 差分信號通道的任意動態連接。
這個就好玩兒了，通過Matrix Switch，自由度高，可以用于視頻或者USB 差分信號四進四出之間的動態交換和組合切換。
如果說CH44x系列芯片是國道，那么CH48x系列就是高速。
CH48x系列芯片面向5Gbps超高速USB3.0等頻率在GHz級別的應用，可以理解為USB3.0信號的“高速交通樞紐”，包含CH481到CH486的多個型號，讓5Gbps、10Gbps的信號在不同線路之間安全、快速地切換。
它解決的核心問題是：
在設備里需要讓USB3.0信號在多條線路之間切換，同時保證超高速信號的完整性。

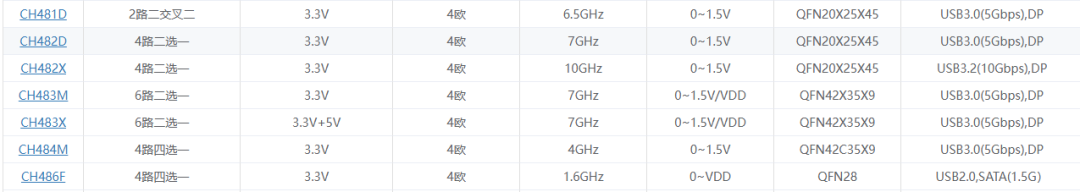

同系列芯片：

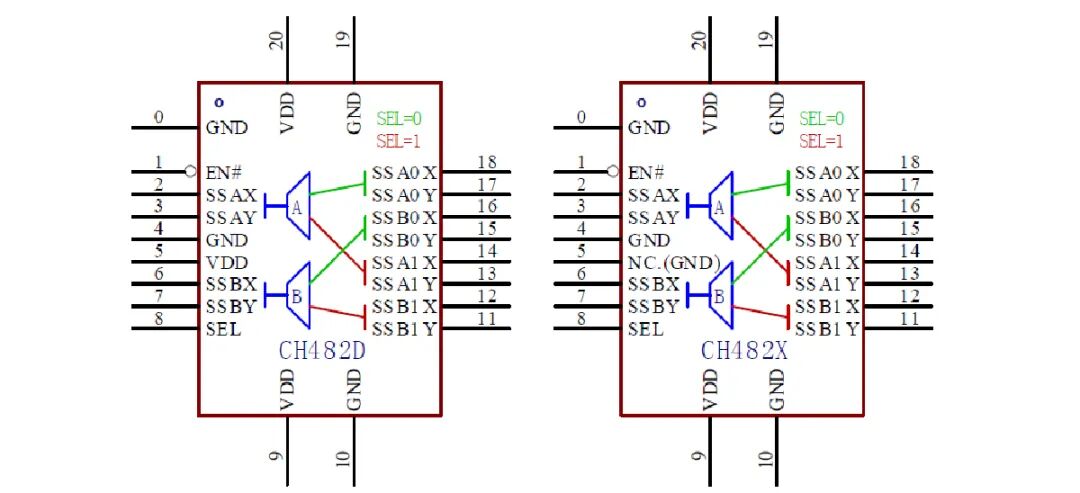

特別地，2路差分信號二選一的CH482X的典型帶寬為10GHz，可以用于USB 3.1 Gen2即Super Speed+、PCIe Gen1/2/3、 SATA/SAS 3G/6G、Display Port 等信號的切換。

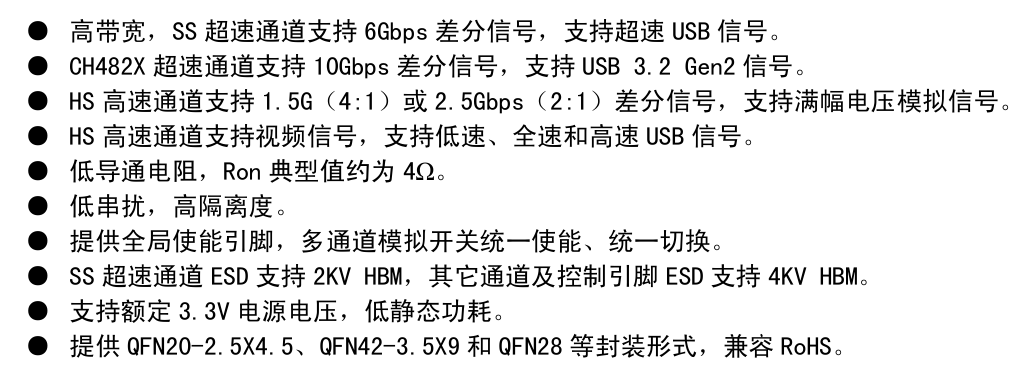

芯片優勢：

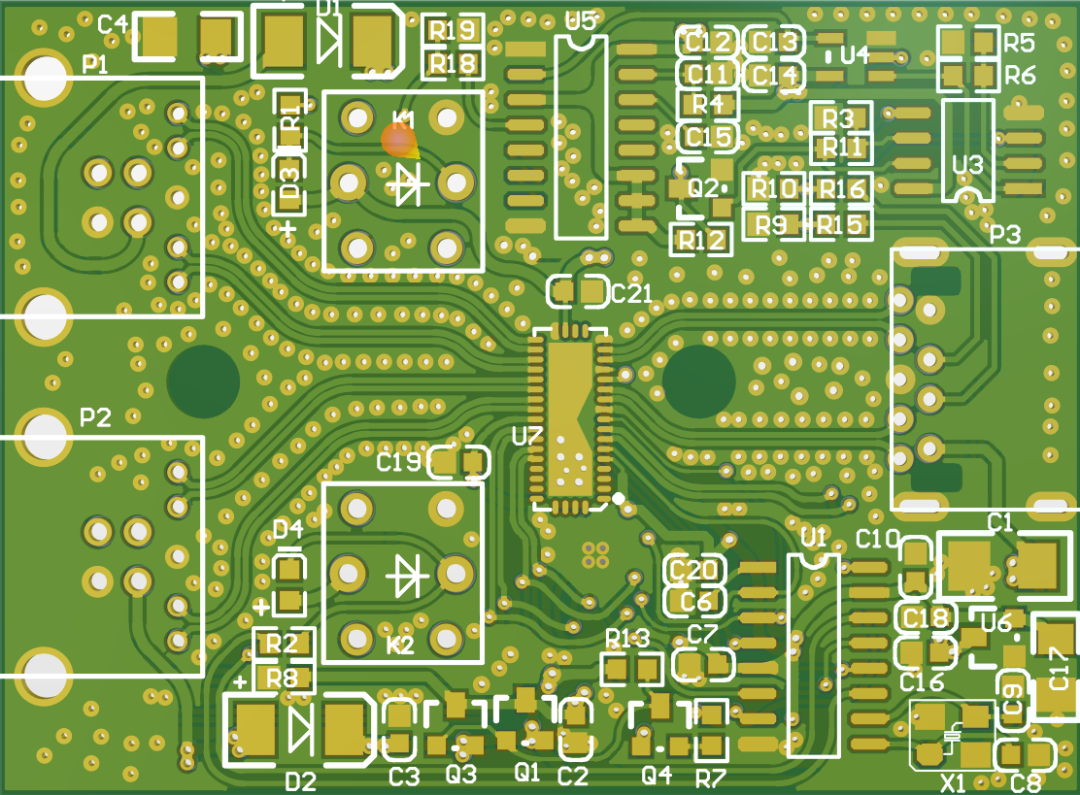

CH483M和CH483X在包含CH482D全部模塊的基礎上，還另包含1路差分高速信號二選一模擬開關，合計QPDT+DPDT，可以用于USB 3.0 Super Speed & USB 2.0 High Speed、PCIe Gen1/2 & Refclk、Display Port等3路差分信號的二選一切換。下圖是一個USB3.0 Share的Demo，采用了CH483M：

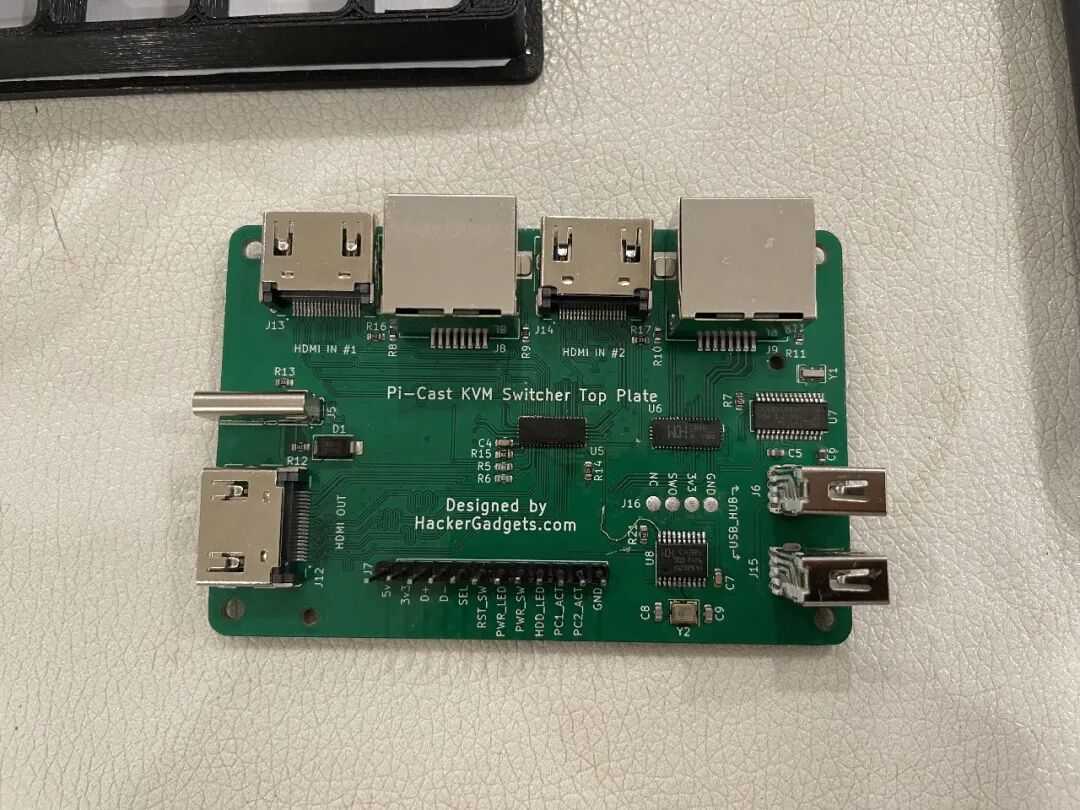

一個開源項目，專為PiKVM 打造的開源KVM 切換器，不僅可以切換HDMI 和USB 信號，還可以切換ATX 信號，其中用了CH483M：

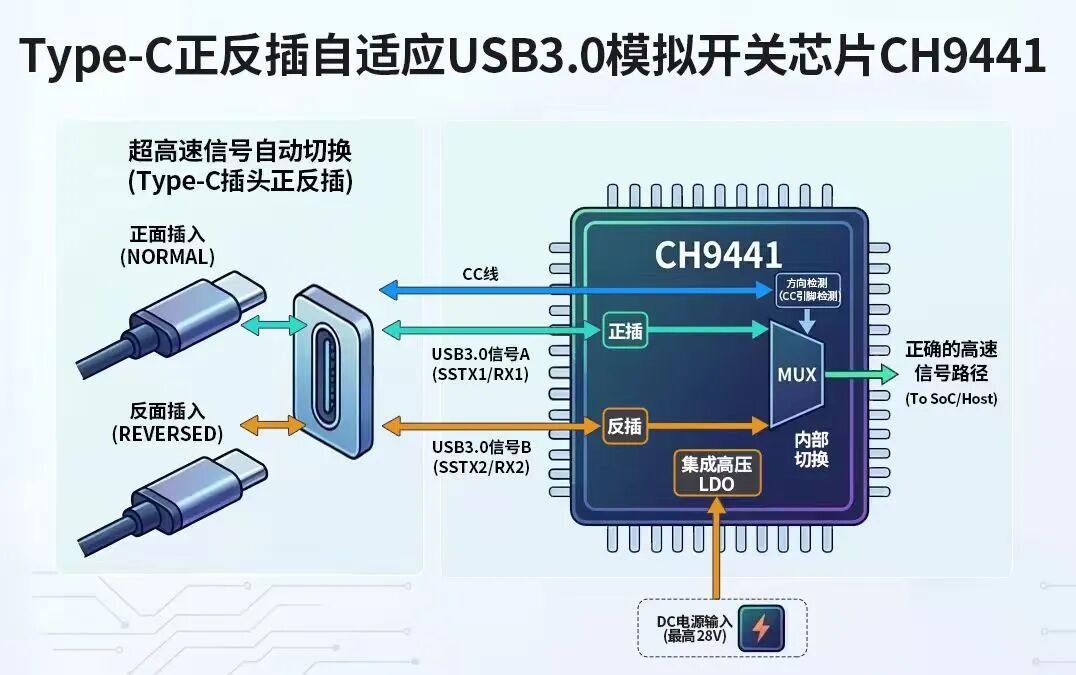

CH9441更像是Type-C接口里的高速交通指揮員。
在 Type-C 接口中，由于插頭可以正反插，超高速信號線路其實有兩套。

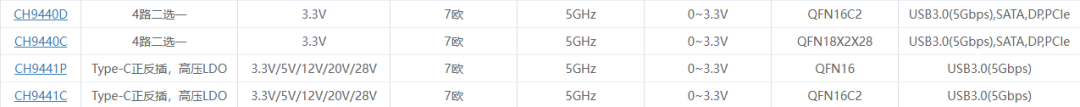

CH9441的作用就是自動判斷Type-C插頭正反方向，并把USB3.0的超高速信號切換到正確的線路上，既能用于Type-C供電端，也能用于受電端的應用。同時芯片內部集成了高壓LDO，支持3.3V、5V、12V、20V或28V等電源電壓。
CH9441帶寬高，支持6Gbps差分信號，支持SS超速USB3.2 Gen1信號，4個雙向二選一模擬開關QPDT，組成2對差分通道。普通的A口母座加一個CH9441，就可以升級C口母座了。
相較于CH9441通過CC引腳識別Type-C正反插實現自動切換，CH9440則是通過SEL引腳高低電平控制通道切換，支持USB 3.0 Super Speed、PCIe Gen1/2、SATA/SAS、Display Port等不同信號的切換。
CH9440的 EN# 和SEL信號電壓獨立于電源電壓，可以直連MCU或FPGA的IO引腳，支持5V、3.3V、2.5V、1.8V等多種電壓的控制信號，無需額外的電平轉換電路。
需要注意CH9440內部沒有高壓LDO。
CH9442是USB 2.0高速差分信號DPDT二選一模擬開關芯片，包含CH9442Q、CH9442X等多個型號。其中CH9442Q與前面第一點講到的CH442Q引腳兼容，但對外端口可承受28V耐壓，用于手機、PAD等同時支持高壓充電和USB通訊的Type-C口，可以保護USB通訊芯片。

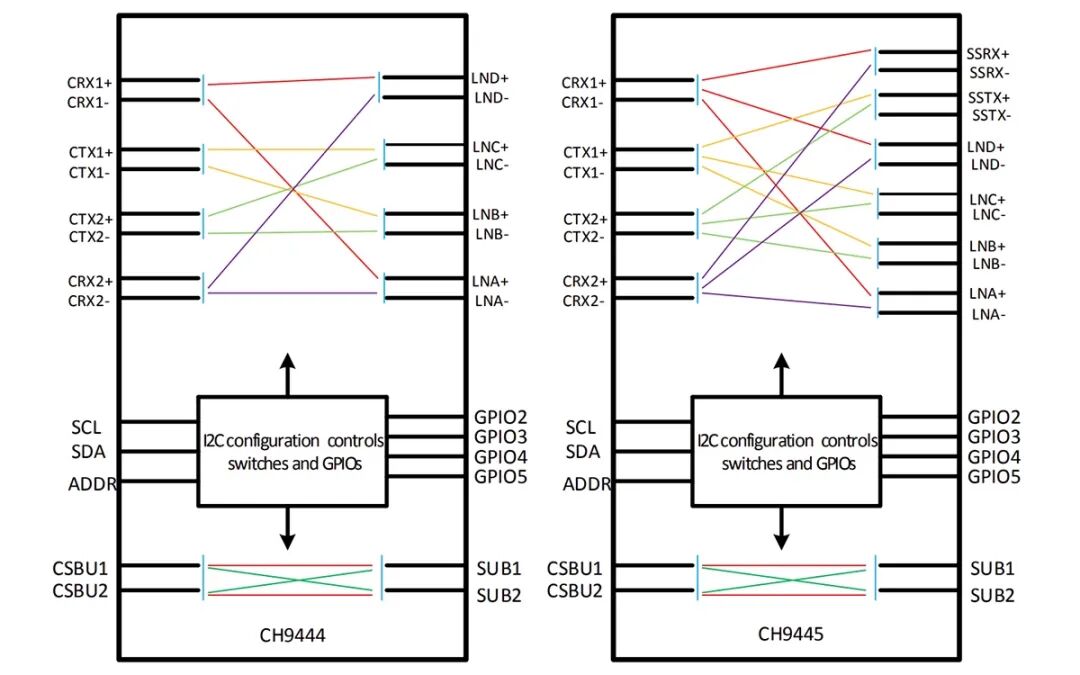

CH9444可以實現DP1.4 8Gbps、USB3.0、480Mbps等差分信號的交叉路由切換，用于平板電腦、筆記本電腦、拓展塢的Type-C轉4 Lane DP等應用。
CH9445比CH9444多了兩對差分信號引腳，增加了USB3.1通道，支持USB 10Gbps差分信號，可用于Type-C轉2 Lane DP+USB3等應用。
如果你在做USB Hub、Type-C擴展、超高速信號切換、測試設備、手機/平板接口設計，沁恒這套模擬開關產品線值得系統研究一遍。
