隨著人工智能算力需求持續飆升，芯片系統面臨的“數據搬運”瓶頸愈發突出。近日，法國微納技術研發機構 CEA-Leti 與光互連初創企業 NcodiN 宣布建立戰略合作關系，雙方將共同推動基于300mm晶圓工藝的硅光子技術產業化，以面向下一代AI芯片和高性能計算系統的高速光互連需求。

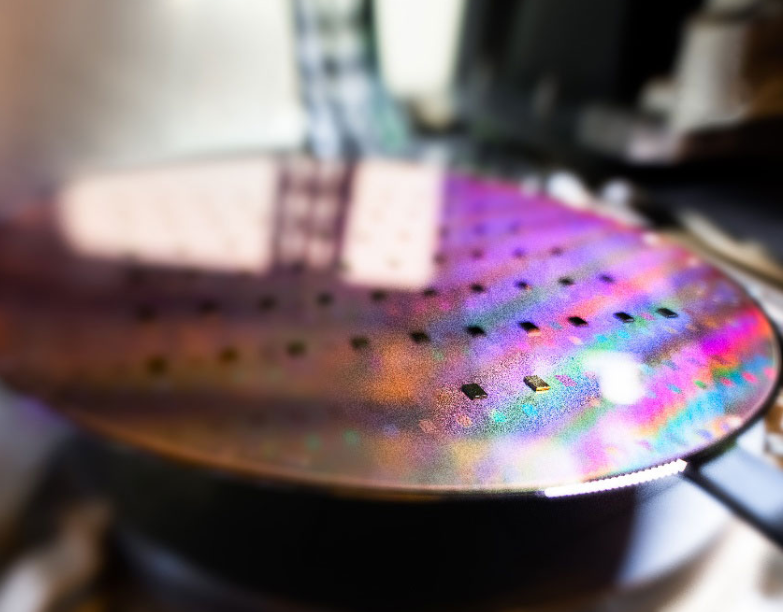

采用直接鍵合與高精度對準技術將III-V族半導體芯片鍵合至300毫米晶圓
NcodiN成立于2023年，總部位于法國帕萊索，專注于開發集成納米激光器的光互連技術。該公司在2025年11月完成了1600萬歐元的種子輪融資，目標是解決當前高端計算系統中的關鍵瓶頸——數據在芯片之間傳輸效率不足的問題。隨著計算規模不斷擴大，傳統銅互連在帶寬、功耗和傳輸距離方面逐漸難以滿足需求，產業界正加速向光互連方案轉型。
此次合作的核心，是將NcodiN的光學中介層（optical interposer）技術導入300mm硅光子制造平臺。相比傳統小尺寸試驗平臺，300mm晶圓工藝能夠顯著提升制造規模和生產效率，也是當前先進CMOS半導體制造的主流工藝節點。通過這一轉型，雙方希望推動光互連技術從實驗室概念驗證階段走向工業化生產。
NcodiN正在開發的核心技術平臺名為 NConnect。該平臺采用納米激光器作為光源，據稱其尺寸比現有行業標準激光器小約500倍，可在極小面積內實現高密度光源集成?；谶@種技術構建的光子中介層，可實現超過5000個納米激光器每平方毫米的集成密度，同時將數據傳輸能耗降低至約0.1 pJ/bit。
依托CEA-Leti在光子集成與先進封裝領域的長期技術積累，雙方計劃將納米激光器技術遷移至300mm硅光子平臺，實現晶圓級光互連制造。該方案通過將III-V族半導體激光器芯片與硅晶圓進行直接鍵合，并利用高精度對準技術實現異質集成，從而兼顧硅光子平臺的大規模制造能力與III-V材料優異的光學性能。
NcodiN聯合創始人兼首席執行官 Francesco Manegatti 表示，傳統光子器件體積較大且效率有限，一直是制約光互連規模化應用的重要因素。通過納米激光器技術，可以顯著縮小光源尺寸并提升能效，從而為大規模光互連鋪平道路。此次與CEA-Leti的合作，將重點驗證NConnect平臺在300mm晶圓制造環境中的兼容性，這是實現商業化生產和降低系統成本的關鍵一步。
CEA-Leti首席執行官 Sébastien Dauvé 也表示，將光子技術遷移至與CMOS兼容的300mm制造平臺，是光互連技術邁向產業化的重要轉折點。只有在這樣的制造規模下，光互連方案才能在成本、可靠性和產能方面滿足人工智能產業快速發展的需求。
總體來看，隨著AI算力規模不斷擴大，芯片間數據傳輸已成為系統性能的重要制約因素。光互連被認為是突破這一瓶頸的重要技術方向。CEA-Leti與NcodiN此次合作，正是推動硅光子技術從科研探索邁向規?；a(chǎn)業應用的一步，也為未來AI芯片與高性能計算系統構建更高效的數據通信基礎設施提供了新的技術路徑。
