同時，如果用單片機實現檢測電流進行保護的話需要消耗大量CPU時間，因此我用硬件電路設計了一種帶自鎖功能的過流保護模塊，這對于過流保護可以實現模塊化，方便使用。
該模塊采用ACS712霍爾傳感器采集電流，可將正負過流保護值可以分開來設定，將輸出轉為0-3.3V的電壓，方便DSP采樣，最后繪制了PCB，制作了出來。
采樣電路的比較
電流采樣電路通常有“高（壓）端電流采樣”和“低（壓）端電流采樣”和“霍爾傳感器采樣”三種采樣電路，如下圖所示，給出高端和低端兩種采樣電流形式。

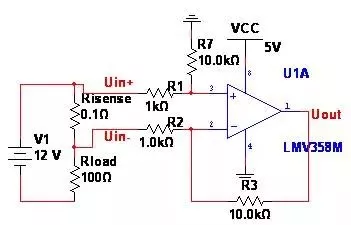

低端電流采樣

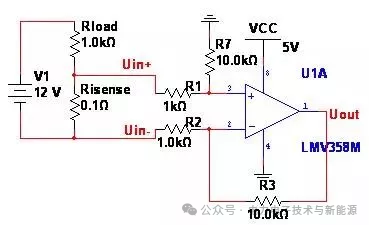

高端電流采樣
高端電流檢測具有如下特點：
優點：可以檢測區分負載是否短路、無地電平干擾
缺點：共模電壓高，使用非專用分立器件設計較復雜、成本高、面積大
低端電流檢測具有如下特點：
優點：共模電壓低，可以使用低成本的普通運算放大器
缺點：檢測電流電阻的引入地電平干擾，電流越大地電位干擾越明顯，有時至?xí)绊懾?fù)載
霍爾傳感器采樣具有如下特點：
優點：對采樣信號進行隔離，適合大功率場合
缺點：易受到電磁干擾的作用
本設計考慮到通用型，同時整個系統電流采樣保護都與控制部分隔離的情況，采用霍爾電流傳感器ACS712進行電流采樣。
ACS712采用單電源5V供電，輸出具有很好的線性度，如下圖所示。
ACS712輸出電壓與檢測的電流關系
可以看出，當檢測電流為0A時，輸出2.5V，當電流為+5A時輸出電壓3.5V，當電流為-5V時輸出為1.5V，具有很高的線性度。但是通常DSP的AD采樣量程時0-3.3V的，這就需要運行進行調理，轉換為0-3.3V之間的電壓。
（注意：由于運放是單電源5V供電，因此需要用軌對軌運放，如LMV358。）

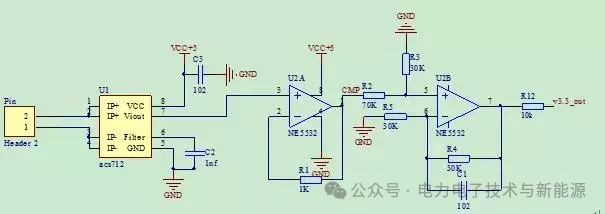

由于ACS712輸出帶載能力有限，通常采用一級電壓跟隨提高帶載能力。之后在后級先用電阻分壓，再送入同相比較端，同相放大一倍。分壓電阻R2、R3需要先將0-5V的電壓分為0-1.5V的電壓，因此電阻比為3：7。在后級同相比例放大兩倍即為0-3V之間的電壓值。電路如下圖所示：
輸出調理電路

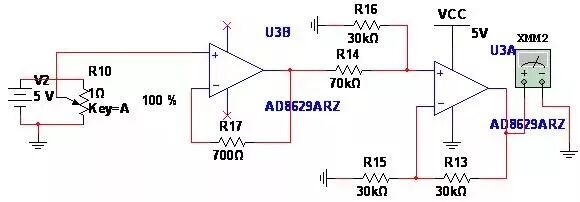

調理電路仿真
本設計的重點在于當出現過流后能自動切斷輸出，并保持切斷的狀態。這就需要對電流信號進行比較和對輸出信號進行鎖存。
本設計考慮到正負過流保護值可能不同，同時觸發器通常有兩路輸入輸出，因此設計了兩路保護電路，通過按鍵進行復位。
鎖存及復位電路的設計
下圖為比較和鎖存部分電路，用到D觸發器74HC74和電壓比較器。
74HC74是一種雙D型觸發器，有設置和重置引腳，正脈沖觸發。此處直接用運放當作比較器用，需要注意的是運放通常是推挽輸出，比較器是集電極開路輸出，若換做比較器的話，需要加上拉電阻，可以實現“線與”。
比較和鎖存電路圖
74HC74的控制邏輯如下表所示，本次設計用到的小表中黃色強調部分的邏輯。當電流小于設定的過流保護值時，比較器輸出為低電平。
一旦出現過流，比較器輸出高，產生上升沿到74HC74的CP端，數據位的高電平被鎖存到輸出端Q，反相輸出端 輸出為低電平。
74HC74邏輯圖
當復位按鍵被按下時， 為低電平有效，表現為表中綠色部分邏輯，輸出端Q為低電平，與保護時邏輯反相。

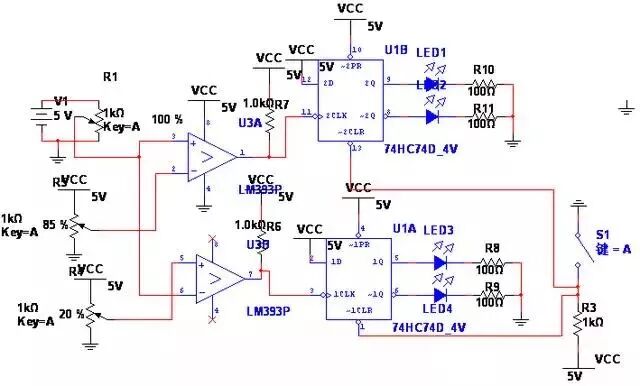

以上控制部分邏輯通過Multisim進行了仿真，其中所有的模擬量給的是通過電阻分壓給的，仿真電路如下：其中R1為模擬ACS712的輸出，R4為負過流保護設定值，R5為正過流保護設定值。
控制部分邏輯仿真電路圖
外部控制信號輸入

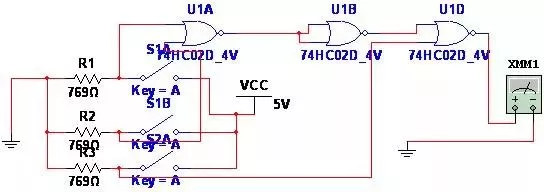

為了方便DSP/MCU控制繼電器，如下電路實現了控制信號和兩路過流信號的“或”邏輯運算，通過Multisim仿真可以看出，只要任意開關閉合（被置為高電平），輸出變?yōu)榈碗娖健?/span>
圖4-5 外部控制端邏輯圖及Multisim仿真
下圖為P溝道MOSFET驅動繼電器電路圖，由于74HC74輸出驅動能力有限，輸入輸出電流只有20mA，而繼電器通常要求驅動能力為100mA以上。
因此可以通過如下驅動P溝道Mosfet的方法提高帶載能力：當SAFE+、SAFE、-SD端都為低電平時，DRIVE端為高電平，Q1的GS端電位為0，MOSFET關斷；當DRIVE端為低電平時，MOSFET導通，驅動繼電器動作。
繼電器及驅動電路圖
由于繼電器鐵芯有電感作用，因此在需要反并聯二極管續流。當關斷時，二極管導通，提供續流通道。
狀態指示部分電路圖
