高精度晶振
在許多系統中，晶振是產生振蕩信號的核心；原子系統是提供長期穩定的參考標準。
高精度晶振依靠石英晶體的壓電效應產生穩定振蕩頻率。通過溫度補償TCXO或恒溫控制OCXO，晶振可以在較寬溫度范圍內保持穩定輸出。其主要特點為短期穩定性高、啟動速度快、體積小、功耗低。
局限性：
晶體會隨著時間產生老化漂移，因此部分高精度系統需要進行周期校準。
溫度、震動等因素可能影響晶振穩定性。
長期穩定性不如原子頻率標準。
高精度晶振也在更高穩定度、更低功耗和更小尺寸方向持續發展，為各類電子系統提供可靠的時間與頻率基準。
銣原子時鐘
6 834 682 611 Hz

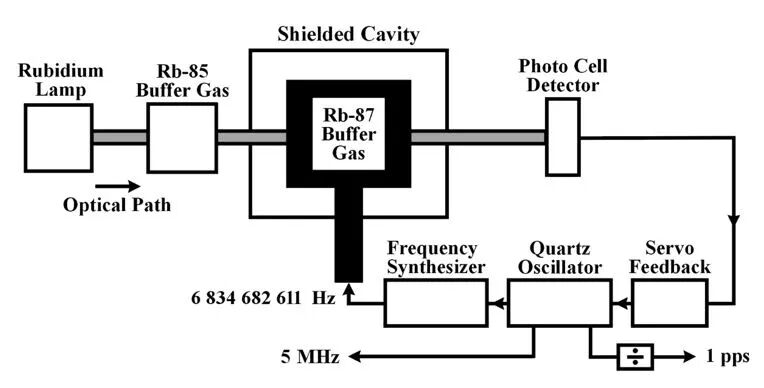

當微波頻率與該原子躍遷頻率完全一致時，原子會發生共振吸收，從而形成極其穩定的頻率參考。一個典型的銣原子鐘主要由以下部分組成：
銣燈：原子鐘的光源，內部含有Rb-85同位素。
光路緩沖區：讓光進入原子蒸汽池時更穩定
原子蒸氣池：Rb-87原子蒸汽和緩沖氣體
光電探測器：檢測原子是否在共振狀態
伺服反饋控制電路：如果偏離，會產生誤差信號，再去調節頻率
石英晶振：通常是5MHz或10MHz，是系統的基礎頻率。用原子去校準晶振。
頻率合成器：如果晶振頻率太低，頻率合成器會把晶振通過倍頻編程6.834GHz去激勵Rb-87原子。
我們可以簡單理解為：
銣原子鐘 = 晶振振蕩器 + 原子頻率校準系統
其中，晶振負責產生穩定振蕩信號，原子躍遷頻率則提供長期穩定的參考標準。原子鐘主要特點為長期穩定性極高、漂移極小，適合長期連續運行、常用于科研、衛星導航和時間基準系統。其局限性為成本高、體積大、功耗高；啟動時間較長、系統結構復雜。
