奧迪e-tron BMS系統分析

歡迎加入技術交流QQ群（2000人）：電力電子技術與新能源 693759711

高可靠新能源行業頂尖自媒體

在這里有電力電子、新能源干貨、行業發展趨勢分析、最新產品介紹、眾多技術達人與您分享經驗，歡迎關注微信公眾號：電力電子技術與新能源(Micro_Grid)，論壇：www.21micro-grid.com，建立的初衷就是為了技術交流，作為一個與產品打交道的技術人員，市場產品信息和行業技術動態也是必不可少的，希望大家不忘初心，懷有一顆敬畏之心，做出更好的產品！

電力電子技術與新能源論壇

www.21micro-grid.cn

小編推薦值得一看的書單

• The Power MOSFET 應用手冊

• [視頻]反激電路Flyback

• 車用永磁同步電機控制及弱磁方法

• [視頻]IGBT模塊技術參數詳解

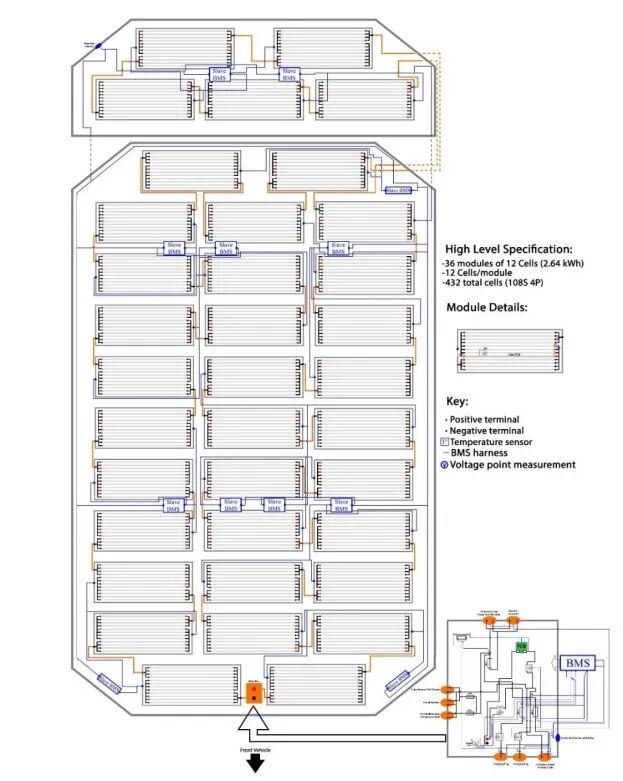

圖1 電池系統結構圖

在圖1的右下角是BMS，它是由一個電池管理控制器(BMC)，12個電池模組控制器(CMC),電池接線盒(BJB)和電流電壓傳感器(CVS)組成，詳細的結構如圖2所示，另外整個BMS是由Marquardt和Dr?xlmaier提供的。

圖2 BMS

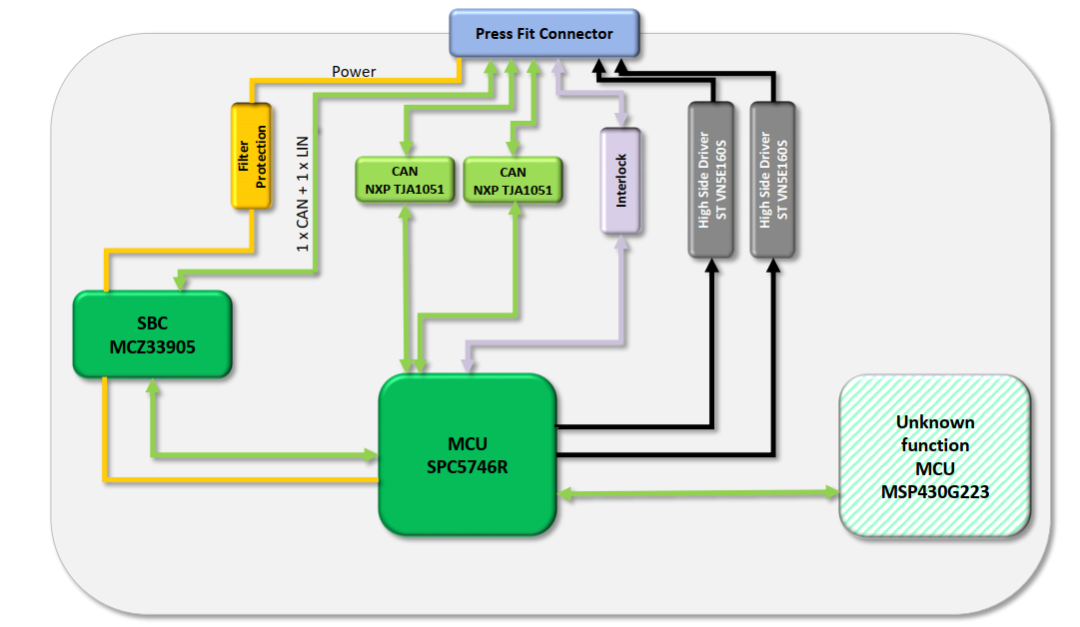

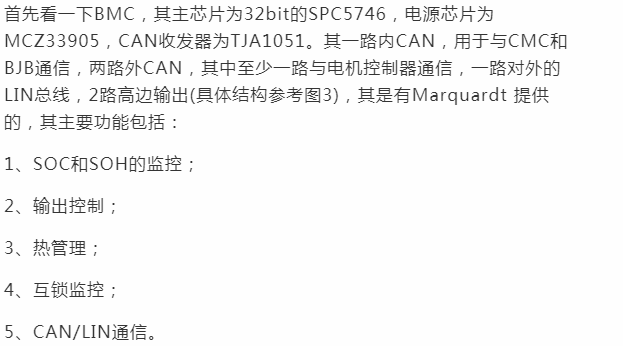

圖3 BMC結構圖

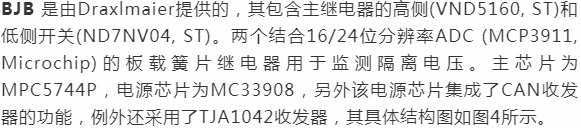

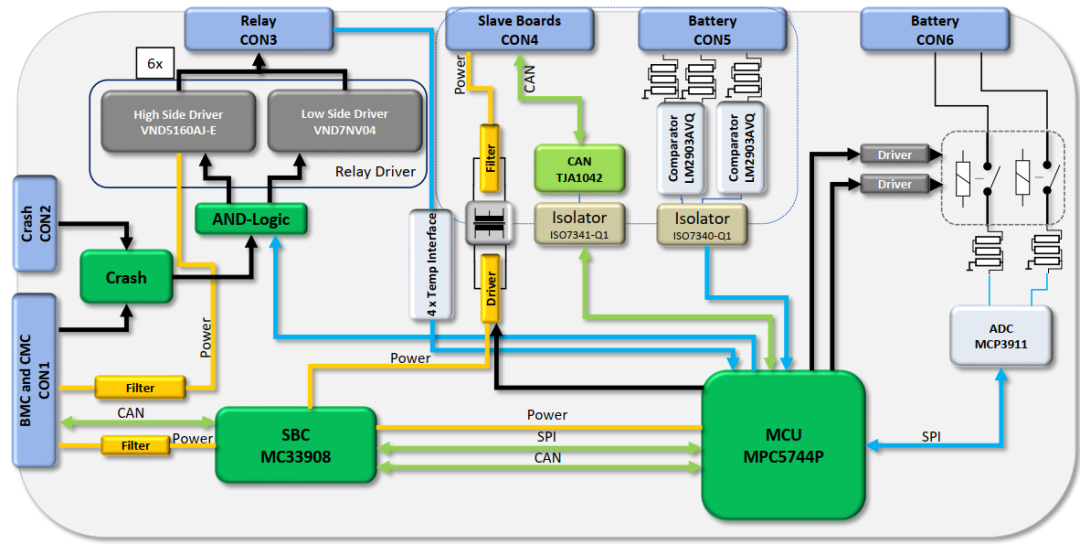

圖4 BJB結構圖

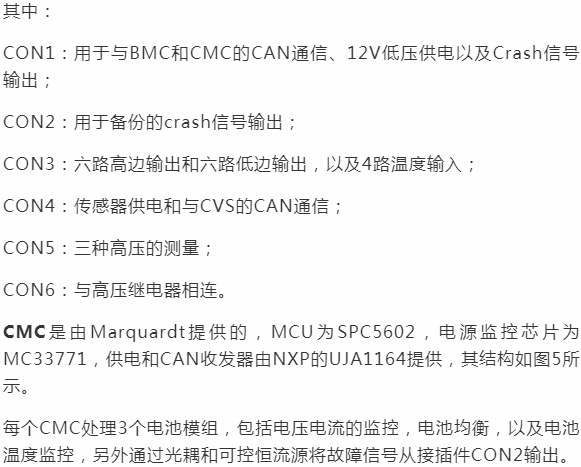

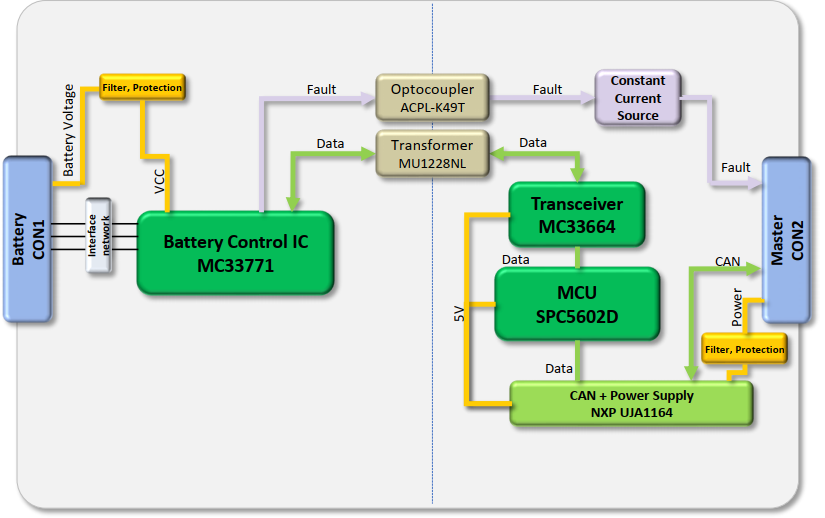

圖5 CMC結構圖

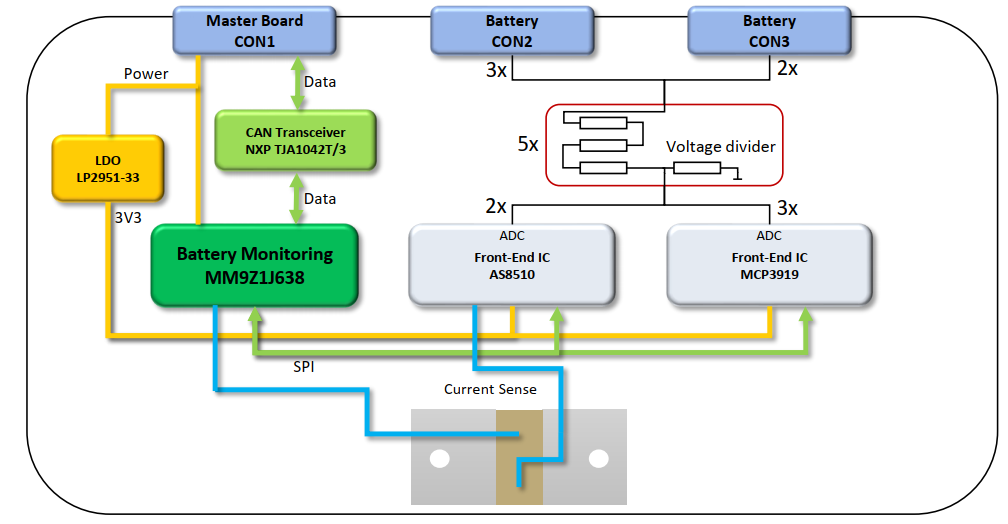

最后看一看 CVS ，CVS是由Draxlmaier提供的，其具有5個同步高壓測量(利用AS8510和MCP3919)和兩個冗余電流測量(MCP3919和MM9Z1J638BM2EP)。數據處理由電池監測傳感器(MM9Z1J638BM2EP，freescale)管理，詳細結構如圖6所示。

圖6 CVS的結構圖
