在進行較大電壓、較大電流供電產品的研發設計時，測試產品在啟動瞬間的沖擊電流（Inrush Current）是一個至關重要的環節。過大的沖擊電流可能對電源、電池及電路元器件造成損害，影響產品的穩定性和壽命。

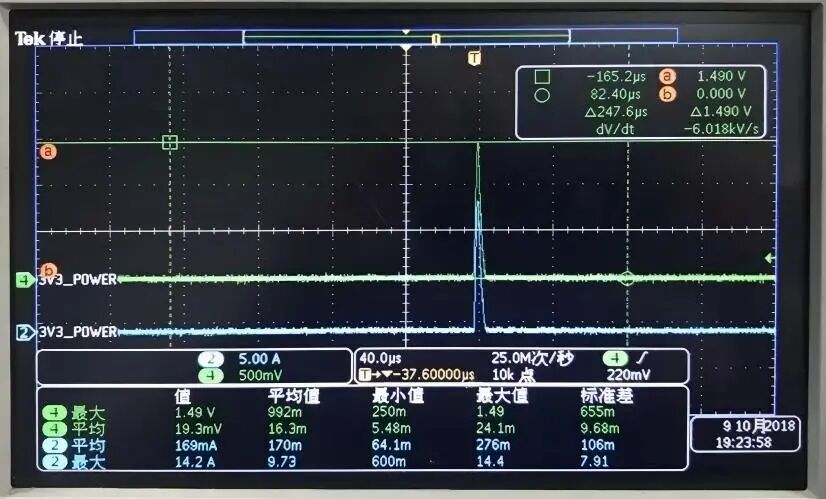

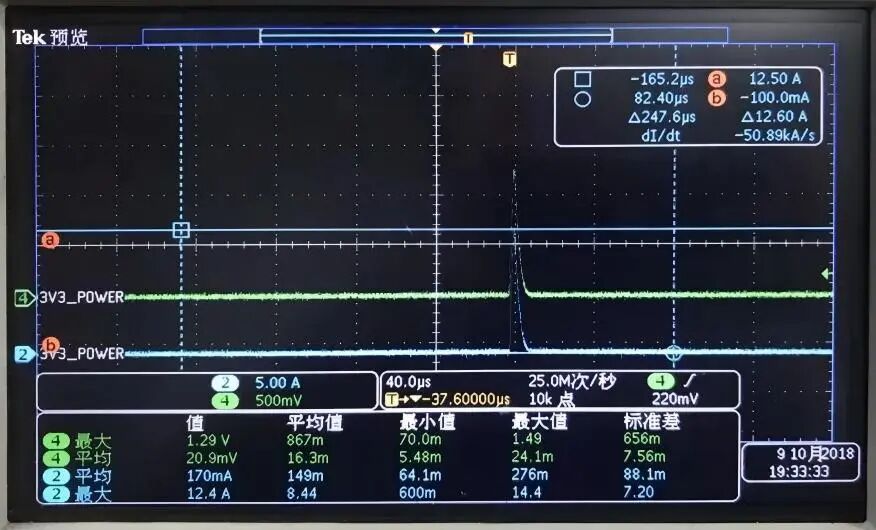

在一次項目測試中，某電路板在通電啟動瞬間，產生了非常大的沖擊電流。通過示波器監測發現，其峰值電流一度達到了14A以上，如下圖所示，這對電池和電路構成了潛在風險。
針對這一問題，通常的解決方案是增加緩啟動（Soft-start）電路。

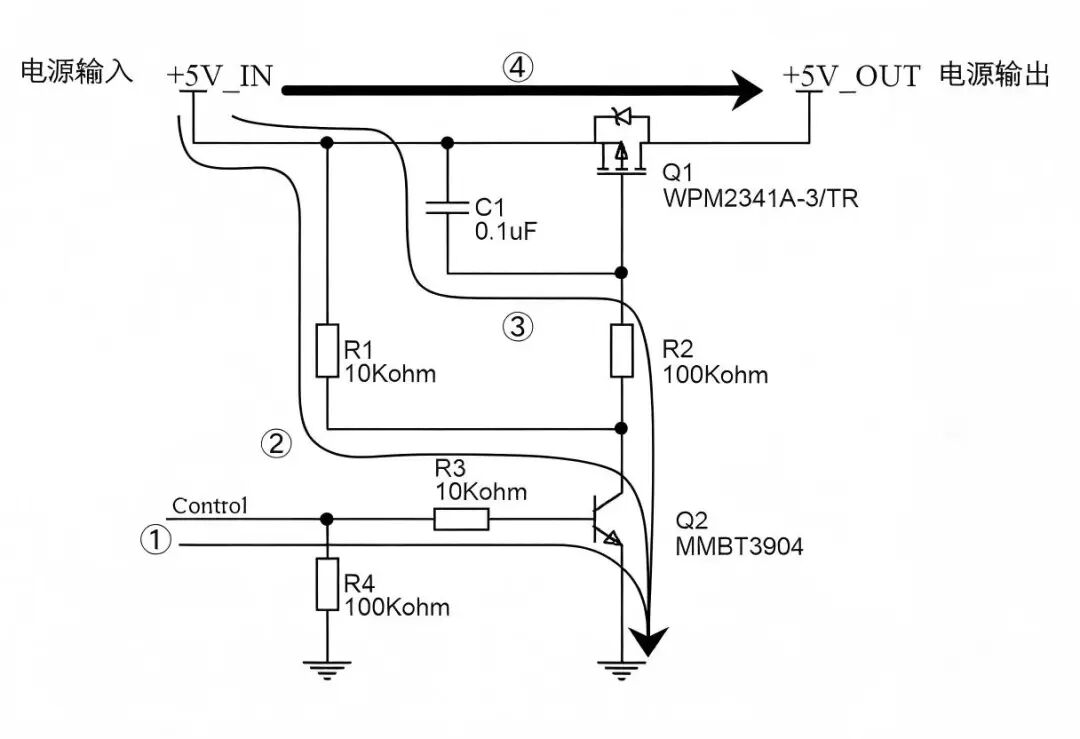

該電路的電源通路主要由一個PMOS管負責通斷控制。PMOS的導通與關斷則由單片機（MCU）的IO口通過驅動一個三極管來實現。緩啟動電路的設計核心在于減緩PMOS管的導通速度，從而平滑地建立電流，避免瞬時峰值。

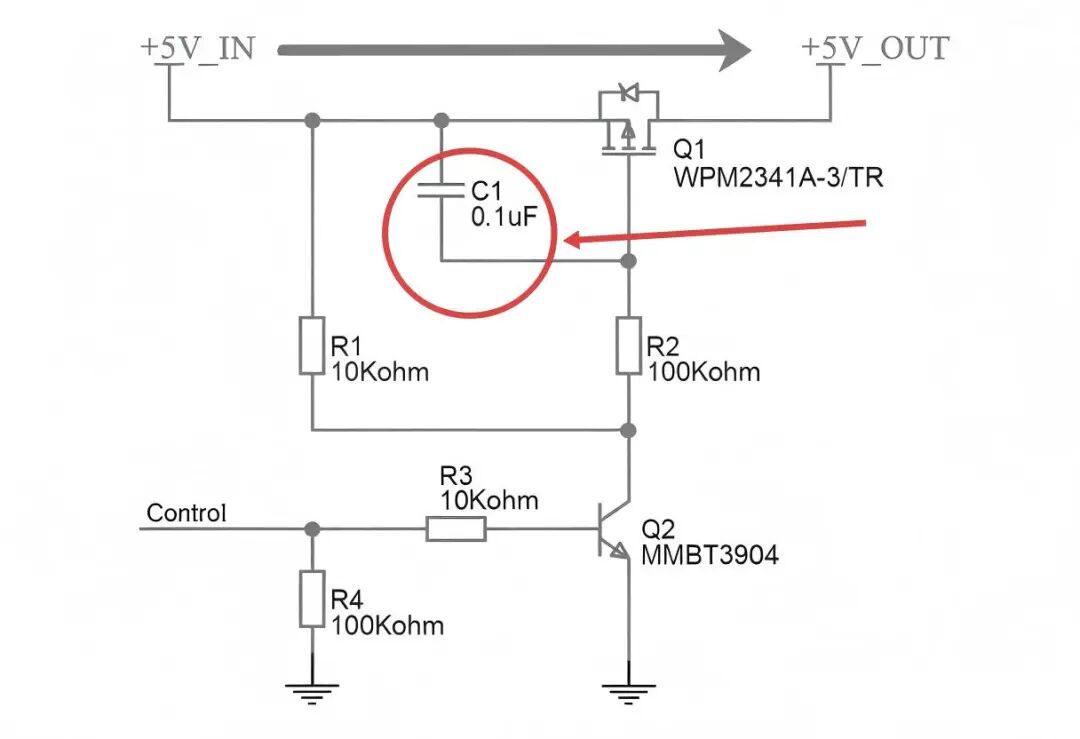

具體的實現方法是在PMOS管的柵極（Gate）和源極（Source）之間并聯一個合適的電容。當控制信號使PMOS導通時，這個電容會減緩柵極電壓的變化速率，從而延長PMOS管從關斷狀態到完全導通狀態的過渡時間，有效抑制沖擊電流的產生。
在理論指導下，工程師在PMOS的柵極和源極之間接入了電容，并對不同容值的電容進行了測試。實驗發現，電容值的選擇直接影響著沖擊電流的抑制效果。

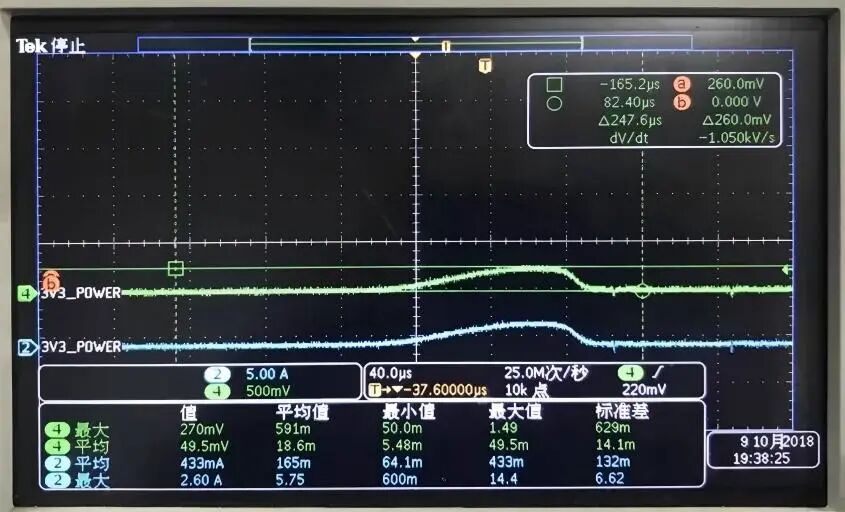

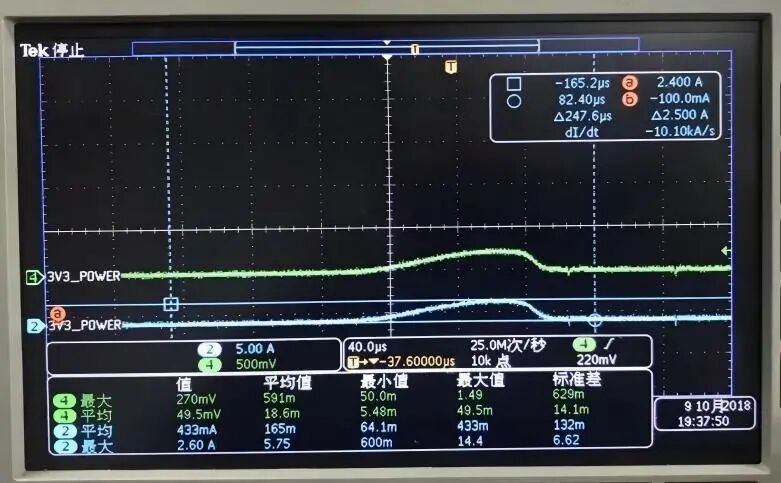

經過反復試驗與優化，最終選擇了一個最合適的電容值。安裝該電容后，再次對電路板進行上電測試，結果顯示，開機沖擊電流被成功抑制到了2.6A，改善效果非常顯著，如下圖所示。
