一、芯片/模組介紹

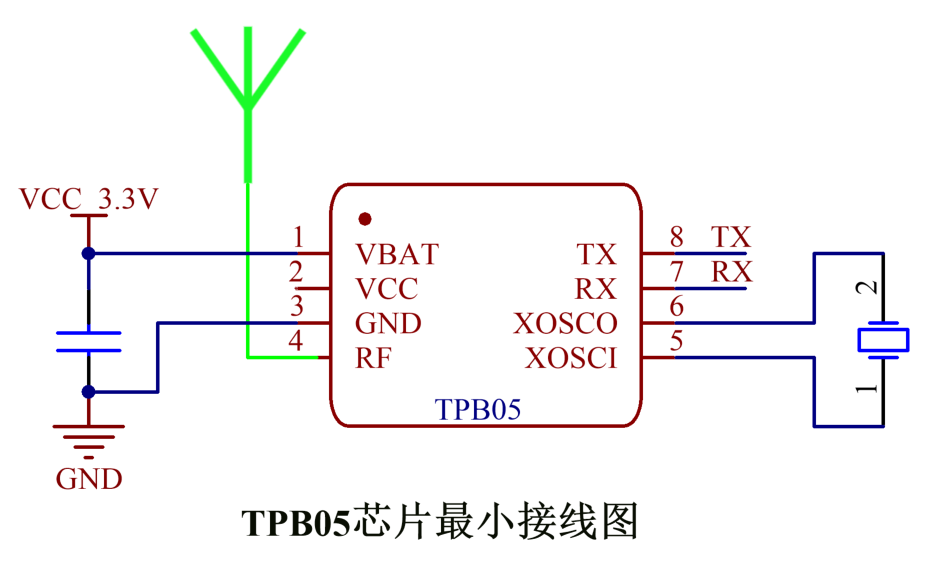

TPB05數據透傳藍牙芯片/模塊，SOP8封裝，支持1.9-5.5V超寬電源供電，最重要的是軟硬件開發都極為簡單，硬件最小外圍電路只需要一顆電容和一顆晶振，軟件支持AT指令控制以及串口透明傳輸數據，并提供基于TPB05芯片的TPL3131透傳藍牙模塊，均可以搭配探頻科技零代碼APP開發平臺實現APP自由定做。
核心亮點：
·超低功耗：休眠電流僅4μA，關機電流1μA；
·雙供電設計：支持1.9V~3.5V（VCC）或3.0V~5.5V（VBAT）供電，適配兩節或者三節干電池供電，適用于鋰電池供電或5V/3V3系統；
·強抗干擾能力：最大發射功率7dBm，接收靈敏度-92dBm，傳輸距離可達百米級；
·接口設計：UART默認通信接口；
·軟件功能：32K ram+256K flash，支持在線OTA升級，支持零代碼App開發。
探頻科技零代碼物聯網APP開發平臺，可免費、快速生成微信小程序，Android APP, IOS APP。電子工程師、硬件工程師均可通過簡單填寫項目信息和功能來生成APP，真正實現0代碼就可完成APP開發。
平臺支持WiFi 類，藍牙類產品。
適用于大小家電，按摩類，工控類，個人護理等眾多類型產品。

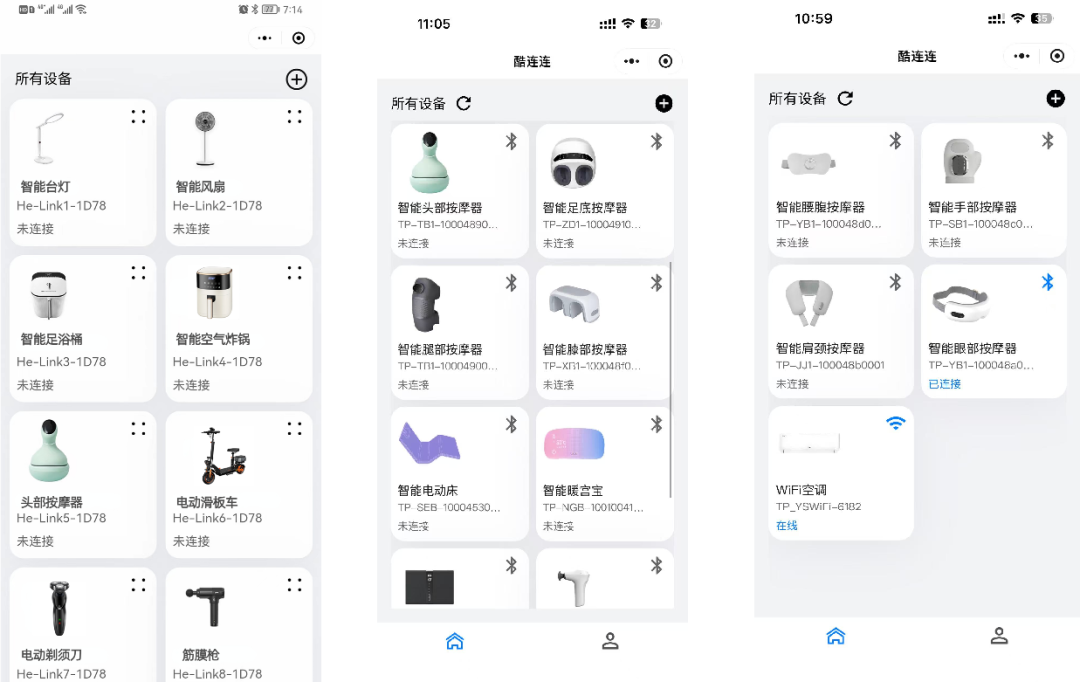

已配置成功產品一覽
不懂軟件也可以開發APP, 任何人都可以通過填寫項目信息、項目功能來生成APP，隨時為終端客戶提供演示demo，下面我們實際操作下。
3.1 零代碼開發平臺配置生成APP
我們在零代碼平臺上配置一個演示的筋膜槍項目，具體的使用指導文檔可以看第四章的資料鏈接。

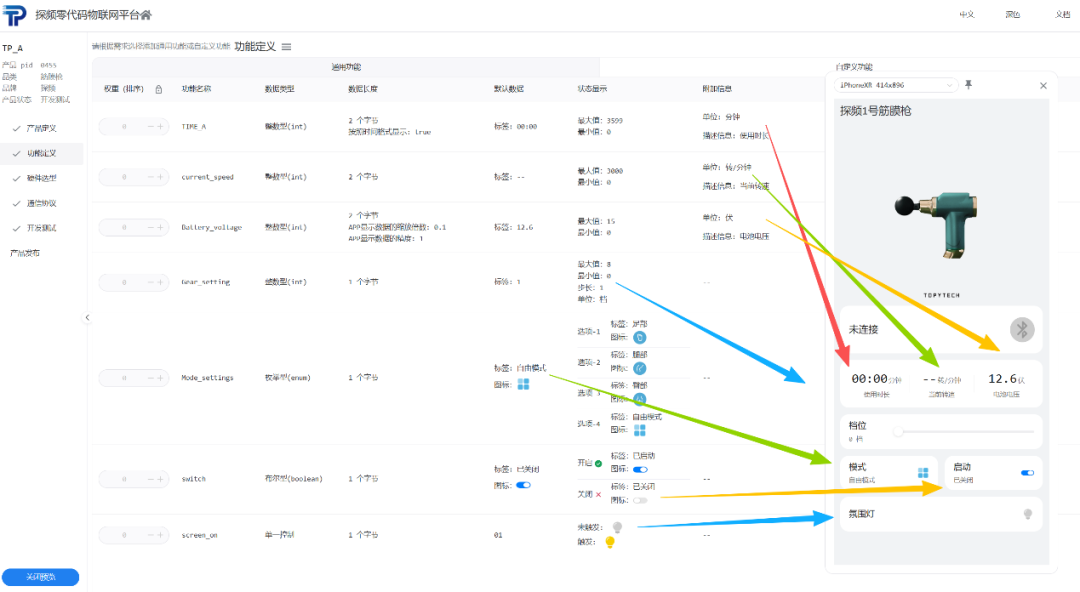

全部實現中文配置即可生成APP界面
3.2 藍牙模塊的AT指令使用
根據要求，使用AT命令更改藍牙模塊名稱，我們使用USB轉TTL的串口工具和藍牙模塊接線，接線圖如下，更改之廣播名稱后我們可以用測試小程序掃描搜索到我們配置的項目，具體需要配置的藍牙名稱平臺會體現。

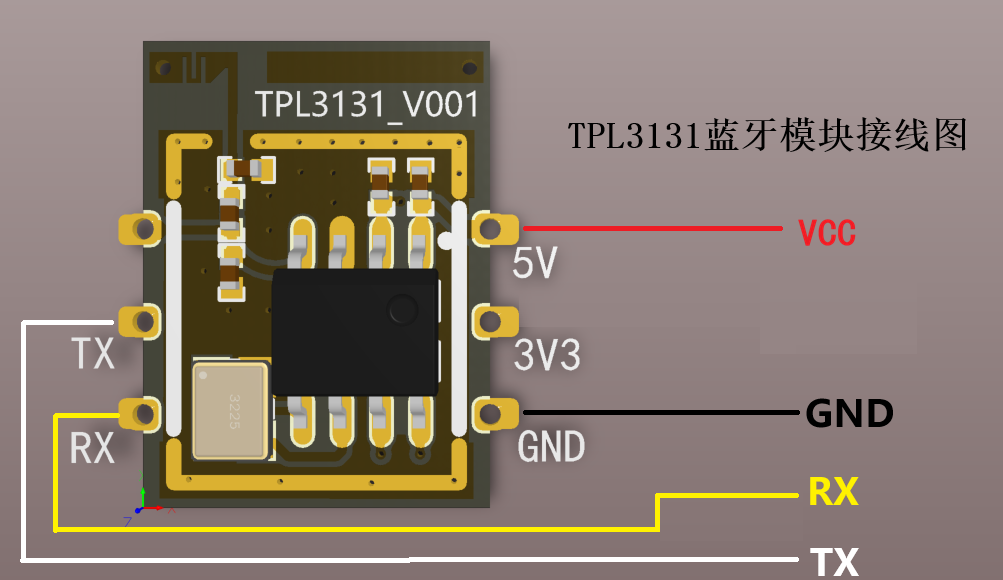

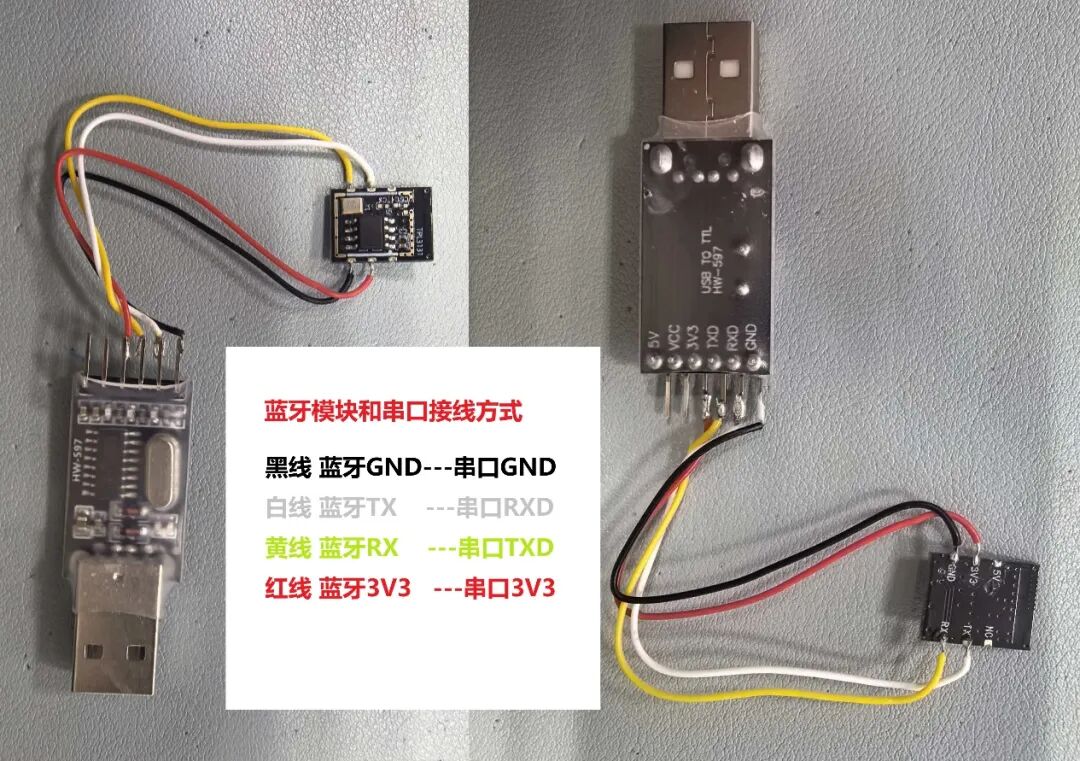

TPL3131藍牙模塊和串口工具接線圖

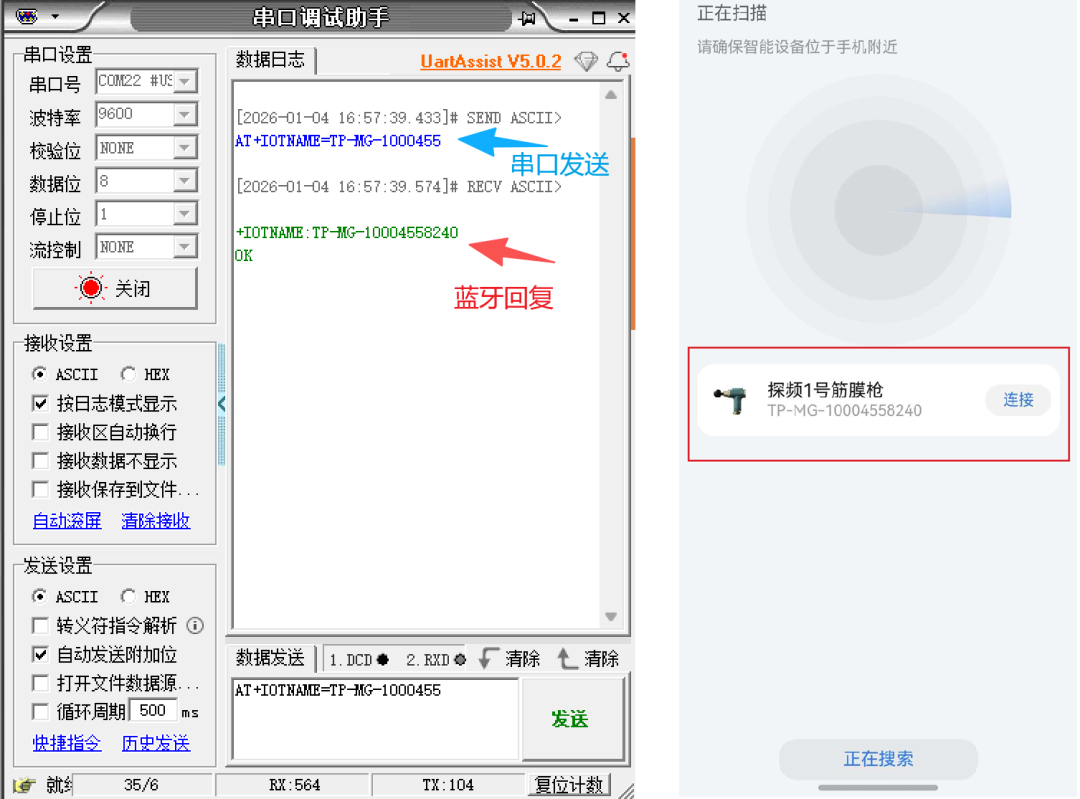

配置AT指令更改廣播名稱
3.3 上下行數據控制測試

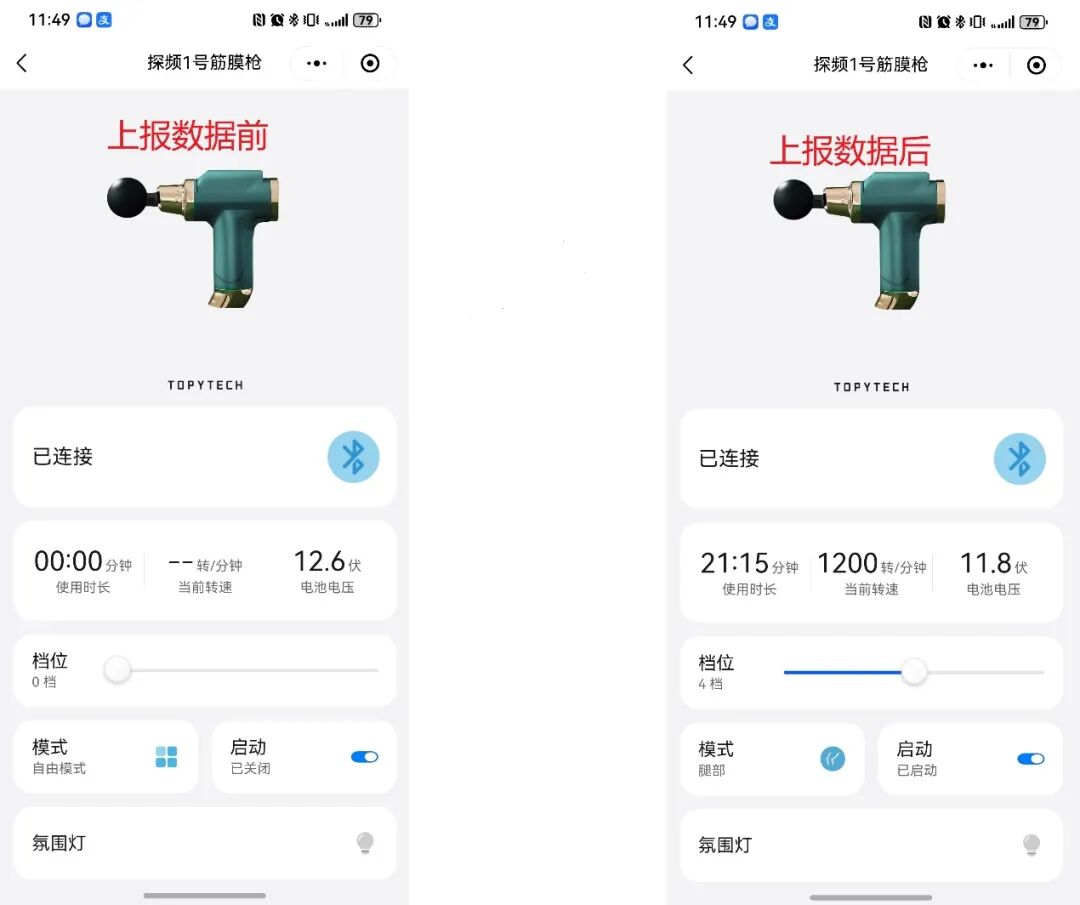

設備和APP的通信協議由零代碼平臺自動生成，我們導出協議即可看到，我們假設上報筋膜槍已經工作5分鐘，轉速1200轉，擋位4檔，腿部模式，啟動狀態,電池電壓11.8V。根據協我們通過串口發送我們配置的數據包 55 01 00 09 FB 04 B0 04 76 00 04 02 01 58 56，可以看到APP界面會隨之改變。注意為HEX形式，不需要附加位。

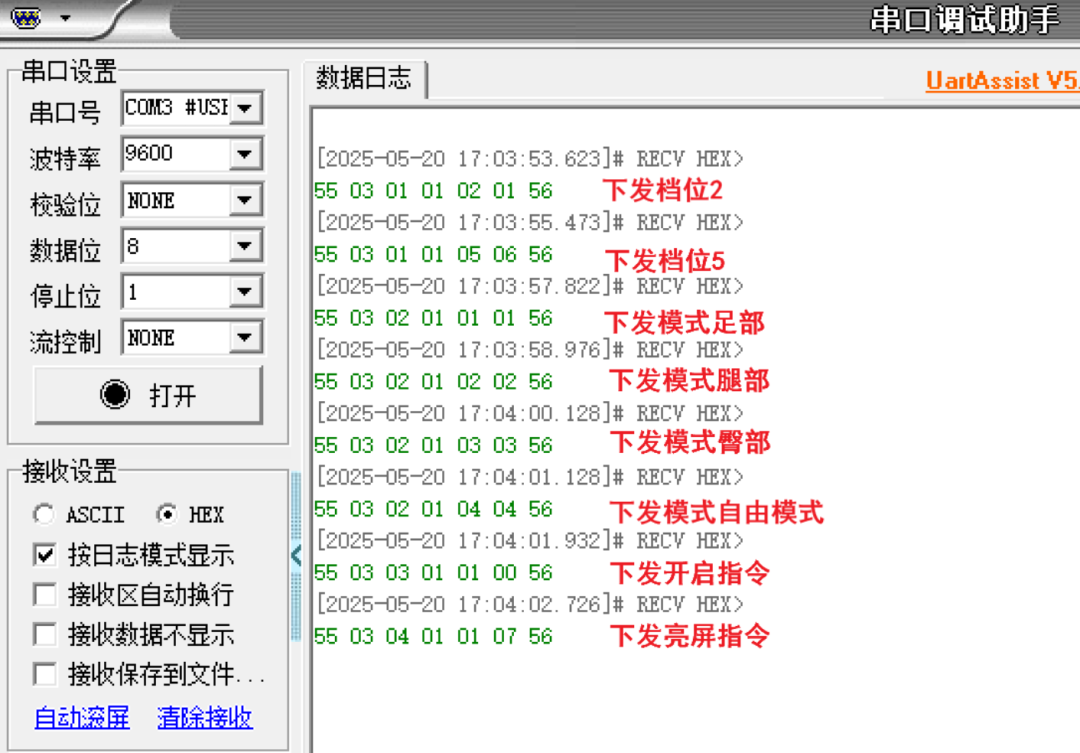

我們點擊APP的按鈕，依次設置檔位為2，檔位為5，設置足部模式，設置腿部模式，設置腿部模式，設置自由模式，按開啟按鍵，按氛圍燈按鈕。可以在串口助手看到相應的指令數據。
1：零代碼開發平臺鏈接：
https://developer.topylink.com
2：網盤資料鏈接:
https://pan.baidu.com/s/1HerKkthPALP-hCpHk7rgLg 提取碼: TOPY
3：樣品鏈接
https://item.taobao.com/item.htm?ft=t&id=722955120623&spm=a21dvs.23580594.0.0.48f2645eUCE2fY
