【研究背景】
基于化學工程的理論與方法指導材料制備與加工過程，進而發展以新材料為基礎的新型化工單元技術與理論，是材料化學工程領域的核心目標。其中，高熵氟磷酸鹽正極材料因其優異的電化學活性被認為是實現鈉離子電池規模化儲能國家重大需求的關鍵戰略材料。然而，大規模合成高相純度高熵氟磷酸鹽正極材料仍然是該領域的卡脖子難題。傳統間歇釜式反應器反應條件優化的迭代效率低(1次反應條件優化需要超過1小時)，使得大規模合成高熵氟磷酸鹽正極材料的相純度低和倍率性能差(當電流密度高于50C時，倍率容量通常低于100 mAh g-1)，很難滿足鈉離子電池的規模化儲能應用。因此，如何開發高通量?jī)?yōu)化新策略和大規模合成新方法，實現高相純度高熵氟磷酸鹽正極材料的大規模合成，對高倍率鈉離子電池的規模化儲能應用至關重要，同時也是能源和材料化學工程領域的研究前沿。
【工作簡介】
微流控技術因其獨特的微尺度效應和較快的傳質傳熱速率成為材料化學工程領域的研究熱點之一，通過研究微通道內反應前驅體“三傳一反”的過程規律，對于理解新材料的形成機制和調控原理具有重要意義。基于此，清華大學化學工程系徐建鴻教授與河北工業大學化工學院吳興江教授合作；通過設計微流控原位拉曼光譜設備，高通量?jī)?yōu)化高熵氟磷酸鹽正極材料的反應條件。基于高通量?jī)?yōu)化的理論指導，開發微流控噴霧干燥技術，大規模合成高相純度高熵氟磷酸鹽正極材料，在鈉離子電池中展現破紀錄的倍率容量。該文章發表在國際頂級期刊National Science Review上。清華大學化學工程系博士生田植誠和博士生周元政為本文第一作者。清華大學化學工程系徐建鴻教授和河北工業大學化工學院吳興江教授為論文的通訊作者。
【內容表述】
高熵材料因其多種活性元素的協同效應，被認為在電化學儲能領域具有巨大潛力，特別是高熵氟磷酸鹽，有望兼具高工作電壓、高結構穩定性和高理論容量。高熵材料合成的核心挑戰在于其復雜的多元素體系對反應動力學極為敏感，在放大合成規模的情況下，傳統間歇式合成方法難以精確調控成核與生長過程，極易偏析產生雜相，導致材料相純度低、電化學性能不佳。為了突破這一瓶頸，本研究引入并定制了微流控原位拉曼光譜設備。微流控系統能夠?qū)崿F(xiàn)對反應物混合、溫度、停留時間等參數的毫秒級精確控制和連續、穩定供給，這為研究高熵材料前驅體苛刻的成核/生長動力學并實現高通量條件篩選提供了理想平臺。因此，選用基于微流控的原位表征與合成策略，旨在從根本上解決高熵氟磷酸鹽材料高質量、可控制備的科學難題。
本研究通過“原位分析高熵前驅體的成核/生長動力學”指導“連續合成放大”的兩階段策略展開：
第一階段是原位分析高熵前驅體的成核/生長動力學。首先開發了微流控原位拉曼光譜設備，在連續流動的微通道內，實時監測模型材料Na3V1.9M0.1(PO4)2F3的成核與生長過程。通過拉曼光譜實時監測前驅體成核生長中核心化學鍵V-O-V的峰強度，以計算前驅體課題成核生長進度。而后通過快速改變流動和溫度參數，實現反應條件的并行篩選。目的是將傳統“試錯法”的迭代效率提升400倍，快速鎖定合成高相純度產物的最優工藝參數。
第二階段是連續合成放大。將優化得到的理論條件應用于自主開發的“微流控噴霧干燥”系統，實現前驅體溶液的連續進樣、成核生長與快速干燥。同時噴霧干燥的高效傳質速率迅速?gòu)捏w系中移出溶劑，減少高熵?fù)诫s元素的偏析，讓干燥后的前驅體粉末的元素分布和微流控精確調控后的前驅體顆粒一致，在大規模合成中保障了煅燒后高熵材料的相純度。通過工藝拓展合成不同類型高相純度高熵氟磷酸鹽正極材料，如：Na3V1.9(Mg, Zr, Co, Mn, Cr)0.1(PO4)2F3, Na3V1.9(Zr, Ca, Fe, Mn, Cr)0.1(PO4)2F3, Na3V1.9(Mg, Ca, Ni, Mn, Cr)0.1(PO4)2F3, Na3V1.9(Zr, Cu, Mg, Mn, Cr)0.1(PO4)2F3和Na3V1.9(Ga, Zr, Ca, Mn, Cr)0.1(PO4)2F3等，證明具有較高的普適性。

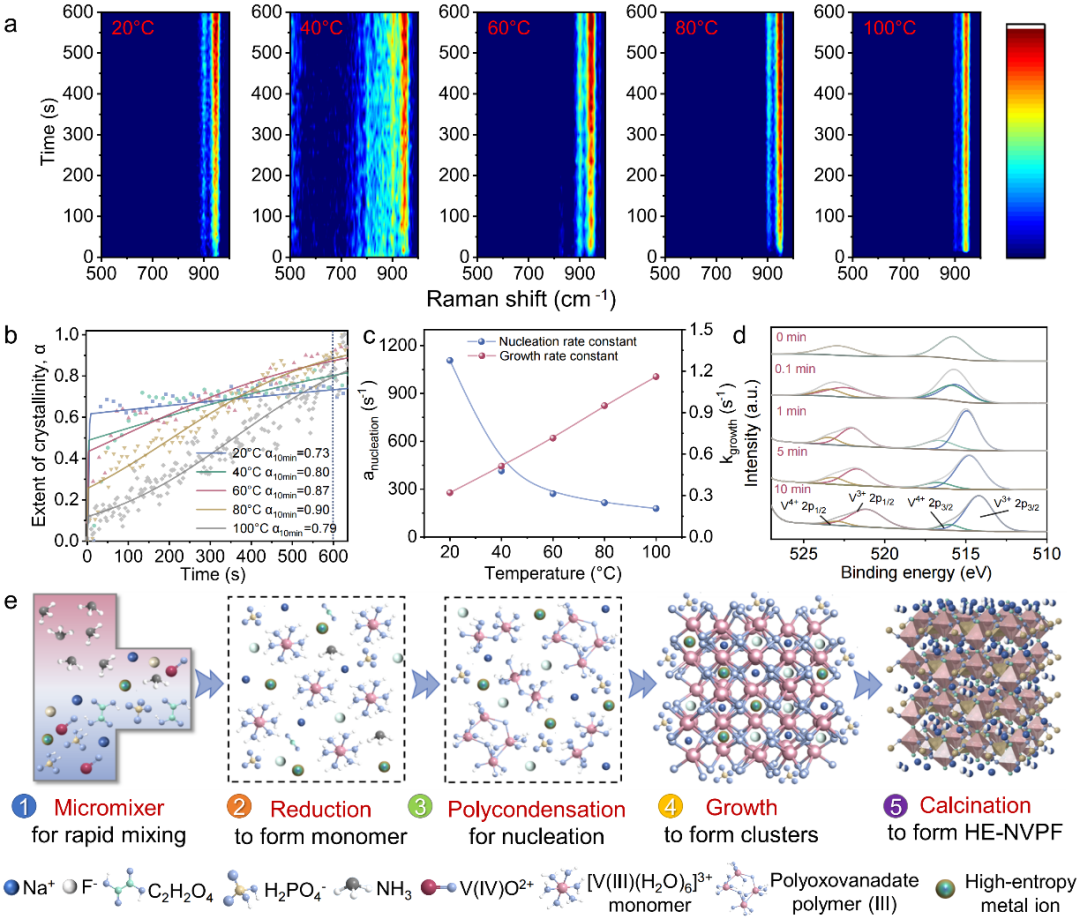

圖1 高熵氟磷酸釩鈉的高通量條件優化。(a) 不同反應溫度下的原位拉曼光譜。(b) 不同反應溫度下的結晶進程。(c) 不同反應溫度下的成核-生長速率常數。(d) 80℃下不同停留時間的XPS譜。(e)成核-生長機理示意圖。
本研究的核心結論可總結為以下三點：
1. 成功開發了微流控原位拉曼光譜設備，并提出了一種微流控高通量?jī)?yōu)化指導微流控連續合成的材料研究新思路。極大加速高熵氟磷酸鹽材料的研發與制備進程，將迭代效率提升400倍，并將合成時間縮短至2小時以內，實現了從毫克級優化到公斤級放大的無縫銜接。
2. 基于上述方法合成的高相純度高熵氟磷酸鹽正極材料（以Na3V1.9(Ca, Mg, Zr, Mn, Cr)0.1(PO4)2F3為代表），在鈉離子電池中展現了綜合性能的突破，尤其是在高倍率（50C）下仍能保持108.6 mAh g-1的破紀錄容量，其倍率性能顯著優于現有主流正極材料體系，同時兼具高能量密度和長循環壽命。
3. 所發展的微流控合成策略具有高度的普適性，可拓展至多種不同元素組合的高熵氟磷酸鹽體系，為高熵氟磷酸鹽材料及其他高熵能源材料的合成工設計、快速篩選與規模化制備提供了全新的理論思路和強有力的技術工具。

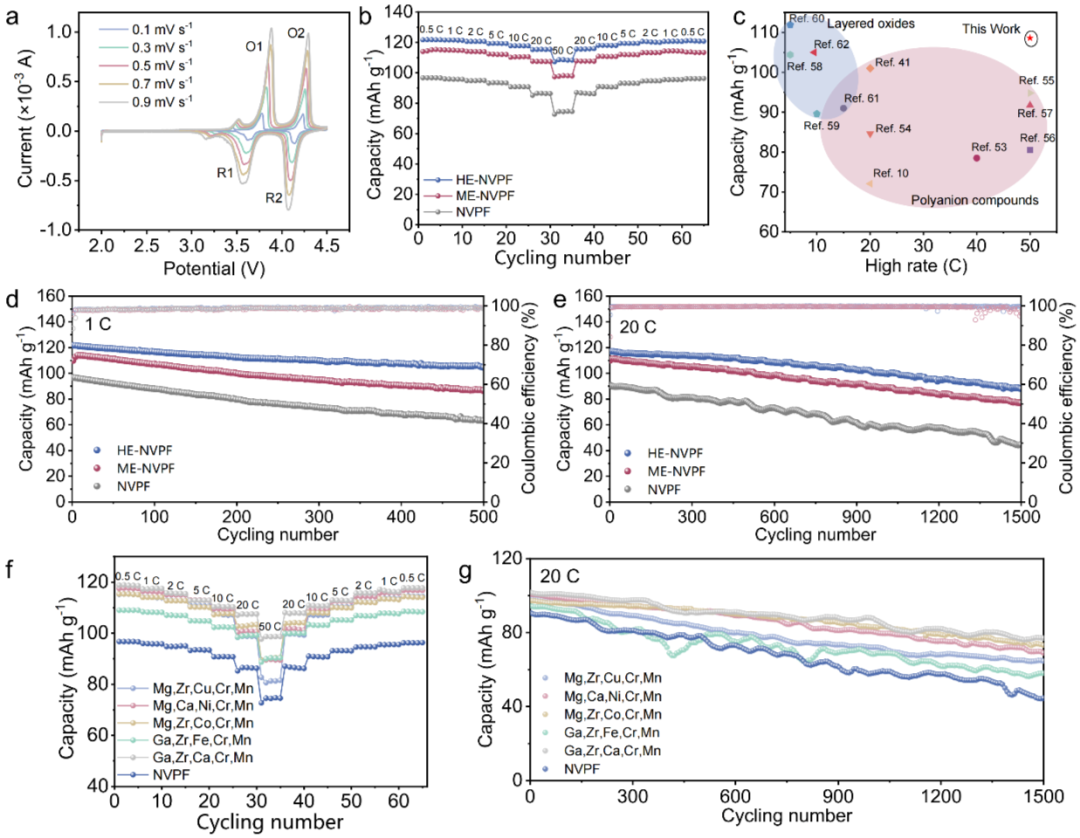

圖2 高熵氟磷酸釩鈉在半電池中的電化學表征。(a) 不同掃描速率下的CV曲線。(b) 未摻雜、中熵、高熵氟磷酸釩鈉在不同電流密度下的倍率容量。(c) 本工作高熵氟磷酸釩鈉與文獻報道的傳統方法合成的鈉離子電池正極材料的倍率性能對比。(d) 1 C下的循環性能。(e) 20 C下的循環性能。(f) 系列材料在不同電流密度下的倍率容量。(g) 系列材料在20 C下的循環性能。
