搞硬件的工程師最怕啥？產品做出來了，測試的時候EMI超標，一整改起來沒完沒了。我見過太多項目因為EMI問題延期交貨，改板改到懷疑人生。其實EMI整改沒大家想得那么復雜，濾波和接地就是最實用、最直接的兩把利劍。搞懂這兩個，你的整改效率至少翻倍。
說整改方法之前，咱們得先清楚EMI是怎么產生的。不搞清楚源頭，你加再多濾波器和地線都是在碰運氣。電磁干擾主要分為傳導干擾和輻射干擾兩種，傳導干擾通過電源線、信號線傳播，輻射干擾則通過空間向外發射。兩種干擾的整改思路完全不同，傳導看濾波，輻射看屏蔽和接地。
實際項目中，90%的EMI問題其實都是傳導搞出來的鬼。電源端口和信號端口是最常見的兩個突破口，先把這倆地方搞定，整改就完成了一大半。剩下的10%輻射問題，很多也是由傳導問題引發的二次輻射，所以傳導整改永遠是第一步。

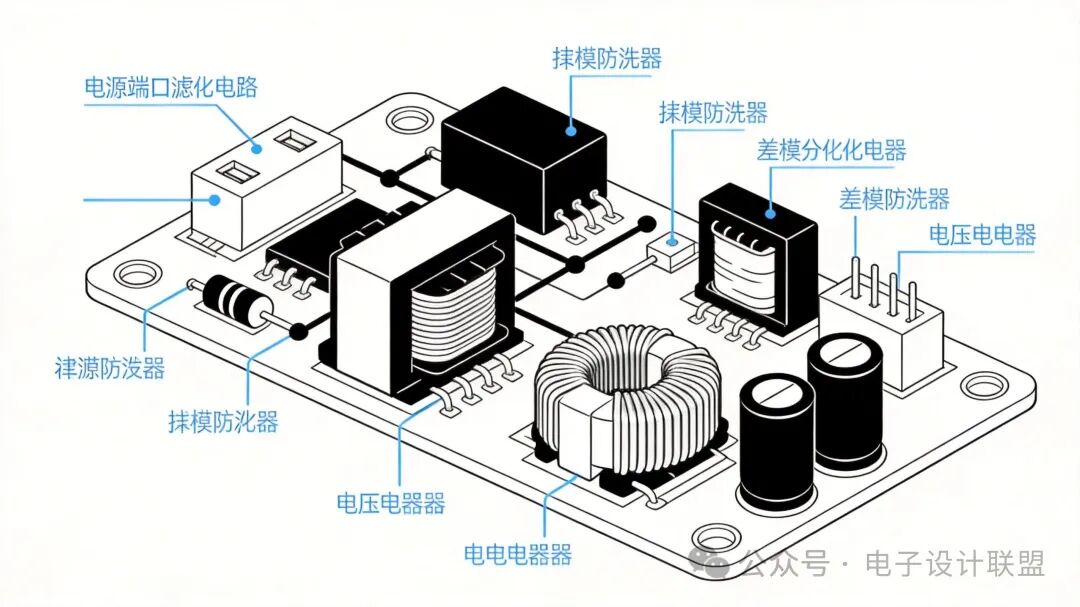

電源入口是EMI進入系統的最大門戶，這兒的濾波必須做好。共模濾波器和差模濾波器是兩種基本配置，共模濾波器專門抑制共模干擾，差模濾波器抑制差模干擾。很多新手一上來就加π型濾波，結果發現效果一般，為啥？因為沒分清是共模還是差模問題。
判斷方法其實不難，用示波器的差分探頭和單端探頭分別測一下，看干擾頻譜的特征。共模干擾在兩根線上幅度相位都相同，差模干擾幅度相同相位相反。搞清楚了干擾類型，選濾波器才能對癥下藥。選型的時候，額定電流、耐壓、插入損耗這些參數都要核對，別光看價格。

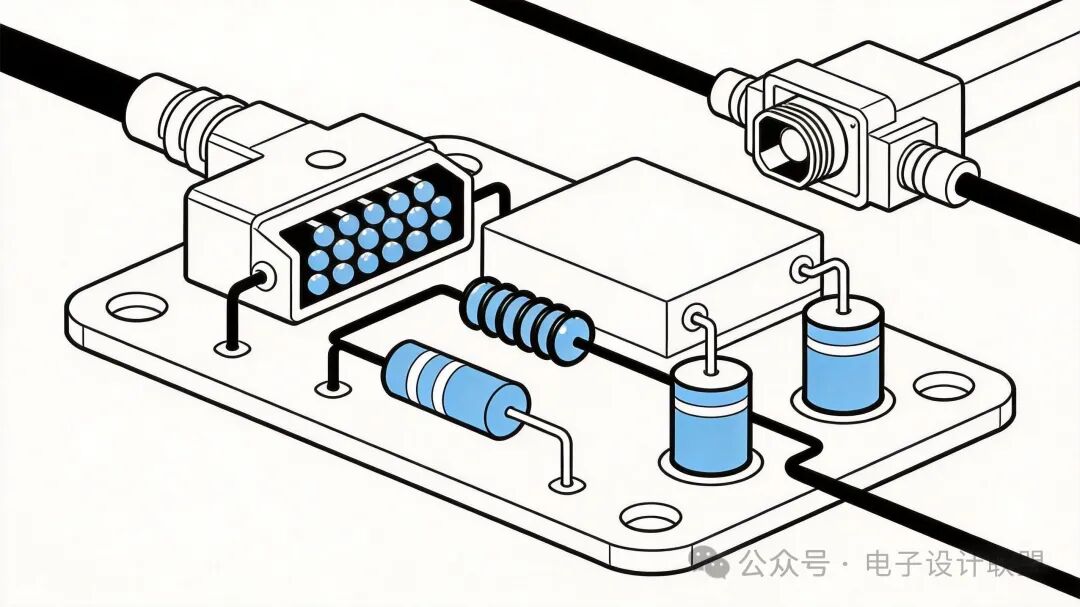

信號線的濾波比電源線講究多了，加錯電容反而會放大干擾。磁珠加電容的組合是最常用的，磁珠負責阻擋高頻電流，電容負責把高頻分量旁路到地。關鍵在于磁珠的選型和位置，有些新手把磁珠放在信號線中間，結果信號質量一塌糊涂，EMI卻沒降多少。
磁珠要放在接口附近，越近越好。電容則要放在磁珠和芯片之間，這個順序絕對不能搞反。還有個小技巧，對于低速信號，RC濾波比單純的電容濾波效果更好，因為電阻能提供阻尼，避免諧振。
濾波效果好不好，布局占一半。有些板子器件選得都對，但整改的時候發現加了濾波器沒效果，十有八九是布局出了問題。濾波電容的走線必須短、粗、直，接地路徑要直接打到地平面上，千萬別繞來繞去。
我自己總結了個原則：濾波電容距離芯片管腳越近越好，走線寬度能多寬就多寬，地孔能多打就多打。30MHz以上的干擾，走線電感的影響會變得非常顯著，一根1mm的長度和一根0.5mm的走線，濾波效果能差好幾dB。這事兒做過整改的兄弟應該都有體會。
接地這個問題，教科書上寫的單點接地、多點接地很多人看了還是懵。我給大家說個實戰經驗：頻率低于1MHz用單點接地，高于10MHz用多點接地，1到10MHz之間看情況。這個分界不是死的，但大方向基本是這個規律。
單點接地的好處是不會有地環路，但引線長了會增加電感，高頻下反而不好。多點接地高頻性能好，但容易形成地環路。低頻部分用單點接地匯聚到一點，高頻部分直接大面積鋪地，這是兼顧性能和成本的折中方案。
模擬地和數字地要不要分開？這個問題被問過無數次。我的答案是：看情況。如果模擬電路部分對噪聲敏感，比如ADC前端、高精度放大器，分開處理能減少數字開關噪聲的耦合。如果整個系統都是數字電路，分開反而增加布局復雜度，沒什么必要。
分開的時候，單點連接的位置很有講究。應該在ADC或者DAC這些模擬數字邊界的器件附近連接，而不是在電源入口。有些做法是在電源入口用磁珠隔離，這樣做的問題是磁珠在高頻下仍然是耦合的，效果并不理想。
地環路是導致傳導EMI和輻射EMI的常見原因。兩個接地點之間形成環路，外部磁場會在環路里感應出電流，這個電流就會產生輻射。解決地環路的方法有幾種：切斷環路、增加阻抗、選擇合適的接地點。
實際操作中，我更傾向于選擇合適的接地點來解決。用浮地是一種辦法，但要注意安全問題和寄生電容的影響。最實用的還是把接地點選在干擾源和敏感電路之間距離最短的位置，減少環路面積。
很多兄弟拿到超標數據就開始亂改，這加個電容那加個磁珠，效果好不好全靠運氣。我建議的整改順序是：先電源后信號先近后遠，先低頻后高頻。電源端口的傳導發射整改完了，再看輻射發射；先處理距離板邊近的干擾源，再處理遠端的。
整改之前最好用頻譜分析儀定位一下干擾來源，是電源端還是信號端，是本振泄漏還是時鐘諧波。定位不準就動手，純粹是浪費時間。有條件的話， 近場探頭配合頻譜儀是神器，能幫你快速找到輻射熱點。
第一個坑：濾波器加得越多越好。濾波器的阻抗特性如果和系統阻抗不匹配，反而會放大某些頻段的干擾。濾波器是拿來抑制干擾的，不是拿來堆數量的。
第二個坑：地線越粗越好。粗地線直流電阻小，但高頻電感也大，1GHz以上的干擾，粗走線和細走線差別不大。高頻場合，完整的地平面比粗走線有用得多。
第三個坑：屏蔽能解決一切問題。屏蔽確實有效，但只是把干擾包起來，并沒有消除它。內部干擾源仍然會通過傳導耦合到線束上，屏蔽罩一開，問題可能還是存在。屏蔽和濾波要配合使用，不能只靠一個。
很多小公司沒有高端設備，整改預算也有限，這種情況下怎么搞？我的經驗是：磁珠加電容的組合是性價比最高的整改方案，成本低、效果好、調試也方便。一顆幾毛錢的磁珠配一個幾厘錢的電容，能解決大部分傳導問題。
對于輻射問題，展頻技術是個好東西。時鐘芯片加展頻，輻射峰值能降個10dB以上，成本幾乎為零。開關電源的開關頻率微微調一下，有時候也能有意想不到的效果。
整改完了必須驗證，這是很多工程師容易忽略的一步。加了濾波器測一下，看看到底降了多少dB。沒有數據支撐的整改，都是耍流氓。整改前后的對比數據要記錄清楚，方便后續分析和問題追溯。
如果手里沒有高端儀器，用示波器加近場探頭也能做定性分析。看看波形有沒有改善，近場輻射熱點有沒有減弱。雖然精度不如暗室測試，但至少能判斷方向對不對。
EMI整改這事，說難也難說簡單也簡單。濾波和接地就是最核心的兩個手段，搞清楚傳導和輻射的區別，知道從電源端口和信號端口入手，你的整改就成功了一半。
剩下的就是經驗積累了，多動手多總結。我帶過的年輕工程師，但凡在這兩點上扎扎實實做過的，后來整改項目都是手到擒來。原理搞懂、器件選對、布局做好、驗證做足，EMI整改真沒那么玄乎。
