在硅管一統天下的今天，鍺點接觸二極管早就成了電子圈的“老古董”。
最近看到一組照片，是關于蘇聯新西伯利亞半導體廠的鍺點接觸二極管，型號為Д2Ж（D2ZH）。
以下照片來自德國Richi實驗室，由電路啊點評分析。
這枚冷戰時期的老管子，內部結構比想象中更有講究。
先簡單認認這枚管子。Д2Ж，轉寫過來就是D2ZH或者D2?，是前蘇聯新西伯利亞半導體廠量產的鍺點接觸檢波二極管，屬于經典的D2系列。
這個系列一共分7個耐壓等級，而Д2Ж算是里面的“天花板”，反向耐壓能到150V，在當年絕對是硬貨。

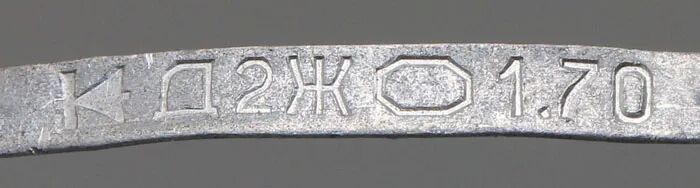

上面印的“1.70”代表的是1970年1月生產，算下來距今已經超過半個世紀了，能完整保存下來，本身就很不容易。
當年主要用在老式電臺、電視機、各種模擬儀表上，還有一些軍規設備的小信號檢波和低頻整流，算不上民用廉價件，屬于蘇聯工業級甚至準軍規標準。

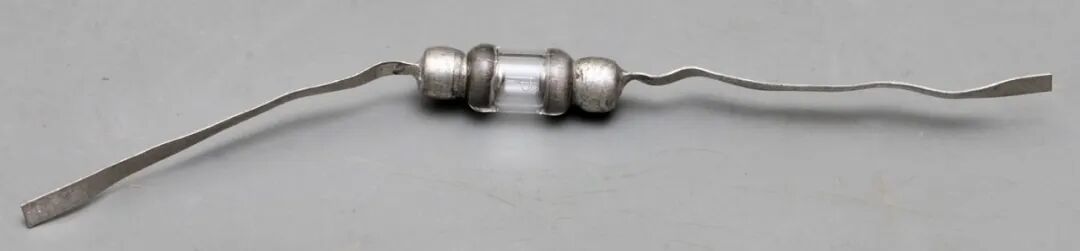

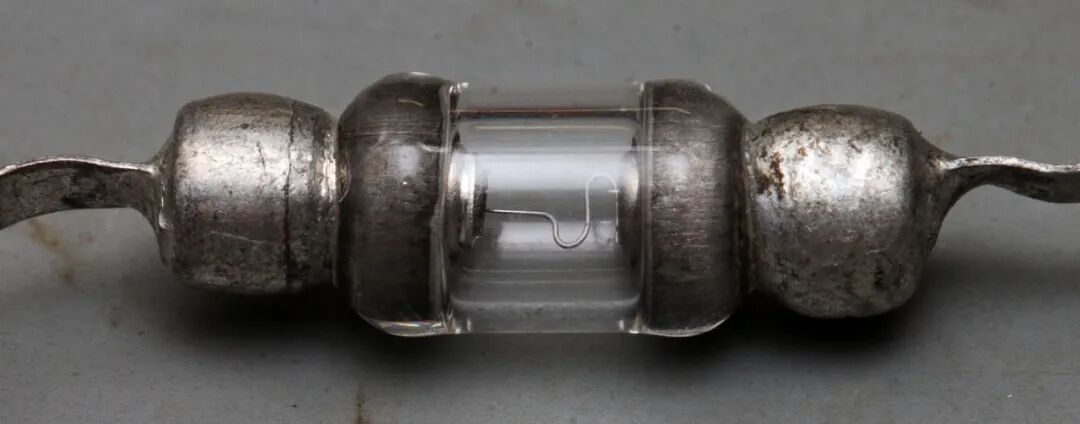

外觀上其實很好認，典型的老式二極管模樣，中間是玻璃管體，兩端封著金屬蓋帽，質感很扎實。

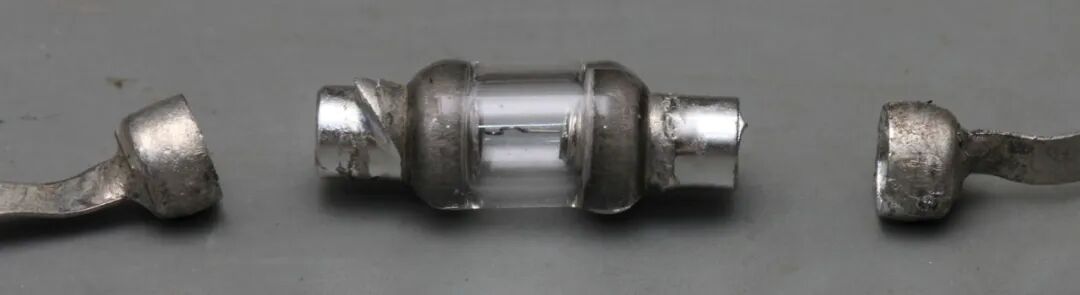

整個封裝結構其實不復雜，采用玻璃筒體，兩端的金屬帽是焊接密封的，能很好地保護內部的核心部件。

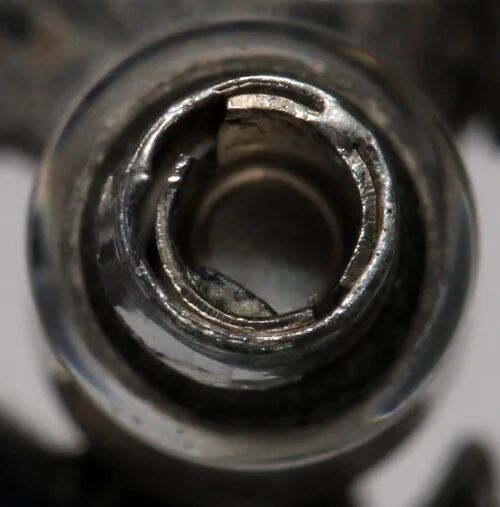

引線里面不是簡單的導線，而是套筒加圓柱支架的結構。
鍺片和觸點就承載在這個支架上，這種設計能提升穩定性，也符合當年蘇聯器件“結實耐用”的風格。
核心部件就是那片鍺晶體芯片，小小的方形薄片，邊長大概1.2毫米，厚度至少有200微米。
可能大家對這個厚度沒概念，對比一下OA741二極管，后者的鍺片只有80微米厚，Д2Ж做得更厚，其實就是為了扛住150V的反向耐壓，畢竟耐壓越高，對芯片厚度的要求也越高，這也是它能成為D2系列耐壓天花板的關鍵原因之一。

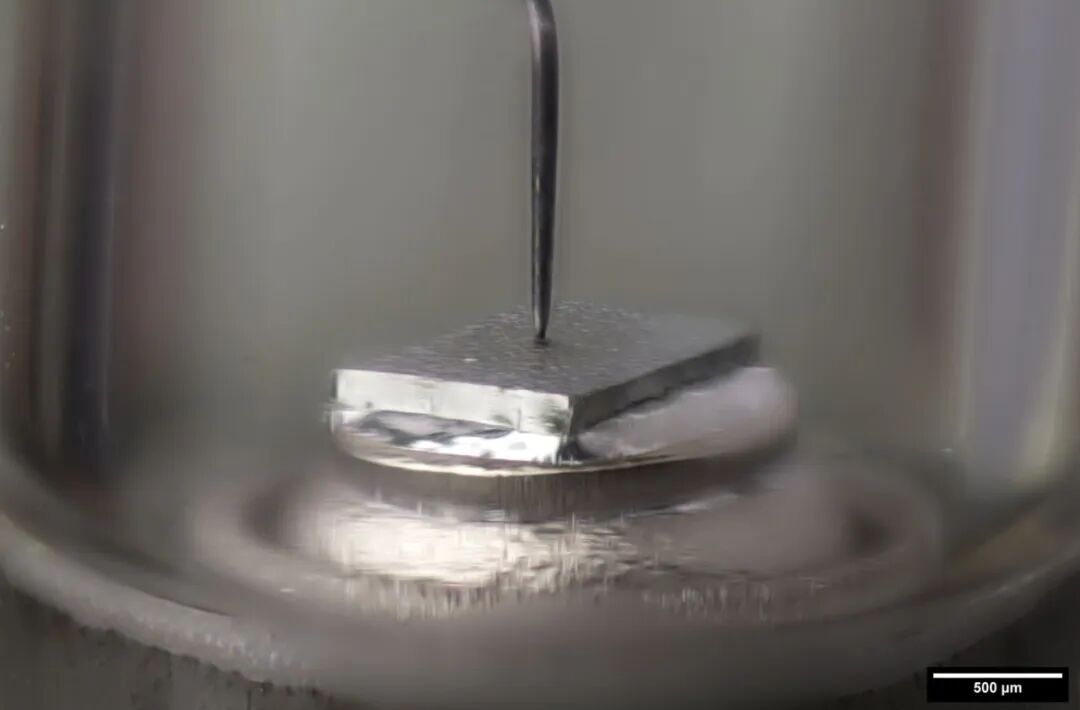

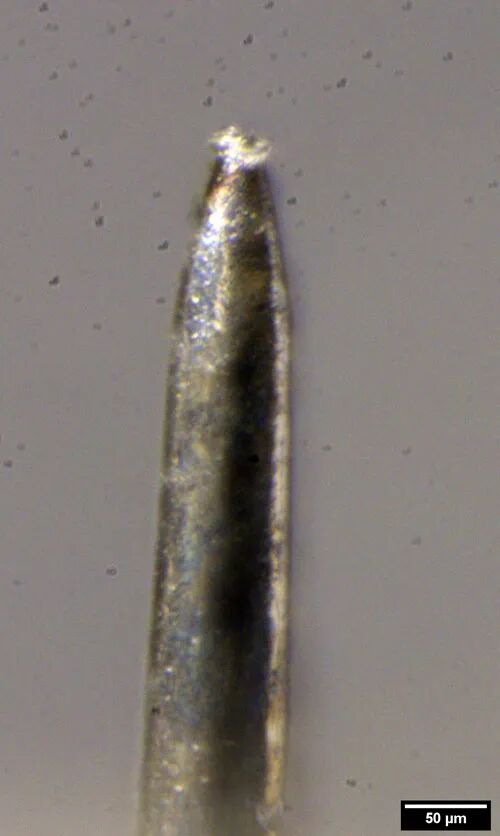

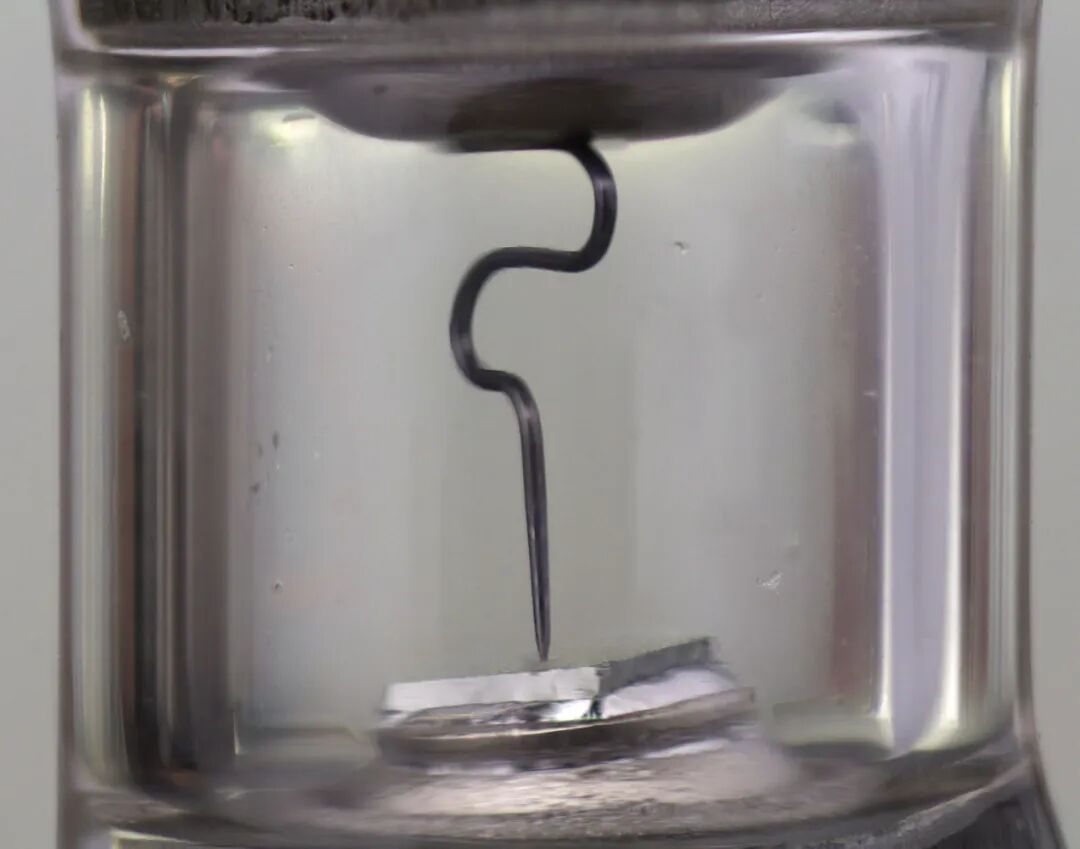

再看最核心的點接觸部分，用的是鎢絲做的針尖，有些還會摻一點鋁，針尖特別細，直徑大概只有30微米，比頭發絲還要細。

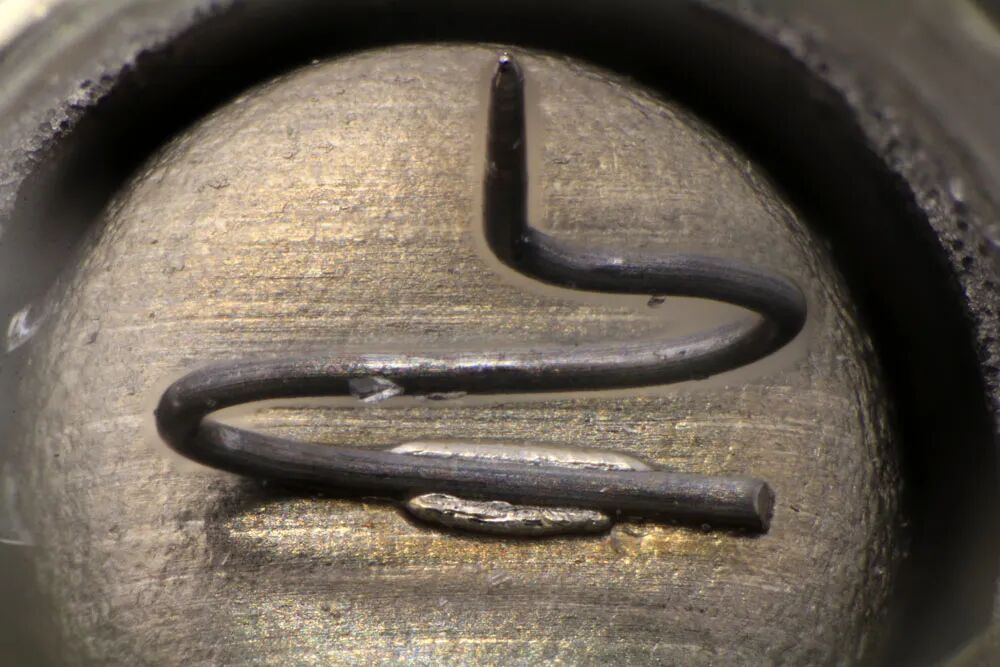

而且這個針尖不是硬頂在鍺片上，而是帶有彈性壓力的，這樣既能保證接觸穩定，還能緩沖因為熱脹冷縮帶來的機械應力。

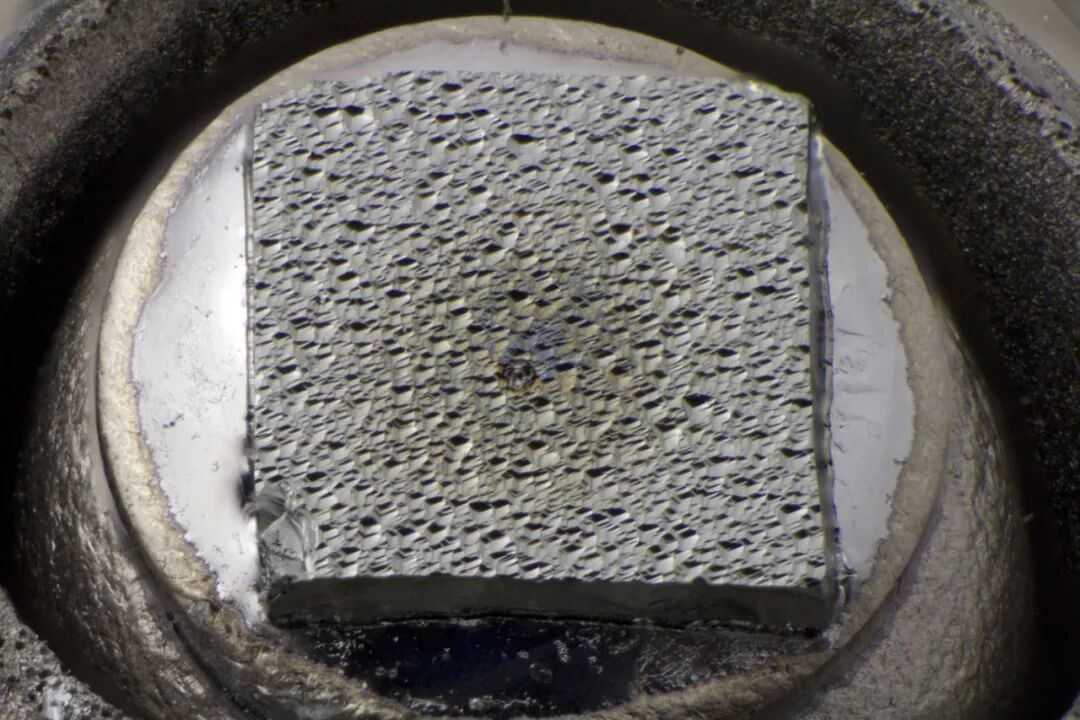

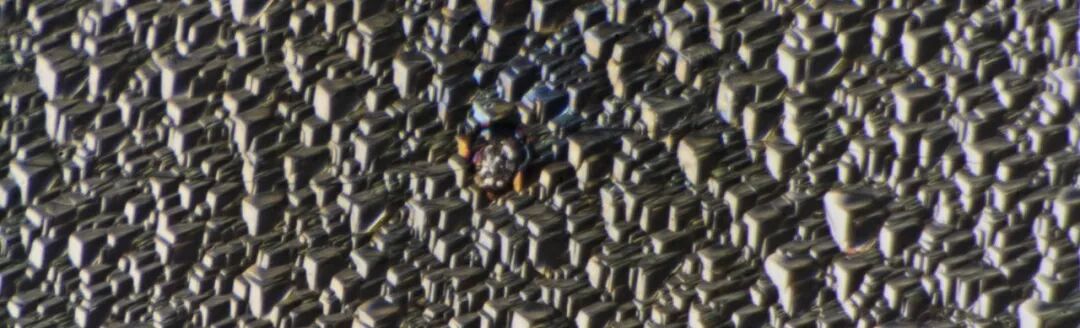

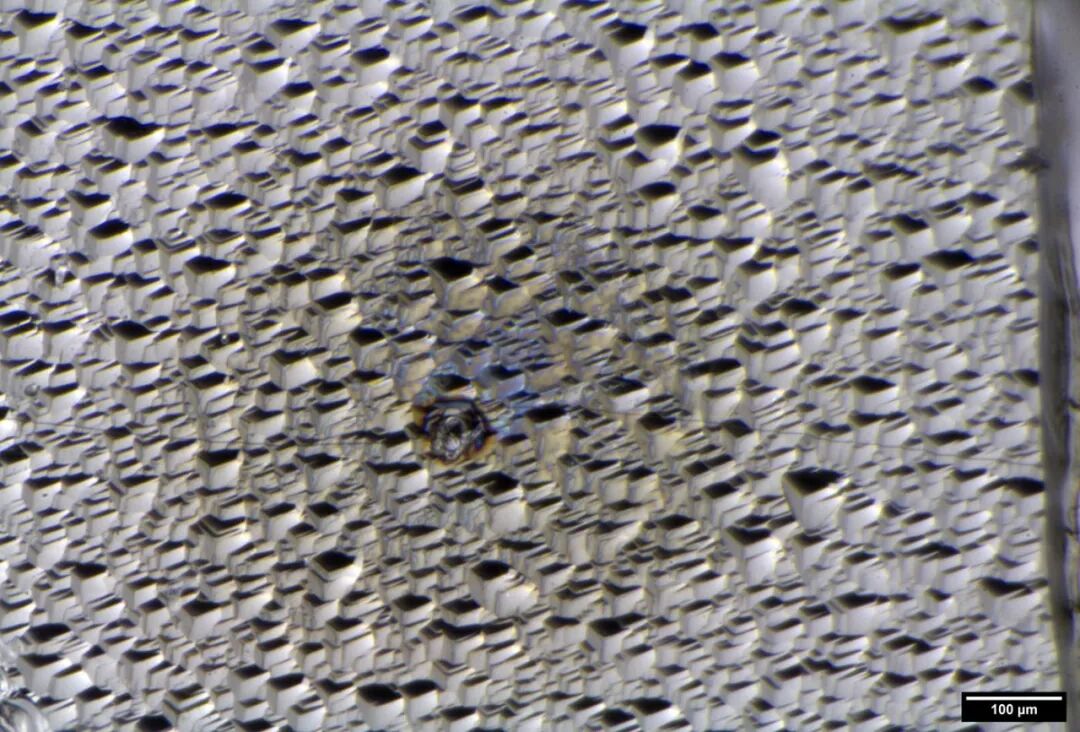

這里還要提一個關鍵的工藝——電形成處理，拆解的照片里能看得很清楚，針尖接觸的位置有明顯的熔融痕跡，周邊還有因為高溫產生的變色。
這種處理方式是當年蘇聯生產點接觸二極管的常用手段。
好處很明顯，能大幅提升二極管的反向耐壓。
受器件結構本身限制，Д2Ж工作頻率上限僅 100kHz，僅適配低頻檢波與整流場景。

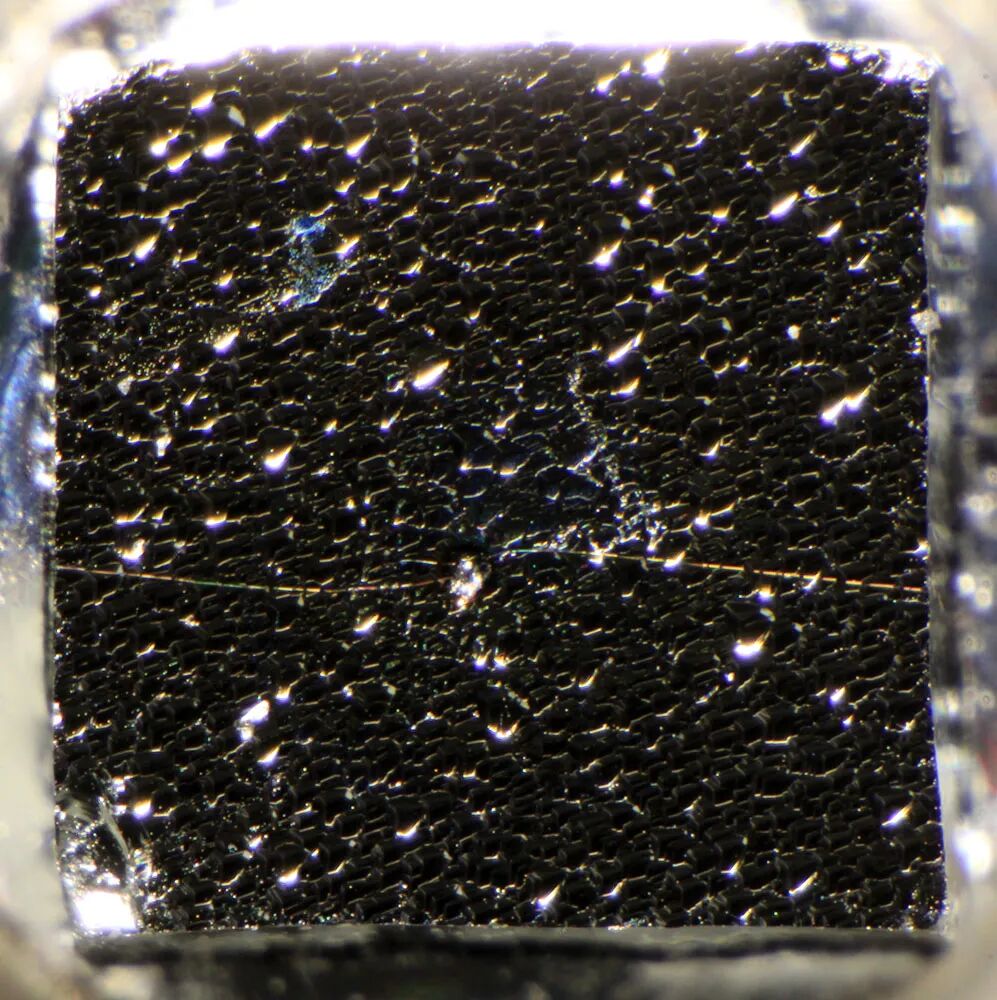

還有一個特別有意思的小細節，這枚管子，從外觀看是全新未使用過的，但鍺片上卻有一道橫貫整個寬度的裂紋。
有分析認為可能是電形成過程的瞬時應力所致，個人偏向于拆解操作帶來的細微損傷，這里無確切定論。
最后補一下原廠的核心參數，對照著拆解的結構看，會更明白它的設計邏輯。
反向耐壓150V，正向平均電流8mA，峰值電流能到25mA，反向漏電流不超過250微安，工作溫度范圍從-60℃到70℃，結電容大概0.2pF，整體就是一枚典型的小信號、高耐壓、低頻鍺檢波管，和它的內部結構完全匹配。
通過拆解這枚鍺點接觸二極管，仿佛看到一整個時代的硬件美學，那種樸素、扎實的設計，放在今天看，依然很有味道。
