U8722XXG
集成E-GaN
主要特點
? 集成700V高壓E-GaN
? 集成高壓啟動功能
? 超低啟動和工作電流，待機功耗<30mW
? 谷底鎖定模式,最高工作頻率兩檔可調(220kHz 130kHz)
? 集成EMI 優化技術
? 驅動電流分檔配置
? 集成Boost 供電電路
? 集成完備的保護功能：
? VDD 過壓/欠壓保護(VDD OVP/UVLO)
? 輸出過壓保護(DEM OVP)
? 輸入過壓/欠壓保護(LOVP/BOP)
? 片內過熱保護(OTP)
? 異常過流保護(AOCP)
? 過載保護(OLP)
? 過流保護(SOCP)
? 前沿消隱(LEB)
? CS 管腳開路保護

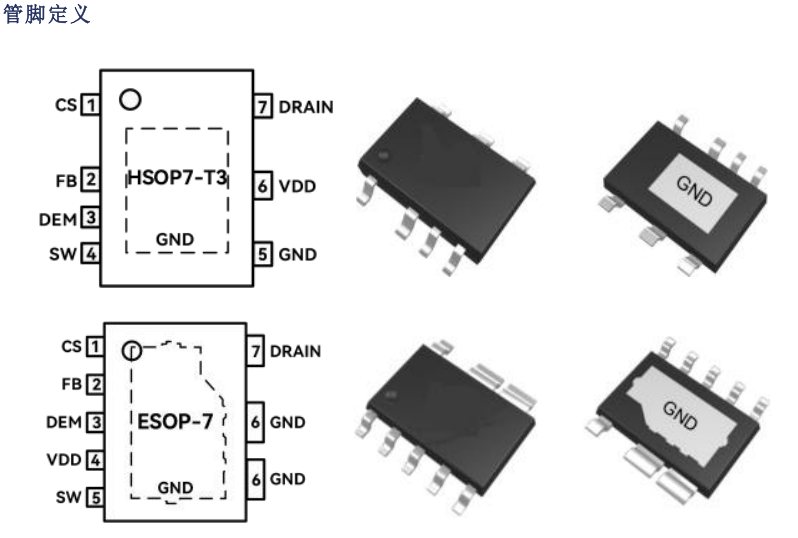

? 封裝類型HSOP7 -T3， ESOP-7
產品描述
U8722XXG是一款集成E-GaN 的高頻高性能準諧振模式交直流轉換功率開關。芯片集成高壓啟動電路，可獲得快速啟動功能和超低的工作電流，實現小于30mW 的超低待機功耗。
芯片的工作頻率最高可達220 kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流配置功能，可極大的優化系統EMI 性能。芯片內置Boost 供電電路，非常適用于寬輸出電壓的應用場景。
芯片集成有完備的保護功能，包括：VDD 欠壓保護(UVLO)、VDD 過壓保護(VDD OVP)、輸入過壓保護(LOVP)、輸入欠壓保護(BOP)、輸出過壓保護(DEM OVP)、異常過流保護(AOCP)、過載保護(OLP)、輸出過流保護(SOCP)、內置過熱保護(OTP)、前沿消隱(LEB)、CS 管腳開路保護等。
