很多人第一次學無刷電機控制，都會被 FOC 這個詞攔住。
資料里講的是 Clarke 變換、Park 變換、電流環、速度環、位置環。可一旦落到開發板上，問題馬上變成編碼器怎么接、PWM 怎么發、相序怎么對、電機為什么抖。
SimpleFOC 這個項目的價值，就在于把這條路變短了一些。

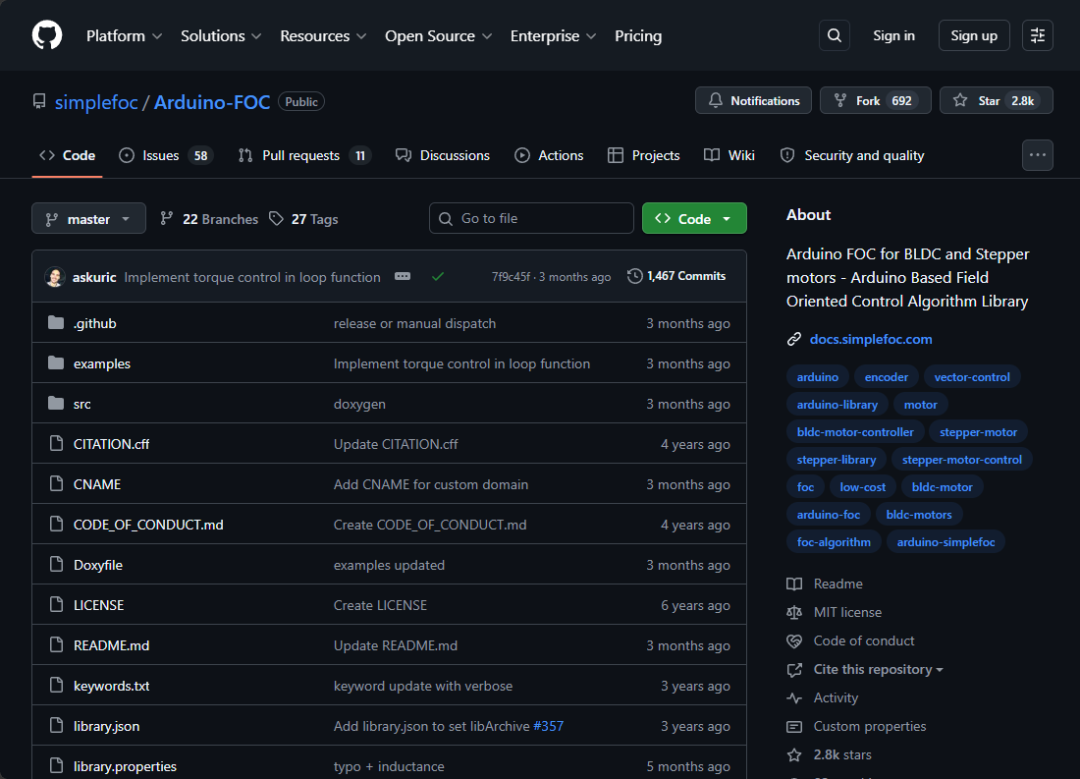

SimpleFOC 的主倉庫是 simplefoc/Arduino-FOC，官方定位是一個基于 Arduino IDE 和 PlatformIO 的跨平臺 FOC 控制庫，面向 BLDC 電機和步進電機。
它不是只服務某一塊板子，也不是只綁定某一種驅動芯片。項目目標是盡量支持更多“電機 + 傳感器 + 驅動器 + MCU”的組合，并讓不同硬件組合之間的遷移更平滑。

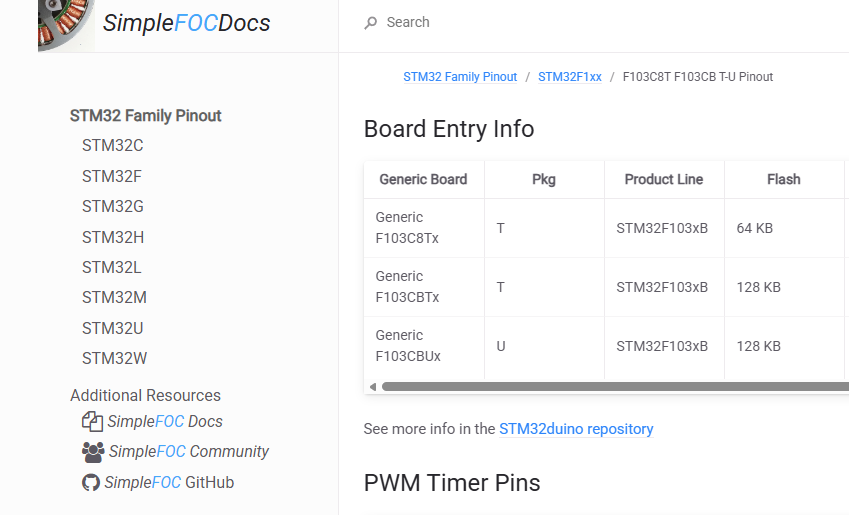

截至我核對倉庫信息時，library.properties 中的版本是 2.4.0。README 中也提到，項目支持 Arduino、STM32、ESP32、Teensy、RP2040、SAMD、MBED 等多類平臺。
這對初學者很重要。因為學電機控制時，最怕拿到一份強綁定硬件的代碼，能跑是能跑，但換一塊板子就幾乎要重寫。
SimpleFOC 比較清楚的一點，是它把電機控制拆成了幾個對象。

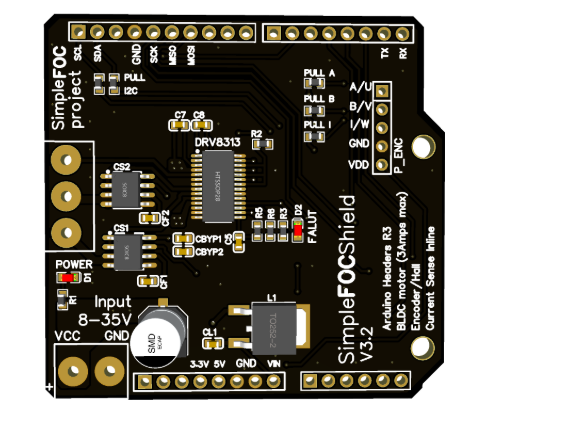

比如 BLDCMotor 負責電機控制邏輯，Encoder、HallSensor、MagneticSensorI2C 這類對象負責位置反饋，BLDCDriver3PWM、BLDCDriver6PWM 負責驅動輸出。
如果要做電流控制，還會涉及 InlineCurrentSense、LowsideCurrentSense 等電流采樣對象。
這種拆法的好處是，讀者不用一開始就陷進公式里。
你可以先理解信號從哪里來：傳感器給出轉子位置，電機對象根據目標值和反饋值計算控制量，驅動器再把控制量變成 PWM 輸出到功率級。
在官方示例里，主循環里最核心的調用通常是兩句：motor.loopFOC() 和 motor.move()。
前者負責持續執行 FOC 算法更新，后者負責執行速度、位置或力矩目標。把這兩層分開后，底層磁場控制和上層運動目標就沒有混在一起。
SimpleFOC 適合入門，不是因為它把所有細節都藏起來，而是因為它把很多工程邊界擺在了明面上。
你需要設置電機極對數，需要鏈接傳感器，需要配置驅動器供電電壓，也需要通過 initFOC() 完成傳感器和電機的對齊。
這些步驟看起來繁瑣，但它們正好對應真實電機控制里最容易出錯的地方。
比如電機方向反了，編碼器方向不對，極對數填錯，相序沒有對齊，都可能導致電機抖動、發熱或者完全不受控。
再比如電流采樣也不是“加上就行”。inline current sense、low-side current sense、high-side current sense 對硬件連接、ADC 采樣和 PWM 時序都有不同要求。
所以我更建議把 SimpleFOC 當成一個實驗臺。
第一步先跑通電壓模式和速度閉環，不急著上電流環。第二步再調 PID、低通濾波和目標速度。第三步確認硬件穩定后，再考慮加入電流采樣和更復雜的控制模式。
如果要讀源碼，不建議從數學函數開始。

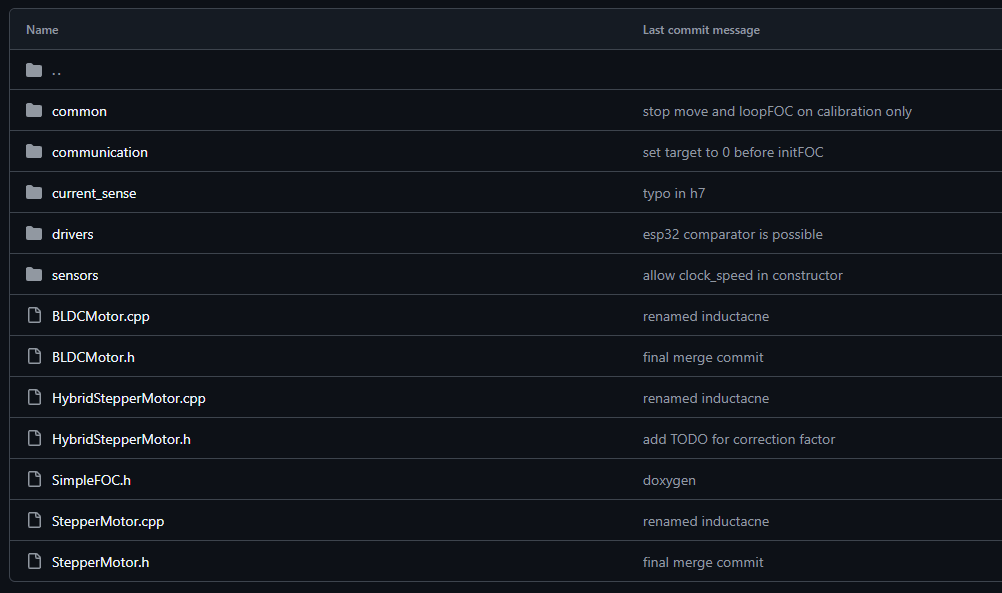

更順的路徑是先看電機對象，再看驅動對象，最后看傳感器和電流采樣。
BLDCMotor 這條線能幫你理解初始化、FOC 更新和運動控制之間的關系。drivers 相關代碼能看到不同 PWM 輸出方式是怎么適配底層平臺的。
sensors 相關代碼則能幫助你理解編碼器、霍爾傳感器、磁編碼器之間的差異。
等這些結構看明白，再回頭看 PID、低通濾波、SVPWM、電壓模式、電流模式，理解成本會低很多。
當然，SimpleFOC 并不等于量產方案。
如果項目要進入產品階段，還要重新評估實時性、保護機制、過流過溫、EMC、功率級設計和長期可靠性。它更適合作為學習、驗證和原型開發的起點。
FOC 難的地方，不只是算法本身。
真正讓電機穩定轉起來，需要把傳感器、驅動器、采樣、電源、參數和代碼結構都串起來。
SimpleFOC 的意義，是給了一個足夠清楚的起點。它讓你可以先用 Arduino 風格的方式把電機跑起來，再逐步理解背后的控制鏈路。
如果你正在學 BLDC、云臺、機器人關節、力反饋旋鈕或者小型執行器控制，這個項目值得認真拆一遍。
