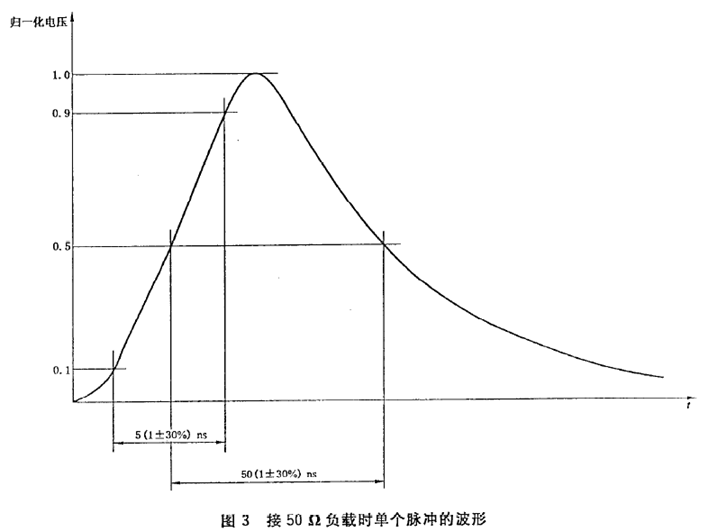

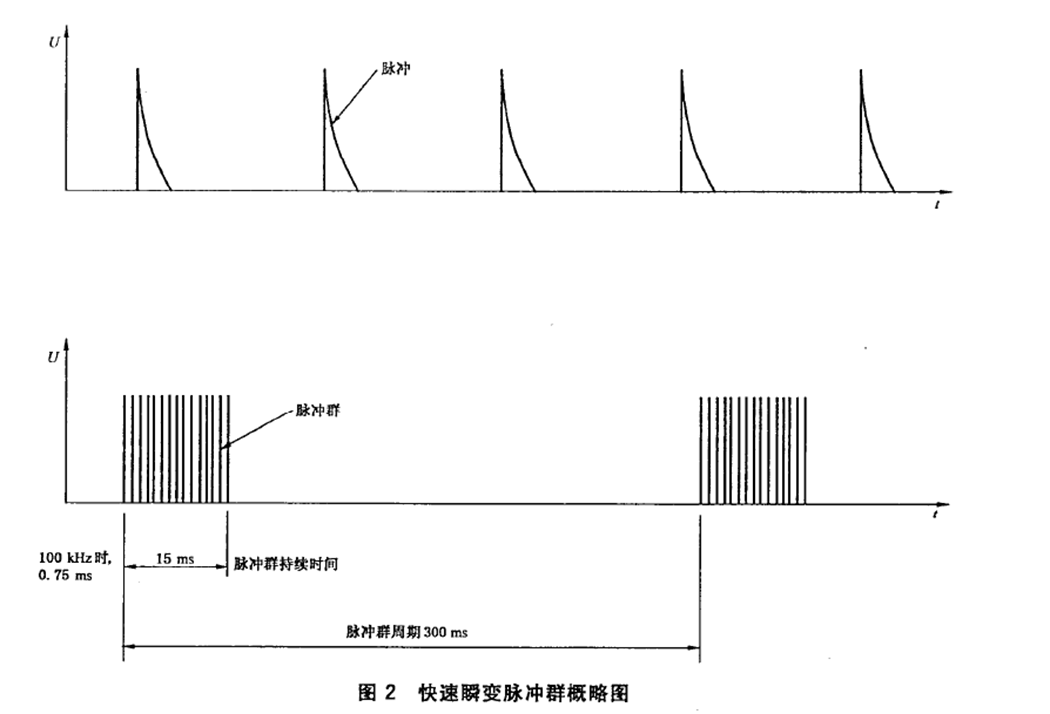

在EMC（電磁兼容性）測試中，?EFT測試的全稱是電快速瞬變脈沖群抗擾度測試?，英文全稱為 ?Electrical Fast Transient / Burst Immunity Test?，常簡寫為 ?EFT/B?。
目的：
測量用電設備對供電回路中其他設備產生的瞬態脈沖群的承受能力。
試驗等級：
等級1：0.5kV；
等級2：1kV手機；
等級3：2kV；
等級4：4kV。
以上試驗等級的脈沖重復頻率傳統要求為5kHz，但100kHz更接近實際情況。
判定：
試驗時，應建立并保持通信連接；試驗后，能正常工作，無用戶可察覺的通信質量的降低，無用戶控制功能的喪失或儲存數據的丟失，并且保持通信連接；在空閑模式下的試驗，不應誤操作。

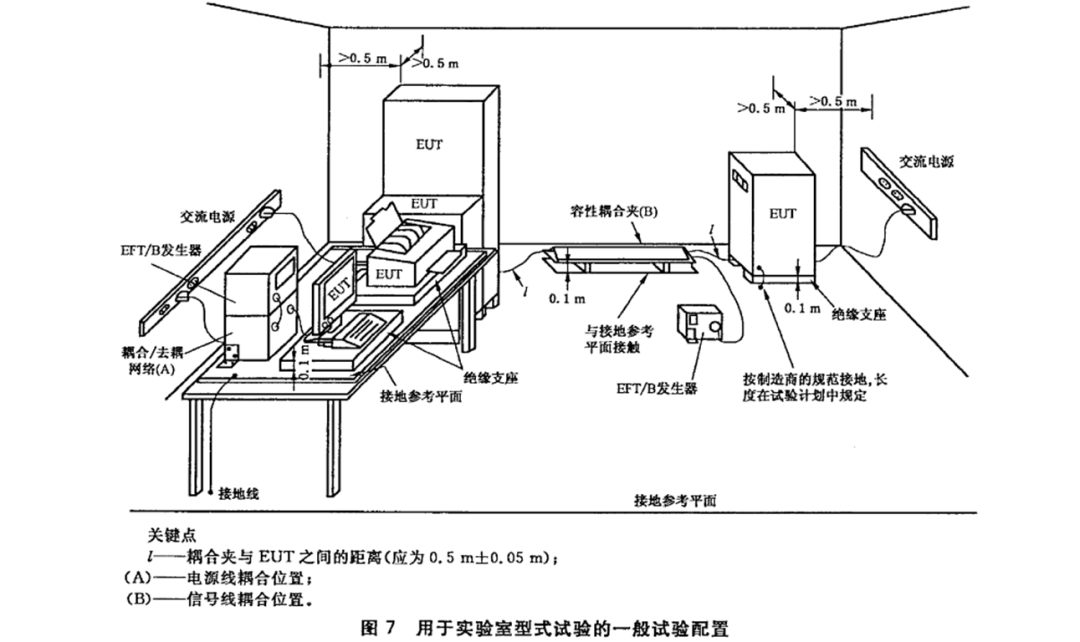

測試環境：
步驟：
1.手機在測試過程中保持充電狀態；
2.手機與綜測儀通信，耦合最大功率發射；
3.分別施加“+”“-”極性的脈沖群，每個極性為6個10秒的脈沖群，每個脈沖群之間間隔10秒。
Surge
EMC測試中的 ?Surge測試? 的全稱是 ?浪涌（沖擊）抗擾度測試?（Surge Immunity Test）。
該測試用于評估電子設備對由雷擊、電網開關操作等引起的瞬態過電壓或過電流的抗干擾能力，屬于電磁兼容性（EMC）測試中的 ?電磁抗擾度（EMS）? 項目之一 。??
目的：

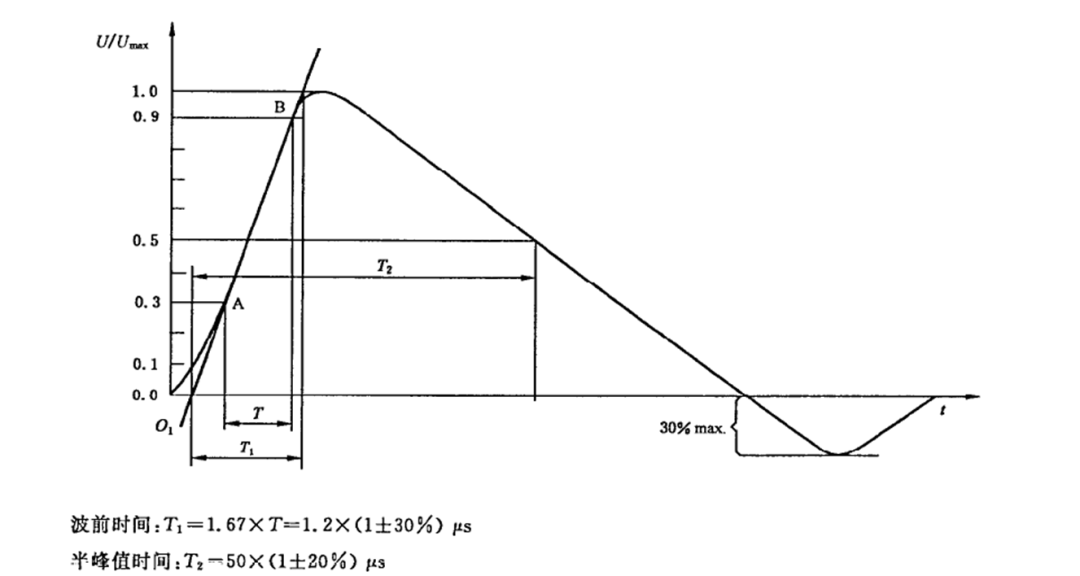

測量電子設備對雷電干擾（先快速上升，后緩慢下降）的承受能力。
試驗等級：
1級：0.5kV；
2級：1kV手機（線對線）；
3級：2kV手機（線對地）；
4級：4kV。
判定：
試驗時，應建立并保持通信連接；試驗后，能正常工作，無用戶可察覺的通信質量的降低，無用戶控制功能的喪失或儲存數據的丟失，并且保持通信連接；在空閑模式下的試驗，不應誤操作。
步驟：
1.手機在測試過程中保持充電狀態；
2.手機與綜測儀通信，耦合最大功率發射；
3.將浪涌信號從充電器注入，對于AC端口，應分別在0°、90°、180°、270°相位施加正、負極性各5次的浪涌脈沖，連續脈沖間的時間間隔≤1分鐘。
DIP
在EMC（電磁兼容性）測試中，?DIP測試的全稱是“電壓暫降、短時中斷和電壓變化抗擾度測試”?，英文全稱為 ?Voltage Dips, Short Interruptions and Voltage Variations Immunity Test?。

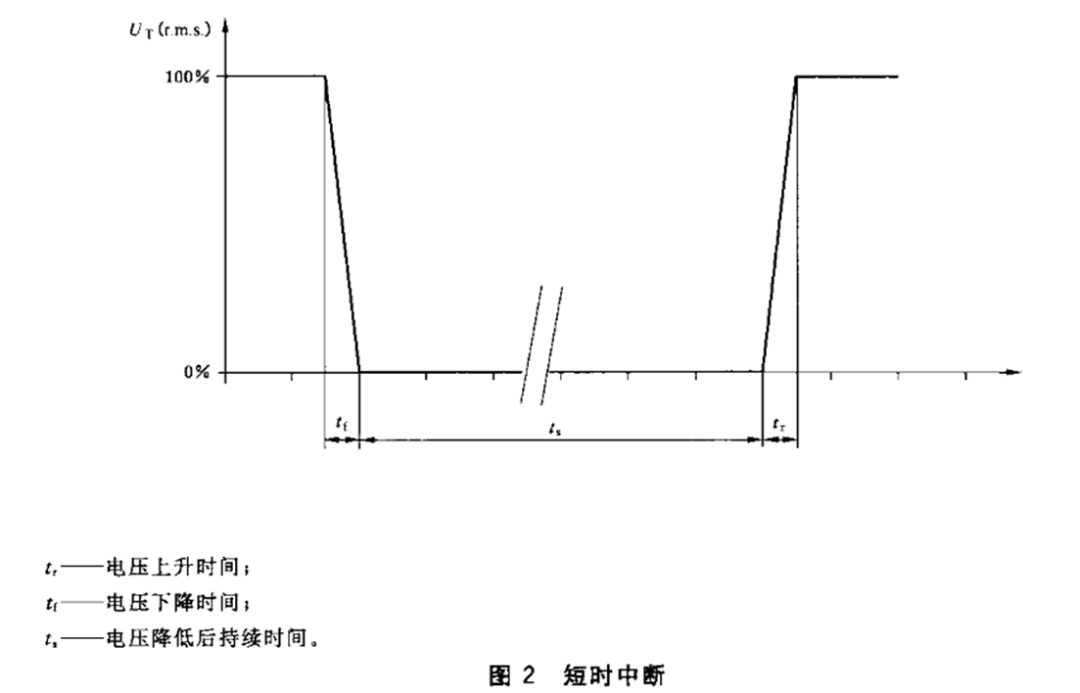

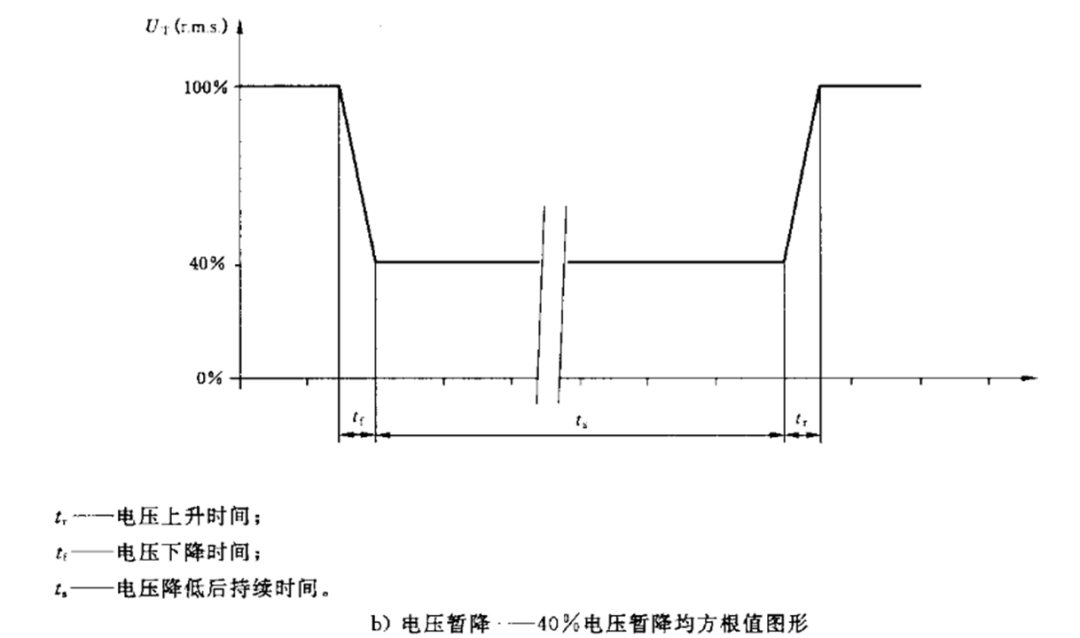

該測試屬于EMS（電磁抗擾度）的一部分，用于評估電氣或電子設備在供電電壓發生突然下降（如跌落至額定電壓的0%、40%、70%等）、短暫中斷（通常不超過數秒）或電壓波動時的運行穩定性與適應能力。
目的：
測量電子設備對電網中電壓突發的大幅度變化的承受能力。

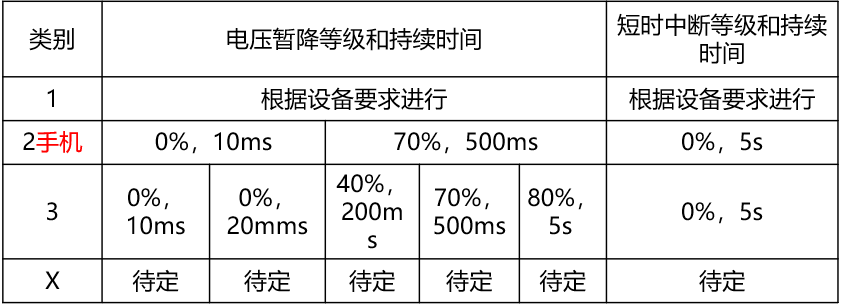

試驗等級：
判定：
試驗時，應建立并保持通信連接；試驗后，能正常工作，無用戶可察覺的通信質量的降低，無用戶控制功能的喪失或儲存數據的丟失，并且保持通信連接；在空閑模式下的試驗，不應誤操作。
步驟：
1.手機在測試過程中保持充電狀態；
2.手機與綜測儀通信，耦合最大功率發射；
3.按照相應的試驗等級和持續時間組合，順序進行3次電壓暫降或短時中斷試驗，每次試驗間的最小間隔10秒。
