你是否遇到過LDO線性穩壓電源輸出紋波大、芯片發熱嚴重的問題?作為硬件工程師,我深知這些問題的困擾。根據10年PCB設計實戰經驗,今天分享系統化的解決方案,幫你輕松搞定LDO布局難題。LDO噪聲主要來自輸入輸出端的寄生參數和地回路干擾。

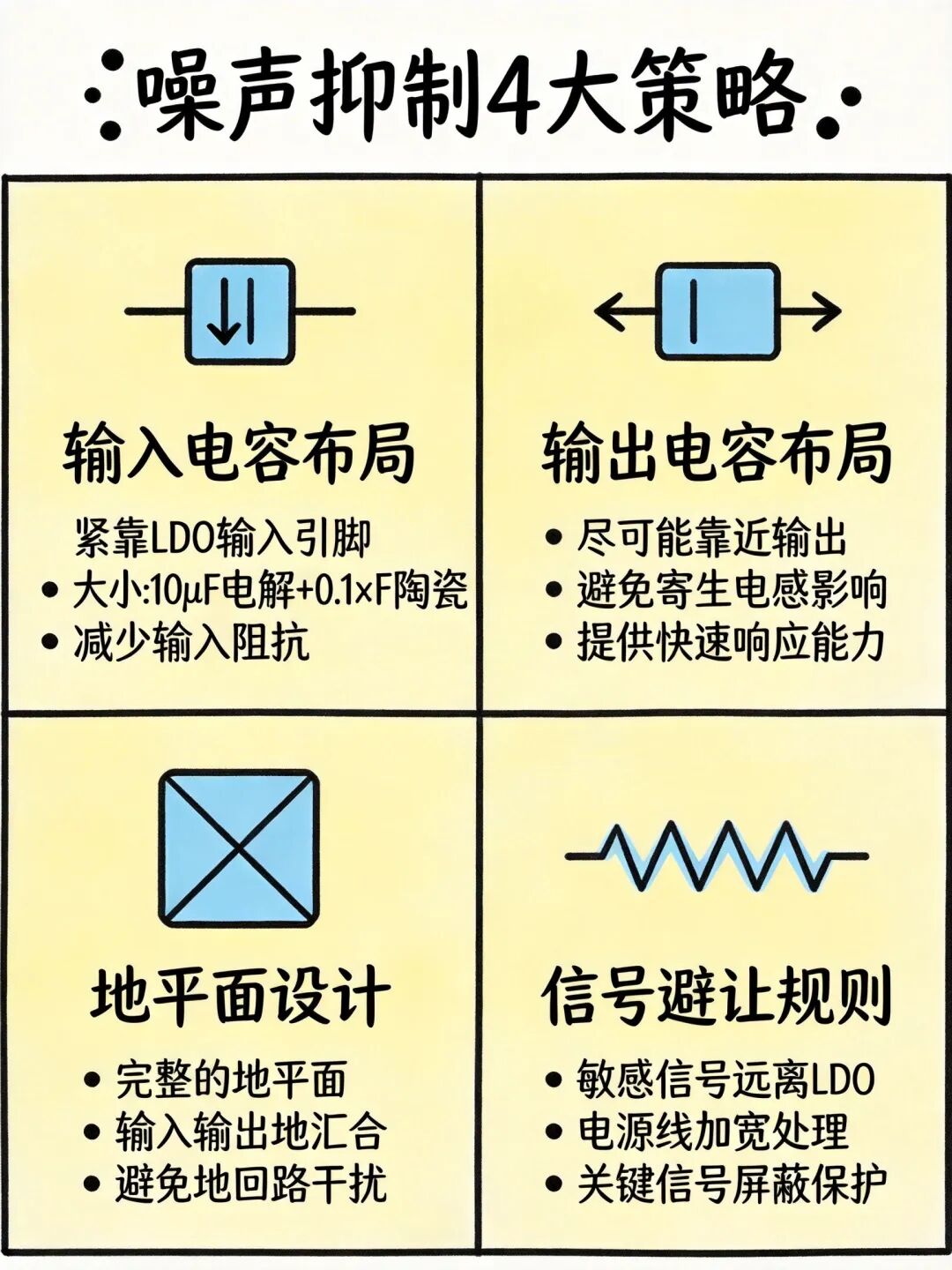

第一個策略是輸入電容布局:10μF電解電容+0.1μF陶瓷電容組合,必須緊貼LDO輸入引腳,減少輸入阻抗。
第二個策略是輸出電容布局:盡可能靠近輸出端,避免寄生電感影響電源響應速度。

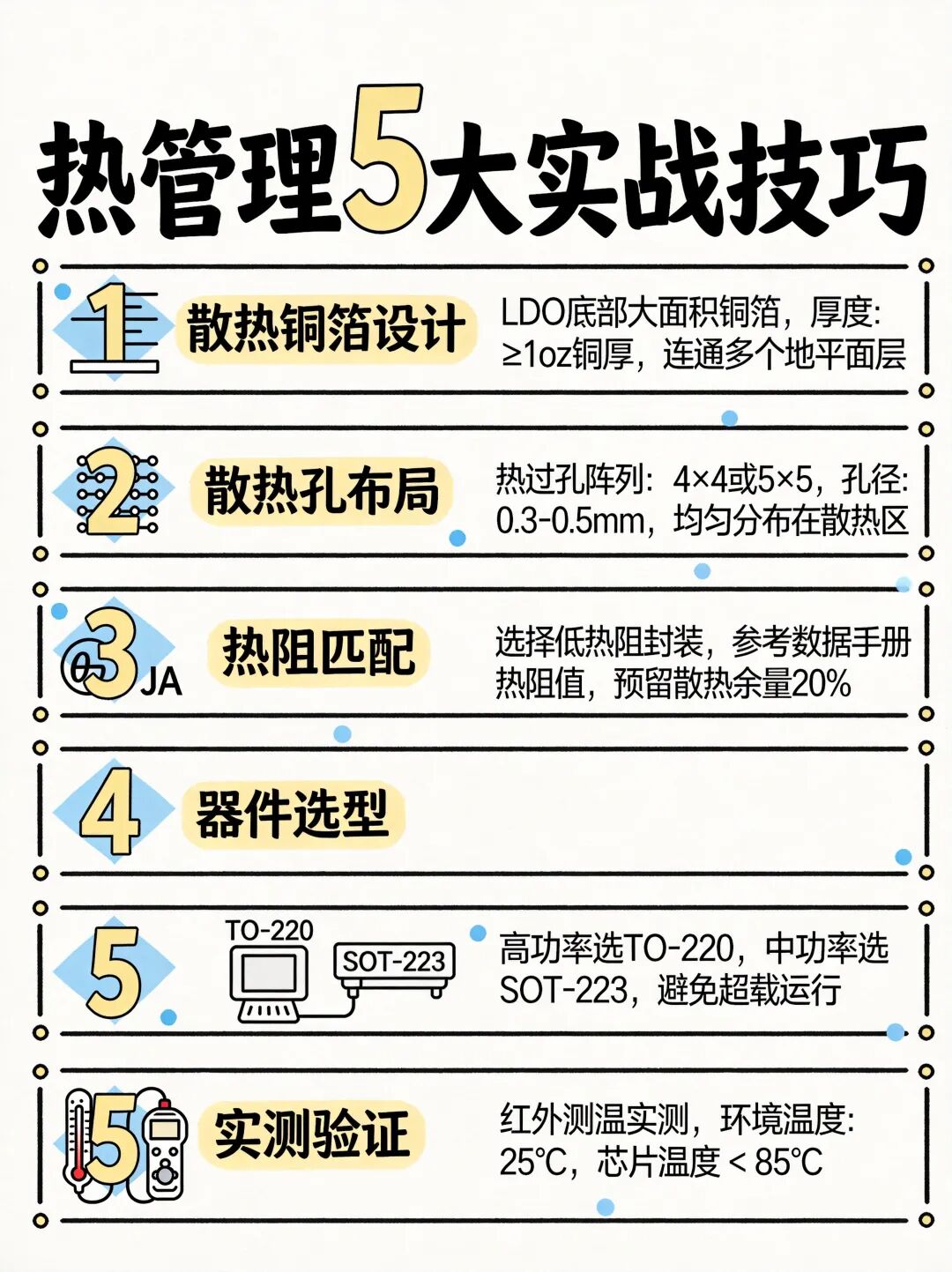

第三個策略是地平面設計:完整的接地平面是基礎,輸入輸出地要匯合到一點,避免地環路干擾。第四個策略是信號避讓:敏感信號要遠離LDO電源區域,電源線適當加寬,關鍵信號要做好屏蔽保護。散熱銅箔設計是熱管理的第一步:LDO底部要鋪設大面積銅箔,銅箔厚度≥1oz,最好連通多個地平面層。熱過孔布局也很關鍵:在散熱區設計4×4或5×5的熱過孔陣列,孔徑0.3-0.5mm,均勻分布能顯著提升散熱效果。

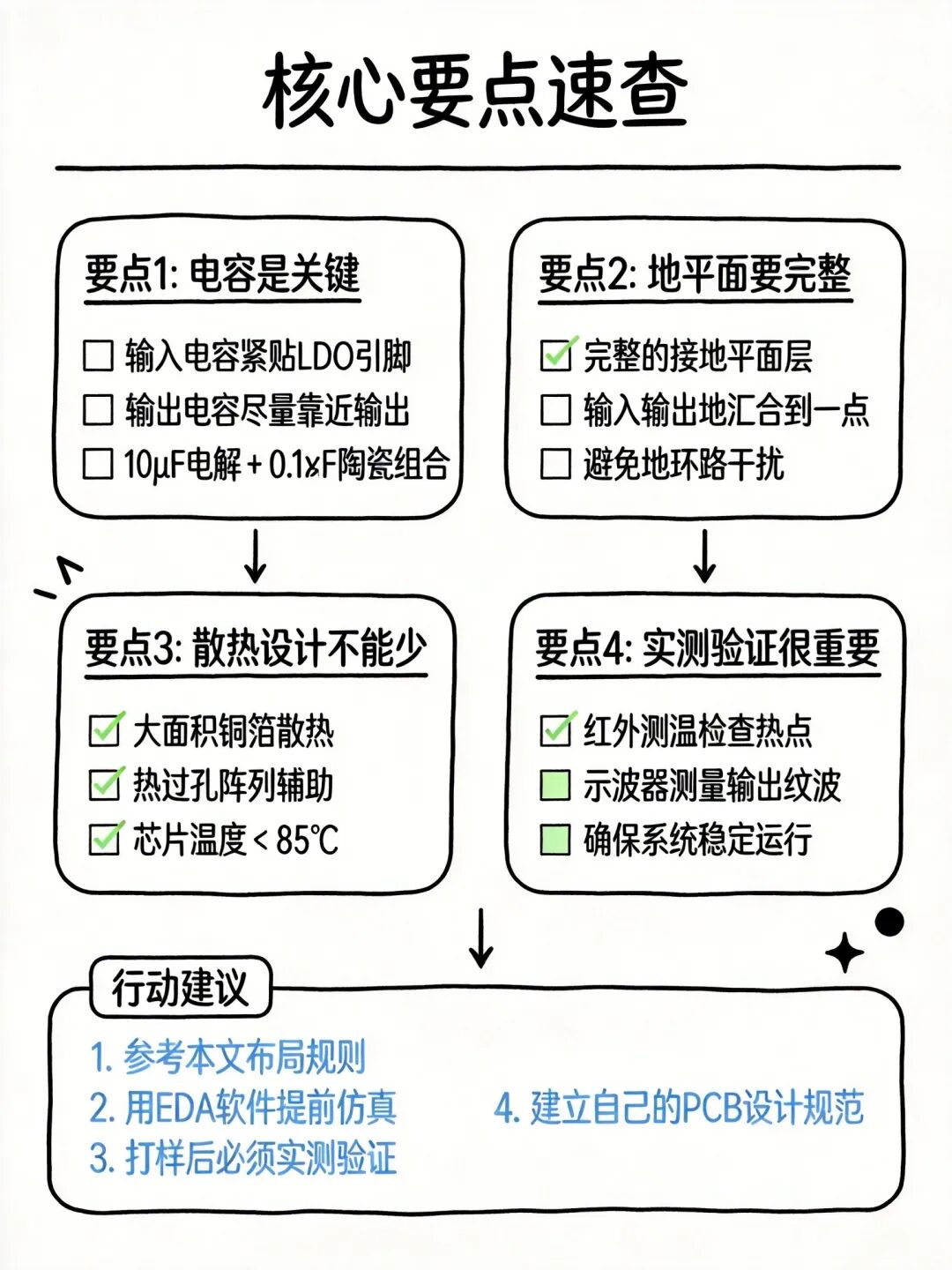

熱阻匹配要精準:選擇低熱阻封裝,參考數據手冊的熱阻值,預留20%的散熱余量。器件選型要合理:高功率應用選TO-220封裝,中功率選SOT-223,避免超載運行。實測驗證最重要:用紅外測溫檢查熱點,環境溫度25°C時芯片溫度應低于85°C,同時用示波器測量輸出紋波,確保系統穩定運行。記住這4個核心要點:電容布局要合理、地平面要完整、散熱設計要到位、實測驗證不能少。建議大家參考本文布局規則,用EDA軟件提前仿真,打樣后必須實測驗證,逐步建立自己的PCB設計規范。

第50期《高速PCB工程師線下實訓班》6月24日開班
2026-05-13

第8期--硬件電路設計線下班!3個月從零基礎到高薪入職
2026-05-08

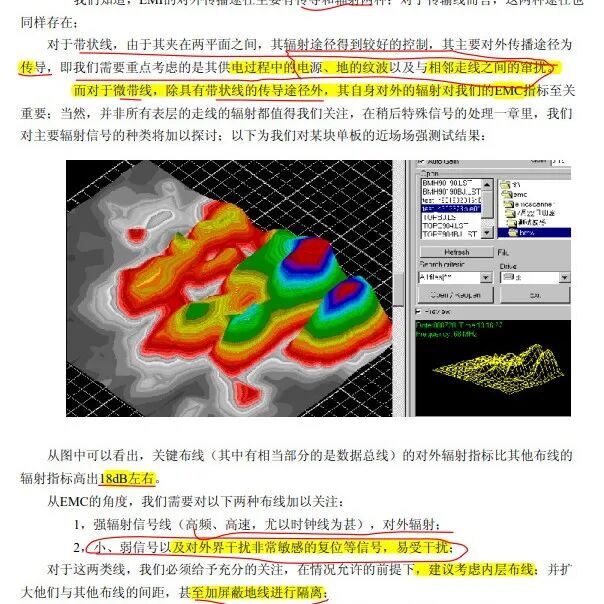

不藏私!85頁EMC設計避坑全攻略
