上海顯耀顯示科技股份有限公司（以下簡稱“JBD”）5月15日正式宣布，已完成其Micro LED微顯示屏量產架構的重大升級，從基于4英寸晶圓的制造架構全面跨越至12英寸重構晶圓平臺。這一里程碑標志著公司在制造效率、成本競爭力與大規模交付能力上實現質的飛躍，也為Micro LED微顯示產業從“技術驗證”邁向“規?；逃?/span>”樹立了關鍵的轉折點。

在Micro LED微顯示行業的發展早期，競爭主要圍繞亮度、功耗和像素密度等性能指標展開。然而，隨著技術路線圖日趨成熟、AR/AI智能眼鏡市場需求持續升溫，制造能力已躍升為決定行業下一階段發展的核心變量。JBD此次的量產架構躍遷，既是一次針對行業長期痛點的技術突圍，也為整個微顯示產業指明了通往大規模商業化的底層路徑。

晶圓尺寸錯配——MicroLED量產的核心瓶頸

長期以來，良率和成本是制約Micro LED微顯示器大規模應用的“兩座大山”。當前，Micro LED微顯示屏的主流制造方案采用“晶圓對晶圓”鍵合工藝，但這一方案面臨一個根本性的結構矛盾，即先進的硅基背板已全面轉向12英寸標準，而受限于材料體系與工藝復雜度，Micro LED外延晶圓的尺寸仍主要停留在4英寸。

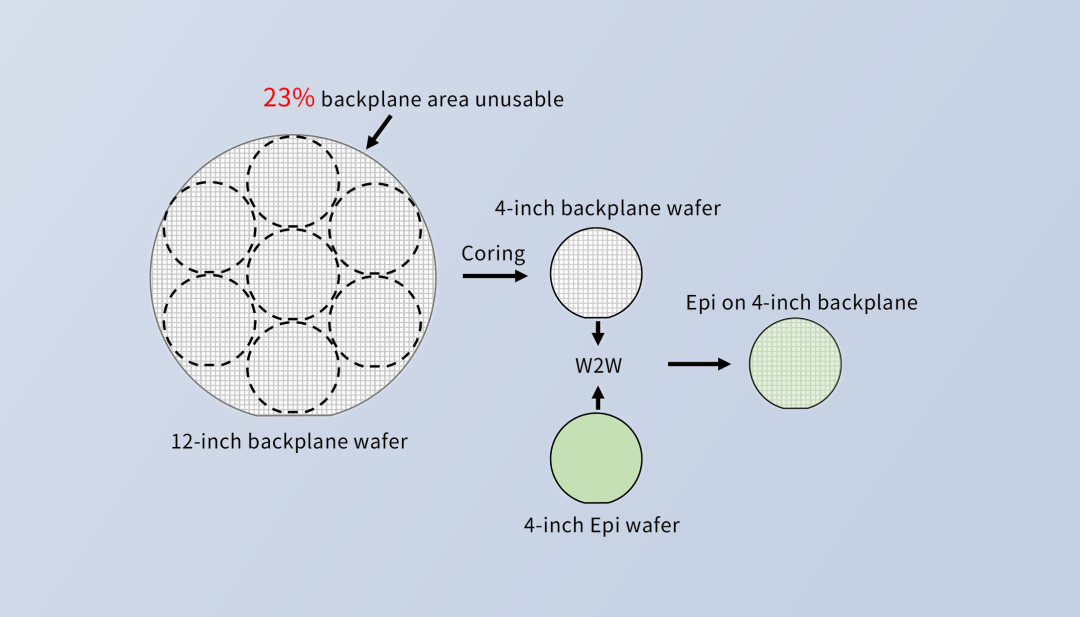

這種晶圓尺寸的不匹配帶來了嚴峻的產能損失。行業通行的做法是將12英寸硅背板切割成更小的尺寸以匹配4英寸外延片，但這一方案下，背板晶圓的理論利用上限僅有77%?？紤]到硅背板的單位面積成本遠高于外延材料，任何利用率不足都將直接轉化為器件成本的上升，嚴重限制了規?；a(chǎn)的經濟效益。

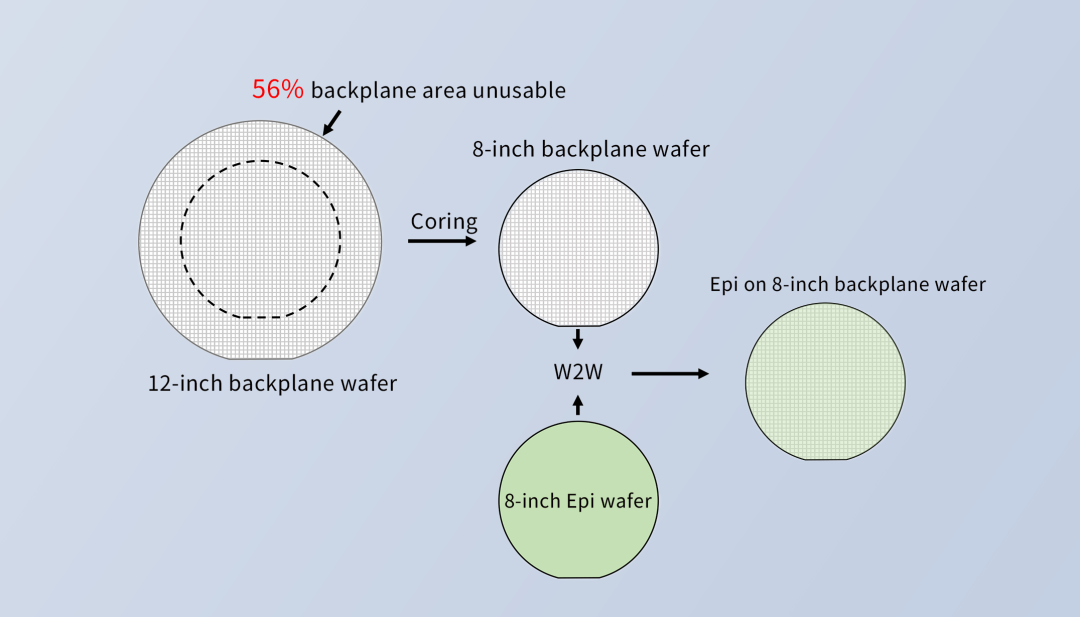

此外，不少Micro LED企業曾提出采用8英寸晶圓流程進行量產，但這一路徑也存在兩個致命缺陷：幾何分析顯示仍有56%的背板面積被浪費，而在鍵合和基底去除階段，低良率問題始終無法得到有效解決。

在產能瓶頸之外，Micro LED微顯示面臨的更大挑戰來自市場需求的迅速膨脹。據TrendForce預測，2026年全球AR眼鏡出貨量將達到95萬臺，同比增長53%。而Omdia的報告顯示，Micro LED顯示器收入預計將從2025年的5,240萬美元增長近一倍至2026年的1.054億美元，到2032年有望達到約68億美元。下游市場的爆發讓產能升級變得迫在眉睫。JBD正是看準了這一窗口期，決定徹底跳過8英寸流程，直接向12英寸方案全力沖刺。

重構晶圓方案——“芯片-載體-晶圓”的技術突圍

面對4英寸與12英寸之間的代際鴻溝，JBD并未等待原生12英寸外延技術的商業化，而是另辟蹊徑，創造性地采用了“芯片-載體-晶圓”重構鍵合方案。

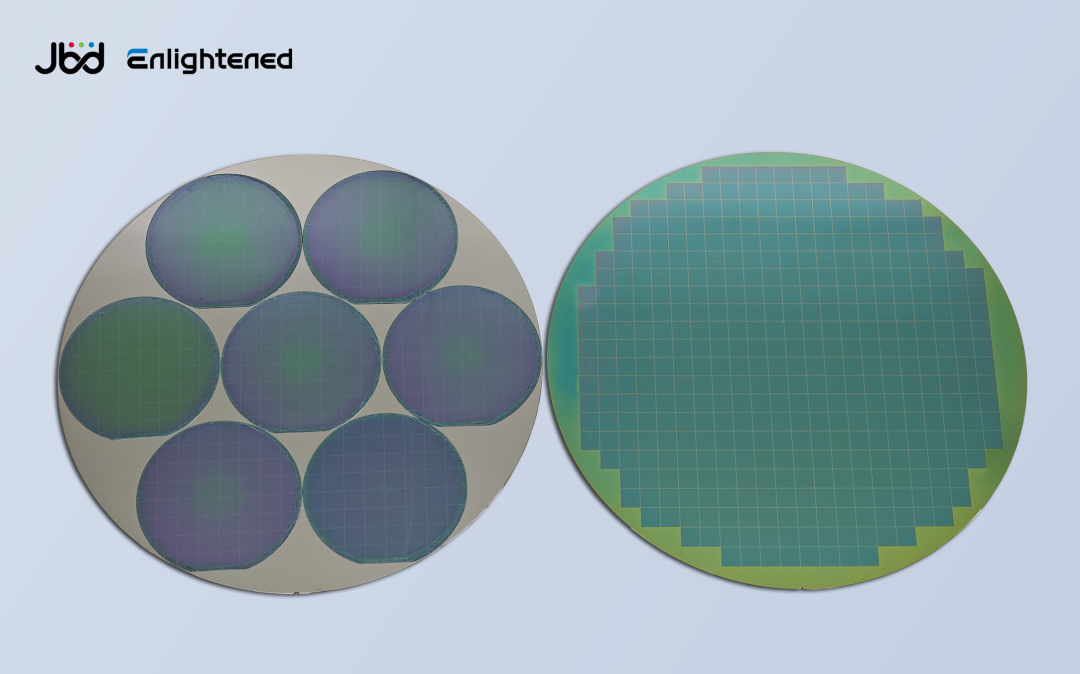

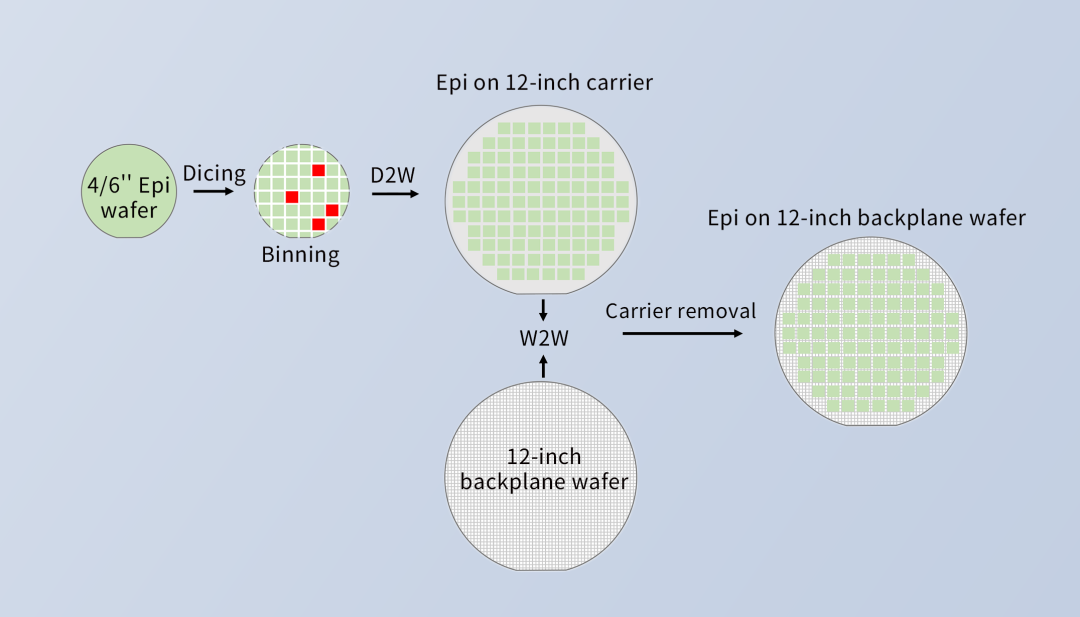

在這一工藝架構中，小尺寸外延晶圓首先被切割成單個芯片，隨后進行鍵合前檢測和分揀，在早期階段精準識別并剔除缺陷芯片。隨后，合格芯片以極高的放置精度和均勻性被重新組裝到高精度臨時12英寸載體基板上，形成“重構外延晶圓”，再與匹配的12英寸硅背板進行晶圓級鍵合。

這一技術路徑的關鍵突破在于同時解決了兩個核心難題。一方面，背板晶圓的利用率得到革命性提升。由于12英寸重構晶圓與12英寸硅背板實現了完美匹配，先進節點硅背板的價值能夠被充分釋放，直接降低了單位器件的綜合成本。另一方面，由于在鍵合前就已剔除缺陷芯片，外延缺陷不會傳導至最終器件，下游工藝的變異性和整體良率損耗顯著降低。經過端到端驗證，JBD的晶圓重構良率已超過98%。

更重要的是，這一方案巧妙地將小尺寸外延工藝的成熟度與先進12英寸背板的規模優勢有機結合起來，在原生12英寸外延工藝實現大規模商業化之前，為整個Micro LED微顯示行業提供了一條切實可行的升級路徑。同時，新平臺還為高精度混合鍵合奠定了基礎，隨著像素間距持續縮小，Micro LED微顯示器將越來越依賴先進節點的硅背板，12英寸重構方案的前瞻性布局意義深遠。

JBD首席執行官李啟鳴博士對此表示：“12英寸重構方案克服了Micro LED微顯示器行業大尺寸量產中的關鍵瓶頸，實現了效率與成本的最佳平衡。得益于JBD工程師多年來的創新研究，我們現在確信12英寸重構將成為Micro LED量產的終極解決方案。”

跨越——4英寸到12英寸背后的規模效應

從4英寸到12英寸并非簡單的生產線尺寸放大，而是制造效率的階躍式提升。晶圓尺寸的每一次躍遷都遵循著深刻的規模經濟邏輯。以半導體行業為例，從8英寸到12英寸，直徑僅增加50%，但晶圓面積卻增大了2.25倍。而在同等工藝條件下，12英寸晶圓的可使用面積超過8英寸晶圓兩倍以上，單位芯片產量可達后者的2.385倍。

對于JBD而言，從4英寸到12英寸的跨越所帶來的規模效應遠超傳統半導體的線性放大。重構晶圓方案讓硅背板利用率從77%的理論上限提升至接近100%，與此同時，由于鍵合前缺陷剔除機制的存在，整體良率也遠高于傳統的晶圓對晶圓鍵合方案。這兩個指標的綜合改善，使得單顆Micro LED器件的制造成本有了顯著下探空間。

成本優勢的形成還源于JBD在產業鏈上下游的協同布局。在設備端，JBD與精測電子達成戰略合作，聚焦Micro LED微顯示測試體系和關鍵量檢測設備的研發，2026年第一批次設備已成功運抵產線，標志著雙方進入批產交付的實質性階段。在材料端，JBD通過自主掌握MOCVD材料生長和背板設計，在多個維度上持續優化成本結構。

更為深遠的是，12英寸平臺的價值并不局限于顯示制造本身。李啟鳴博士同時指出，全新的12英寸平臺有望在光計算領域開辟更多新機遇，Micro LED陣列在AI服務器光互連中的應用正成為重要的增量市場方向。

資本——12英寸躍遷的“彈藥”保障

制造架構的代際升級需要雄厚的資本支撐。從4英寸到12英寸，涉及設備更新、產線改造、工藝研發等全鏈條投入，資金需求量級極為可觀。JBD近年來在資本市場的表現，為此次躍遷提供了充足的“彈藥”。

2025年10月，JBD完成B2輪融資超10億元人民幣，刷新了全球Micro LED微顯示領域的單筆融資紀錄。在此之前，公司還完成了B1輪融資。2026年4月，JBD再次完成C輪融資超10億元人民幣，參與投資的機構包括正心谷資本、芯禾資本、金浦投資、中信證券投資等十余家知名投資方。

短短一年間，JBD融資總額超過20億元人民幣。這一密集、大規模的融資節奏，不僅反映了資本市場對公司技術路線和量產能力的高度認可，更為12英寸重構晶圓平臺的快速落地提供了資金保障——從試驗生產線的端到端驗證，到向大規模量產的加速遷移，每一個環節都需要持續的資金注入。

在資本運作層面，JBD已選擇知名投行負責IPO籌備工作，據披露其上市估值預計約100億美元。若成功登陸資本市場，將為公司后續的技術迭代和產能擴張?zhí)峁└鼮殚L期的資金通道。光速光合資本合伙人朱嘉的評價頗有代表性：“我們對JBD有很高的期望，我們覺得他是可以成為世界級的公司，就像我們所投資的中際旭創成為光模塊領域的全球第一那樣，JBD是具備這樣的能力和潛力，能夠成為在微顯示領域的全球第一名。”

布局——12英寸引擎驅動多元生態擴張

12英寸重構晶圓平臺的上線，不僅僅服務于產能的提升，更是JBD布局多元化應用版圖的基礎性底座。只有具備大規模、低成本交付能力的制造平臺，才能支撐起面向多場景、多客戶的產品矩陣。

目前，JBD已經構建了覆蓋AR近眼顯示、車載投影、AI可穿戴設備等多個領域的應用生態。在AR領域，截至2025年底，基于JBD解決方案打造的智能眼鏡產品已達近50款，其客戶覆蓋了全球最頭部的AR眼鏡廠商。在車載領域，2026年3月JBD正式發布了車規級Micro LED投影平臺“獅鷲”，首款產品“獅鷲Ⅰ”在0.25英寸顯示區域上集成了數十萬像素、光通量高達500流明，滿足車規級可靠性標準。2025年推出的“蜂鳥II”全彩投影儀更是憑借僅0.2cc的超緊湊體積和僅0.5克的超輕重量，成為目前量產最小的全彩投影儀，斬獲CES 2026創新獎。

12英寸平臺帶來的制造成本下降和產能提升，將進一步強化JBD在多元場景中的滲透能力。AR/AI智能眼鏡的快速普及對上游微顯示器成本提出了持續下行的要求。TrendForce預測，2026年全球LED市場產值有望達到121.76億美元，其中Micro LED在頭戴式設備中的芯片市場年復合增長率高達133%。與此同時，蘋果、三星、Meta等消費電子巨頭紛紛布局AI眼鏡賽道，三星更計劃在2027年推出搭載Micro LED屏幕的高端版本。JBD憑借12英寸重構平臺所建立的產能儲備和成本優勢，有望在這一輪產業爆發中占據核心供應商席位。

展望——12英寸重構方案會成為行業通用解決方案嗎？

從行業演進的角度來看，JBD的12英寸重構方案并非孤立的技術選擇，而是Micro LED微顯示產業從“各自探索”走向“標準化制造”的關鍵一步。

一方面，這一方案解決了當前產業鏈中最突出的痛點——晶圓尺寸不匹配問題，為行業提供了經過量產驗證的技術路徑。其重構良率超過98%，證明了該工藝的可行性與穩定性。另一方面，JBD方案的優勢也伴隨著挑戰：重構晶圓工藝涉及芯片切割、檢測分揀、高精度重構等多個新增步驟，對量產線的設備精度和工藝管控能力提出了更高要求。

由于這一方案建立在業界最為通用的12英寸半導體制造生態之上，具備廣泛的設備兼容性和供應鏈協同基礎?？紤]到Micro LED微顯示目前仍處于行業起步階段，各家廠商的技術路線高度分化，JBD的12英寸重構方案要成為行業標準，仍需在規?；a(chǎn)、成本驗證和產業鏈協同等維度持續積累。
