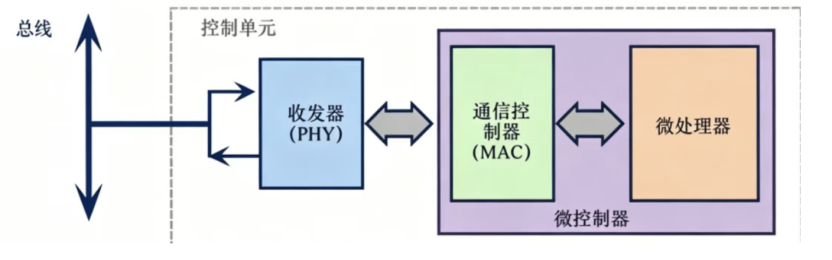

現在的汽車電子化程度越來越高，車上的控制單元越來越多，發動機、變速箱、剎車、轉向、車身電器、座艙設備等都需要互相傳遞數據。如果還用老式的一對一硬線接線方式，兩兩連接，不僅線束雜亂、車身重量大（線束是很重的，里面有金屬），而且信號互通差、后期改裝和維修都很麻煩。為了解決這些問題，現在所有量產汽車都會采用標準化的車載總線網絡平臺。一般控制單元MCU內部基本如下：

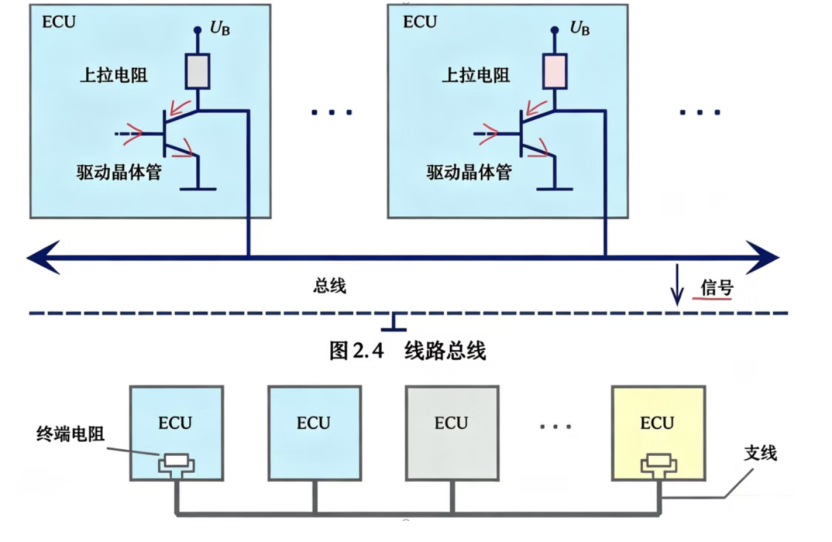

簡單來說，車載總線就是把全車所有電控單元，按功能重要性分成不同的網絡組別，用CAN、LIN等總線方式一層層連接起來，統一組網，實現全車信號共享、設備協同和故障統一管理。
整車總線平臺的開發是一套完整的工程流程，主要包含團隊分工規劃、整體網絡架構設計、通信協議選型、仿真測試驗證和項目總結五個部分。本文結合車企實際開發流程，通俗講解常規車載總線網絡平臺的設計思路、結構組成和技術要點。
一、車載總線平臺設計分工
車載總線的開發不是單一崗位就能完成的，需要架構、軟硬件、測試多團隊配合，每個環節職責明確，保證最終設計能落地、能量產、穩定可靠。整套工作主要分為三大崗位板塊。
第一是系統架構團隊，主要負責定方案、定框架。他們根據車型定位、安全等級和配置高低，決定全車總線怎么分層、怎么分組、哪些控制器進高速網、哪些進低速網。同時規劃整車網絡拓撲結構、網關轉發規則、信號交互邏輯，制定全車報文規范、信號命名標準和數據庫規則，保證同平臺多款車型可以通用，后期升級拓展也方便。簡單講，架構團隊就是把整車總線的“圖紙”和“規矩”全部定好。
第二是軟硬件開發團隊，負責把方案真正做出來。硬件團隊主要畫總線電路、選CAN/LIN收發器、匹配終端電阻、設計線束布線方式和OBD診斷接口電路，保證總線硬件在高溫、低溫、顛簸、電磁干擾強的車內環境可以正常工作。軟件團隊主要負責配置通信報文、設定報文發送周期、分配ID優先級、編寫總線報錯處理邏輯、制作DBC通信文件、開發網關路由和診斷功能，讓所有電控設備可以正常互相傳數據、不沖突、不丟信號。
第三是測試驗證團隊，負責全流程查漏、驗穩定性。他們需要測試總線負載率、信號延遲、報文丟幀情況、高低溫穩定性、電磁兼容性能，還會做故障注入測試、實車道路測試、刷寫和診斷功能驗證。只要是總線可能出現的問題，都需要提前測試、提前整改，保證量產裝車后不會出現網絡掉線、功能異常、偶發故障等問題。三個團隊層層配合，形成從設計、開發到驗證的完整閉環。
二、車載總線平臺總體設計

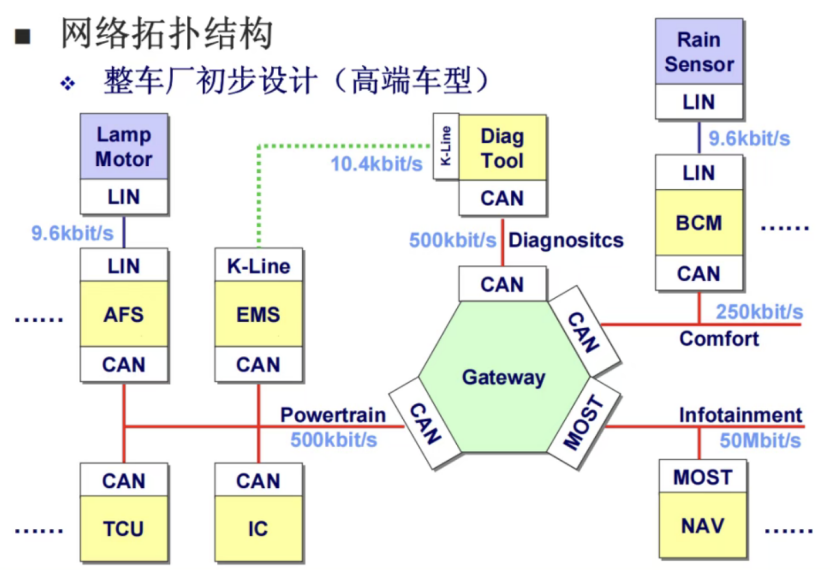

目前市面上普通家用車、經濟型轎車的總線平臺設計思路基本一致，核心就是按安全等級分層、按功能分區、高低速搭配、網關（GATEWAY）統一管控。整車網絡被分為四層結構，分別是高速動力CAN網絡、中速車身CAN網絡、低速LIN外設網絡和診斷運維網絡，四層網絡各司其職、互不干擾，同時通過中央網關實現數據互通，兼顧安全性、實用性和成本。

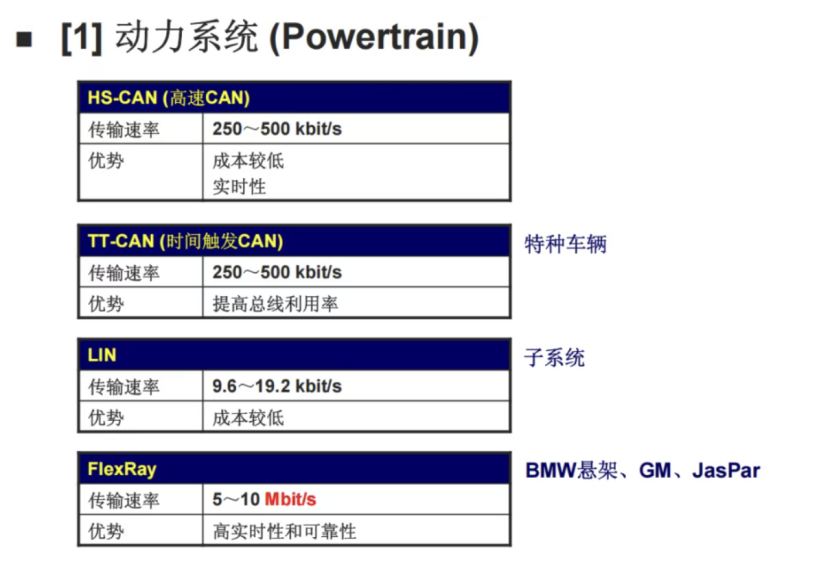

第一層是高速動力安全CAN網絡，屬于全車最高優先級的核心網絡，專門負責跟行車安全、動力控制相關的設備通信，包括發動機、變速箱、整車控制器、電池管理系統、剎車防抱死系統、車身穩定系統、電動助力轉向、儀表等。這個網段速率一般設為500Kbps，智能車型會用到1Mbps，傳輸速度快、延遲極低、抗干擾能力強。
這類控制器傳輸的都是關鍵信號，比如發動機轉速、車速、剎車壓力、轉向角度、動力扭矩等，報文刷新速度很快，一般10到20毫秒更新一次。為了保證緊急工況不卡頓，高速CAN總線的穩態負載嚴格控制在30%到50%，預留充足帶寬，避免急加速、緊急剎車時出現信號延遲、丟幀，最大程度保障行車安全。

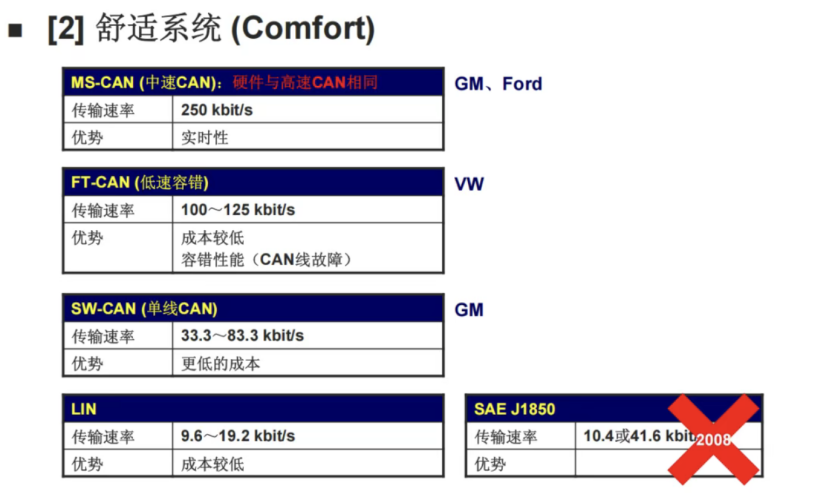

第二層是中速車身舒適（comfort）CAN網絡，是車上用途最廣、設備最多的主干網絡。主要連接車身和座艙電器，比如車身控制模塊BCM、空調、車機、車門控制器、燈光、車窗等。速率一般固定為250Kbps，完全滿足車身舒適功能的通信需求。
這個網段主要傳輸按鍵操作、設備狀態、環境數據等非安全類信號，刷新周期較慢，大概50到100毫秒一次，對實時性要求不高。車身CAN網絡可以根據車型高低配靈活增減設備和報文，低配車型精簡功能，高配車型增加舒適配置，不需要改動整體網絡架構，適配性和通用性很強。
第三層是低速LIN外設網絡，屬于低成本輔助網絡。車上很多簡單設備，比如雨量傳感器、陽光傳感器、雨刮電機、后視鏡調節、倒車雷達、門鎖機構，不需要高速通信，就統一用LIN總線組網。
LIN總線速率固定9.6Kbps，單線傳輸、結構簡單、價格便宜，不需要復雜的屏蔽線束和終端電阻。組網方式為主從模式，一般由BCM車身主控制器統一下發指令，各個傳感器和執行器被動應答，不會出現信號搶占和沖突。使用LIN總線可以大量減少車上的硬線線束，降低整車成本和故障率，同時減輕CAN總線的通信壓力，讓高速CAN專心處理行車核心數據。
第四層是診斷運維網絡，主要用于車輛生產、檢測、維修和升級。通過車上的OBD接口，可以連接診斷儀，讀取全車故障碼、查看實時數據流、測試設備動作、刷寫程序和標定參數。

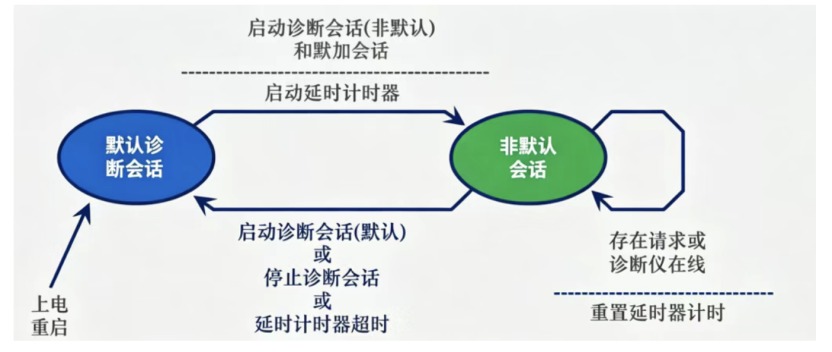

在上面這張診斷會話狀態流轉圖，系統上電重啟后首先進入默認診斷會話狀態，當觸發啟動診斷會話（非默認）和默認會話的操作時，會啟動延時計時器并切換到非默認會話狀態；在非默認會話狀態下，只要存在請求或者診斷儀在線，就會重置延時計時器來維持當前狀態，而當觸發啟動診斷會話（默認）、停止診斷會話或者延時計時器超時這三個條件中的任意一個時，系統就會切回默認診斷會話狀態。
車載網絡是診斷會話狀態切換的核心觸發載體，診斷儀通過車載網絡（如CAN、LIN等總線）發送啟動/停止診斷會話的指令，以此觸發狀態流轉；同時車載網絡傳輸的車輛狀態請求信號，也會成為維持非默認會話的判定依據。
非默認會話的維持依賴車載網絡的連通性，只要診斷儀通過車載網絡與車輛ECU保持在線連接，或者車載網絡上有診斷相關的請求數據傳輸，就會持續重置延時計時器，避免因超時切回默認狀態。
當車載網絡出現斷開、通信中斷，或者診斷儀主動通過車載網絡發送停止診斷指令時，會觸發系統切回默認診斷會話，保障車載網絡在無診斷操作時處于基礎的、低負載的默認通信狀態。

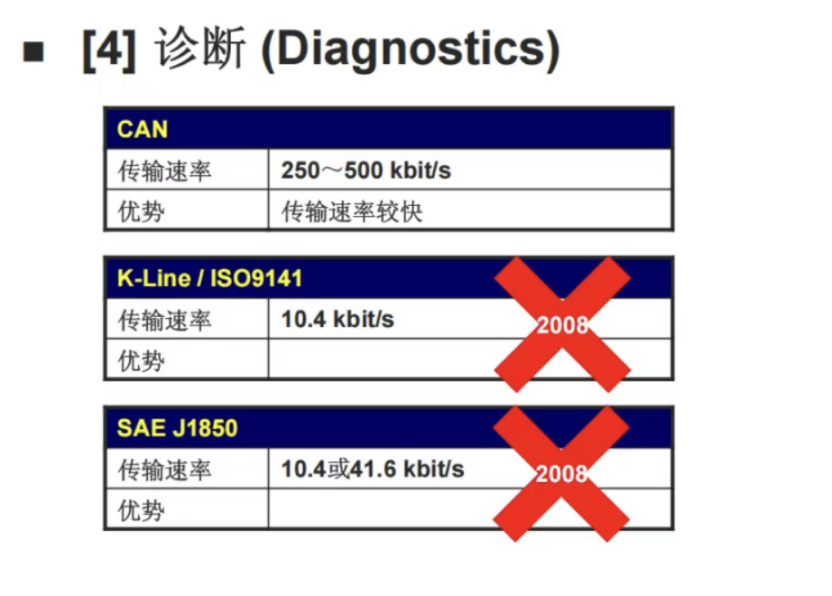

普通低端車型會保留老式K-Line單線診斷，新款車型全部使用CAN總線UDS統一診斷。診斷網絡可以穿透網關，讀取到高速CAN、車身CAN、LIN總線上的所有設備數據，方便工廠生產檢測和售后維修排查故障，讓整車網絡具備可測試、可維修、可升級的能力。

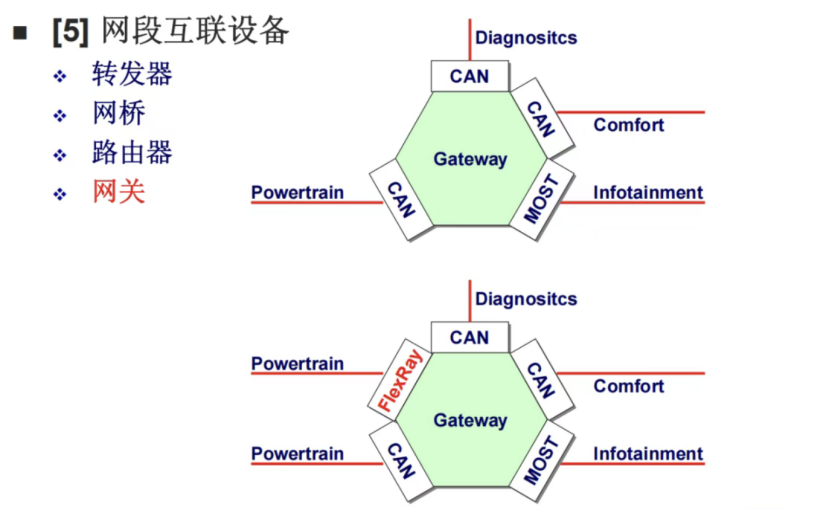

整套網絡的核心樞紐是中央網關Gateway，相當于整車網絡的“路由器”。需要說明的是，在現在車載電子架構中，網關的計算能力越來越強，有成為車載中央計算機的趨勢。背后的邏輯也很簡單，就是“讓計算靠近數據，減少數據搬運的成本和時延”，網關作為數據的最高級集散地和存儲地，自然會吸引計算能力前來安營扎寨。
網關同時連接高速CAN、車身CAN和診斷網絡，負責跨網段轉發必要信號，比如把車速、發動機狀態同步給空調、儀表和車身設備；同時隔離無用信號，避免車身舒適信號占用動力網絡帶寬。網關還能實時監控總線負載、節點狀態和報錯信息，一旦檢測到網絡異常，會及時記錄故障并觸發保護，防止故障擴散，提升整車網絡穩定性。
三、網絡協議選擇依據
與技術規范

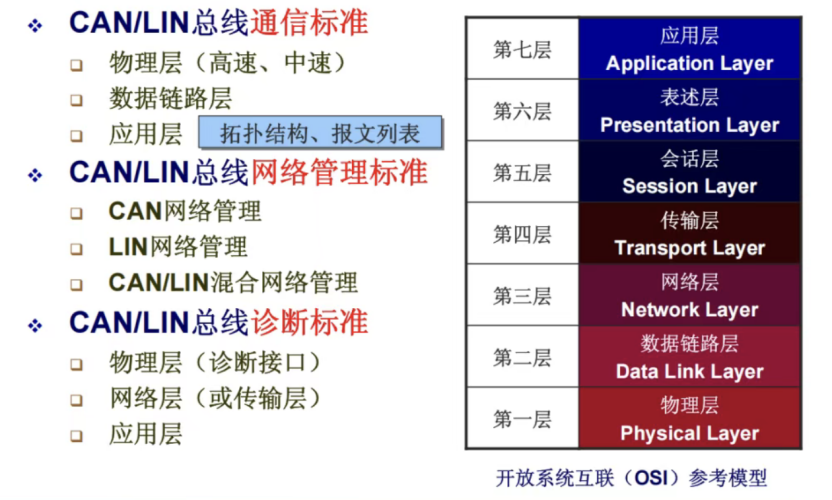

車載總線不會單一使用一種協議，而是根據設備重要程度、數據量大小、實時性要求和成本預算，搭配不同的通信協議。目前量產車主流就是CAN2.0B、LIN2.2A和UDS診斷協議三套組合，搭配邏輯比較簡明。
CAN2.0B協議是整車控制網絡的核心協議，所有高速、中速CAN網段都用這套標準，符合國際ISO11898規范。CAN的最大優勢是實時性好、抗干擾強、帶仲裁機制、容錯性高。
CAN總線采用非破壞性仲裁，ID越小優先級越高，剎車、轉向這類關鍵信號可以優先傳輸，不會被普通信號擠占。同時自帶完整的錯誤檢測功能，能識別數據錯誤、校驗異常、應答異常等問題，節點報錯后會自動限流甚至離線，避免單個故障設備拖垮整個總線。車企根據需求區分速率，動力安全網用高速250-500Kbps，車身舒適網用250Kbps，在性能和成本之間做到平衡。
LIN2.2A協議專門用于低速簡單外設，是低成本組網的最優方案。LIN協議結構簡單、不需要復雜硬件、占用資源少，非常適合雨量、陽光、雨刮、門鎖這類只傳開關和狀態信號的設備。
但LIN總線沒有仲裁機制、沒有高級容錯功能，通信可靠性遠不如CAN，所以行業里有明確規定：LIN總線絕對不允許連接動力、剎車、轉向等安全設備，只用于輔助舒適類外設，避免因通信故障影響行車安全。
UDS診斷協議（ISO14229）是全車統一的診斷和刷寫標準，替代了早期雜亂的自定義診斷方式。UDS可以實現安全解鎖、會話切換、程序升級、參數標定、故障存儲、數據流讀取、動作測試等全套功能，診斷儀可以通過網關遍歷全車所有電控單元，統一完成檢測和刷寫。診斷一般用CAN線。
部分低端車型保留K-Line作為補充，適配老舊設備的基礎診斷需求。整套協議搭配方式簡單高效、層級清晰，完全適配量產車型的開發和運維需求。
四、車載總線平臺仿真驗證

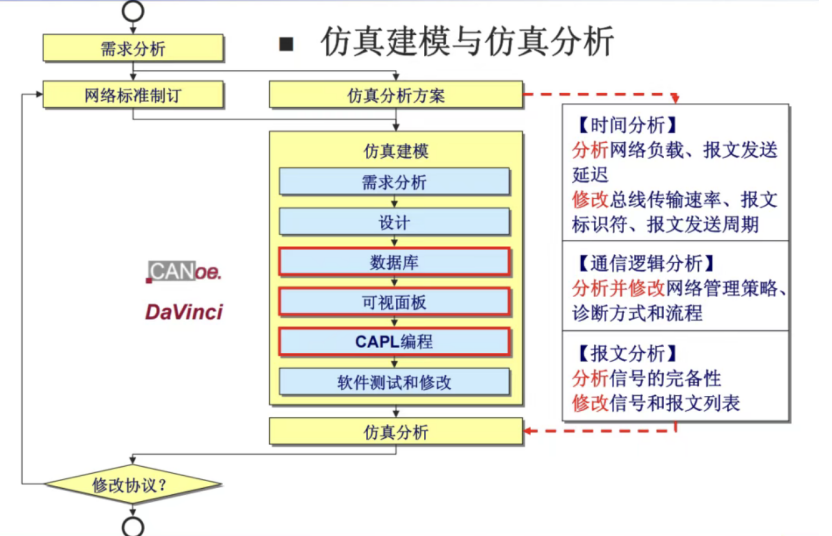

總線圖紙設計和軟件配置完成后，不能直接裝車，必須先通過仿真和測試驗證，排除負載超標、信號沖突、延遲過大、容錯失效等問題。行業主流使用CANoe工具做全流程仿真，結合臺架和實車測試，保證網絡穩定可靠。
首先是靜態建模仿真。工程師根據整車DBC通信文件，在CANoe里搭建和實車一模一樣的虛擬網絡，模擬所有電控節點、報文周期、ID分配和網關路由。主要用來檢查有沒有ID重復、信號定義錯誤、報文缺失、路由邏輯漏洞等基礎問題，提前整改設計缺陷，避免后期返工。
其次是動態負載仿真，這是總線測試最核心的項目。通過模擬車輛怠速、加速、剎車、全開電器、極限工況等場景，監測各條總線的實時負載、峰值負載、報文延遲和錯誤幀數量。
行業通用標準非常明確：高速動力CAN穩態負載不能超過50%，峰值負載不超過60%（這個在不同車企實踐中有不同標準，筆者見過PT CAN線負載70%以上的，為成本故）；車身CAN穩態負載不超過70%。預留足夠帶寬余量，防止用車過程中出現網絡擁堵、信號卡頓、功能失效。
然后是故障注入測試，用來驗證總線的容錯和隔離能力。人為模擬總線短路、斷路、終端電阻損壞、節點掉線、信號超時、電磁干擾等故障，觀察網絡是否能自我保護、故障是否只局限在單個設備、不會擴散到整條總線。
測試目的是保證哪怕某個外設或控制器壞掉、通信異常，也不會導致整車網絡癱瘓，最大程度保留車輛基礎行駛能力，提升安全性和容錯冗余。
最后是臺架聯調和實車測試。在整車電控臺架上完成所有控制器聯合調試，驗證跨網信號轉發、設備聯動、診斷刷寫、故障保護等功能是否正常。最后通過高低溫、顛簸、高速道路實車測試，確認整車網絡長期運行穩定，沒有偶發丟幀、掉線、信號異常，完全滿足量產標準。
五、總結
總的來說，常規車載總線網絡平臺就是一套分層清晰、分工明確、成本可控、穩定可靠的整車通信系統。整套開發流程依靠架構、軟硬件、測試團隊協同完成，先定整體分層架構，再根據設備需求匹配CAN、LIN、UDS通信協議，最后通過仿真、故障測試和實車驗證保證網絡性能達標。
整車采用“高速CAN保安全、中速CAN保功能、低速LIN降成本、網關做統籌、診斷做運維”的通用設計模式，既能滿足車輛行駛的高安全、高實時性要求，又能精簡線束、控制整車成本，適配高低配各類車型。這種標準化總線架構經過多年量產驗證，結構簡單、故障率低、通用性強，是目前家用車、混動車型最主流的設計方案。未來汽車會逐步引入車載以太網提升大帶寬通信能力，但分層組網、功能分區、高低速搭配、網關管控的核心設計思路，依舊是車載網絡設計的基礎核心。
