半導體全品類存儲深度科普，參考《半導體存儲器層次結構》內容和其他學習資料。分享存儲器關鍵產品相關概念給各位老鐵！

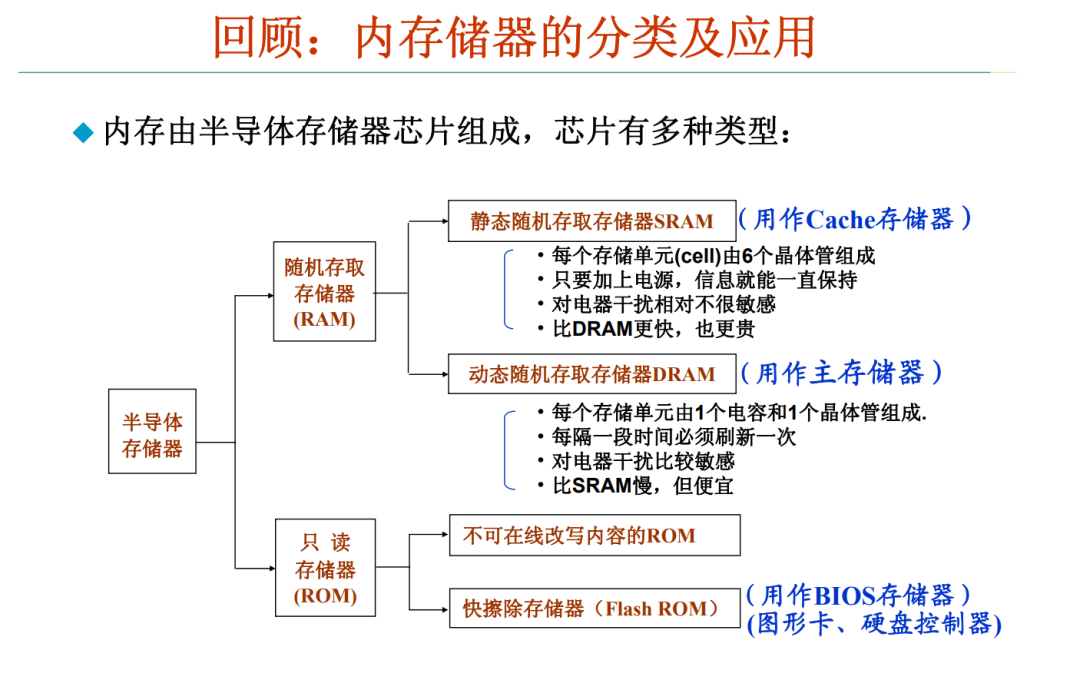

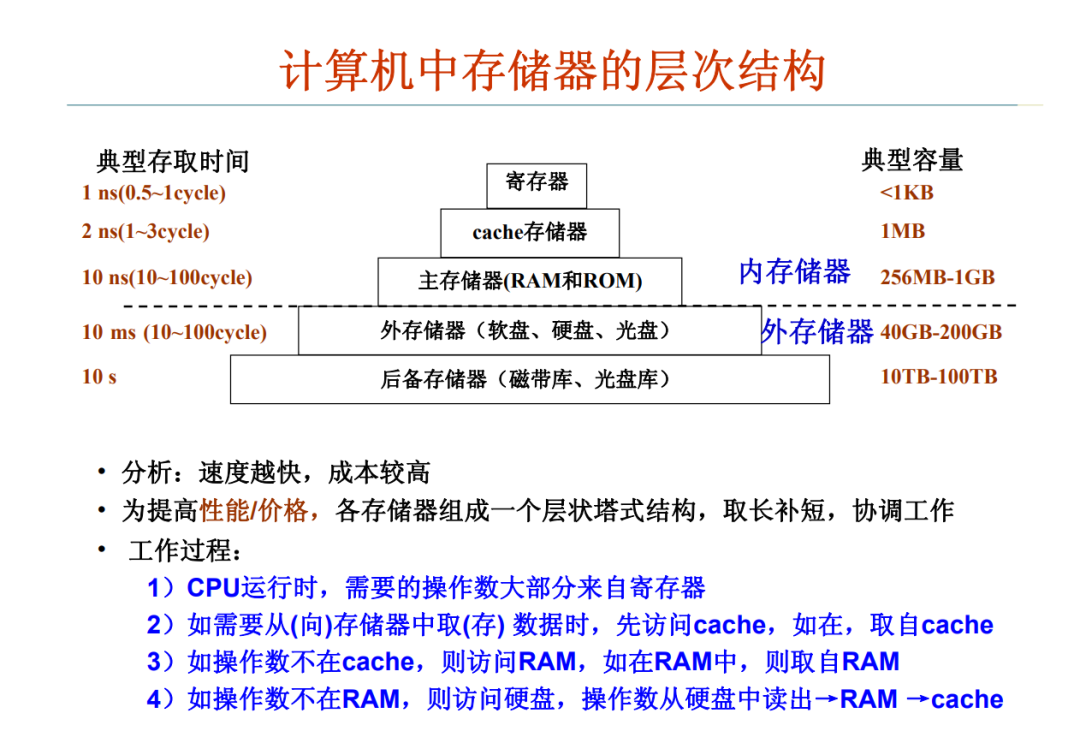

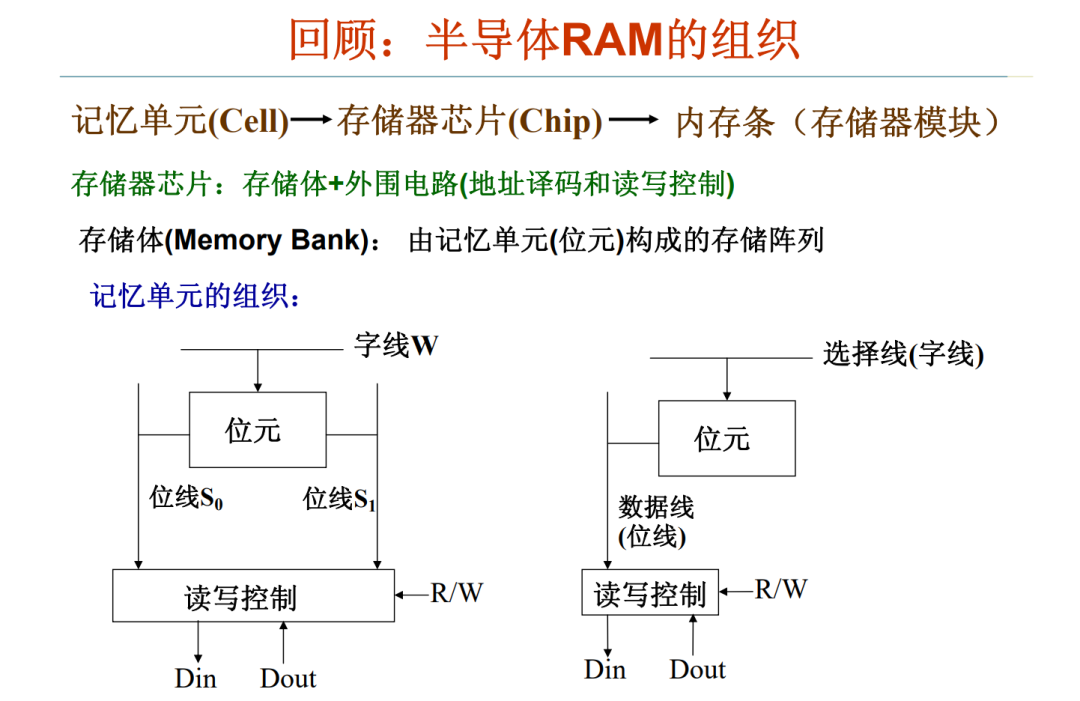

遵循行業通用存儲分級邏輯：越靠近處理器，速度越快、容量越小、單位成本越高、斷電易失；越遠離處理器，容量越大、成本越低、掉電數據長存、讀寫速率逐級下降，整體分為易失性 RAM（斷電丟失）、非易失 Flash（斷電保存）、終端封裝成品存儲三大板塊。
1. SRAM｜Static Random Access Memory，靜態隨機存取存儲器
單元由 6 管鎖存觸發器電路構成，依靠晶體管導通 / 截止狀態寄存數據，無需電容、不需要周期性刷新電荷，是全存儲體系里訪問延遲最低的品類。受單元版圖面積偏大限制，比特成本極高，無法做大容量。
產品定位：全部集成在 CPU/GPU 內核內部，用作 L1/L2/L3 高速緩存，對應層級圖最頂端極小容量高速存儲，相當于處理器手邊即時取用的備忘錄，無獨立貼片芯片、不存在內存條形態。
2. DRAM｜Dynamic Random Access Memory，動態隨機存取存儲器
單存儲單元由1 晶體管 + 1 存儲電容組成，依靠電容存儲電荷記錄 0/1，電容天然漏電，必須按照 JEDEC 規范周期性刷新維持電荷；單元結構極簡、晶圓集成密度遠優于 SRAM，是全球通用主存基底，DDR/LPDDR/HBM 均基于 DRAM 架構衍生。 依托電壓、位寬、封裝、互聯工藝分化五大主流分支：
DDR4｜Double Data Rate 4，第四代雙倍速率 DRAM 標準 VDD=1.2V，JEDEC 原生規范，主流速率 3200MT/s，消費臺式 PC、入門級機架服務器內存條主力顆粒，整機系統運行主存，承載操作系統、軟件進程臨時調度，對應層級圖中端中等容量高速內存。
DDR5｜Double Data Rate 5，第五代雙倍速率 DRAM 新一代服務器、高端 DIY 主機標配，預充電、bank 架構優化，單片顆粒容量、Bank 數量、帶寬相對 DDR4 提升一倍以上，數據中心 AI 服務器基礎主存，支持高并發多通道組網。
LPDDR4X｜Low Power Double Data Rate 4X，低功耗四代雙倍速率內存 低壓特化 DRAM，VDDIO=1.8V、VDDQ=0.6V，動態調壓節能架構，取消 DDR 標準 SPD 設計、采用 FBGA 小型化封裝，用于智能手機、智能座艙、工業平板 SOC 外掛運存，芯片內部可與 GPU 共用內存空間（UMA 統一內存架構）。
LPDDR5X｜Low Power Double Data Rate 5X，低功耗五代雙倍速率內存 LPDDR4X 迭代升級，最高速率 7500Mbps，帶寬提升 50%，在功耗小幅優化的同時強化突發讀寫能力，旗艦手機、車載域控制器、邊緣端 NPU 專用運存；硬件支持 A/B 通道 PAD 電平翻轉，可單料正反貼適配雙通道布線。
HBM｜High Bandwidth Memory，高帶寬內存 基于 TSV 硅通孔垂直堆疊多顆 DRAM Die，超寬并行數據總線架構，堆疊層數 4~12 層，依靠 Micro Bump 互連，單堆棧帶寬可達 TB/s 級別，成本、功耗顯著高于常規 DDR5。專為 AI 大模型訓練 GPU、超算 HPC 芯片配套，解決大參數模型權重加載、KV 緩存的超高帶寬剛需，是當前高端算力芯片標配顯存。
二、非易失 Flash 存儲器
1. NOR Flash｜NOR-type Flash Memory，或非型閃存
浮柵 / 電荷俘獲架構，單元并聯位線排布，隨機讀性能優異、支持 XIP 片上直接執行程序，程序無需拷貝到 DRAM 即可就地運行；缺點存儲密度低、單位比特成本高，難以實現大容量。 落地場景：工業 PLC、汽車 ECU、機頂盒 BIOS、路由器啟動固件存儲，充當硬件開機引導程序專用存儲，對標文檔描述：設備隨身指令手冊。
2. NAND Flash｜NAND-type Flash Memory，與非型閃存
單元串聯陣列排布，按Page 頁為單位寫入、Block 塊為單位擦除，無法單字節隨機改寫，連續讀寫性能突出、晶圓堆疊密度極高，通過 3D BiCS 立體堆疊 + SLC/MLC/TLC/QLC 多階單元技術持續下壓成本，是現代大容量存儲的基礎原材料。 無法裸片直接對接 CPU，必須搭配 FTL 閃存轉換層、ECC 硬件糾錯、磨損均衡算法，是 eMMC、UFS、全系列 SSD 的底層核心原料。
SLC (1bit/cell)：超高耐久，工業 / 車規專用；TLC (3bit/cell)：消費與企業主流；QLC (4bit/cell)：大容量低成本冷存。
三、一體化封裝閃存 & 成品 SSD（NAND 顆粒 + 內置 / 外置控制器組成落地產品，參考文檔 SSD 內部架構拆解圖）
1. eMMC｜embedded MultiMediaCard，嵌入式多媒體卡
Managed NAND 受管閃存，單顆 FBGA 封裝內部集成 NAND 裸片 + 主控固件，內置硬件 ECC、FTL、壞塊管理、磨損均衡，并行接口、帶寬上限低，早年安卓入門機型、工控主板、導航設備標配焊板存儲。
2. UFS｜Universal Flash Storage，通用閃存存儲
eMMC 迭代產品，全串行差分總線架構，雙通路同時讀寫，隨機 / 連續讀寫成倍提升，同樣為封裝一體化受管 NAND，當前智能手機、智能座艙主流內置存儲，手機標注 128G/512G 機身存儲均為 UFS。
3. SATA SSD｜Serial ATA Solid State Drive，串口固態硬盤
由外置主控 + NAND 顆粒 + DRAM 緩存組成成品盤，沿用 SATA 機械硬盤接口協議，帶寬受 SATA 總線天花板限制，多用于老舊 PC、入門工控升級擴容。
4. PCIe SSD｜Peripheral Component Interconnect Express Solid State Drive，高速總線固態硬盤
主控跑 PCIe 物理總線、上層搭載 NVMe 協議，徹底擺脫 SATA 帶寬桎梏，分為 M.2（消費級）、U.2（企業服務器級）兩種形態，是 PC、數據中心主流高速大容量固態，企業盤普遍搭載獨立 DRAM 緩存優化 FTL 運行效率。
寫在最后的總結：
根據存儲器層級圖總結：SRAM 盤踞存儲金字塔最頂端做極速片上緩存；DDR/DDR5/LPDDR/HBM 全系 DRAM 構成整機運行主存；NOR 負責底層固件啟動存儲、NAND 作為全品類大容量閃存原材料；
eMMC/UFS 是貼片式板載一體化存儲，SATA/PCIe SSD 是插拔式終端固態產品，整套存儲體系依靠速度、容量、功耗、成本的取舍，形成從 CPU 內核到終端大容量磁盤的完整產業分層。
