如何降低 PFC 的 THD ？滿足 M?CRPS 規范的方案分享

總計諧波失真 (THD) 是信號中存在的諧波失真，定義為一組較高諧波頻率的均方根 (RMS) 振幅與一次諧波或基頻的 RMS 振幅之比。公式 1 將 THD 表示為：

公式 1

其中 V_n 是 n 次諧波的 RMS 值，V₁ 是基波分量的 RMS 值。

在電力系統中，這些諧波會導致從電話傳輸干擾到導體性能下降等各種問題；因此，控制總 THD 非常重要。THD 越低，電機中的峰值電流越低、發熱越少、電磁輻射越低、磁芯損耗越小。

降低 THD 需要功率因數校正 (PFC)，這是輸入功率大于 75W 的交流/直流電源所必需的。PFC 會強制輸入電流跟隨輸入電壓，以便電子負載生成包含超小諧波的正弦電流波形。

THD 要求越來越嚴格，在服務器應用中尤其如此。模塊化硬件系統通用冗余電源 (M-CRPS) 規范在整個負載范圍內定義了非常嚴格的 THD 要求，如 表 1 中所示。這比之前的 CRPS THD 規范更為嚴格。

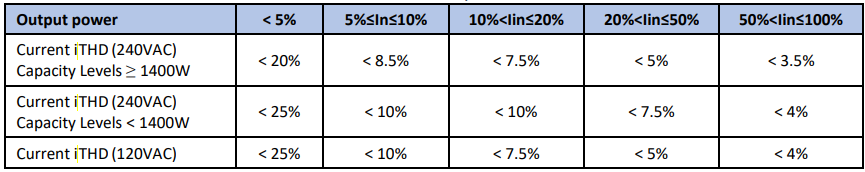

表 1 M-CRPS THD 規范

圖 1 該電路通常在隔離式電源中生成反饋信號。在傳統的環路調優可能無法滿足要求的 PFC 設計中，滿足此類嚴格的 THD 規范是一項巨大的挑戰。本文將提供幾種額外的方法來幫助降低 THD。

PFC 控制器可檢測交流輸入電壓、電感器電流和 PFC 輸出電壓。這些檢測到的信號必須干凈，否則會影響 THD。例如，由于交流輸入電壓信號生成正弦電流基準，因此檢測到的信號上的任何尖峰都會導致電流基準失真并影響 THD。

盡管輸出電壓 (V_OUT) 信號不用于生成電流基準，但它也可能會影響 THD，因為 V_OUT 上的尖峰會在電壓環路輸出上產生紋波，這會影響電流環路基準并最終影響 THD。如果尖峰的幅度足夠大，則可能會觸發電壓環路非線性增益，從而顯著提高 THD。

不過，對于交流電壓檢測，不建議添加數字濾波器，因為它會導致電流基準出現延遲。在這種情況下，您可以使用固件鎖相環 (PLL) 來生成與交流電壓同相的內部正弦波信號，然后使用生成的正弦波信號來調制電流基準。由于 PLL 生成的正弦波是干凈的，即使檢測到的交流電壓上有一些噪聲，電流環路基準也是干凈的。

交流過零點處的電流尖峰是圖騰柱無橋 PFC 的固有問題。這些尖峰可能會非常大，以至于無法符合 M-CRPS THD 規范要求。通過分析這些尖峰的根本原因，發現脈寬調制 (PWM) 軟啟動算法（如 圖 1 中所示）可有效地減少尖峰。

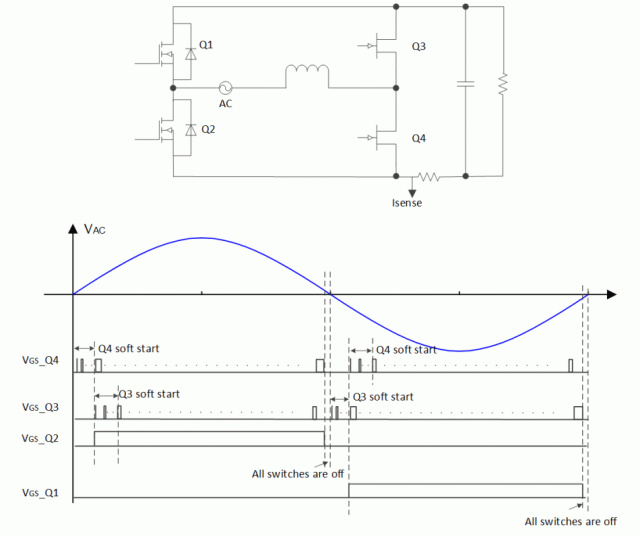

圖 1 交流過零點處的柵極信號時序

在此解決方案中，當 V_AC 在交流過零點后從負周期變?yōu)檎芷跁r，有源開關 Q4 首先以非常小的脈沖寬度導通，然后逐漸增加到由控制環路生成的占空比 (D)。Q4 上的軟啟動會逐漸將開關節點漏源電壓 (V?_DS?) 放電至零。一旦 Q4 的軟啟動完成，同步晶體管 Q3 開始導通。它從很小的脈沖寬度開始，然后逐漸增加，直到脈沖寬度達到 1-D。當 Q4 的軟啟動完成且 Q3 的軟啟動開始時，低頻開關 Q2 導通。

過零檢測可能會被噪聲錯誤地觸發。出于安全考慮，在半個交流周期結束時，關斷所有開關。這樣會形成一個較小的死區，從而防止輸入交流短路。從交流正周期到負周期的轉換是相同的。圖 2 展示了測試結果。

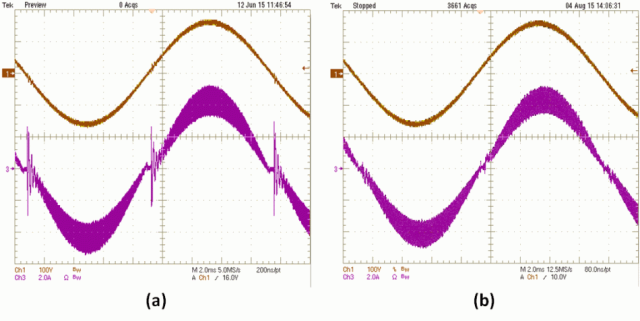

圖 2 不使用和使用 PWM 軟啟動功能時的電流波形：傳統控制方法 (a) 和 PWM 軟啟動 (b)

電壓環路輸出上的雙倍工頻紋波會影響電流基準，從而影響 THD。為盡可能減少這種頻率紋波的影響，同時又不影響負載瞬態響應，您可以在 V?_OUT? 檢測信號和電壓環路之間添加一個數字陷波（帶阻）濾波器。該陷波濾波器可以有效地衰減雙倍工頻紋波，同時仍能傳遞所有其他頻率信號，包括負載瞬態導致的 V_OUT 突變。負載瞬態不會受到影響。

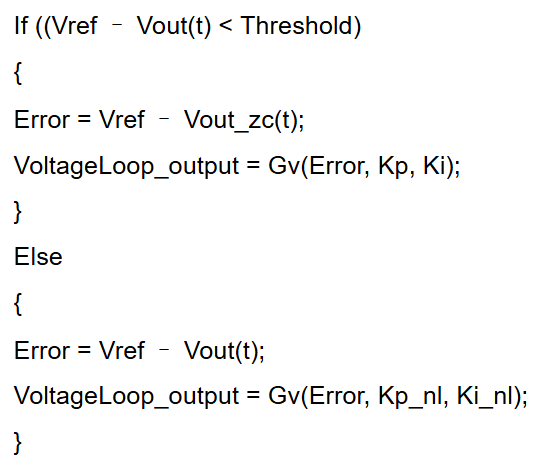

另一種方法是在交流過零實例處檢測 V_OUT。由于交流過零實例 Vout_zc(t) 處的 V_OUT 的值等于其平均值，并且在穩態下是一個“常量”，因此它是用于電壓環路控制的理想反饋信號。若要處理負載瞬態，請使用以下電壓環路控制律：

電壓環路控制律

如果瞬時 V_OUT 誤差很小，請使用交流過零實例 Vout_zc (t) 處的 V_OUT 值和小比例積分 (PI) 環路增益 Kp、Ki 計算電壓環路補償器 Gv。當發生導致瞬時 V_OUT 誤差大于閾值的負載瞬態時，為 Gv 使用瞬時 Vout(t) 值和 PI 環路增益 Kp_nl、Ki_nl 可將 V_OUT 迅速恢復至其標稱值。

PFC 電感器電流是在每個開關周期中具有直流偏移的鋸齒波；該電流隨后進入運算放大器等信號調節電路，使信號適合 PFC 控制電路。不過，該信號調節電路無法充分衰減輸入電流紋波。電流紋波仍出現在放大器的輸出端。如果該信號在每個開關周期內僅采樣一次，則不存在該信號始終代表平均電流的理想固定位置。因此，使用單個樣本時，很難實現良好的 THD。

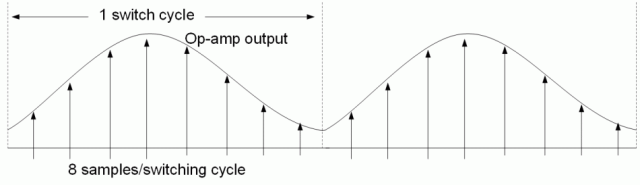

為了獲得更準確的反饋信號，建議使用過采樣機制。圖 3 展示了可在每個開關周期內對電流反饋信號進行八次平均采樣，對結果求平均值，然后將其發送至控制環路。過采樣有效地計算電流紋波平均值，以便測量的電流信號更接近平均電流值。此外，控制器對噪聲（包括信號噪聲和測量噪聲）的敏感度會降低。過采樣是減少電流波形失真的有效方法之一。

圖 3 在每個開關周期中進行八次過采樣

占空比前饋控制的基本原理是預先計算占空比，然后將此占空比添加到反饋控制器中。對于在連續導通模式下運行的升壓拓?fù)洌?2 可用于計算占空比 (d_FF)：

公式 2

該占空比形式可在開關上有效地生成一個電壓，此電壓在一個開關周期內的平均值等于整流輸入電壓。常規電流環路補償器會根據計算出的該占空比來更改占空比。

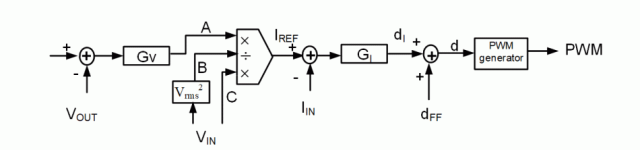

圖 4 展示了最終形成的控制方案。使用公式 2 計算 d_FF 后，將其與傳統的平均電流模式控制輸出 (d_I) 相加。然后，可以使用最終得到的占空比 (d) 生成 PWM 波形以控制 PFC。

圖 4 平均電流模式控制和 d?_FF?

鑒于占空比的大部分是由占空比前饋生成的，控制環路僅對計算出的占空比進行略微調整。這項技術可以幫助改善控制器環路帶寬受限型應用中的 THD。

通常，滿足輕負載 THD 要求比滿足重負載 THD 要求更困難；特別是在滿足 M-CRPS 規范中的 5% 負載 THD 要求時，尤其如此。如果 PFC 滿足除 5% 負載時以外的所有其他 THD 要求，那么即使您已嘗試到目前為止提到的所有方法，交流周期跳躍方法也會有所幫助。

將交流周期跳躍想象成一個特殊的突發模式：當負載小于預定義閾值時，PFC 進入此模式，并根據負載跳過一個或多個交流周期。換句話說，PFC 在一個或多個交流周期內關斷，然后在下一個交流周期重新導通。導通和關斷發生在交流過零點處，以便跳過整個交流周期。由于 PFC 在電流為零時導通和關斷，因此應力和電磁干擾較小。交流周期跳躍與傳統的 PWM 脈沖跳躍突發模式（隨機跳過 PWM 脈沖）不同。

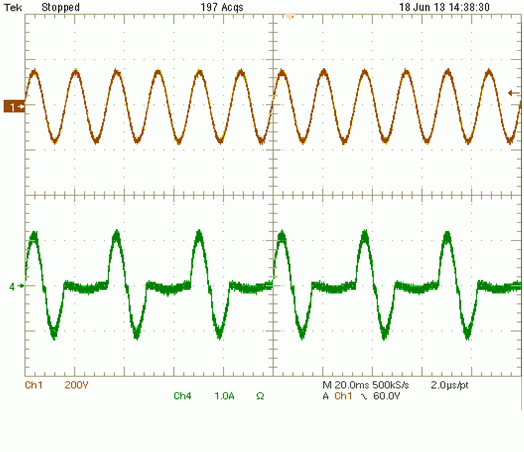

要跳過的交流周期數與負載成反比；負載越小，跳過的交流周期就越多。圖 5 展示了跳過一個交流周期。通道 1 是交流電壓，通道 4 是交流電流。

圖 5 輕負載下的交流周期跳躍

當 PFC 由于電流為零而關斷時，THD 為零。由于 PFC 需要補償關斷周期，因此它在導通時會提供大于平均值的大功率。實際上，這會在中等負載下運行 PFC，或者完全關斷。鑒于中等負載時的 THD 遠低于輕負載時的 THD，輕負載 THD 有所降低。

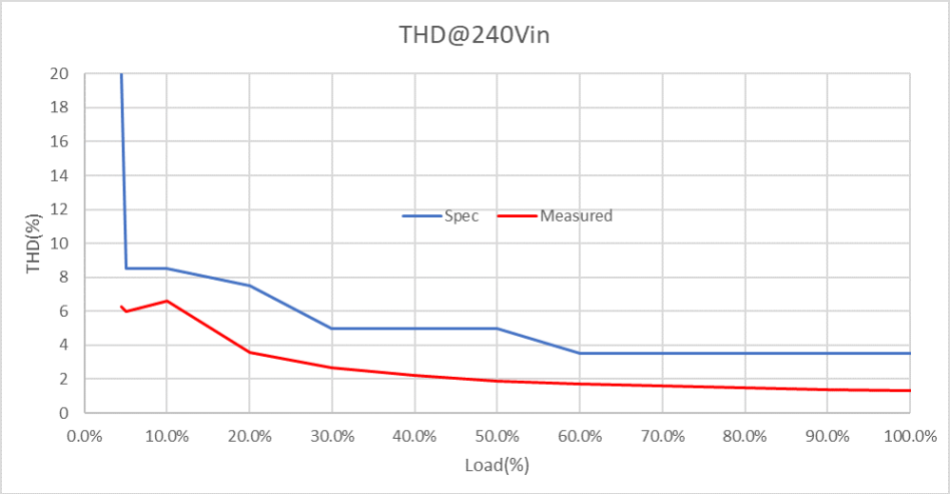

本文作者在通過德州儀器 (TI) C2000? 微控制器控制的 3kW 圖騰柱無橋 PFC 上實施了本文所述的方法。圖 6 展示了 240VAC 時的 THD 測試結果。

圖 6 THD 測試結果

THD 不僅符合最新的 M-CRPS THD 規范，而且還具有足夠的裕量，可確保 PFC 即使在具有硬件容差的情況下也能在大規模生產期間滿足規范要求。
