被低估的“工業魔戒”：小小磁環，為何能讓EMC整改效率翻倍？

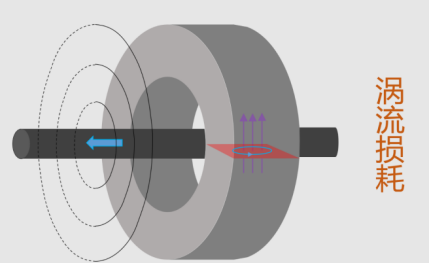

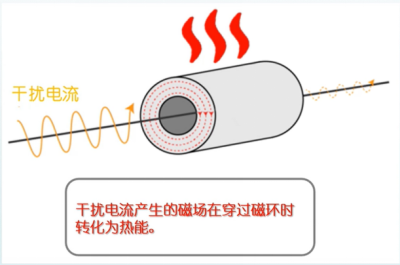

一前言

三選型

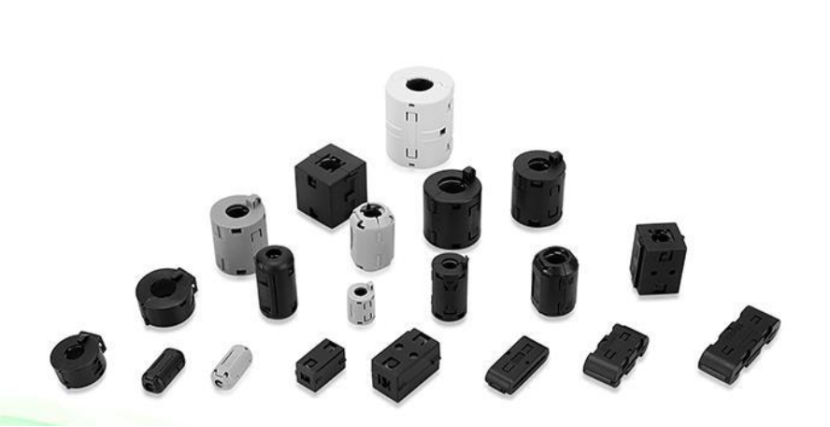

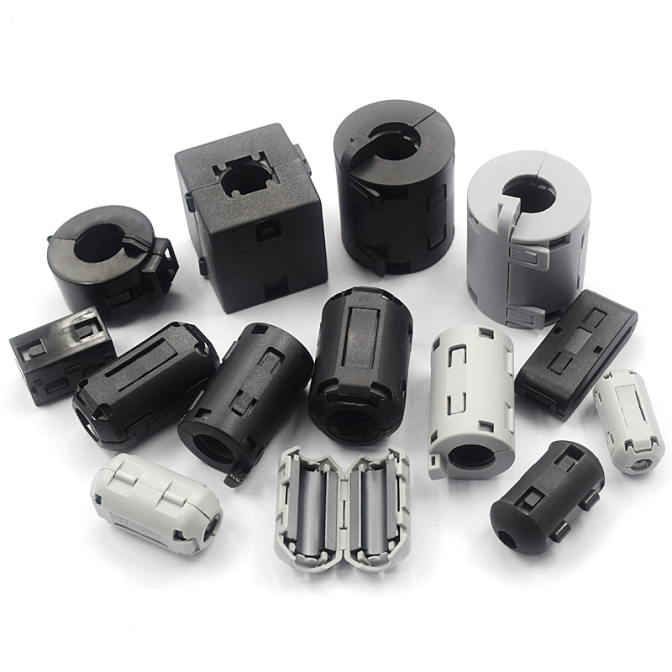

那么，針對不同頻段的噪聲應該如何選擇合適的磁環呢？首先要熟悉磁環不同的材質及特性。磁環的種類繁多，主要包含鐵氧體磁環、鐵粉芯磁環、鐵硅鋁磁環和非晶磁環等。不同材質的磁環有著不同的適用場景，選對類型是成功整改的第一步。

選擇磁環的關鍵在于識別干擾信號的頻率特性。需要去除高頻電磁干擾時，宜選用鎳鋅鐵氧體磁環；而去除低頻段電磁干擾時，則應選擇錳鋅鐵氧體磁環。這是因為錳鋅鐵氧體的磁導率在幾千至上萬，而鎳鋅鐵氧體為幾百至上千。

近年來，非晶磁環也逐漸受到青睞。雖然價格較高，但磁導率更大，電感可以做得較小，濾波效果優于錳鋅磁環。據說可以濾除到幾十MHz，已接近錳鋅鐵氧體磁環的性能，因此在濾波器中使用非晶磁環做共模電感的案例越來越多。

了解到各式各樣的磁環后，應該如何選擇呢？以下是不同材質的磁環針對不同頻段的噪聲最佳抑制效果的參考表。

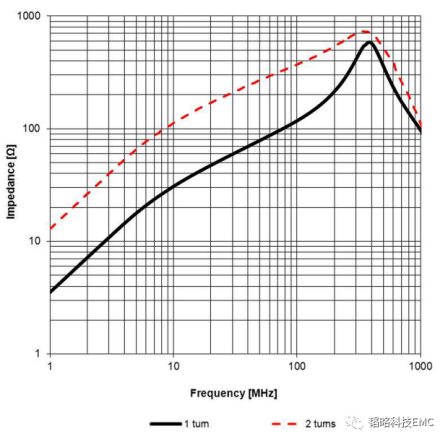

當然，此表僅供參考，具體選用可以參考磁環的規格書，去看生產廠商提供的磁環濾波頻率曲線（如下圖）來進行選擇合適的磁環。

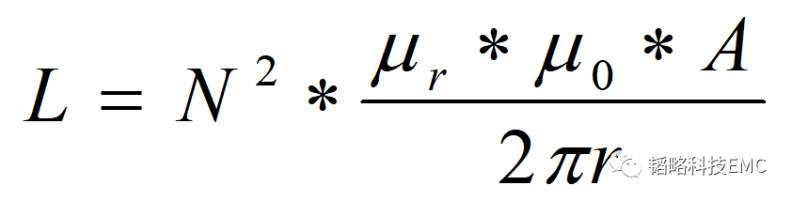

如果沒有相關規格書，也可以通過下列公式進行計算。當導線在磁環上完成繞制后，這個組合結構可被等效看作一個電感元件。其電感特性的計算，需結合磁環本身參數與繞線方式，核心關聯五個關鍵物理量：繞線的匝數（N）、磁環的相對磁導率（μr）、真空磁導率（μ0，為固定物理常數）、磁環的橫截面積（A），以及磁環外圈到中心的半徑（r）。通過對應的電感計算公式，即可代入這些參數，推導得出符合實際需求的磁環電感數值。

快速選型小技巧:經驗法則表明：外觀應選擇 “盡量長、盡量厚、內徑盡量小” 的磁環。

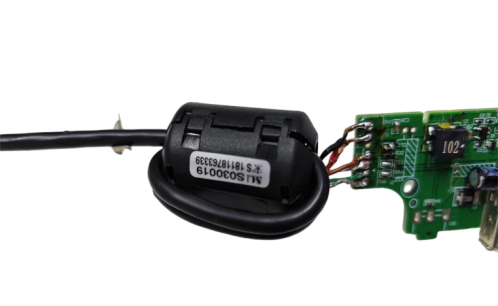

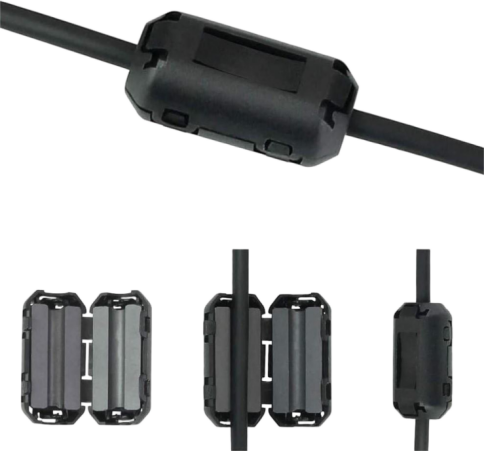

選對磁環只是第一步，正確安裝使用也很關鍵。磁環套用的位置應盡量靠近干擾源頭的一端（電纜線的進出口），這樣能更有效地抑制電磁輻射。在抑制低頻干擾時，建議將線纜在磁環上繞2-3匝。這樣做一方面可提高穿過環的面積，增加等效吸收長度，另一方面能充分利用磁環的磁滯特性，改善低頻特性。

但面對高頻干擾時，情況則完全不同。高頻干擾時不能繞匝，因為磁環上存在的寄生電容與電感并聯，遇到高頻干擾信號時，這個寄生電容會將磁環的電感短路使其失去作用。此時應選用長一點的磁環來增強抑制效果。

話不多說，來看一些相關案例：

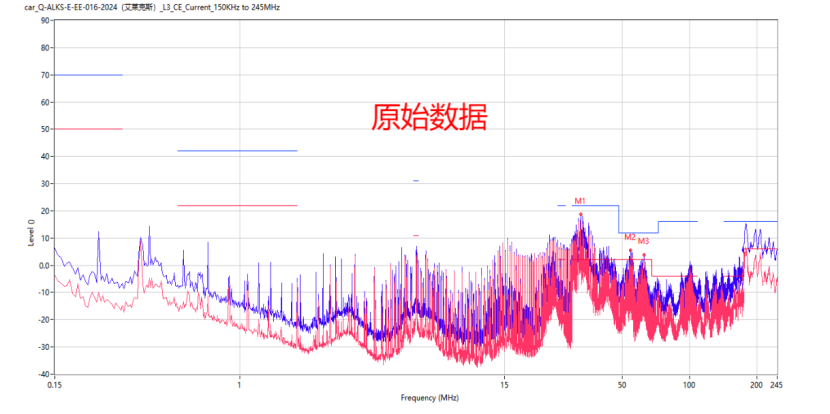

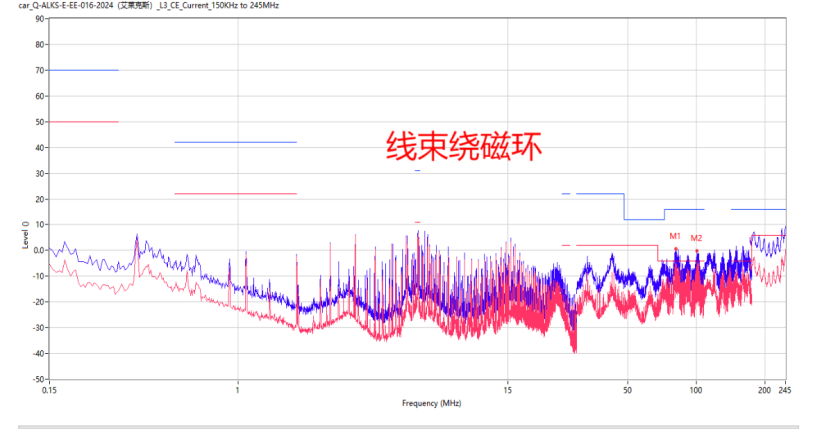

1、汽車電子：車載無線充 CE電流法

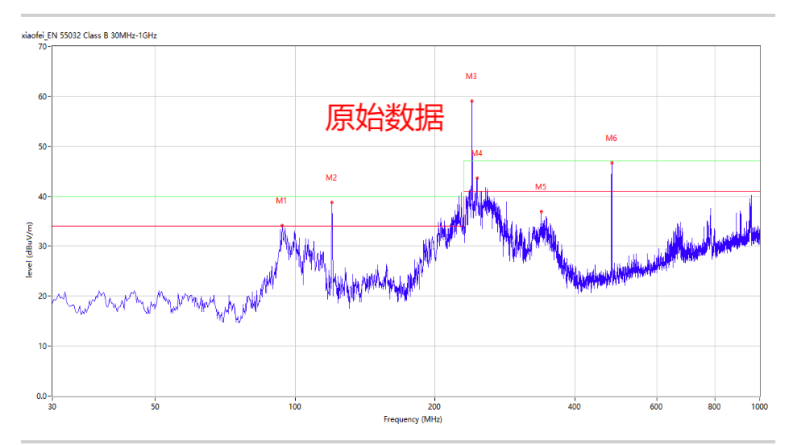

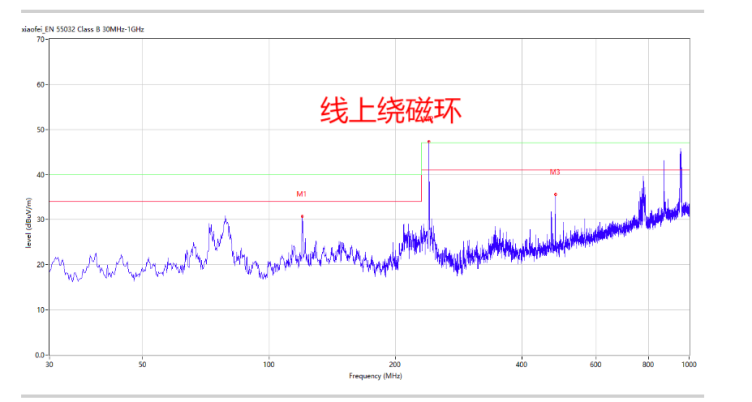

2、消費電子：USB拓展塢 RE輻射

通過上面兩個案例測試對比數據可看出：通過簡單的線束繞磁環處理，就能實現傳導干擾和輻射干擾的大幅改善。無論是在汽車電子還是在消費電子中，磁環對空間和成本敏感的場景都十分適用，為快速定位并解決EMC問題提供有效解決方案。

綜上所述，盡管磁環因外觀因素在消費類產品的最終設計中常被更集成的濾波方案（如共模電感）所替代，但其在EMC整改初期作為高效的診斷工具價值非凡，能快速鎖定噪聲路徑，大幅提升整改效率。

展望未來，日益復雜的電磁環境對設備兼容性提出了更高要求。磁環這一經典元件，憑借其簡便、靈活且成本低廉的優勢，在故障排查與特定應用場景中仍將不可或缺。隨著材料與工藝的持續進步，其性能有望進一步提升，激勵工程師們不斷挖掘其潛力，為電子設備的穩定可靠持續貢獻力量。
