(2)功耗規模指數級擴張:英偉達 Blackwell、Rubin 系列 GPU 單機功耗持續走高,單系列年新增 XPU 功耗達數 GW 級別,傳統數據中心單機柜、整園區供電容量瀕臨上限,常規 AI 數據中心功耗可達 100MW。
(3)傳統 48V 直流架構損耗高、擴展性差:主流 415V 交流轉 48V、再逐級降壓至芯片核心電壓的多級轉換架構,鏈路層級多、導通損耗大,難以適配兆瓦級機柜供電需求,功率密度與轉換效率觸及天花板。
(4)供電架構標準分化與兼容難題:頭部云廠商、芯片企業分別主推不同高壓直流標準,行業尚未形成統一方案,增加基礎設施改造與設備兼容成本。
報告完整內容22頁已上傳星球,歡迎各位圈友微信掃碼加入獲取完整報告詳讀和交流!

目前各家大廠提出的主流方案:
報告核心方向為全面切換至 800V 高壓直流(HVDC)供電架構,搭配Sidecar Rack(側邊供電機柜) 實現供電與計算負載解耦,結合 SiC、GaN 等寬禁帶功率器件、新型 DC-DC 拓撲、垂直供電(VPD)等技術,重構 “電網 - 機房 - 機柜 - 芯片” 全鏈路供電體系,分階段完成從傳統架構向 800V HVDC 的迭代,同時推出多拓撲、多標準兼容方案適配不同廠商路線。
01 SoC 芯片電流發展趨勢

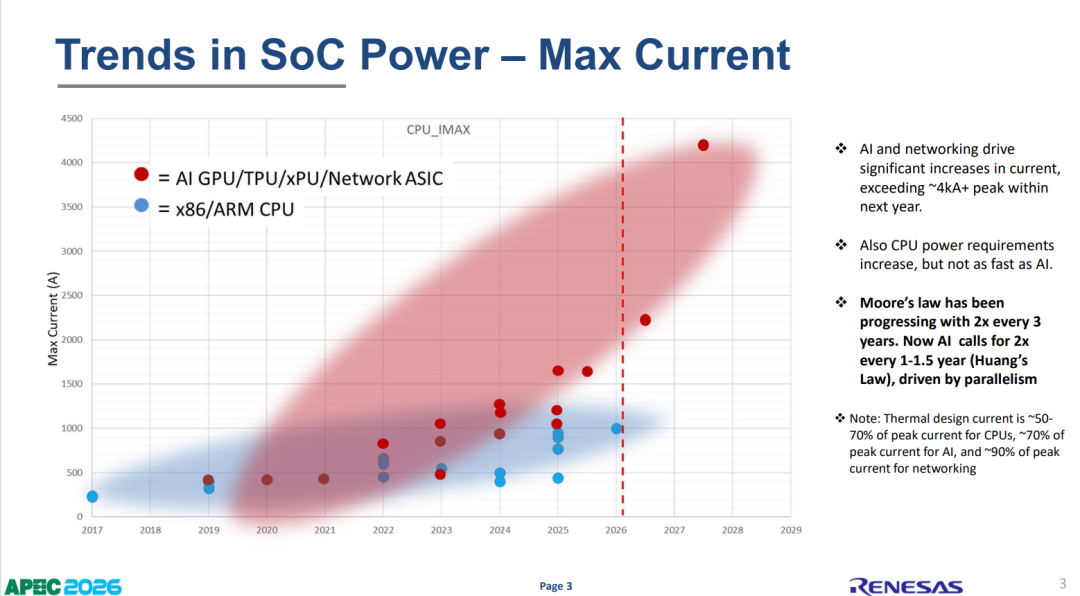

算力芯片電流呈現顯著分化,AI 類 XPU 峰值電流增長速度大幅領先傳統 CPU,受黃氏定律驅動,AI 算力性能每 1~1.5 年翻倍,遠快于摩爾定律三年翻倍的節奏,進一步推高供電系統負載壓力。
不同芯片熱設計電流占比存在差異:CPU 熱設計電流約為峰值電流的 50%~70%,AI 芯片約 70%,網絡芯片高達 90%,這意味著 AI 與網絡芯片長期處于接近峰值電流的工作狀態,對功率器件長期可靠性提出嚴苛要求。
02 XPU 整體功耗增長趨勢

以英偉達產品為例,Blackwell Ultra GPU 單機功耗規模龐大,Rubin 系列 GPU 將進一步實現功耗同比翻倍,核心原因是 Chiplet 架構采用裸片復用設計,單卡算力與功耗同步飆升。

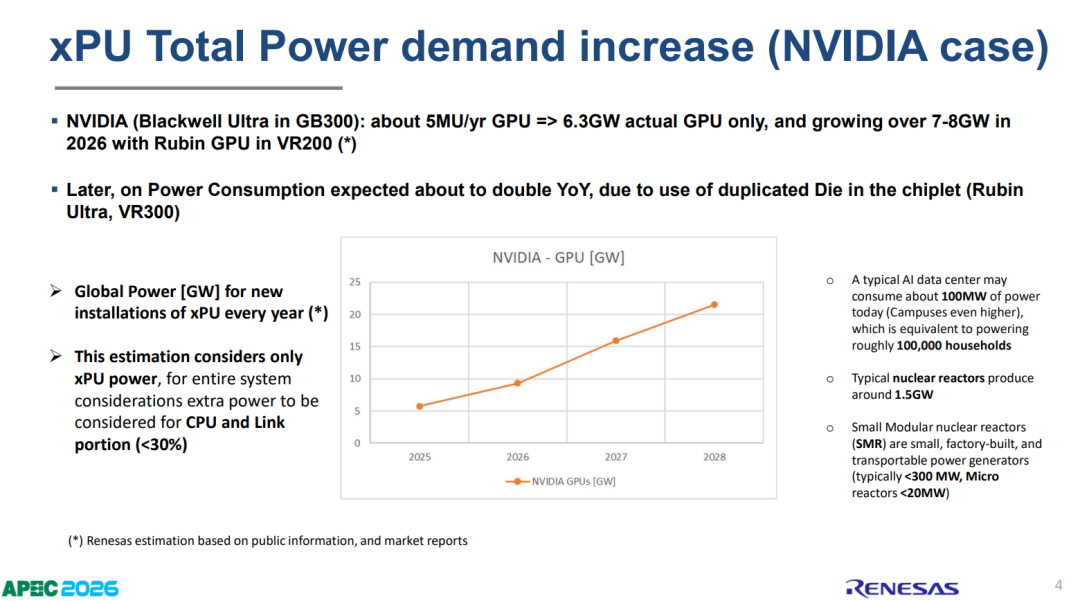

僅 XPU 單品年新增功耗就達到數 GW 級別,若疊加 CPU、互聯鏈路等配套器件,整體系統功耗再增加 30% 以內;當前中型 AI 數據中心功耗可達 100MW,等效十萬戶家庭用電,現有電網與機房配電設施承壓嚴重。
行業參照:常規核反應堆功率約 1.5GW,小型模塊化反應堆(SMR)低于 300MW,微型反應堆低于 20MW,側面印證大型 AI 算力集群對超高功率供電基礎設施的剛需。
03 傳統 “電網到芯片” 供電架構

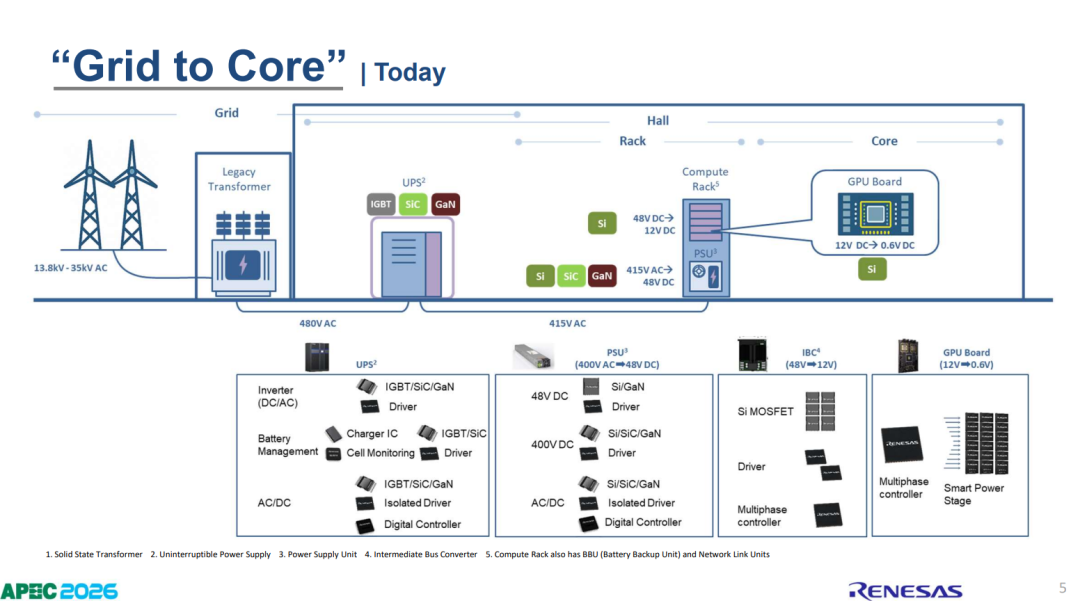

傳統架構采用多級交流 + 低壓直流逐級降壓路線:13.8kV~35kV 高壓市電經變壓器、傳統 UPS 轉為 415V 交流電,再通過 PSU 轉為 48V 直流,經 IBC 轉為 12V,最終降壓至 GPU 核心 0.6V 低壓,鏈路層級繁多,功率轉換損耗逐層累積。
該架構以硅基功率器件為主,僅在部分環節少量使用 SiC、GaN,受制于 48V 低壓母線特性,傳輸損耗高、單機柜功率上限低,無法支撐下一代兆瓦級 AI 計算機柜的部署。
計算機柜集成 BBU 電池備份單元與網絡鏈路單元,功能集成度高但供電擴容靈活性差,負載波動時電壓穩定性不足。
04 800V 直流 + 側邊機柜初代架構

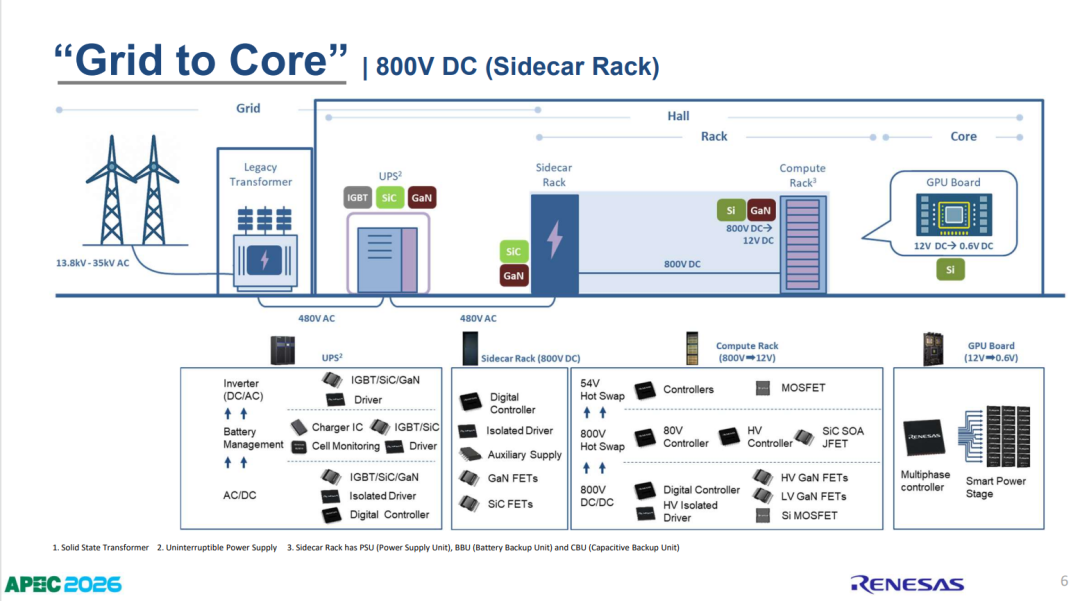

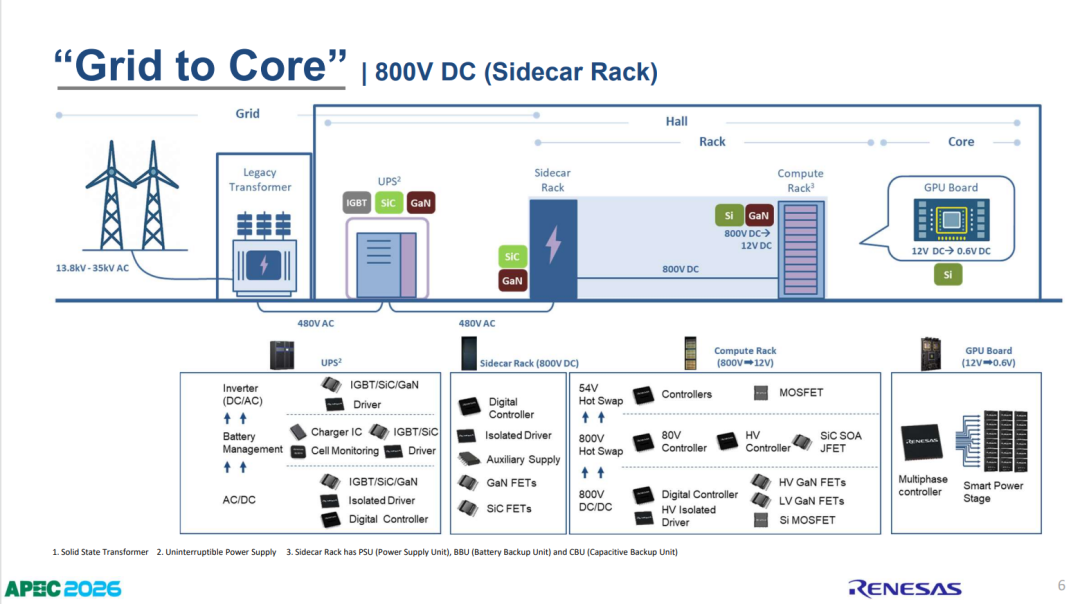

架構核心革新:引入Sidecar Rack 側邊供電機柜,將 UPS、PSU、儲能單元從計算機柜剝離,計算機柜僅保留后端 DC-DC 轉換與負載,實現供電單元與計算單元物理解耦。
鏈路變化:市電轉換后統一輸出 800V 高壓直流,計算機柜內部僅完成 800V 轉 12V、12V 轉 0.6V 兩級降壓,大幅減少轉換級數,從根源降低線路損耗與器件發熱。
器件升級:全面擴大 SiC、GaN 寬禁帶器件應用范圍,搭配專用隔離驅動、熱插拔控制器,適配 800V 高壓工況,提升高壓下的系統安全性與轉換效率。

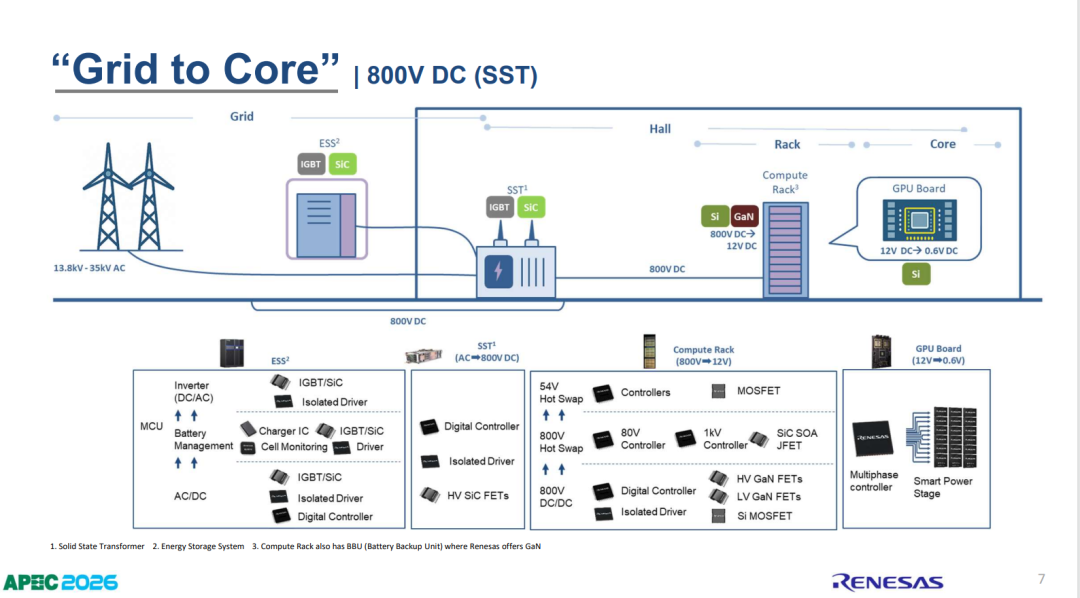

05 基于固態變壓器(SST)的 800V 直流架構

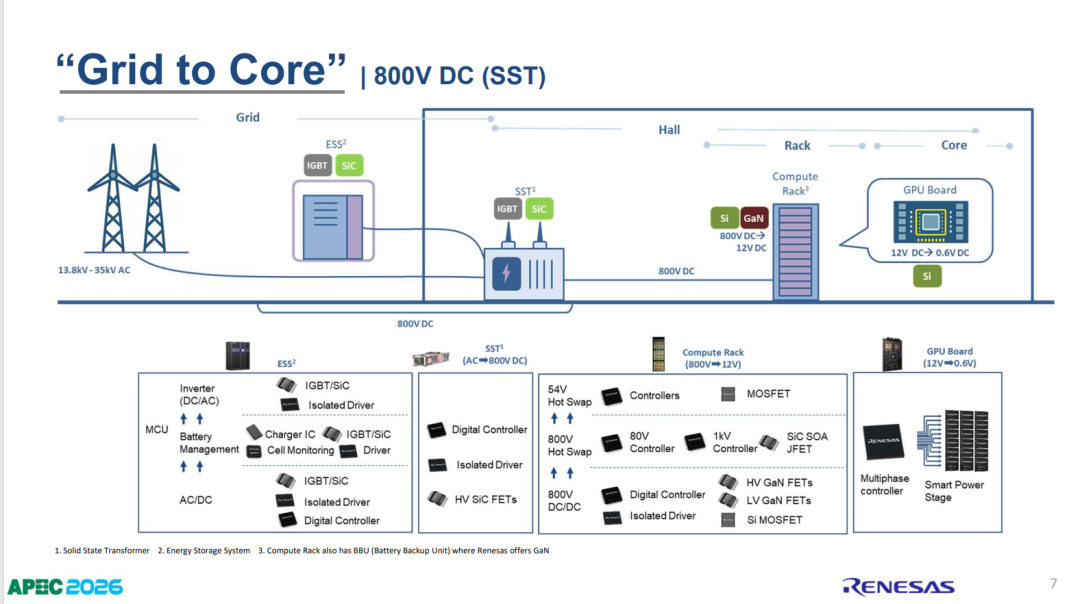

遠期終極架構引入固態變壓器(SST) 與儲能系統(ESS),徹底替代傳統工頻變壓器,直接將高壓市電轉換為 800V 直流,精簡前端配電鏈路,適配超大型數據中心規模化部署。
該架構為 2028 年及以后的長期演進方向,計算機柜仍保留 BBU 備用電池,瑞薩可提供配套 GaN 器件支撐備用電源模塊設計,全鏈路高壓化進一步壓縮整體供電體積、提升功率密度。
06 側邊機柜(Sidecar Rack)演進路線


分三階段演進:現階段復用現有機房交流基礎設施;2026 年全面落地 800V HVDC 側邊機柜方案;
2028 年以后取消獨立側邊機柜,由 SST 直接輸出 800V 直流至計算機柜,實現配電架構極簡。

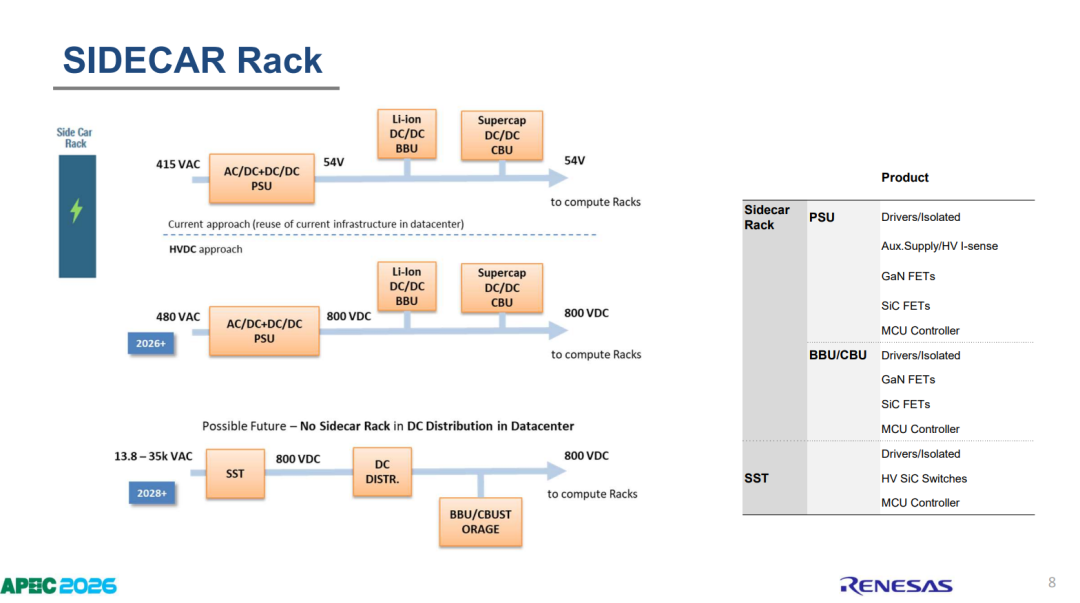

側邊機柜集成 PSU、BBU 鋰電池備份單元、CBU 超級電容緩沖單元三大核心模塊,其中超級電容主要用于削峰填谷,抵消 AI 負載瞬時波動對電網的沖擊。
硬件矩陣:側邊機柜核心依賴高壓 SiC 開關管、GaN 功率管、MCU 控制器、隔離驅動芯片等器件,瑞薩可提供全系列配套元器件。
07 計算機柜供電架構演進

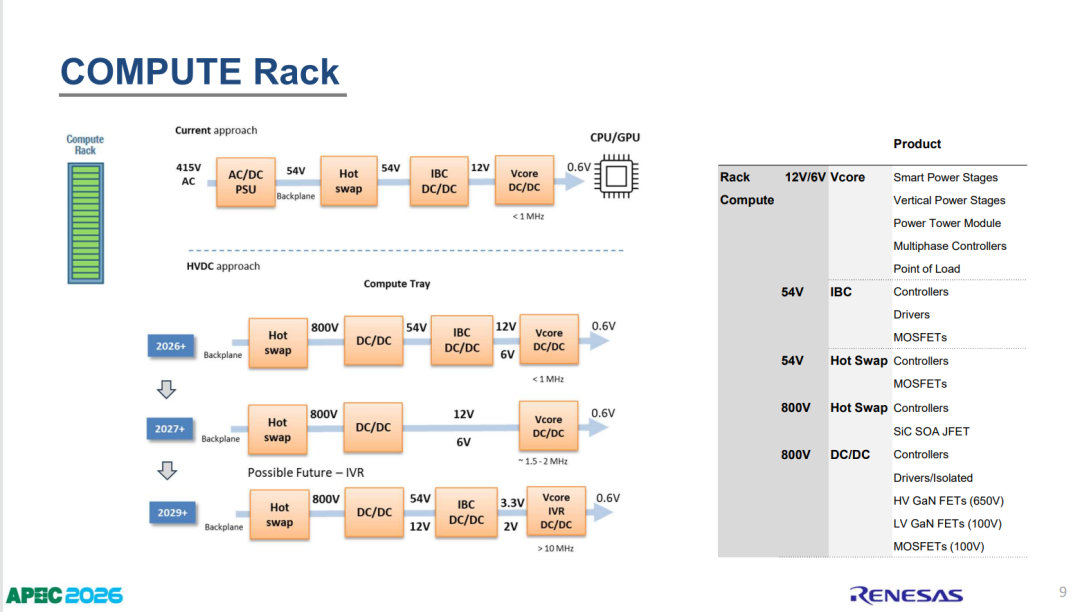

電壓轉換時序迭代:2026 年主流為 800V→54V→12V→0.6V;2027 年簡化為 800V→12V→0.6V;2029 年引入 IVR(集成電壓調節)技術,鏈路進一步優化為 800V→3.3V/2V→0.6V,開關頻率從 1MHz 以內提升至 10MHz 以上。
功率模塊細分:800V 高壓段采用 SiC JFET、高壓 GaN FET;中低壓段搭配低壓 GaN 與 MOSFET,同時配套多相控制器、智能功率級、負載點轉換器(POL),分層匹配不同電壓區間的效率與功率密度需求。
