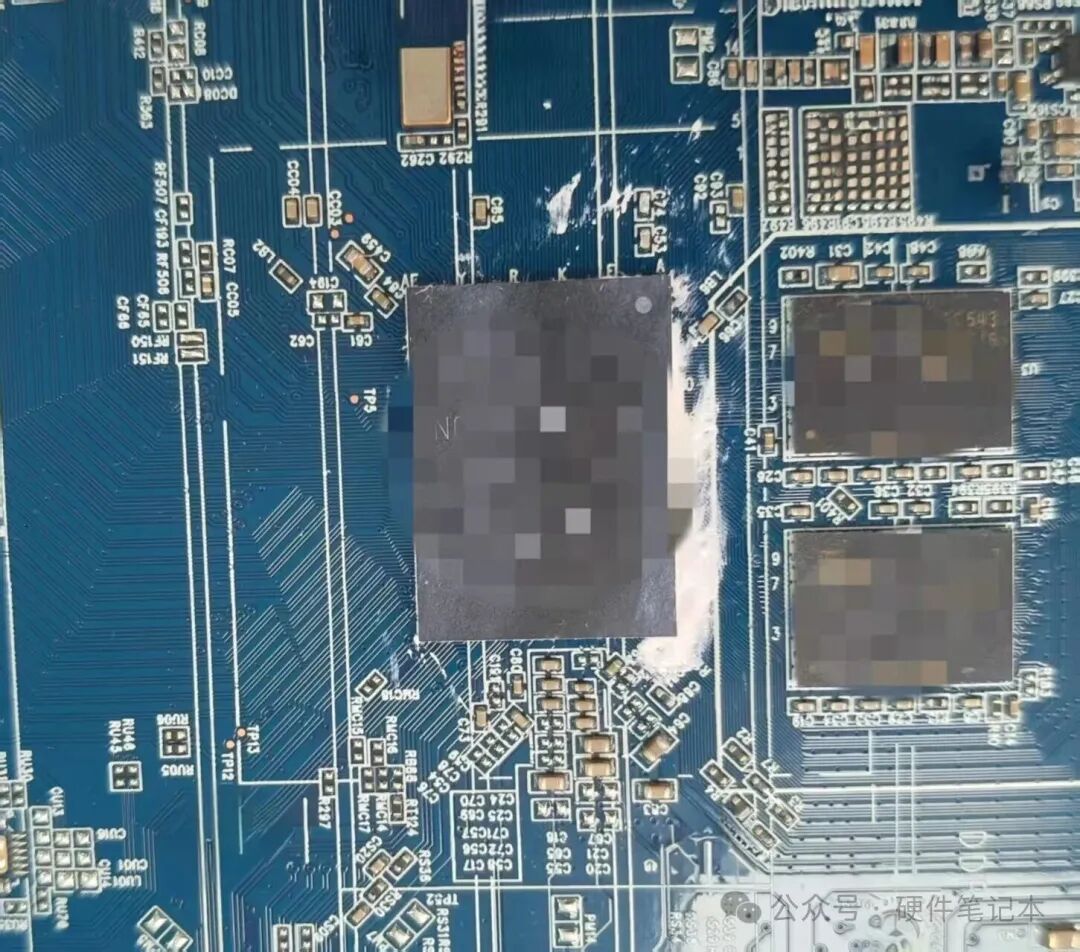

打開后蓋，拆下散熱器，一眼掃過去，主板差不多比巴掌大點。再仔細一瞅，CPU旁邊緊挨著兩片DDR3內存顆粒。這倒不意外，畢竟電視也需要內存，這些內存顆粒作為系統內存，為CPU提供臨時數據存儲空間，確保設備能夠高效運行。但讓我吃驚的是，這主板居然是個兩層板！
我用電筒從板子背面打光，好家伙，走線清清楚楚，一覽無余。但凡你畫過四層板就知道，內電層一夾，光透不過來，根本看不到這么透亮。兩層板沒完整的地平面和電源平面，光線直接就穿過去了。

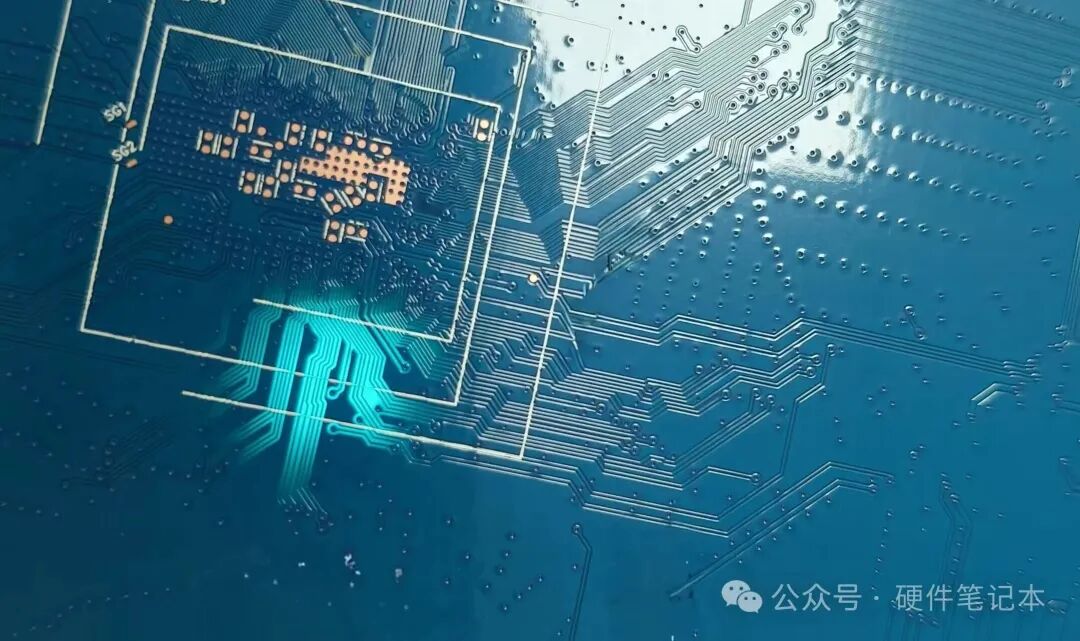

以下是PCB走線的部分截圖

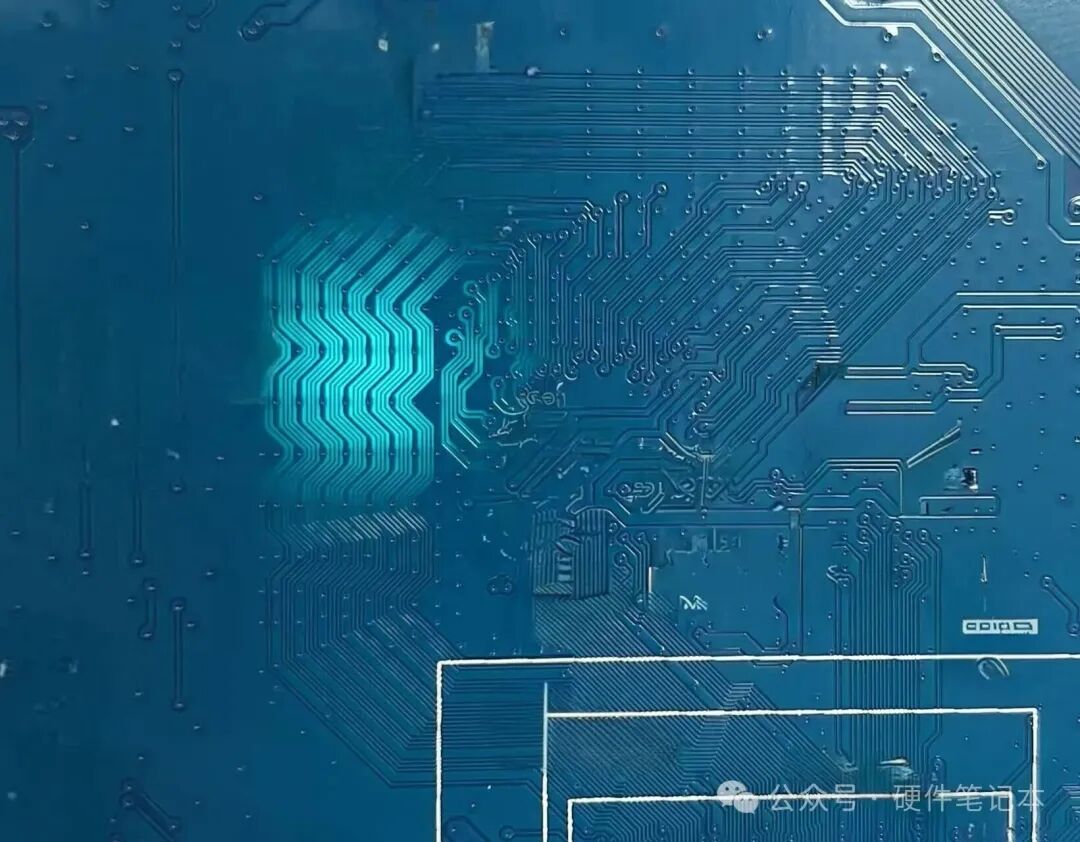

在各個角度嘗試打光拍照

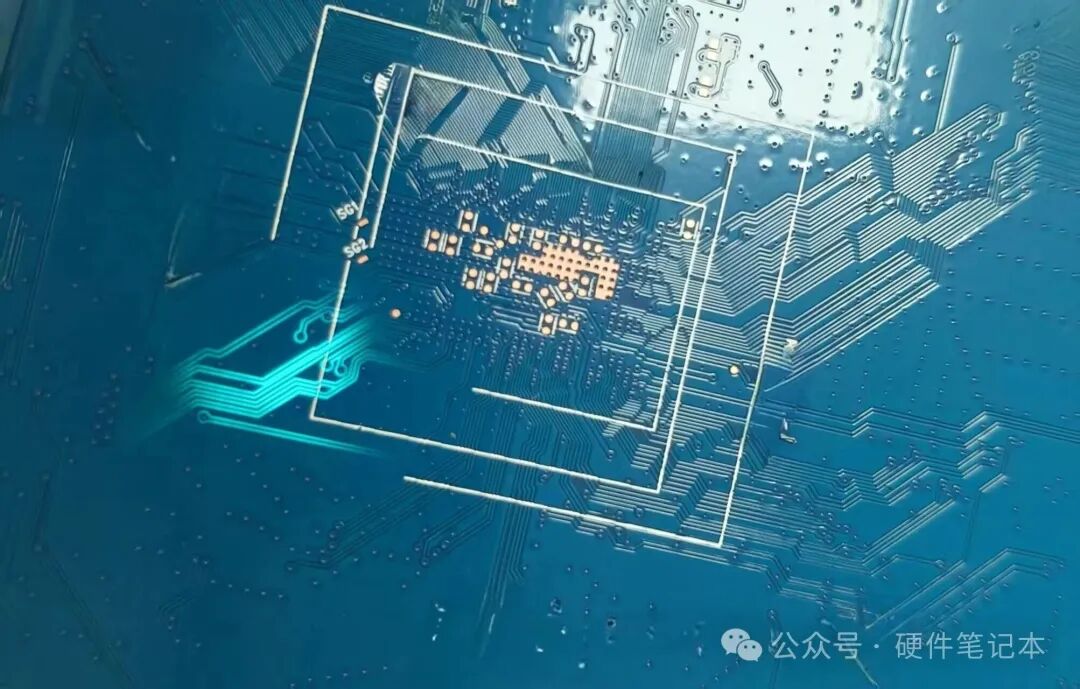

過孔走線清晰可見

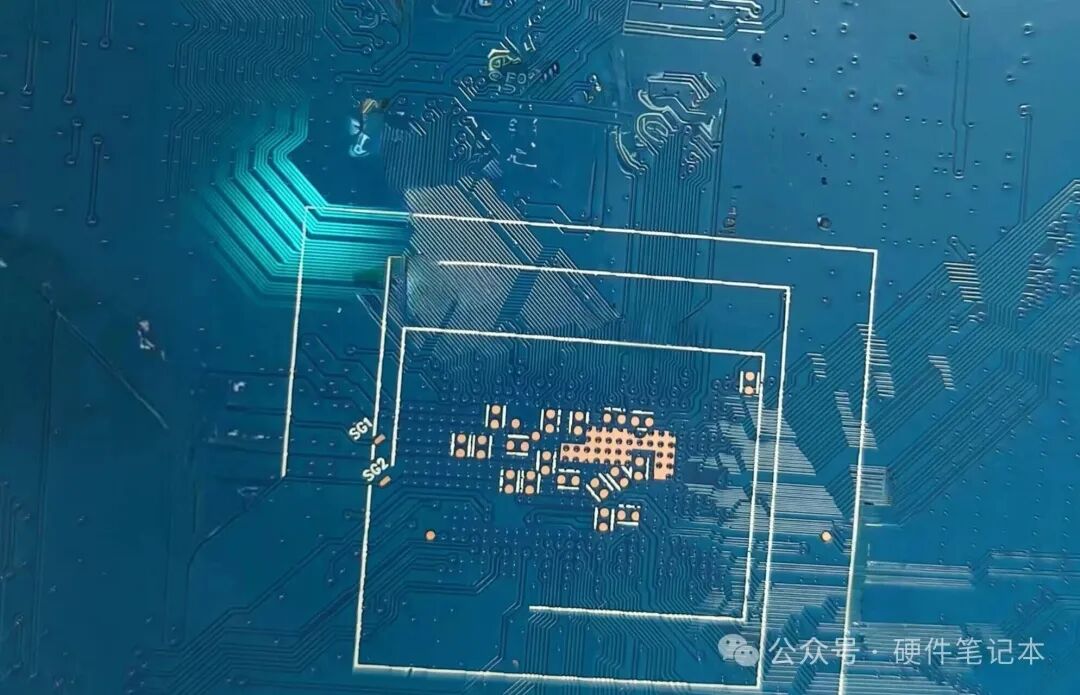

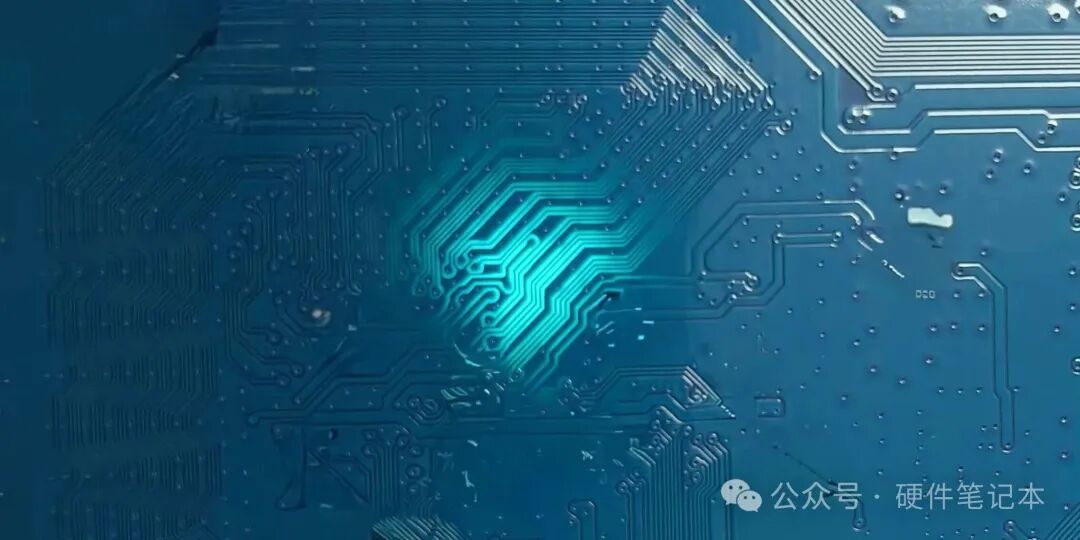

不同角度都來一張
說實話，做硬件的都懂，多層板是折磨老板，要多花錢，兩層板是真折磨咱們工程師，要死好多腦細胞。電視盒子用兩層板的比較多，但那些一般也就跑個簡單系統，DDR頻率低。可這是一臺65寸4K電視，帶兩片DDR3，主控還是64位ARM Cortex-A55，采用4大核 + 4小核的八核設計，就這么硬生生用兩層板給搞定了。
現在的電視廠家為了摳成本，真的已經把PCB利用率壓到極致了。板子上幾乎找不到一塊完整的、沒走線的空地，密密麻麻全是線。
這種設計，絕對不是咱們工程師自己想這么干，百分百是被產品經理和成本逼出來的。能在兩層板上把DDR3跑穩，還不影響4K顯示和系統流暢度，這活兒給我，我都不敢接，怕翻車。
02
可能很多剛入行的硬件兄弟會問：兩層板沒有完整的參考平面，DDR那些50Ω單端線、100Ω差分對的阻抗匹配怎么做？
正常情況下，做阻抗靠的是參考平面，就是信號線底下那一層完整的地。四層板及以上，有專門的地層，算好線寬線距，板廠就能給你做出來。
兩層板沒有這個條件。那怎么辦？核心思路是用共面阻抗模型，再加包地伺候。具體做法是：
信號線兩側緊鄰包地，并在包地線上打密集過孔，連接到背面的地銅上，這樣信號的回流路徑就走在旁邊的地上，相當于人為制造了一個參考。

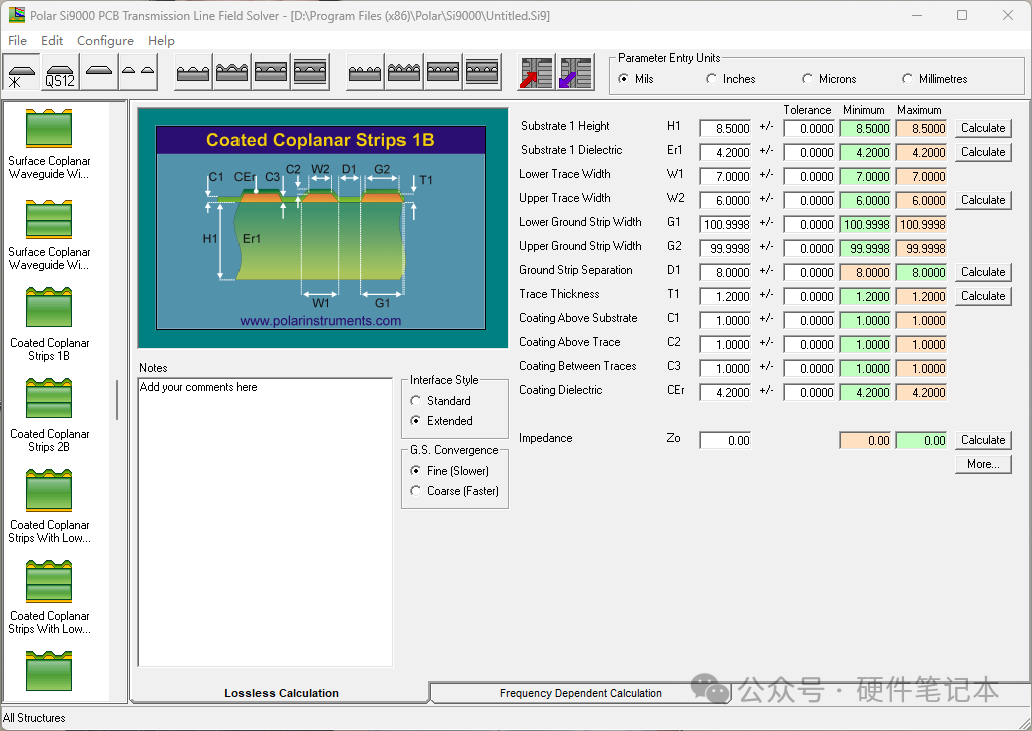

用SI9000這樣的阻抗計算軟件，選共面波導模型來算。你會發現，100Ω的差分對，算出來的線寬線距還能接受。但50Ω單端線，走線更寬，這在DDR那么密的布線里根本走不通，太寬了。
所以實際產品中，可能會放松阻抗要求。比如把50Ω的標準放松到60~70Ω來算，優先保證線寬能在10mil以內，線距能做小，這樣線才能布得開。
像我拆的這個電視主板，你去細看DDR走線，能發現單根信號線周圍基本都有地線跟著，也就是常說的包地處理。兩根信號線之間也盡量拉開距離，然后兩兩包地。這就是妥協后的實用方案。
這種假阻抗做法，信號質量肯定不如四層板。但在兩千多塊的電視里，夠用就行，性價比第一。
03
拆完這臺電視，我心里其實挺復雜的。
一方面，看到硬件行業卷成這樣，兩千多塊的大電視，連兩片DDR都得擠在兩層板上跑，硬件真的越來越不值錢。一個工程師熬幾個大夜優化走線、調整等長、硬著頭皮搞定阻抗，最后給整板省下來的可能就是幾塊錢的PCB成本。這幾塊錢扔到整機里，連個水花都看不見。
另一方面，我又挺佩服的。能用兩層板搞定DDR3，是真本事。這不光是畫板子的問題，從芯片選型、布局規劃、層疊設計，到信號妥協、板廠工藝配合、回來調試，一環扣一環。能把這活兒干成，說明這家公司的硬件團隊經驗還是相當老到。
最后
如果你做消費電子，尤其是量大、價格敏感的產品，兩層板加DDR可能會經常遇到，可以研究共面阻抗、包地回流這些技巧，以后用得著。
如果你是做工控或高可靠性產品的，千萬別這樣干。該上四層六層就上，該包地包地，該加隔離加隔離。消費電子是夠用就好，工控是穩定至上，設計理念完全不一樣。
還有，別小看任何一塊兩層板。有些新手覺得層數少就簡單，其實恰恰相反。層數越少，限制越多，對工程師的布局布線能力要求越高。能在螺螄殼里做道場的，基本都是老司機。
總之，這臺兩千多塊的電視，讓我看到了硬件行業最真實的一面：成本壓到骨頭里，手藝藏在線寬里。就這樣。
