磁鋼（永磁體）的退磁問題是影響永磁同步電機性能與可靠性的關鍵因素。為確保電機穩定運行，需從材料特性、磁場分析、溫度管理及實驗驗證等維度綜合設計退磁面積要求，具體規范如下：

• 高矯頑力（Hcj）

優先采用釹鐵硼（NdFeB，Hcj≥20 kOe）或釤鈷（SmCo）等高矯頑力材料，以抵抗電機運行中的退磁磁場。

• 高溫穩定性

材料工作溫度需匹配實際工況（如N35SH的Tmax=150°C），避免高溫引發不可逆退磁。

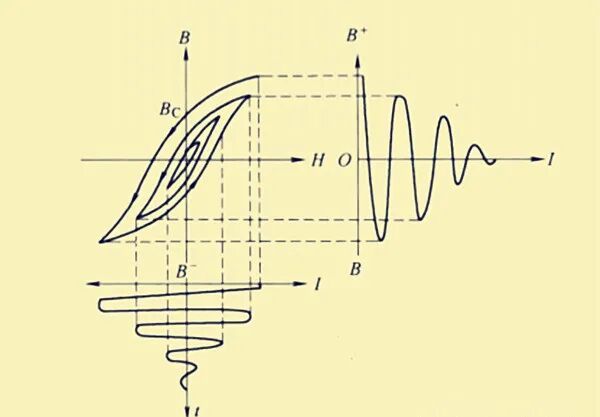

• 退磁曲線安全區

通過有限元仿真（FEA）確保磁鋼工作點始終處于B-H曲線的線性區間，遠離拐點（knee point）。

• 退磁裕度限制

退磁磁場強度（Hd）應不超過材料矯頑力（Hcj）的80%。例如，若Hcj=20 kOe，則Hd需≤16 kOe。

• 局部退磁容忍范圍

極端工況（如短路、過載）下，局部退磁面積不得超過磁鋼總面積的5%~10%。

• 全局退磁影響

退磁后磁通損失需≤3%，確保電機輸出扭矩與效率不受顯著影響。

• 溫升限值

磁鋼工作溫度須低于材料允許上限（如NdFeB≤150°C），采用風冷、液冷或優化定子槽設計以抑制溫升。

• 溫度均勻性

磁鋼表面溫度梯度應控制在±5°C以內，避免局部過熱。

• 退磁測試條件

在高溫（Tmax+10%）及過電流（2倍額定電流）工況下驗證退磁面積是否符合設計要求。

• 參考標準

• IEC 60034-30：電機效率與溫升標準。

• GB/T 13538：永磁電機性能測試方法。

• 材料：NdFeB N38EH（Hcj=25 kOe，Tmax=180°C）。

• 退磁裕度：Hd≤20 kOe（Hcj的80%）。

• 退磁面積限值：≤5%。

• 溫控方案：油冷系統，磁鋼溫度≤150°C。

永磁同步電機磁鋼退磁面積的設計需以材料抗退磁能力為基礎，通過磁場仿真優化、溫度控制強化及實驗驗證閉環，將退磁面積嚴格限制在安全范圍內（常規≤5%~10%）。高可靠性領域（如航空航天）需進一步收緊裕度，實施定制化設計。
