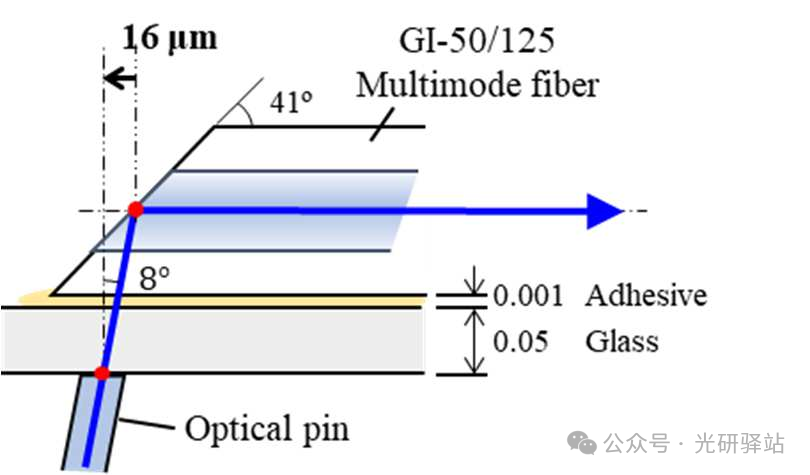

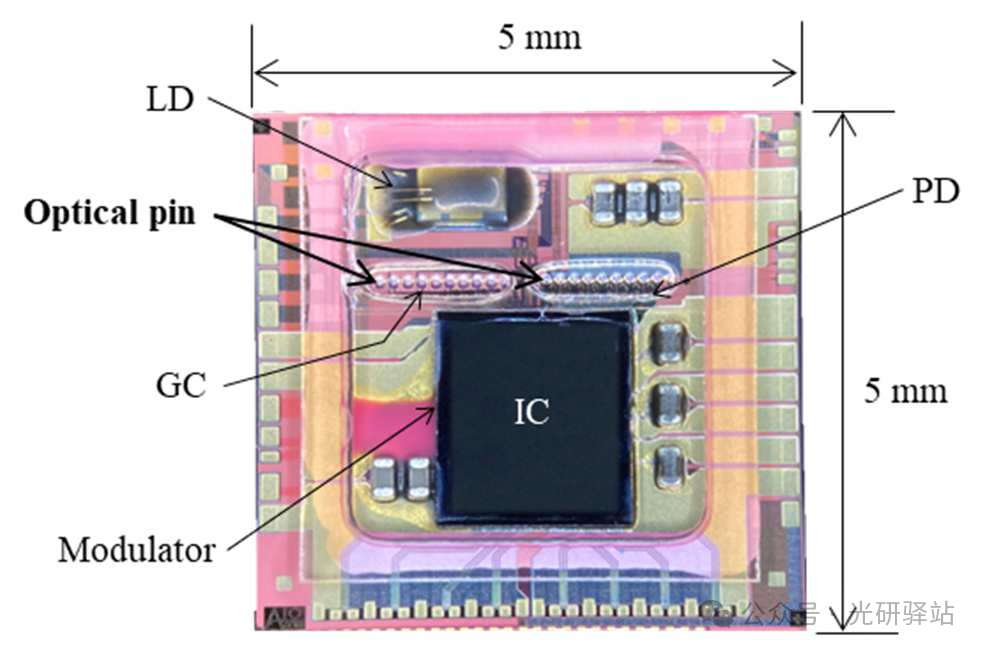

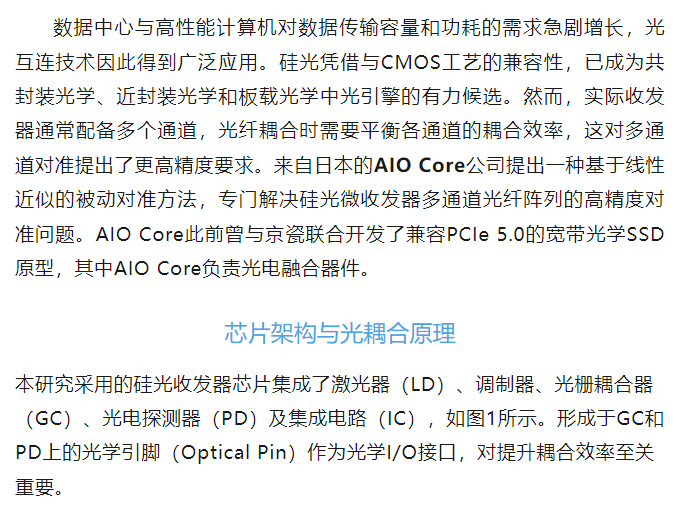

圖1硅光子芯片結構示意圖圖2展示了光學引腳與41°切割光纖的理想耦合幾何配置。考慮耦合效率的溫度依賴性,最優位置是將光纖纖芯中心對準到距光學引腳中心16 μm處,以確保工作溫度變化范圍內耦合效率的穩定性。

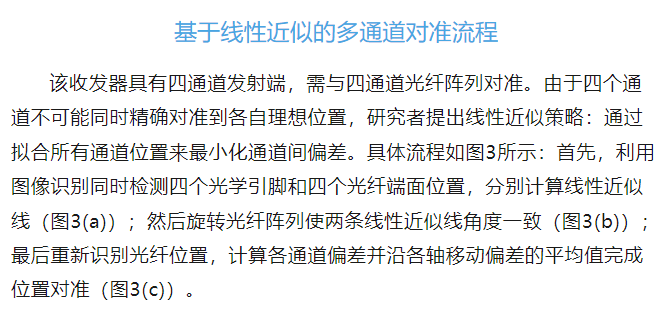

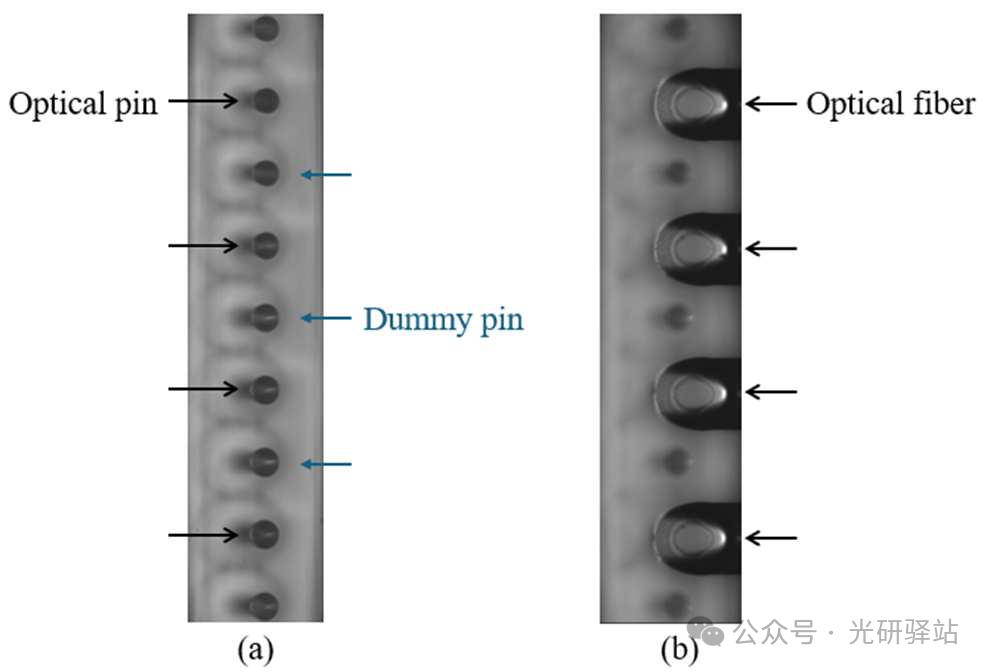

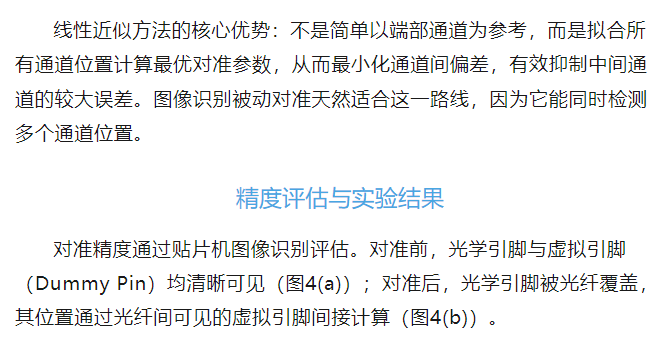

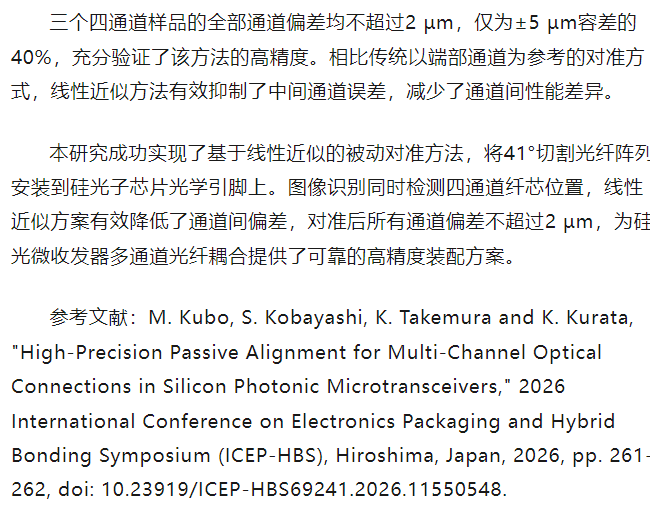

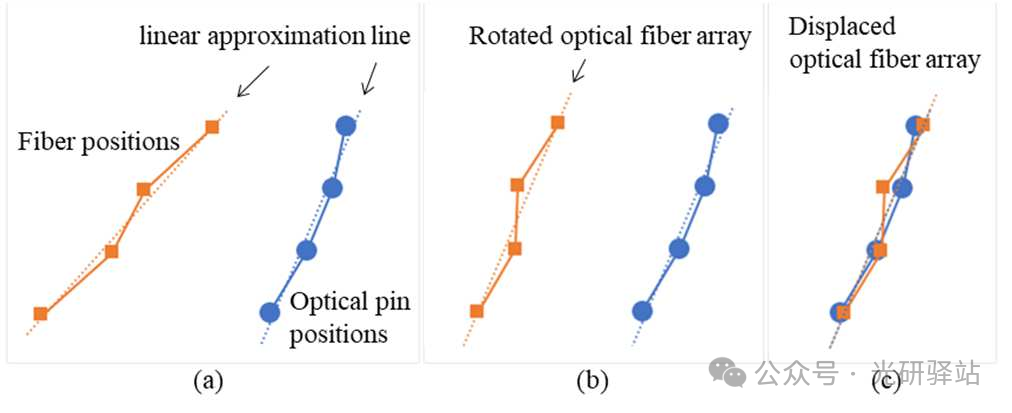

圖2光學引腳與41°切割光纖的耦合幾何配置,最優間距為16 μm圖3對準流程:(a) 檢測位置并計算線性近似線;(b) 旋轉光纖陣列匹配角度;(c) 按平均偏差位移完成對準圖4光學引腳俯視圖:(a) 對準前引腳清晰可見;(b) 對準后通過虛擬引腳間接計算位置光線追跡仿真確定的耦合容差為±5 μm。圖5展示了三個四通道樣品的偏差測量結果,所有通道位置偏差均小于2 μm,遠在容差范圍之內。
圖5對準后偏差測量結果,所有通道偏差均小于2 μm
