48V架構來襲，AI服務器電源PCB怎么改？

上周學員找我，說公司接了個AI服務器電源項目，甲方明確要求48V架構。他問："老師，48V不就是把12V改個數嗎？"說實話，我三年前也被這問題坑過。

為什么是48V？不是拍腦袋

Facebook在OCP項目里推48V，是解決實際問題：同等功率下，電壓升4倍，電流降4倍，銅損降16倍。100A的12V換成48V只需25A，銅線細一大截。Google、華為跟進后，48V成了AI服務器標配。

學員問：48V和12V的PCB差在哪？

3000W電源板，12V要250A，走線寬8mm；48V只需62.5A，寬3mm。但爬電距離翻倍，銅層要2-3 oz，安全隔離不能馬虎。

布局的坑：這塊把我坑過兩次

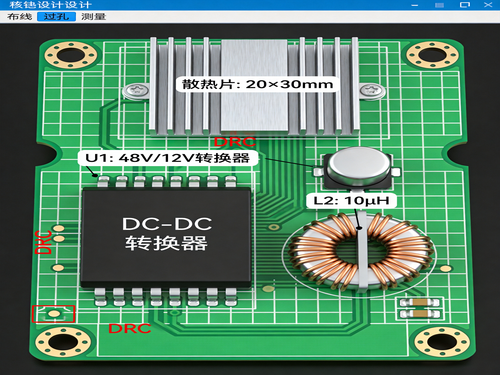

第一次做48V板，按12V習慣把DC-DC放角落。結果高壓走線繞遠，EMI炸了，整改兩個月。教訓：48V輸入級緊靠電源入口，功率級和低壓控制區分區隔離，高壓開關節點遠離敏感信號，回路面積最小化。

散熱和EMI：兩座大山

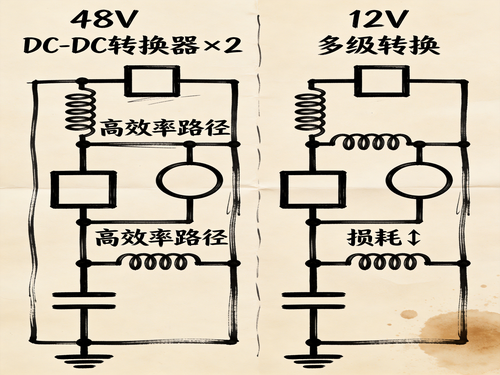

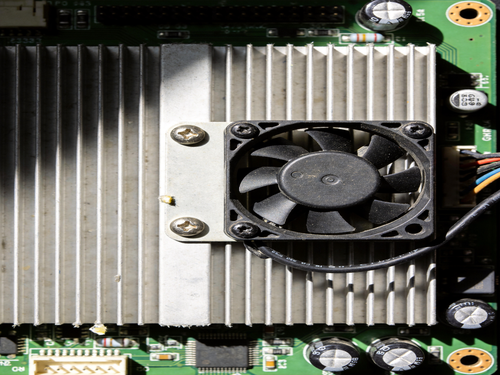

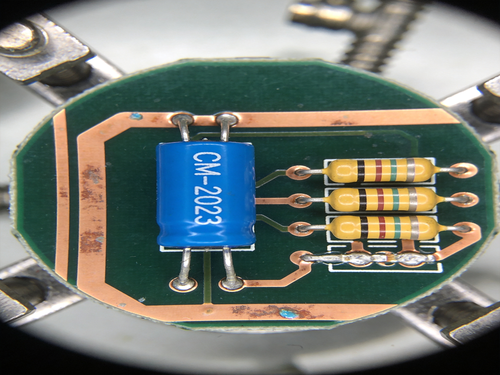

48V到12V再到1V，多級轉換損耗集中在轉換器附近。散熱方案要提前規劃：鋪銅、過孔密度、散熱片位置。EMI更頭疼，48V轉12V共模噪聲嚴重，輸入輸出加濾波器，共模電感、Y電容布局很講究——有時候調布局比換器件管用。

思維要變：從單點到系統

很多人用"低壓思維"處理電源，只關注走線寬度、載流。48V時代得關注：銅皮厚度、爬電距離、隔離帶寬度、過孔電弧風險、安規要求。這是單點優化到系統級設計的思維升級。

?? 進階學習推薦

想系統掌握大功率PCB設計？凡億教育專項課程：

? 1對1大功率PCB Layout弟子班：20W-3000W全覆蓋，含安規、熱管理

? PCB全能旗艦弟子班：高速+大功率雙模塊，含SiC/GaN應用

? 數字電源設計課程：Simulink仿真+代碼實現

國內領先的電子設計硬件教育培訓平臺，累計培養120萬+工程師，學員就業率98%。

你現在手上有48V項目嗎？評論區聊聊遇到的問題。
