法雷奧SiC+Si混碳融合逆變器的秘密：真正難點不是并聯器件，而是損耗、熱模型和EMC閉環

今天這篇我們聚焦：Si+SiC混碳融合技術。

先說結論：Si/SiC混合開關最有價值的地方，不是制造一個聽起來更新的器件組合，而是給400V量產逆變器提供一種更現實的效率升級路徑：

• 全SiC，可以降低開關損耗，但成本、供貨、驅動保護、電磁兼容和既有平臺復用都會成為約束；

• 全Si，成本友好，但在部分負載和高頻開關區域會被損耗拖住；

• 混合開關的吸引力，就在于它試圖用有限的SiC面積，把最吃虧的損耗區間先切下來。

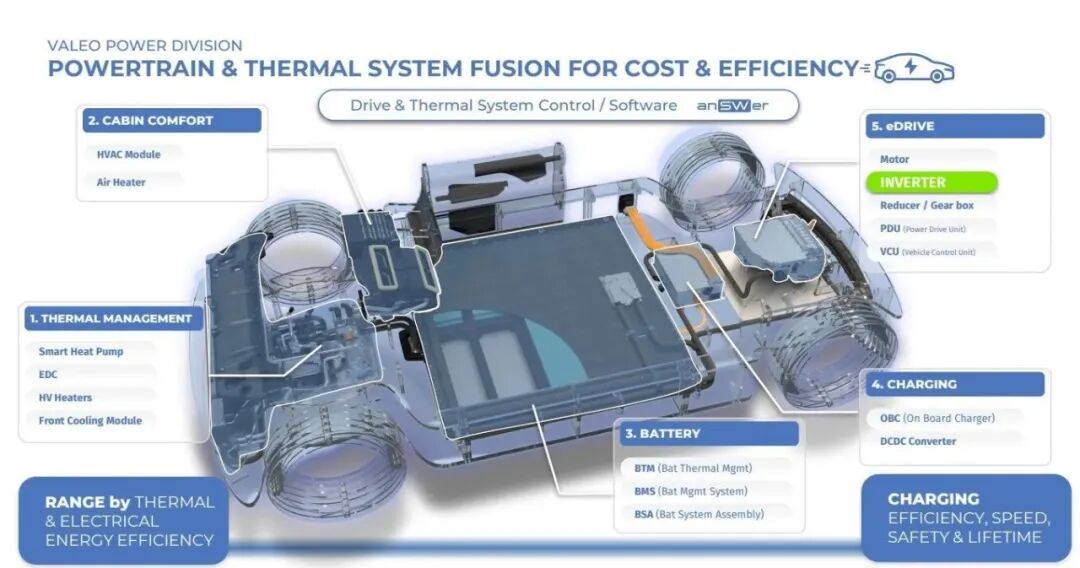

圖片來源：Valeo eAutomotive | 熱管理、電池、充電、電驅和軟件控制的系統集成關系

這也是為什么這條路線不能只看單個器件參數。我們真正要看的，是器件動態特性是否和諧、模型預測是否可信、臺架測量是否復現、邊界工況是否安全?

如果這些環節對不上，混合開關很容易變成實驗室里漂亮、量產平臺上麻煩的方案；如果這些環節對得上，它就可能成為400V平臺延壽和效率升級的一個高性價比選擇。

這篇文章核心觀點來自于Valeo eAutomotive，其最有價值的地方，是把 400V 牽引逆變器的效率升級從“是否一步到全 SiC”拉回到更現實的工程問題：如何用 SiC+Si 混合開關，在成本、損耗、電熱模型、臺架驗證和 EMC 邊界之間找到可量產的最優解？下面我們一起來看看。

圖片來源：Valeo eAutomotive | 電氣化、輔助駕駛、照明與座艙體驗的系統業務版圖

|SysPro備注： 重聊這個話題，并不是“混碳”這個說法本身有多新，而是想借法雷奧的這條路線，說明下：400V平臺的效率升級不一定一步切到全SiC，更想澄清的一個工程問題，是怎樣用有限的SiC器件，把Si IGBT最吃虧的開關損耗和部分負載損耗先降下來？更進一步的問題是：如何用SiC+Si混合開關，在成本、損耗、電熱模型、臺架驗證和EMC邊界之間找到可量產的最優解。

一、這條路線真正想說明什么？

這里我們想看的不是“用了SiC”這一點，而是SiC被放在了哪個損耗區間。Si IGBT電流能力強、成本友好，但開關速度和存儲電荷會帶來損耗；碳化硅MOSFET開關快、損耗低，但成本和EMC壓力更高。混合開關的邏輯，就是讓兩類器件各自承擔更合適的任務。

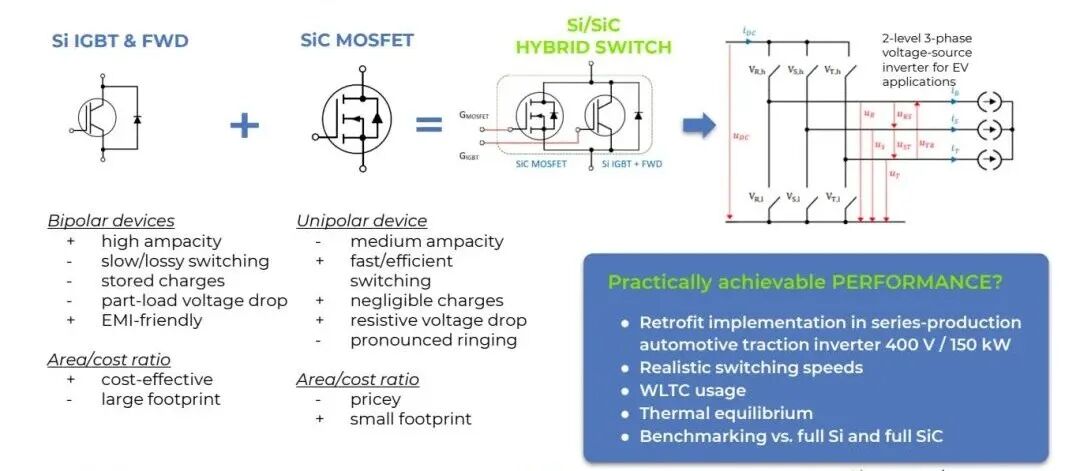

圖片來源：Valeo eAutomotive | Si IGBT、續流二極管與SiC MOSFET組成混合開關的工程邊界

這里有一個很重要的工程前提需要先說明，這也是Hybride概念出現的邏輯基礎：400V平臺通常已經有成熟的功率模塊、母線電容、冷卻結構、濾波器和控制軟件，如果直接全量切換到SiC，收益確實更清晰，但驗證范圍、器件成本、供應鏈策略和EMC重新標定都會變重。混合開關的意義，是盡量不把整個平臺推倒重來，而是在最影響效率的損耗路徑上做局部增強。

二、趨勢/背景：400V平臺為什么需要中間路線

全SiC確實能顯著降低逆變器損耗，但放到整車工況里，逆變器只是電驅系統的一部分，電機、減速器、冷卻系統和駕駛循環都會重新折算這部分收益。對成本敏感的400V平臺來說，如果混合開關能拿到全SiC收益中的一部分，同時保留平臺兼容性，就有實際商業價值。

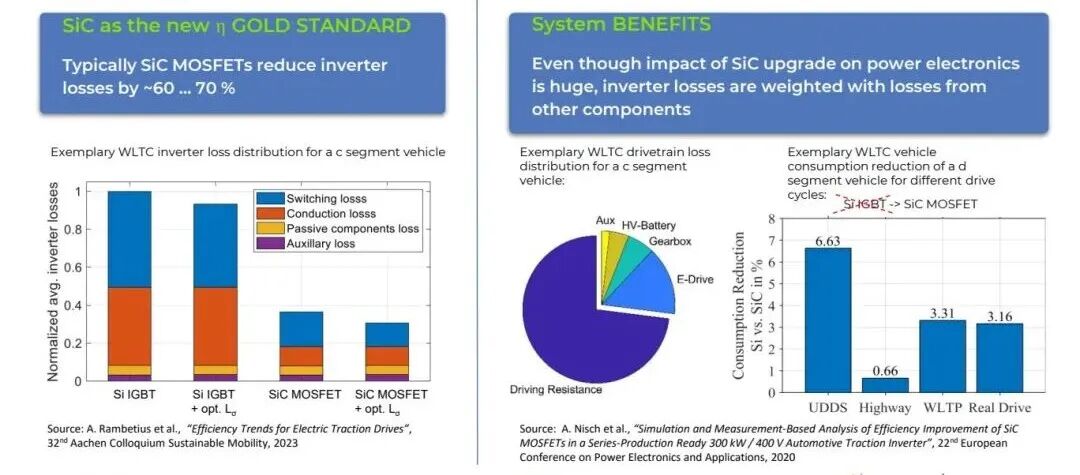

圖片來源：Valeo eAutomotive | 從Si IGBT向SiC MOSFET升級后的逆變器損耗與整車收益折算

這也是為什么：不能把“逆變器損耗下降”直接等同于“整車能耗等比例下降”。

在WLTC這類循環里，車輛多數時間并不運行在峰值功率點，電機效率圖、減速器損耗、輪胎阻力和熱管理策略都會參與最終結果。混合開關如果能在常用中低負載區間降低損耗，它的系統價值可能比單看峰值效率更明顯。

三、本質邏輯：混碳不是并聯，而是電流和損耗重新分配

混合開關最容易被誤解成“硅器件加一個碳化硅器件”。但真正難的是電流如何分配、開關能量由誰承擔、續流路徑如何變化、溫度升高后兩類器件特性是否仍然協調。公共門極控制能簡化系統，但也會把動態特性匹配要求推高。

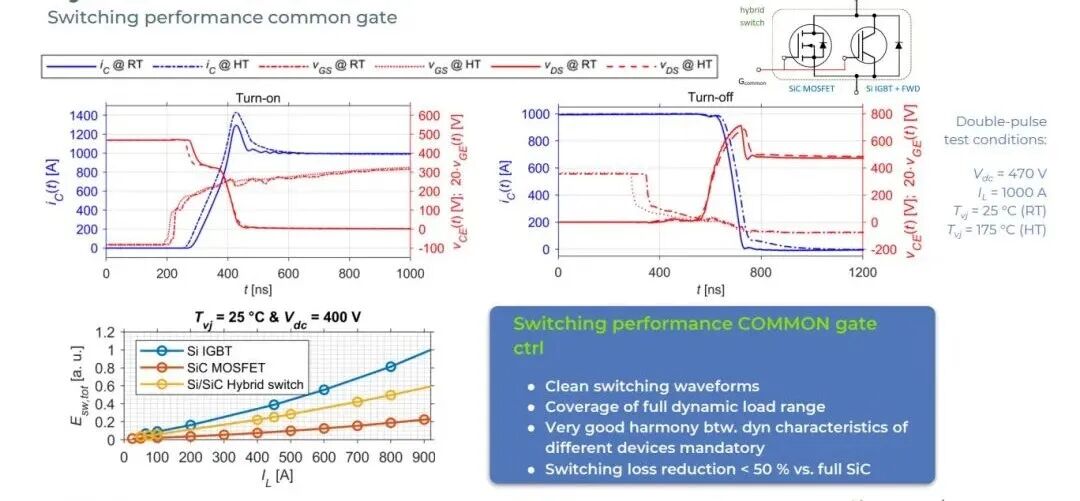

圖片來源：Valeo eAutomotive  | 公共門極控制下的雙脈沖測試與動態匹配要求

動態特性的匹配與否就需要雙脈沖測試，其意義，不只是看波形是否干凈，而是驗證混合開關在高電壓、大電流和冷熱條件下是否仍然可控。如果兩類器件的動態不協調，效率收益可能還沒落地，就先轉化成振鈴、過壓、熱失衡或可靠性風險。

尤其是在公共門極控制下，驅動信號看似簡單，但它實際上要求Si IGBT和SiC MOSFET在開通/關斷瞬間自然形成合理分工。這個分工受閾值電壓、輸入電容、米勒平臺、封裝寄生電感、結溫和柵極電阻共同影響。也就是說，混合開關不是“能并上就行”，而是要把器件、封裝和驅動一起選。

四、核心矛盾：模型預測必須被臺架數據證明

這條路線最關鍵的一步，是把器件級測試轉成系統級收益。

這里面的方法是：電熱模型要同時計算開關損耗、導通損耗、結溫、冷卻液溫度和流量，再放到WLTC工況里看能耗改善。只有模型和測量對上，混合開關才不是紙面效率。

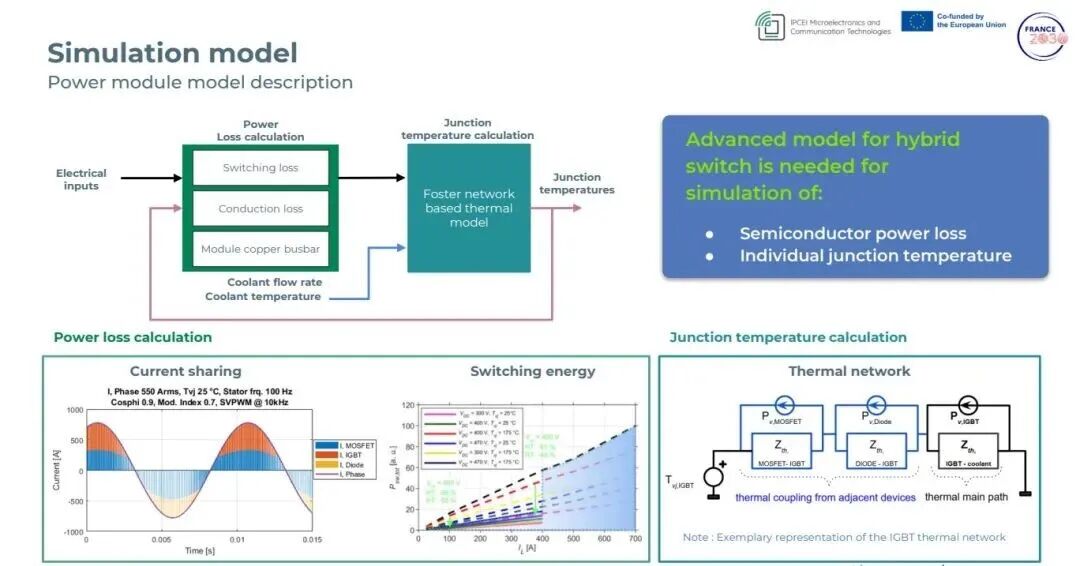

圖片來源：Valeo eAutomotive | 逆變器電熱模型把損耗計算與單芯片結溫連接起來

從結果看，混合開關可以獲得全碳化硅方案整體能耗改善中的一部分；在電驅臺架上，逆變器損耗改善也能夠被復現。這個信息比單個器件數據更有價值，因為它說明混合路線至少走過了從器件、模型到臺架的驗證鏈條。

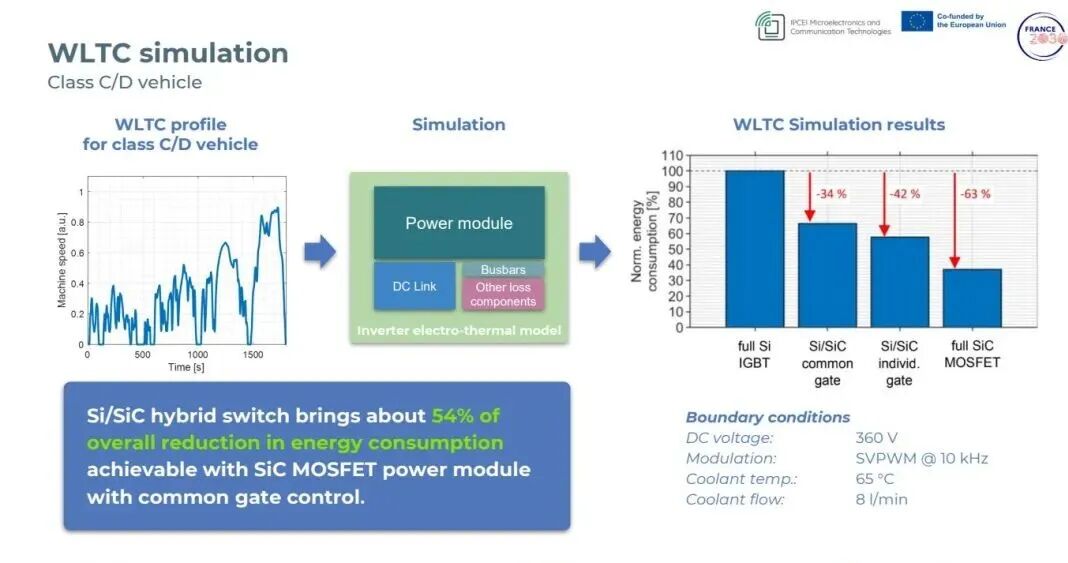

圖片來源：Valeo eAutomotive | WLTC工況下混合開關相對全SiC收益的折算

這里真正形成說服力的，是“預測—驗證”的閉環。

我們要做的是：通過模型先給出不同工況下的損耗和結溫，再用臺架在相同熱條件、相同電機邊界下復現。如果臺架結果與模型一致，工程團隊才敢把它用于車型項目的效率評估；如果只停留在器件樣片測試，就很難判斷它在整車上到底值不值得。

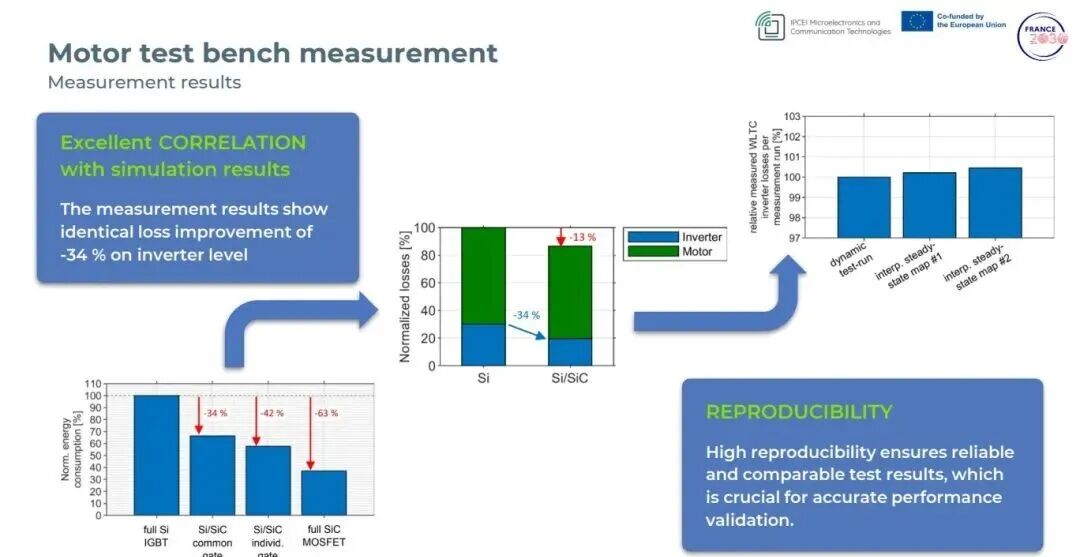

圖片來源：Valeo eAutomotive  | 電驅臺架測量確認逆變器損耗改善與模型相關性

五、核心洞察：真正卡量產的是邊界工況和EMC

即便效率收益成立，混合開關也不能只看牽引工況。

這背后的思考是：再生制動和靜止扭矩可能由不同器件限制，特別是續流二極管路徑會影響邊界能力。芯片面積加大可以改善扭矩能力，但又會反過來影響成本和效率。

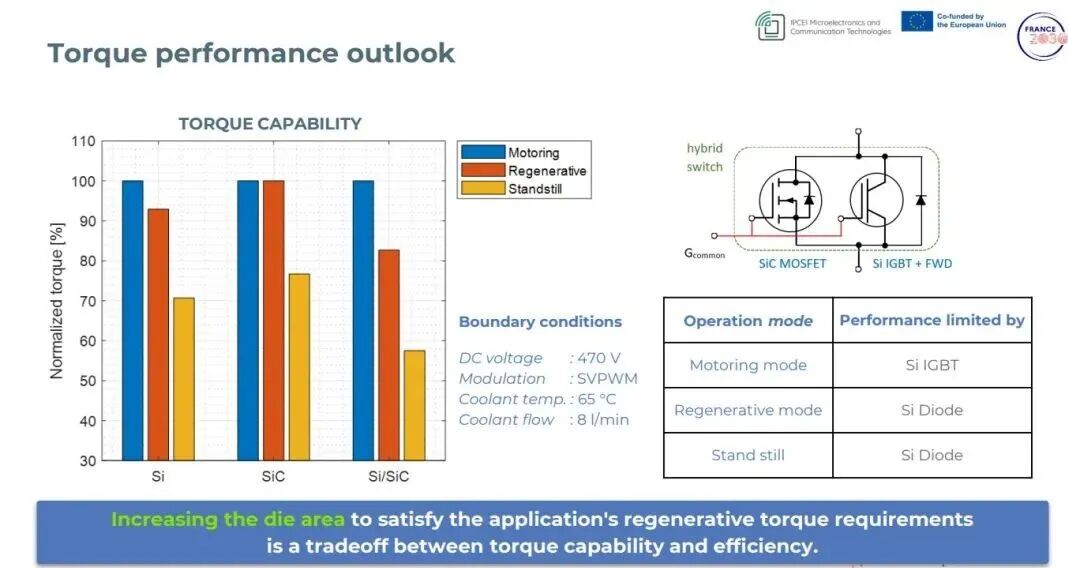

圖片來源：Valeo eAutomotive | 牽引、再生和靜止工況下的限制器件差異

另一個關鍵是EMC。

SiC開關更快，理論上更容易帶來傳導發射和濾波壓力。這里值得注意的是，在相同硬件和工作點下，混合開關并沒有要求重新修改濾波架構。這對量產導入非常重要，因為不改濾波，意味著平臺改造成本和重新驗證壓力都更低。

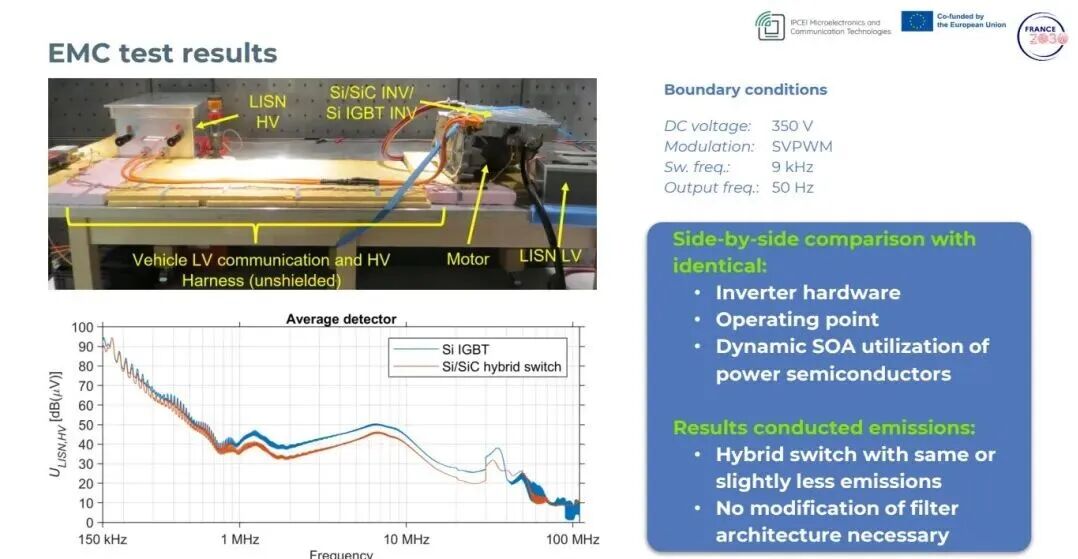

圖片來源：Valeo eAutomotive | 混合開關傳導發射與濾波架構兼容性驗證

這也是混合路線最容易被低估的地方。效率提升如果帶來濾波器變大、線束重新驗證、控制策略大改，項目收益就會被工程成本吃掉。相反，如果混合開關能在原有濾波架構里通過EMC驗證，它就更像一個可導入的量產升級包，而不是一項需要重新定義整個平臺的技術。

給我們的啟示

400V平臺的下一步效率提升，不一定是“全量碳化硅化”。更可能出現的是分層路線：高端平臺繼續走全SiC，成本敏感平臺則用混合開關把最關鍵的損耗先降下來。真正的競爭點，不是材料名字，而是誰能把器件動態、電熱模型、臺架數據和EMC邊界一起閉環。

所以，Valeo這條路線帶來的啟發，不是說混合開關一定會取代全SiC，而是提醒我們：電驅系統里，通過混碳融合技術升級實現的是夠好的效率 + 可接受的成本 + 可復用的平臺 + 可閉環的驗證。對400V平臺而言，這種中間路線可能比極限參數更接近真實項目決策。

圖片來源：Valeo eAutomotive | 熱管理、電池、充電、電驅和軟件控制的系統集成關系
