芝能智芯出品電動汽車的電池管理系統，測量的基礎是電壓是多少、電流是多少、溫度是多少。這三個數很重要。
沒有它們，電池什么時候該充、什么時候該停，不管是車端還是云端都很困難，當然三個物理參數只能看到電池表面的狀態。電池里面正在發生什么，它們一概不知道。
這三樣東西相當于電池的體溫計、血壓計和聽診器，能告訴你電池"發燒了"，但找不到發燒的源頭在哪里。
電化學阻抗譜，簡稱EIS，做的事情相當于給電池做了一張心電圖。
● EIS 電化學阻抗譜
EIS在實驗室里已經用了很多年了，給電池通一小段交流電，不同的頻率各通一下，看電池怎么回應。
高頻段能看出電子在導體里跑得快不快，中頻段能看出鋰離子從液體鉆進固體的界面反應順不順，低頻段能看出鋰離子在固態材料里的擴散有沒有被堵住。
電池對這三個頻段的回應畫在同一個圖里，畫出來是一條"雙半圓加一根斜線"的曲線。叫Nyquist圖。
右邊半圓的直徑變大，是SEI膜在變厚和劣化。左邊半圓的位置變了，是電荷轉移的界面在老化。斜線的角度陡了，是擴散的路越來越難走。
實驗室里做這件事不復雜，一臺頻譜分析儀，一個小信號發生器，臺子上接好線就能掃一整張阻抗譜。難的是把這一整套實驗室設備塞進車里。
車上做EIS的挑戰不在算力不夠，在信號太弱。
給電池加的是毫伏級交流擾動，電池自己的反應信號更弱，高壓線束有寄生電感在干擾，電機控制器在工作時有開關噪聲，充電機在運行時也在往外輻射。
你需要一顆能在這些噪聲里抓住毫伏級信號的芯片，用納秒級的同步精度去把電壓和電流的相位差算準。
之前英飛凌、恩智浦都發布了集成EIS功能的BMS芯片，這次德州儀器發布的BQ79826Z-Q1，同樣具備這個功能。
● TI是怎么在這顆芯片里做EIS的
BQ79826Z-Q1有幾個參數值得細看。
◎ 單芯片最多管26節電芯，比現在市面上的競品多了8節。通道數多，需要的監控芯片總數就少了，物料成本、布線復雜度、電路板空間都跟著往下壓。
◎ 在零下40度到零上125度的全溫度范圍，電壓測量精度優于2毫伏。這個數字放在電池管理芯片里算頂級的。模數轉換器分辨率高，本底噪聲低，算出來的荷電狀態就更準。
◎ TI在這顆芯片上把EIS的測量速度做到了比上一代方案快五倍。頻譜掃描快了以后，以前只能在停車或者慢充時做的EIS分析，現在有望在動態工況下也跑得起來。

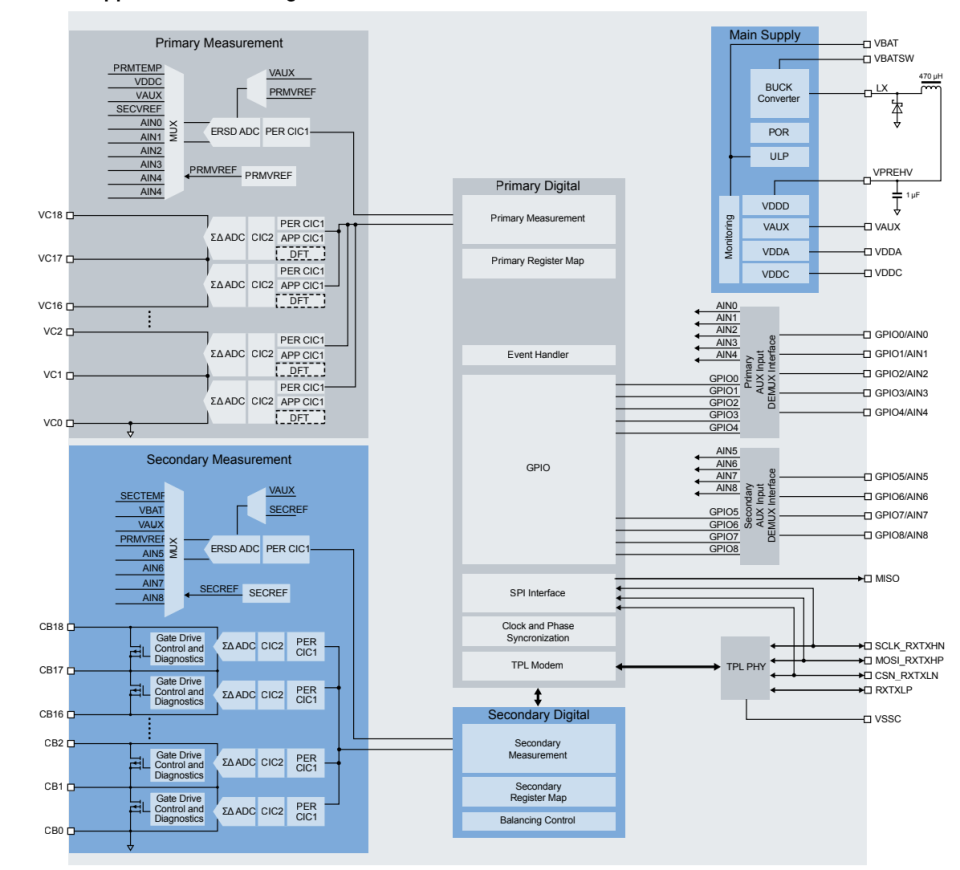

◎ 芯片內部集成的DFT引擎直接做頻域變換，不需要把原始數據傳到主控MCU上再算。片上算完阻抗，MCU只需要接收一個干凈的復數結果。通信帶寬省了，MCU的計算負載也減了。
◎ ISO 26262 ASIL-D這一項合規標記也寫在了產品規格里，這顆芯片從設計階段就把功能安全寫進了內部架構。

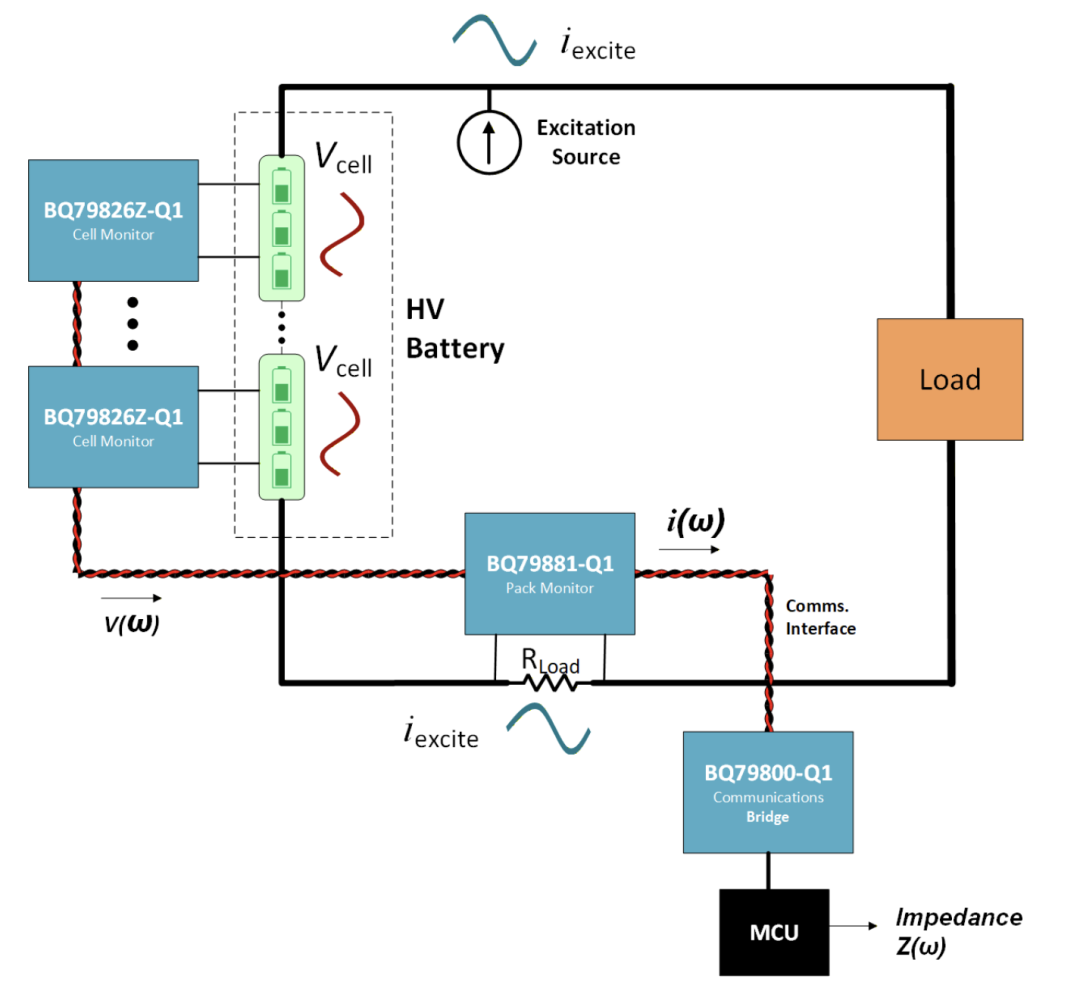

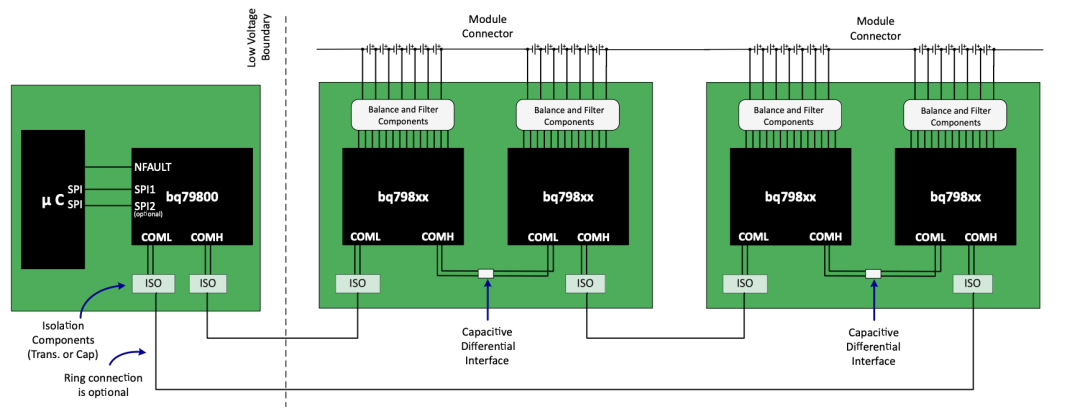

◎ BQ79826Z-Q1可以最多堆疊128顆，和TI自家的電池包監控器和通信橋接器搭在一起，能組出一套覆蓋不同模組尺寸、不同電芯化學體系、不同PACK結構的高壓BMS平臺。
TI自己在PCIM展上已經搭了一套基于EIS的BMS參考設計，開放給車企在上面做二次開發。
● NXP走了另一條路：三顆芯片拼出同樣的東西
NXP在2025年底出了一套EIS芯片組，走的是和TI完全不同的路線。NXP選了三顆芯片各扛一攤事。
◎ BMA8420管激勵，負責給電池包注入交流信號，同時管理母線電容。它的激勵效率比上一代方案高了40%。
◎ BMA7418管測量，把電壓信號做DFT變換，片上直接完成頻域計算。
◎ BMA6402把多節電芯的數據匯總成一條總線，往上發給主控。
NXP這套三芯片方案用了引腳兼容設計，可以直接替換現有的NXP BMS芯片。車企如果原來用的是NXP的S32K3系列主控，不需要改電池包的硬件，換三顆新片子、升級算法固件就行了。系統硬件改動的成本降到最低。
同步精度也是一個重要的維度，三顆片子之間的時鐘對齊做到了150納秒。EIS測量里最怕的就是相位算不對。
電壓和電流兩個信號只要差了幾個微秒的采樣窗口，相位就漂了，算出來的阻抗實部和虛部就不可靠。150納秒的同步精度在車載環境下，足夠把相位誤差壓到一個可接受的水平。
NXP這套方案可以用EIS數據反算電芯核心溫度，精度做到正負1度。
傳統BMS依賴的是NTC熱敏電阻貼在每節電芯外殼上，測的永遠是表面溫度，核心溫度靠算法外推。熱電偶從表面往核心里熱傳導有延遲，這個延遲在超快充場景下是致命的。
外殼溫度還沒報警，核心已經過溫了。EIS通過高頻阻抗變化直接推算芯溫，就繞過了這個延遲。
NXP方案目前的一個限制是激勵信號強度，激勵依賴車載DC-DC的功率輸出，能覆蓋的頻率范圍只有1赫茲到100千赫茲。
從這個角度看，低于1赫茲的低頻擴散阻抗暫時還測不了。停車靜置才能測低頻，行駛中是沒辦法的。車上想要一個完整的全頻率EIS掃描，靠NXP現有方案還不夠。
2026年EIS 集成到電池管理芯片開始進入量產的程序，傳統BMS只測電壓電流和表面溫度的方法是守不住下一代電池安全要求的。電池的能量密度越高，安全預警對信號維度的要求就越高。
