據麥姆斯咨詢介紹，自1994年起，總部位于加拿大阿爾伯塔省埃德蒙頓的Teledyne MEMS晶圓代工廠持續采用多種工藝制造MEMS光閥。“光閥（light valve）”是指一種能夠控制來自單一光源的多束光線的裝置。作為眾多消費電子設備與特種專業系統的關鍵組件，MEMS光閥技術迭代的一大特征是市面涌現出多種硬件構型。如今，商用化產品與設計方案品類豐富，終端用戶可根據自身需求擇優選型。

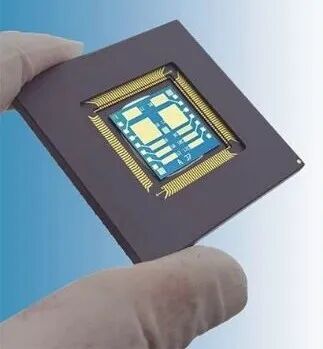

MEMS光閥示例
“光閥”是一個涵蓋廣泛的術語，歷史上一直被用來描述硅基液晶（LCOS）以及德州儀器（Texas Instruments）開發的數字微鏡器件（DMD）；這兩種硬件架構均屬于二維陣列。相比之下，Silicon Light Machines開發的光柵光閥（GLV）則是線性陣列型光閥中最具代表性的例子。這些光閥均要求高通道數量，為此行業普遍采用CMOS驅動電路襯底完成信號控制——即先制備底層微電子電路，再在電路表層加工微機械結構。
光柵光閥（GLV）至今仍被應用廣泛，是顯示、成像、印刷領域線性陣列光調制的主流方案。其核心由交替排布的光柵子單元構成，依靠靜電驅動技術使單元產生1/4波長位移，既可實現光束鏡面反射（零級衍射），也能逐像素構建衍射光柵，工作頻率可達數百千赫茲。
硅光閥（SLV）
Teledyne MEMS自研的硅光閥（SLV）與光柵光閥思路相近，同樣采用靜電驅動線性開關單元陣列；區別在于其全部MEMS結構直接制作于硅襯底，尋址電路集成在器件表層。數千路信號通過獨立地址引線連接至封裝引腳。盡管該方案對封裝工藝要求更高，但在光學性能與機械穩定性上具備獨特優勢。
該器件工藝可集成至CMOS工藝制程中，同時多單元架構為單通道應用提供了可能；其MEMS工藝流程可選用CMOS工藝無法兼容的多種材料與工藝。除此之外，該器件性能不受孔徑限制，諧振頻率高于同類方案，并且填充因子優異，可實現類鏡面高反射率。
基于Teledyne MEMS工藝開發的硅光閥，將一種設計重新概念化——該設計已在高通道、高分辨率、高速紅外成像系統中完成驗證，經優化后簡化為結構簡潔、高速響應、大孔徑的MEMS光開關。
單通道光調制器
目前業界已形成多套成熟的單通道光調制切換方案。對比傳統的機械式光開關，聲光調制（AO）、電光調制（EO）器件更適配對切換速率有高要求的系統與應用。反觀MEMS技術路線，商用產品中僅有少數方案具備足夠的速度，達到高速調制標準；一般而言，所有慣性驅動型器件，尺寸增大則切換速度下降。
但是，對于聲光調制和電光調制方法，增大孔徑會推高整體成本：大孔徑需要更高純度晶體，鍍膜、鍵合工藝成本同步上漲。而MEMS技術路線依托晶圓批量制造優勢，孔徑增大帶來的成本增幅平緩。另一方面，聲光調制晶體孔徑增大時，聲波傳播受限，器件響應時間隨之增加；電光調制晶體隨孔徑增大，所需驅動電壓同步提升，直接限制器件重復工作頻率。
聲光調制器件的工作機理為：向晶體內耦合聲信號，聲波與入射光束發生相互作用；當換能器加載射頻（RF）功率時，透射光束會發生特定角度衍射。系統物理特性決定光束最大相對光強，該指標定義為衍射效率。射頻頻率、調制器尺寸、驅動功率共同決定光柵結構，進而確定衍射光偏折角；晶體耦合系數約束射頻功率的需求閾值。二氧化碲耦合系數優異，是行業常用晶體材料，其余各類晶體則適配不同光學場景。
當前主流廠商的聲光調制器件最大孔徑可達15mm，但市面應用最廣的仍是0.3~3 mm規格。核心原因是孔徑超過該范圍后，聲波跨孔徑傳輸時延會嚴重制約切換速度。作為參照：5mm孔徑硅光閥可實現與0.3mm二氧化碲聲光調制器件同等帶寬，并且孔徑、速度均具備進一步提升空間。
對于某些應用，聲光調制器件無法提供足夠快的切換時間。電光調制器件（尤其橫向電光構型）是速度更快但成本更高的替代方案；其原理為在晶體兩側施加電場，改變晶體內偏振態。搭配固定偏振片后，加載半波電壓（Vπ）抵消偏振效應，光束即可完全透過器件。
絕大多數自由空間光學應用的電光調制系統切換速度可達納秒級；但孔徑增大之后，實現開關所需驅動電壓同步升高，會拉長兩次切換的間隔，降低重復頻率，具體表現受驅動電路與晶體材料共同影響。
電光調制器件看似存在矛盾特性：單步切換為納秒級，重復頻率卻僅千赫茲量級；而硅光閥有潛力實現納秒級切換，并且機械結構本身不存在重復頻率上限，僅需在諧振峰值頻率范圍內匹配應用所需切換速度。
基于MEMS技術的光調制解決方案
硅光閥技術經迭代重構后，可以作為單通道光強/光功率調制器。相比其它的機械式方案，MEMS方案能夠提供更高的開關速度，同時保留了機械結構的簡潔性。盡管仍屬于光閥家族，但將基于MEMS的硅光閥用于光調制器，可為自由空間光學帶來新機遇。該硅光閥中的光束偏轉元件受電驅動發生轉動，入射光束能量會偏離法線方向，從而實現光調制。

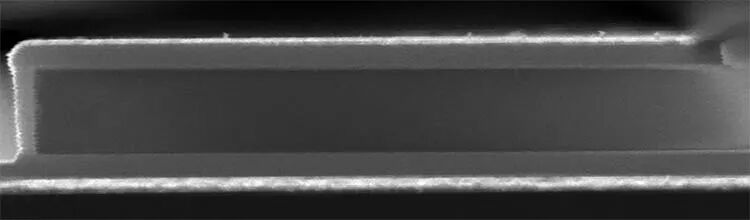

單個寬度為10 μm的光束偏轉元件橫截面的掃描電鏡圖
Teledyne MEMS團隊通過迭代制備多款不同外形的硅光閥，來驗證該方案可行性：該MEMS大孔徑器件僅需單路輸入電壓，即可達到微型獨立單元同等的響應速度。下圖展示了寬度為12μm的光束偏轉元件的共聚焦顯微成像。為驗證理論，測試器件的長度被逐步增加；實驗證明，結果表明即使是長度達到數毫米的器件，在高諧振頻率下仍能正常工作。不過，該類器件在孔徑大小方面的實際極限尚不明確。

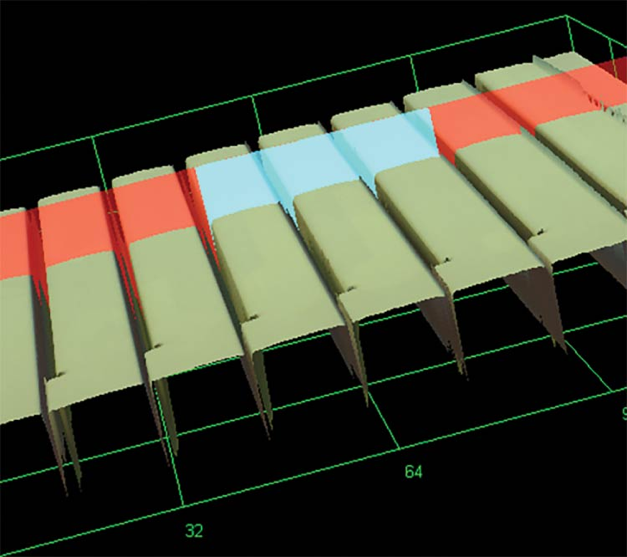

寬度為12μm的光束偏轉元件的共聚焦顯微成像

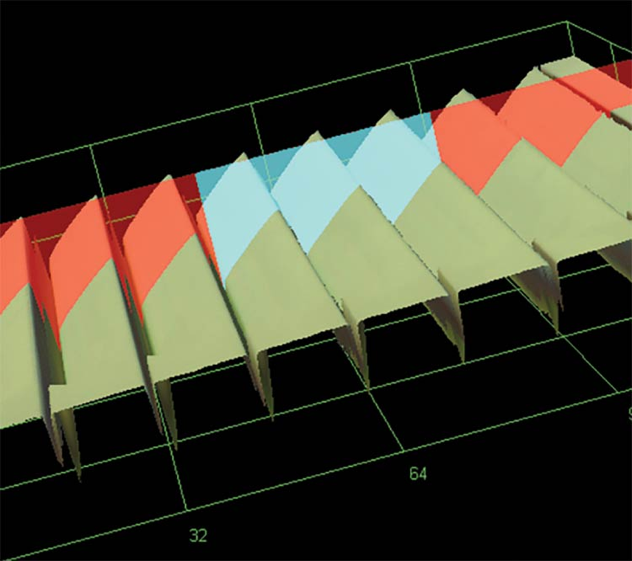

單路輸入電壓驅動時的光束偏轉元件的共聚焦顯微成像
仿真模型與實物測試顯示：采用邊緣支撐邊界條件時，光束偏轉元件邊緣約60μm區間為形變過渡區；但元件中部區域偏轉形態穩定，性能不受器件總長影響。實測數據表明：一組333根、單根長5 mm的偏轉反射鏡陣列，僅輸入單路驅動電壓即可實現2.6 MHz切換速率。
速度與孔徑的約束極限尚未完全探明，企業現階段僅針對成像應用的實際速率需求開展研究；然而，對設計和材料的調整仍可能顯著影響這一指標，從而進一步提升開關速度。
盡管Teledyne MEMS的大部分研究對多通道器件的表征和開發具有實用價值，但結果表明，所有元件均可實現高度一致的制造，從而確保在驅動時各元件的特性能夠同步呈現。據此衍生出一套可行方案：利用特征寬度不隨孔徑變化而改變的元件，通過單通道電壓輸入進行控制。即便僅采用單顆可偏轉類鏡面偏轉單元，當其特征寬度約為10倍工作波長（10 × λ）時，光學仿真與實測結果均表明該單元可作為獨立單通道開關使用；將多個單元陣列化排布后，整體僅等效為一款大孔徑開關。該工作特性已在可見光至遠紅外波段完成驗證測試。
上述工作機理解釋清晰闡明：該平面型器件可突破傳統機械式方案的速度瓶頸，實現大孔徑下的高速光調制。該技術的價值需結合適當?shù)谋尘翱陀^評判：如前所述，與聲光和電光調制器相比，現有商用MEMS技術方案中能達到高速標準的產品寥寥無幾；而主流聲光和電光調制器普遍采用縮小孔徑的光學設計策略來換取性能。本文介紹的MEMS技術方案性能不受孔徑限制，且僅需微調MEMS掩模版圖與加工流程，即可按需定制器件規格。
在上述背景下，本文所描述的MEMS技術方案與方法針對的是采用高帶寬設計、孔徑較大（>300 μm）的自由空間光學系統。市場上雖有各類聲光和電光調制器適配不同應用場景，但也存在多種性能取舍的設計思路。
這種基于MEMS技術的光調制解決方案的實用性和潛力，從根本上源于現有硅光閥的性能優勢。硅光閥不僅具備傳統MEMS光調制器所特有的可制造性與魯棒性，還能實現與孔徑尺寸無關的兆赫茲級切換速度；這種靈活性與可配置性對光學系統設計人員極具吸引力。
