最近在研讀《Glass Substrates for Advanced Packaging》，這份來自倫斯勒理工學院（RPI）IEEE，下面進行內容分享和專業解讀。
報告依托 RPI 先進封裝實驗室實測數據，橫向對比有機載板、硅中介、玻璃中介三類主流基板，完整拆解玻璃基板全套制造、TGV 通孔、RDL 重布線量產工藝，面向 AI Chiplet、HBM 配套 2.5D 封裝場景，剖析玻璃基板核心優勢與量產現存工藝瓶頸。
當前 AI 異構集成、面板級先進封裝持續擴容，傳統 FR4 有機基板 CTE 與硅芯片失配、大尺寸翹曲嚴重，硅中介受圓形晶圓掩模尺寸限制、單片成本極高，兩類基板均無法兼顧高密度布線、大尺寸面板量產、低成本三大需求。
完整報告內容43頁已上傳知識星球，歡迎加入學習。
文章從 “材料物性對標→全套量產工藝流程→工藝痛點與改良方案” 角度分析提供完整分析邏輯，量化玻璃基板線寬、熱膨脹、介電損耗等關鍵參數，重點介紹 LIDE 激光誘導蝕刻制備 TGV 通孔核心路線，同時梳理玻璃基板表面處理、電鍍、圖形化、切割全流程工藝，明確玻璃基板適配 HBM、多芯粒異構封裝的落地場景與待攻克制造缺陷。
下面分享報告正文內容：
01 有機 / 硅 / 玻璃基板多維度量化性能對標，玻璃綜合折中優勢突出

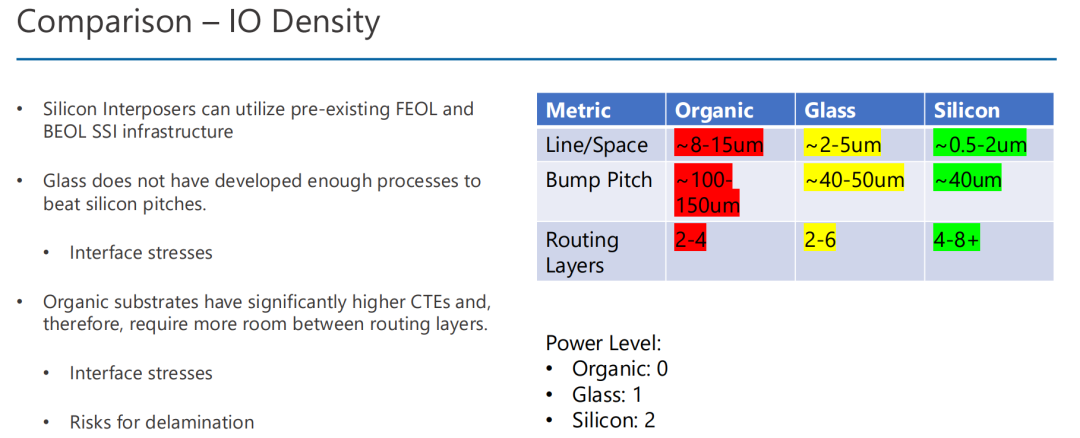

報告給出標準化多維度實測指標，直觀區分三類基板適配場景：布線能力上有機基板線 / 間距僅 8~15μm、凸距 100~150μm；

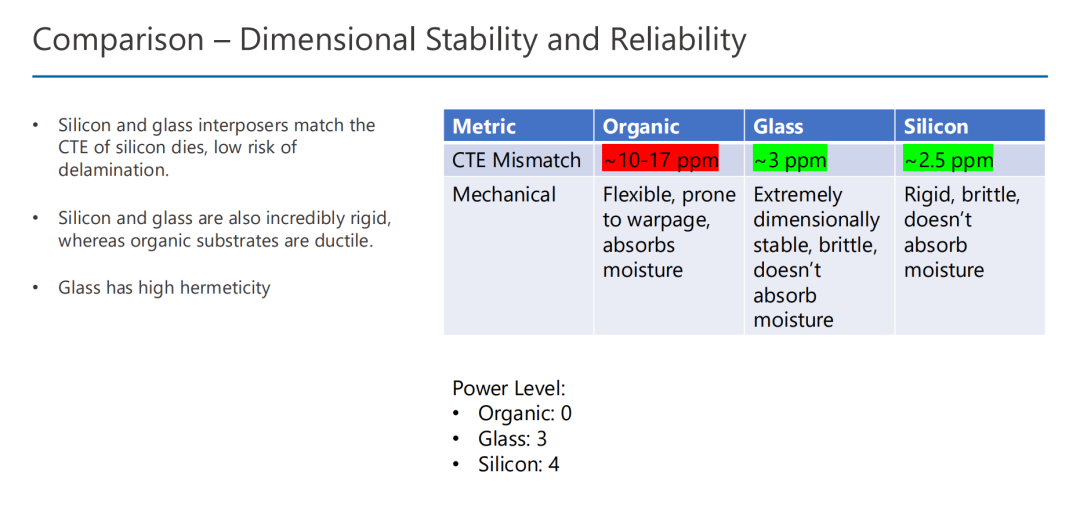

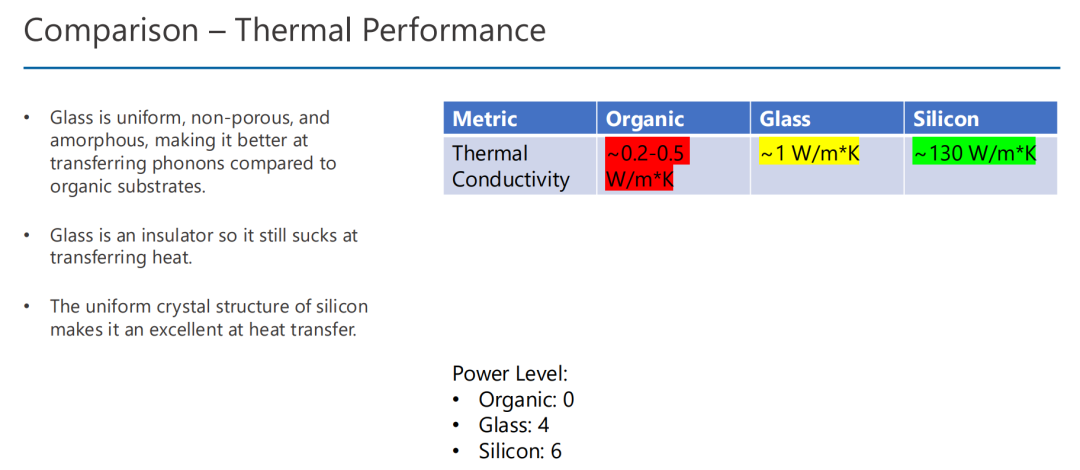

玻璃基板可達 2~5μm 線寬、40~50μm 凸點間距；硅中介最優 0.5~2μm，但晶圓成本居高不下。熱穩定性維度玻璃 CTE 僅 3ppm，和硅片 2.5ppm 高度匹配，有機基板 CTE 高達 10~17ppm，極易產生熱翹曲分層；機械特性玻璃剛性高、不吸水、氣密性優異，有機基板偏柔軟、易吸潮。電學性能玻璃介電常數 5~6、損耗因子低至 0.0002，高頻信號損耗遠低于 FR4；散熱性能硅熱導率 130 W/m?K 遙遙領先，玻璃僅 1 W/m?K，是其短板。
量產與成本層面，玻璃采用矩形大面板生產，面積利用率遠超圓形硅晶圓，單位面積成本顯著低于硅中介，工藝成熟度介于有機、硅之間。綜合評分體系中，玻璃基板在 IO 密度、尺寸穩定性、高頻電學、規模化成本四大維度取得均衡高分，是下一代 HBM 配套 2.5D、面板級 Chiplet 最優中間路線。
02 玻璃基板完整基礎制造流程，浮法 / 熔融下拉法實現超大平整原片

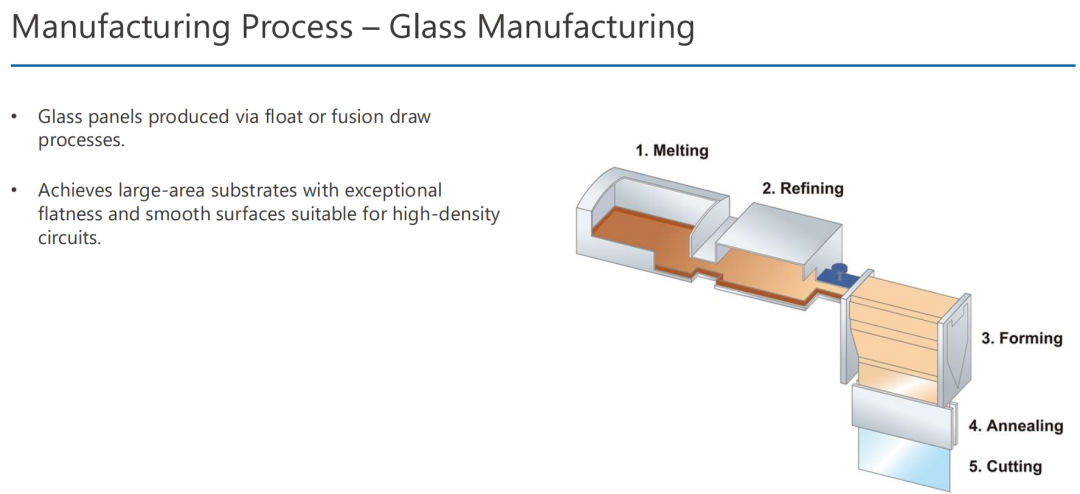

報告梳理玻璃原片標準產線五步法：熔融提純→成型→高溫退火→裁切→精密研磨，熔融下拉工藝可產出超平整超薄玻璃基材，表面粗糙度滿足超細 RDL 布線要求。

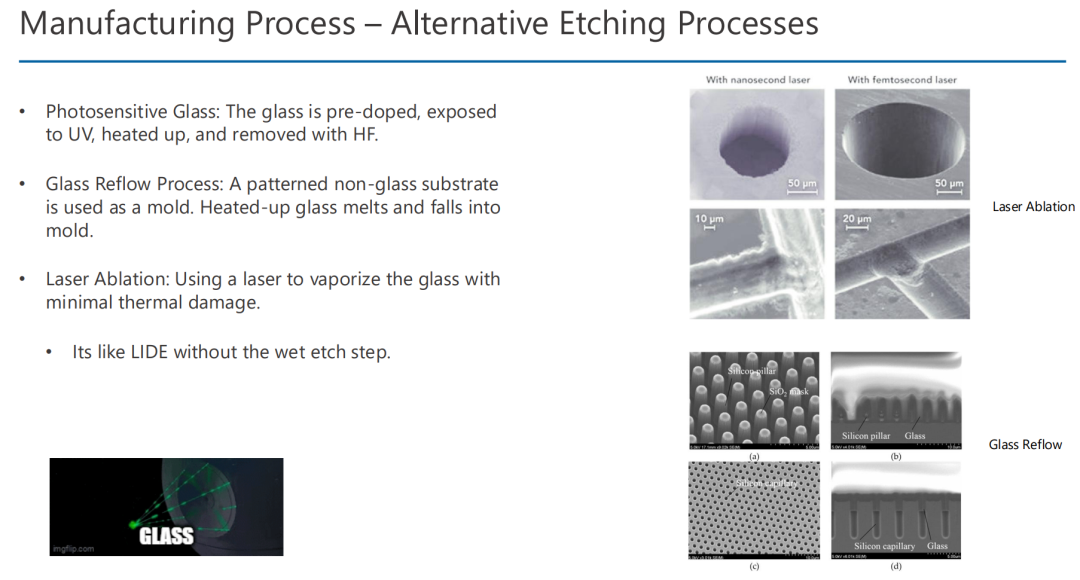

傳統干法 / 濕法刻蝕對玻璃易產生微裂紋、深寬比不足 1 缺陷，報告重點主推LIDE 激光誘導深度蝕刻工藝作為 TGV 通孔主流解決方案，工藝分為激光內部改性 + KOH 濕法腐蝕兩步，可制備錐型 / 雙沙漏型通孔，優化通孔阻抗、降低斷裂風險；同時羅列光敏玻璃、激光燒蝕、玻璃回流三類備選通孔工藝，并對比各自良率與設備投入差異。
03 TGV 通孔、RDL 多層布線整套量產工藝細節

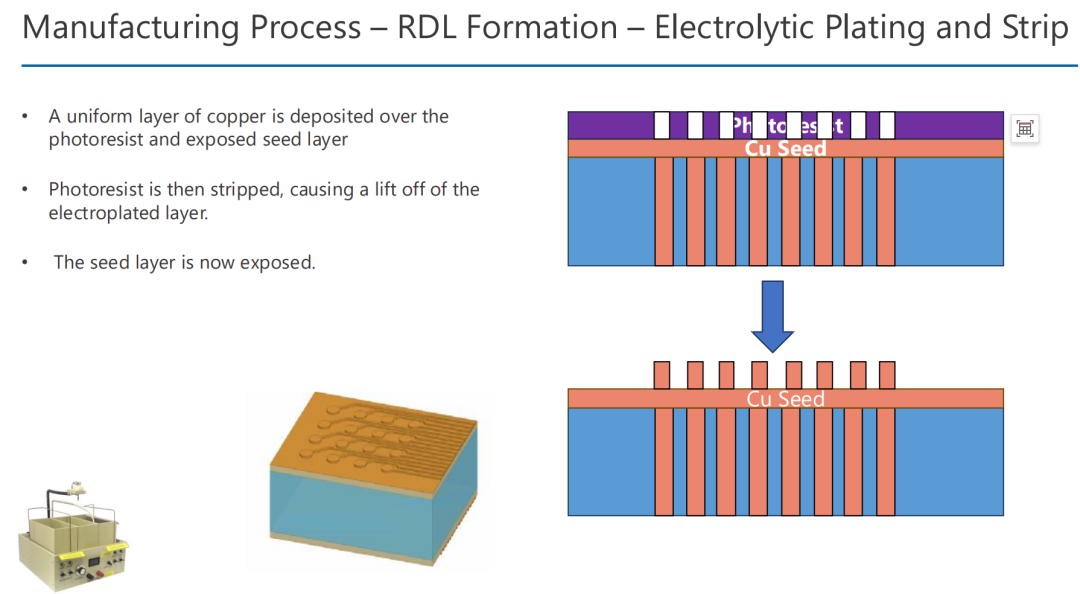

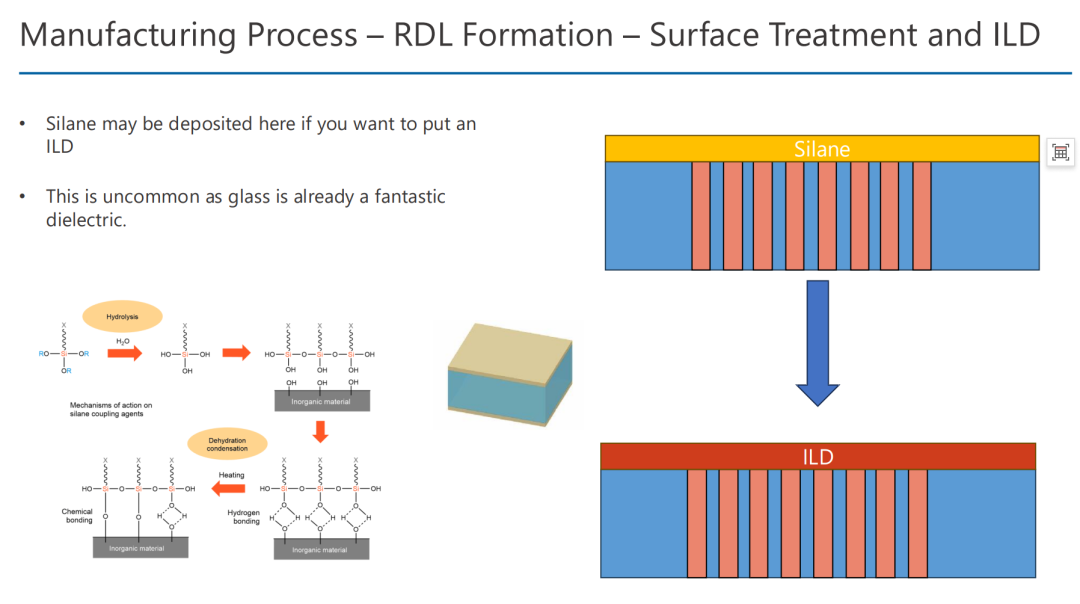

TGV 金屬化分為電鍍、膏體沉積兩條路線，電鍍銅層均勻性更適配高速互連；RDL 重布線完整流程依次為硅烷表面活化、無電解銅種子層沉積、干膜光刻、電解銅電鍍、差異化噴淋蝕刻、介電層熱壓多層堆疊，每層介質厚度控制在 15~25μm，最小線路溝槽 3μm。

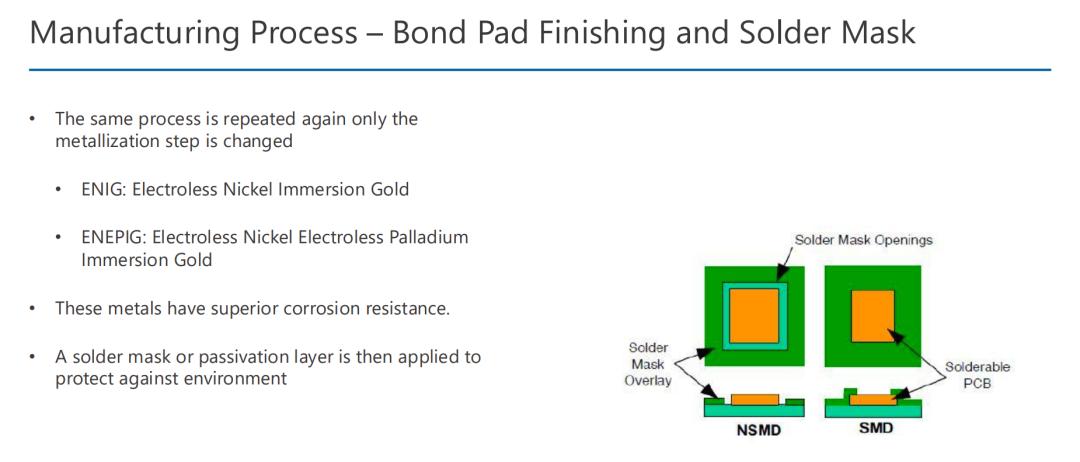

頂層焊盤采用 ENIG/ENEPIG 表面防氧化處理，最后激光 / 金剛石鋸片面板分切。報告明確工藝核心缺陷：玻璃邊緣涂層開裂、銅線路與基材界面分層、通孔內部空洞，均由基板應力與蝕刻均勻性不足引發，給出退火緩釋、分步蝕刻改良方案。
04 玻璃基板落地應用場景與現存產業化瓶頸
適配場景聚焦 AI 算力配套 2.5D 封裝（多顆 HBM+XPU 異構集成）、高頻射頻 SiP、光電共封裝 CPO 三大領域，依托低介損、低翹曲優勢解決高速互連信號衰減難題。
現階段量產核心瓶頸集中四點：
第一，LIDE 設備量產成本高，通孔良率不及硅 TSV；
第二，玻璃脆性大，超薄基板加工易產生微裂紋；
第三，多層 RDL 堆疊后整體內應力累積，大面板翹曲控制難度提升；
第四，玻璃導熱性能偏弱，高功耗 AI 芯片配套時需額外嵌入導熱 TIM 材料輔助散熱。
這份 RPI 高校專題技術報告以詳實物性參數、完整制程流程圖為支撐，清晰厘清有機、硅、玻璃三類先進封裝基板的優劣邊界，重點詳解 LIDE-TGV 通孔、多層 RDL 重布線核心制造工藝，精準定位玻璃基板在 HBM、Chiplet、高頻封裝的獨特應用價值，客觀剖析脆性、低熱導率、通孔良率等產業化阻礙，是面向先進封裝工藝工程師、材料研發人員的實用參考資料,非常有借鑒意義。
預判未來十年玻璃基板將與有機基板長期共存，高端算力封裝逐步替代部分硅中介產能。
