電氣間隙和爬電距離

在高壓PCB設計中，也就是開關電源PCB設計中要注意電氣間隙和爬電距離，間距不夠會引起漏電。

通用標準（不同行業有區別，如燈具，電動車等），需要過認證的產品：按照標準查表設計

GB4943.1對應EC60950.1(IEC62368-1)

GB/T16935.1-2008對應IEC60664.1

IPC-2221

電氣間隙和爬電距離在PCB的設計中，影響電氣性能，安全和可靠性電氣間隙和爬電距離跟電壓，絕緣材料（介電常數，耐電弧性能），溫濕度，污染，海拔有關。

電氣間隙間距不足解決方案

1通過絕緣材料并且在可能的情況下通過雙側組裝實現間隔；

2高低電壓隔離，頂部放置高電壓，底部放置低電壓。

爬電距離間距不足的解決方案

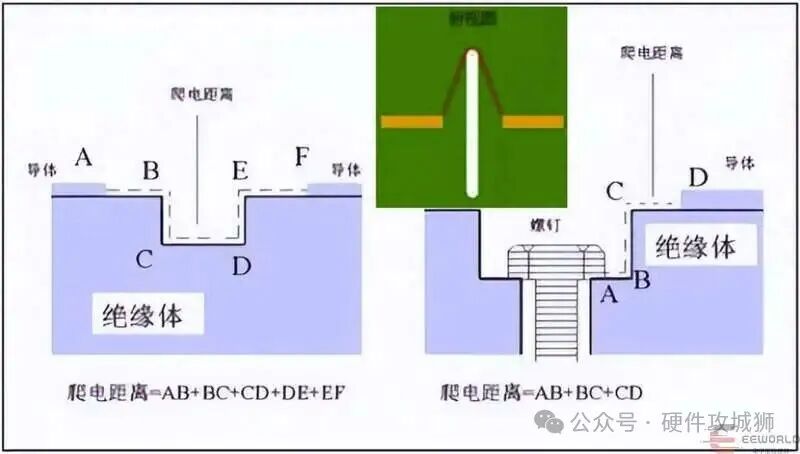

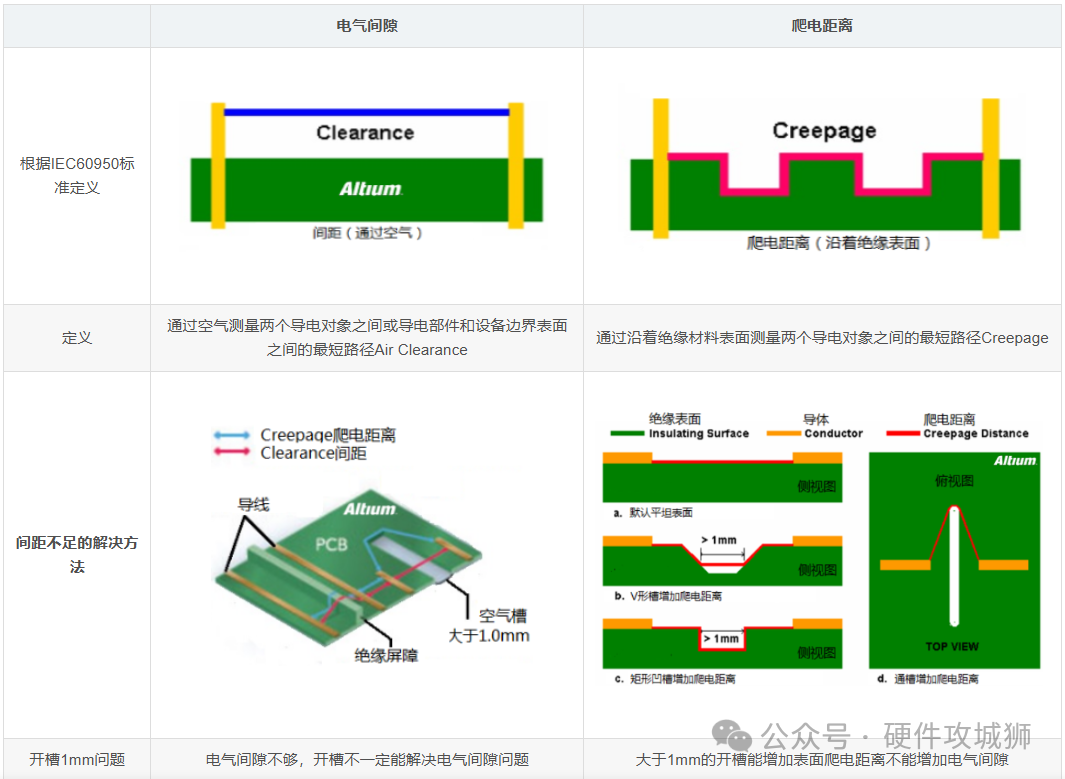

a圖表示平坦表面，爬電距離是在節點之間PCB表面上測量；

b圖表示V形槽可以增加節點之間的表面距離，增加的長度僅沿著凹槽測量其減小到1mm寬度的點；

c圖表示矩形凹槽，可以進一步增加表面距離，但是寬度必須為1mm或更大，加工成本更貴；

d圖表示在PCB上直接開槽，大于1mm寬度的槽們可以藏家表面距離，簡單實用。

電子元器件及PCB電氣隔離距離參考

變壓器內部的電氣隔離距離參考

變壓器內部的電氣隔離距離是指變壓器兩邊的擋墻寬度的總和，如果變壓器擋墻的寬度為3mm，那么變壓器的電氣隔離距離值為6mm（兩邊的擋墻寬度相同）。如果變壓器沒有擋墻，那么變壓器的隔離距離就等于所用膠紙的厚度。另外，對于AC-DC 電源，變壓器初、次間繞組應用三層膠紙隔離，DC-DC 電源，可只用二層膠紙隔離。

下列數值未包括裕量：

注：變壓器的引腳如果沒有套上絕緣套管，那么在引腳處的隔離距離可能也僅為膠紙加擋墻的厚度，所以變壓器的引腳需要套上絕緣套管且套管要穿過擋墻。

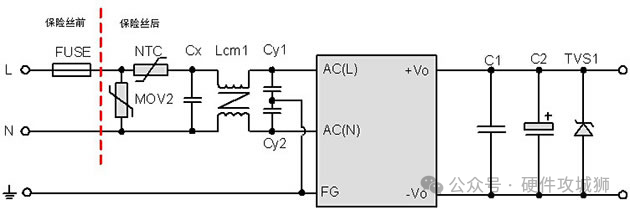

保險絲前面L、N線之間的電氣間隙=2.0mm。

保險絲后面L、N線之間的電氣間隙=1.5mm。

220V電氣間隙和爬電距離結論

電氣間隙>2mm

爬電距離>2.5mm

如果遇到無法滿足爬電間距的地方，開>1mm槽滿足設計需求，防止漏電。

參考IEC 62368-1-2018

查表三部曲

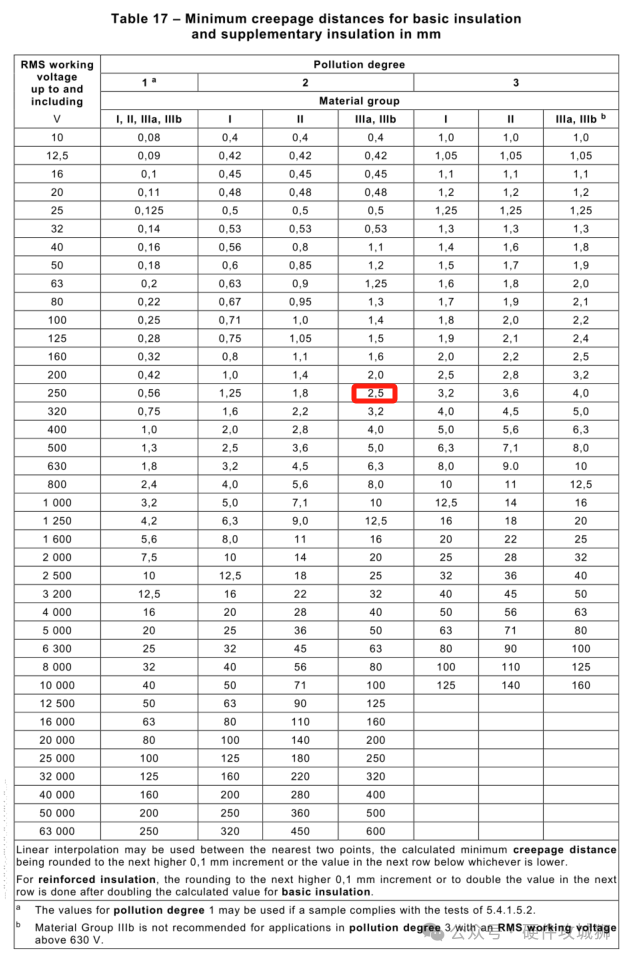

①最小爬電距離確認，基本絕緣和加強絕緣，污染等級選擇2,材料等級選擇IIIa和IIIb，如果是220V電源，工作電壓選擇250V，這樣選擇的爬電距離就是2.5mm，這里的2.5mm是基本絕緣，加強絕緣等于2倍的基本絕緣，是5mm。

參考IEC 62368-1-2018

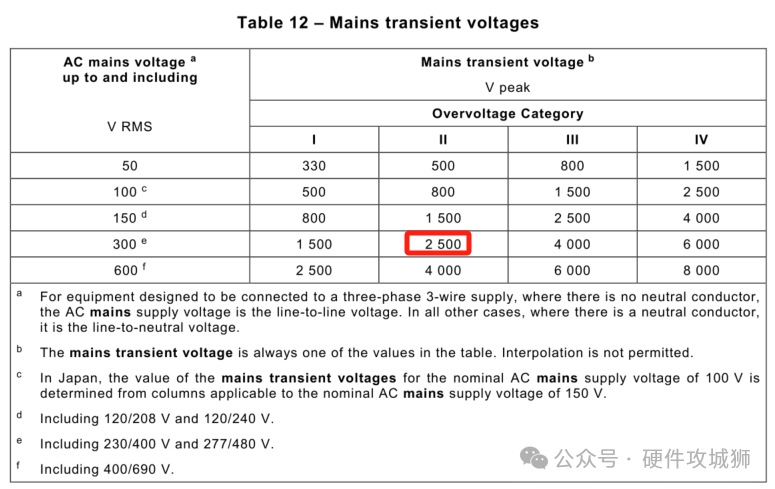

②查出瞬態電壓，選擇過電壓等級II,選在300V

參考IEC 62368-1-2018

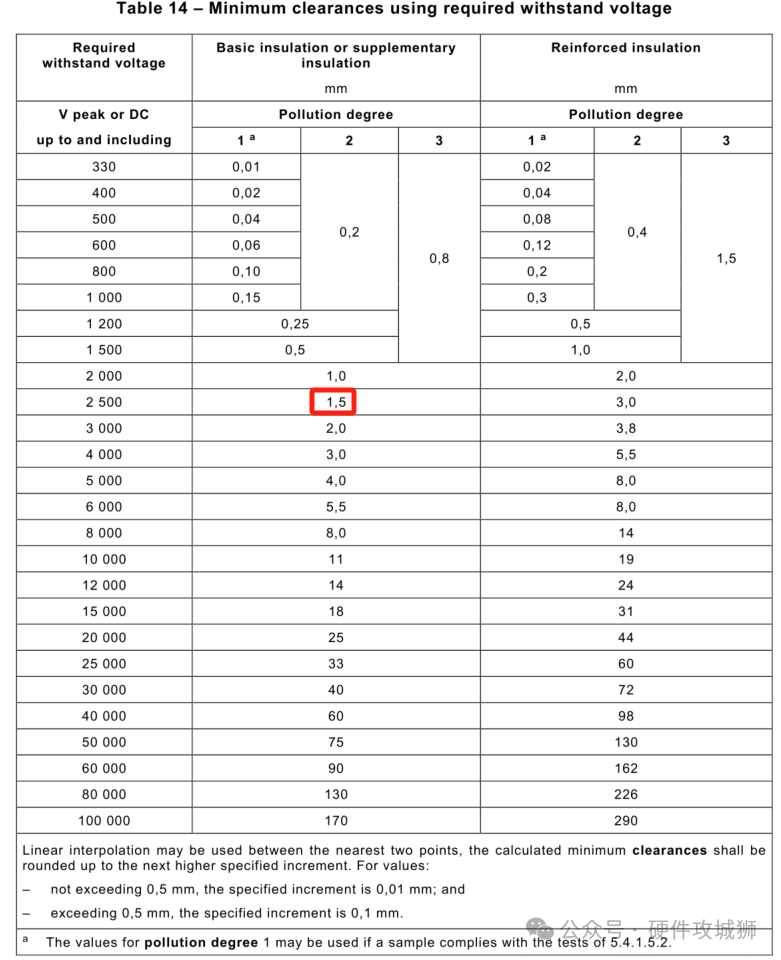

③根據瞬態電壓，查詢電氣間隙，基于絕緣的電氣間隙為1.5mm，加強絕緣的電氣間隙為3mm。

參考IEC 62368-1-2018

實例說明

結論（輸入<250V）

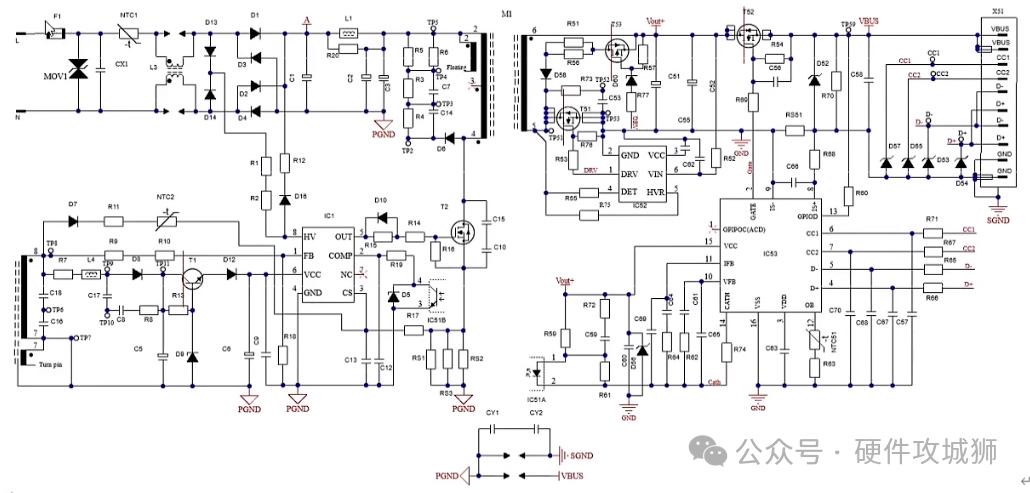

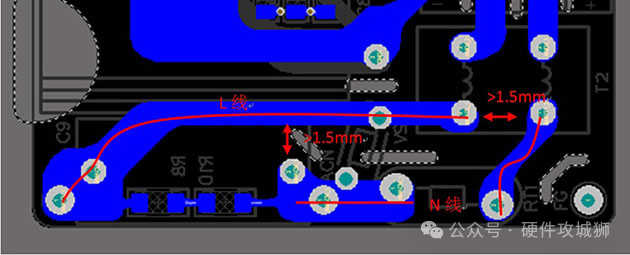

1變壓器前，L與N,保險絲前后電氣間隙2mm＋0.2mm（誤差），爬電距離2.5mm+0.2mm（誤差）。

2變壓器初次級間電氣間隙4.6mm，爬電距離6.4mm。（爬電距離不夠，開>1mm寬度的槽）。

PCB Layout 爬電距離、電氣間隙的確定

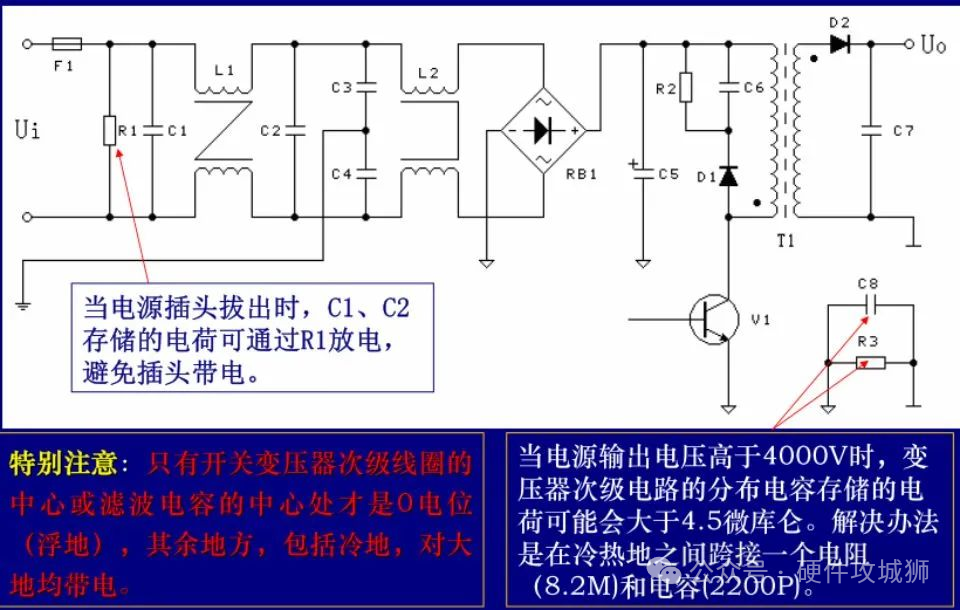

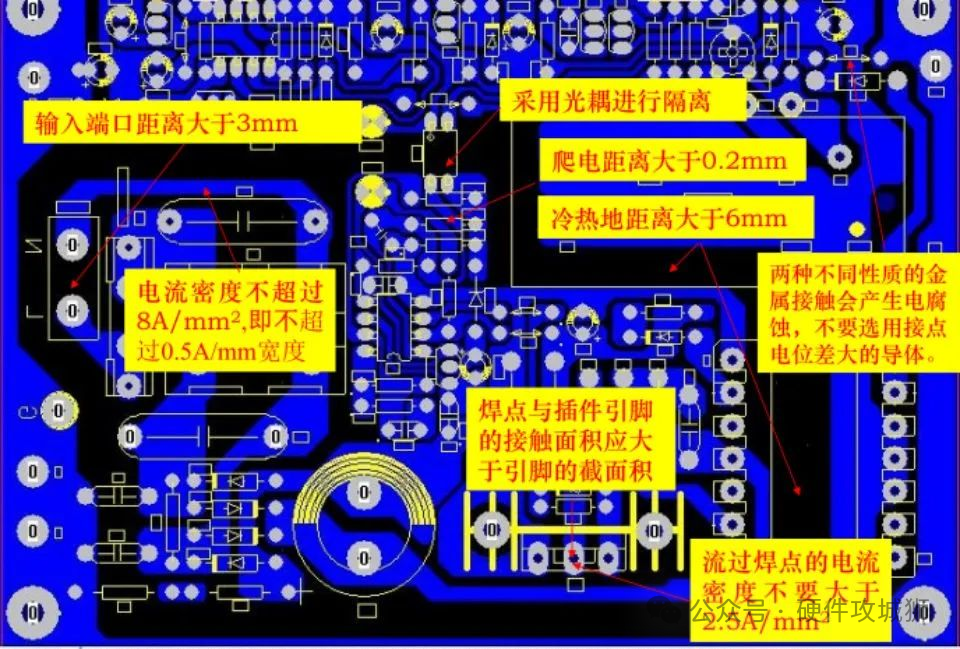

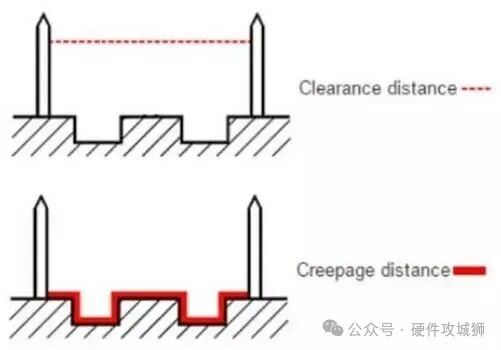

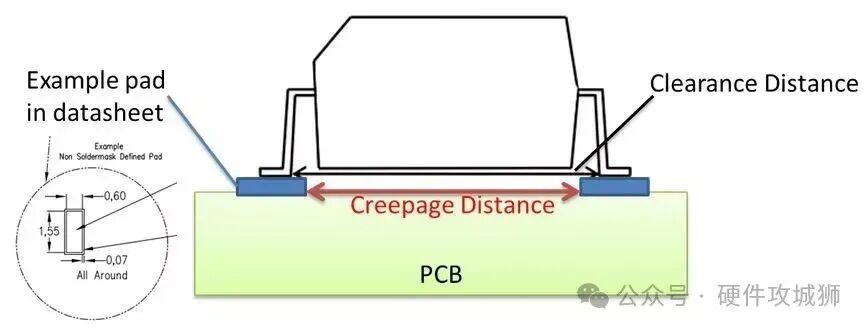

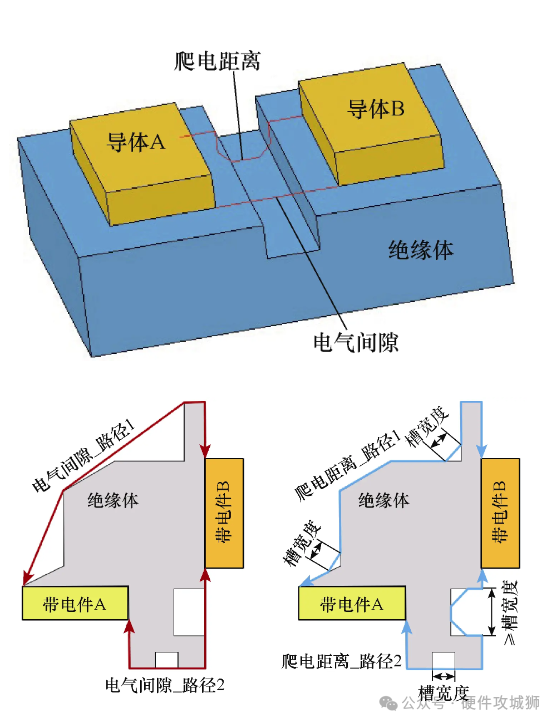

爬電距離：沿絕緣表面測得的兩個導電零部件之間或?qū)щ娏悴考c設備防護界面之間的最短路徑。

電氣間隙：在兩個導電零部件之間或?qū)щ娏悴考c設備防護界面之間測得的最短空間距離。即在保證電氣性能穩定和安全的情況下，通過空氣能實現絕緣的最短距離。

一般來說，爬電距離要求的數值比電氣間隙要求的數值要大，布線時須同時滿足這兩者的要求（即要考慮表面的距離，還要考慮空間的距離），開槽（槽寬應大于 1mm）只能增加表面距離即爬電距離而不能增加電氣間隙，所以當電氣間隙不夠時，開槽是不能解決這個問題的，開槽時要注意槽的位置、長短是否合適，以滿足爬電距離的要求。

元件及 PCB 的電氣隔離距離：（電氣隔離距離指電氣間隙和爬電距離的綜合考慮）對于 Ⅰ 類設備的開關電源（本公司的大部分開關電源均為 Ⅰ 類設備）, 在元件及 PCB 板上的隔離距離如下：（下列數值未包括裕量）。

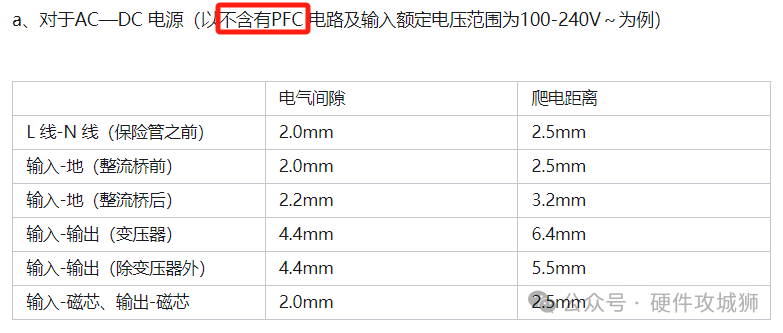

a、對于 AC—DC 電源（以不含有 PFC 電路及輸入額定電壓范圍為 100-240V～為例）

	電氣間隙	爬電距離
L 線 - N 線（保險管之前）	2.0mm	2.5mm
輸入 - 地（整流橋前）	2.0mm	2.5mm
輸入 - 地（整流橋后）	2.2mm	3.2mm
輸入 - 輸出（變壓器）	4.4mm	6.4mm
輸入 - 輸出（除變壓器外）	4.4mm	5.5mm
輸入 - 磁芯、輸出 - 磁芯	2.0mm	2.5mm

b、對于 AC—DC 電源（以含有 PFC 電路及輸入額定電壓范圍為 100-240V～為例）

	電氣間隙	爬電距離
L 線 - N 線（保險管之前）	2.0mm	2.5mm
輸入 - 地（整流橋前）	2.0mm	2.5mm
輸入 - 地（整流橋后）	2.2mm	3.2mm
輸入 - 輸出（變壓器）	5.2mm	9.0mm
輸入 - 輸出（除變壓器外）	4.4mm	6.4mm
輸入 - 磁芯、輸出 - 磁芯	2.2mm	3.2mm

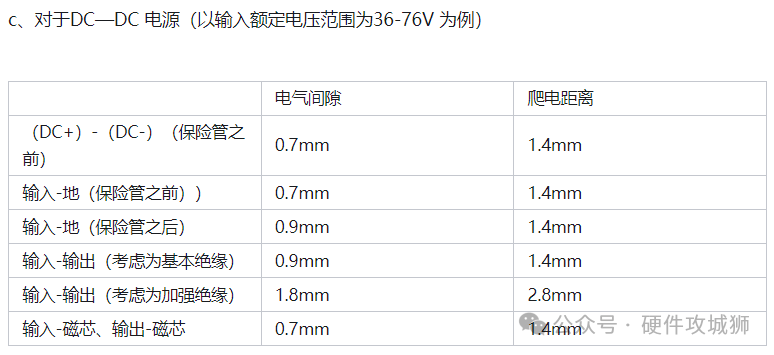

c、對于 DC—DC 電源（以輸入額定電壓范圍為 36-76V 為例）

	電氣間隙	爬電距離
（DC+）-（DC-）（保險管之前）	0.7mm	1.4mm
輸入 - 地（保險管之前））	0.7mm	1.4mm
輸入 - 地（保險管之后）	0.9mm	1.4mm
輸入 - 輸出（考慮為基本絕緣）	0.9mm	1.4mm
輸入 - 輸出（考慮為加強絕緣）	1.8mm	2.8mm
輸入 - 磁芯、輸出 - 磁芯	0.7mm	1.4mm

一、變壓器內部的電氣隔離距離

變壓器內部的電氣隔離距離是指變壓器兩邊的擋墻寬度的總和，如果變壓器擋墻的寬度為 3mm，那么變壓器的電氣隔離距離值為 6mm（兩邊的擋墻寬度相同）。如果變壓器沒有擋墻，那么變壓器的隔離距離就等于所用膠紙的厚度。另外，對于 AC-DC 電源，變壓器初、次間繞組應用三層膠紙隔離，DC-DC 電源，可只用二層膠紙隔離。下列數值未包括裕量：

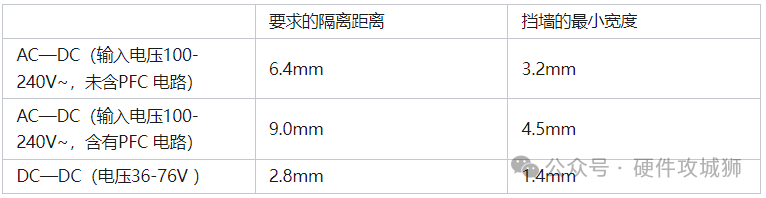

	要求的隔離距離	擋墻的最小寬度
AC—DC（輸入電壓 100-240V~，未含 PFC 電路）	6.4mm	3.2mm
AC—DC（輸入電壓 100-240V~，含有 PFC 電路）	9.0mm	4.5mm
DC—DC（電壓 36-76V ）	2.8mm	1.4mm

空間距離 (Creepage distance): 在兩個導電組件之間或是導電組件與物體界面之間經由空氣分離測得最短直線距離；

沿面距離 (clearance): 沿絕緣表面測得兩個導電組件之間或是導電組件與物體界面之間的最短距離.

沿面距離 (clearance) 不滿足標準要求距離時：PCB 板上可采取兩個導電組件之間開槽的方法，導電組件與外殼、可觸及部分之間距離不夠，則可將導電組件用絕緣材料包住。

將導電組件用絕緣材料包住既解決了空間距離 (Creepage distance) 也解決了沿面距離 (clearance) 問題，此方法一般用在電源板上變壓器和周邊組件之間距離不夠時，將變壓器包住。

另外可在不影響產品功能的情況下適當降低兩導體之間的電壓差。

二、電氣間隙的決定

根據測量的工作電壓及絕緣等級，即可決定距離

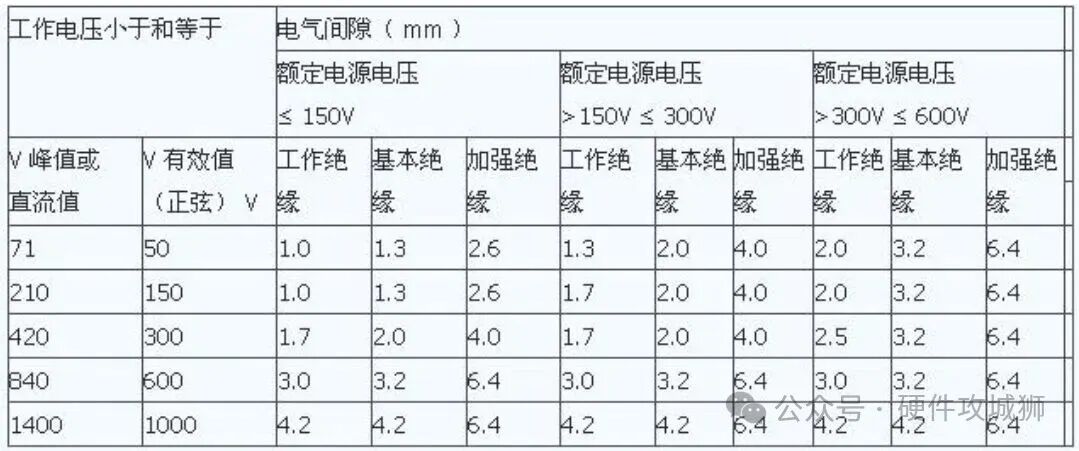

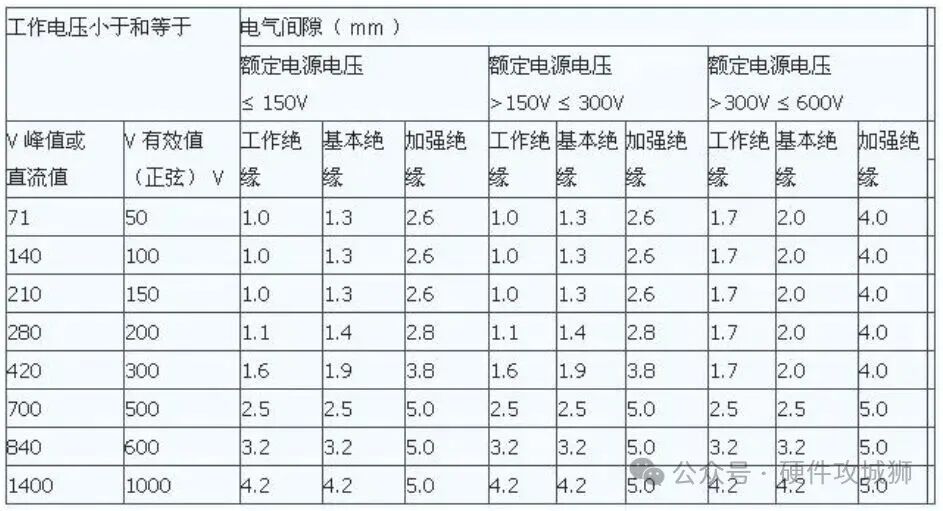

一次側線路之電氣間隙尺寸要求，見表 3 及表 4

二次側線路之電氣間隙尺寸要求通常：一次側交流部分：保險絲前 L—N≥2.5mm，L.N PE（大地）≥2.5mm，保險絲裝置之后可不做要求，但盡可能保持一定距離以避免發生短路損壞電源。

一次側交流對直流部分≥2.0mm

一次側直流地對大地≥2.5mm （一次側浮接地對大地）

一次側部分對二次側部分≥4.0mm，跨接于一二次側之間之元器件

二次側部分之電隙間隙≥0.5mm 即可

二次側地對大地≥1.0mm 即可

附注：決定是否符合要求前，內部零件應先施于 10N 力，外殼施以 30N 力，以減少其距離，使確認為最糟情況下，空間距離仍符合規定。

三、爬電距離的決定

通常：

1、一次側交流部分：保險絲前 L—N≥2.5mm，L.N 大地≥2.5mm，保險絲之后可不做要求，但盡量保持一定距離以避免短路損壞電源。

2、一次側交流對直流部分≥2.0mm

3、一次側直流地對地≥4.0mm 如一次側地對大地

4、一次側對二次側≥6.4mm，如光耦、Y 電容等元器零件腳間距≤6.4mm 要開槽。

5、二次側部分之間≥0.5mm 即可

6、二次側地對大地≥2.0mm 以上

7、變壓器兩級間≥8.0mm 以上

四、絕緣穿透距離

應根據工作電壓和絕緣應用場合符合下列規定：

—— 對工作電壓不超過 50V（71V 交流峰值或直流值），無厚度要求；

—— 附加絕緣最小厚度應為 0.4mm；

—— 當加強絕緣不承受在正常溫度下可能會導致該絕緣材料變形或性能降低的任何機械應力時的，則該加強絕緣的最小厚度應為 0.4mm。

如果所提供的絕緣是用在設備保護外殼內，而且在操作人員維護時不會受到磕碰或擦傷，并且屬于如下任一種情況，則上述要求不適用于不論其厚度如何的薄層絕緣材料；

—— 對附加絕緣，至少使用兩層材料，其中的每一層材料能通過對附加絕緣的抗電強度試驗；

—— 由三層材料構成的附加絕緣，其中任意兩層材料的組合都能通過附加絕緣的抗電強度試驗；

—— 對加強絕緣，至少使用兩層材料，其中的每一層材料能通過對加強絕緣的抗電強度試驗；

—— 由三層絕緣材料構成的加強絕緣，其中任意兩層材料的組合都能通過加強絕緣的抗電強度試驗。

五、有關于布線工藝注意點

如電容等平貼元件，必須平貼，不用點膠

如兩導體在施以 10N 力可使距離縮短，小于安規距離要求時，可點膠固定此零件，保證其電氣間隙。

有的外殼設備內鋪 PVC 膠片時，應注意保證安規距離（注意加工工藝）零件點膠固定注意不可使 PCB 板上有膠絲等異物。

在加工零件時，應不引起絕緣破壞。

六、有關于防燃材料要求

熱縮套管 V—1 或 VTM—2 以上；PVC 套管 V—1 或 VTM—2 以上

鐵氟龍?zhí)坠?V—1 或 VTM—2 以上；塑膠材質如硅膠片，絕緣膠帶 V—1 或 VTM—2 以上

PCB 板 94V—1 以上

七、有關于絕緣等級

1、工作絕緣：設備正常工作所需的絕緣

2、基本絕緣：對防電擊提供基本保護的絕緣

3、附加絕緣：除基本絕緣以外另施加的獨 * 立絕緣，用以保護在基本絕緣一旦失效時仍能防止電擊

4、雙重絕緣：由基本絕緣加上附加絕緣構成的絕緣

5、加強絕緣：一種單一的絕緣結構，在本標準規定的條件下，其所提供的防電擊的保護等級相當于雙重絕緣

八、爬電距離的確定

首先需要確定絕緣的種類：

基本絕緣：一次電路與保護地

工作絕緣① ：一次電路內部；二次電路內部

工作絕緣② ：輸入部分（輸入繼電器之前）內部，二次電路與保護地

加強絕緣：一次電路與二次電路；輸入部分與一次電路；充電板輸出與內部線路再查看線路，確定線路之間的電壓差

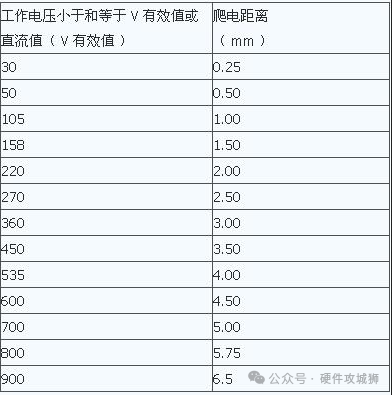

表一：爬電距離

最后，從下表中查出對應的爬電距離

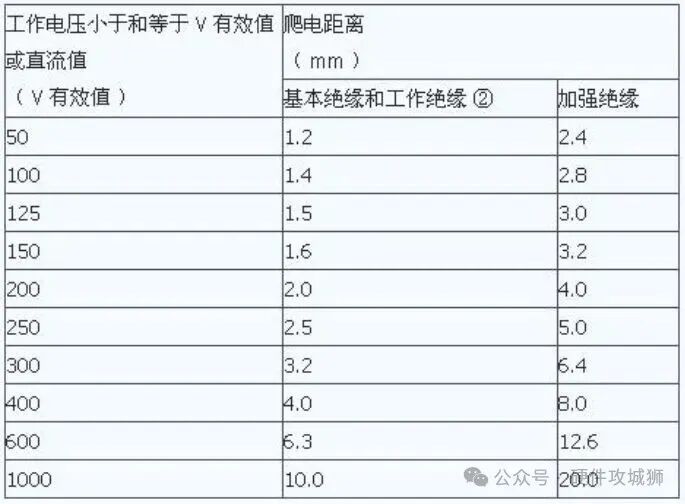

表二爬電距離（適用于基本絕緣、工作絕緣② 、加強絕緣）

九、電氣間隙的確定

首先需要確定絕緣的種類：

基本絕緣：一次電路與保護地

工作絕緣① ：一次電路內部；二次電路內部

工作絕緣② ：輸入部分（輸入繼電器之前）內部，二次電路與保護地

加強絕緣：一次電路與二次電路；輸入部分對一次電路；充電板輸出與內部電路再查看線路，確定線路之間的電壓差

最后，從下表中查出對應的電氣間隙

表三電氣間隙（適用于一次電路與二次電路間、一次電路內、輸入電路、輸入電路與其他電路）

表四電氣間隙（適用于二次電路內）

十、設定爬電距離及電氣間隙的基本步驟

1、確定電氣間隙步驟

確定工作電壓峰值和有效值；

確定設備的供電電壓和供電設施類別；

根據過電壓類別來確定進入設備的瞬態過電壓大小；

確定設備的污染等級（一般設備為污染等級 2）；

確定電氣間隙跨接的絕緣類型（功能絕緣、基本絕緣、附加絕緣、加強絕緣）。

2、確定爬電距離步驟

確定工作電壓的有效值或直流值；

確定材料組別（根據相比漏電起痕指數，其劃分為：Ⅰ 組材料，Ⅱ 組材料，Ⅲa 組材料，Ⅲb 組材料。注：如不知道材料組別，假定材料為 Ⅲb 組）；

確定污染等級；

確定絕緣類型（功能絕緣、基本絕緣、附加絕緣、加強絕緣）。

3、確定電氣間隙要求值

根據測量的工作電壓及絕緣等級，查表（ 4943：2H 和 2J 和 2K，60065-2001 表：表 8 和表 9 和表 10）檢索所需的電氣間隙即可決定距離；作為電氣間隙替代的方法，4943 使用附錄 G 替換，60065-2001 使用附錄 J 替換。

GB 8898-2001：電器間隙考慮的主要因素是工作電壓，查圖 9 來確定。（對和電壓有效值在 220-250V 范圍內的電網電源導電連接的零部件，這些數值等于 354V 峰值電壓所對應的那些數值：基本絕緣 3.0mm , 加強絕緣 6.0mm）

4、確定爬電距離要求值

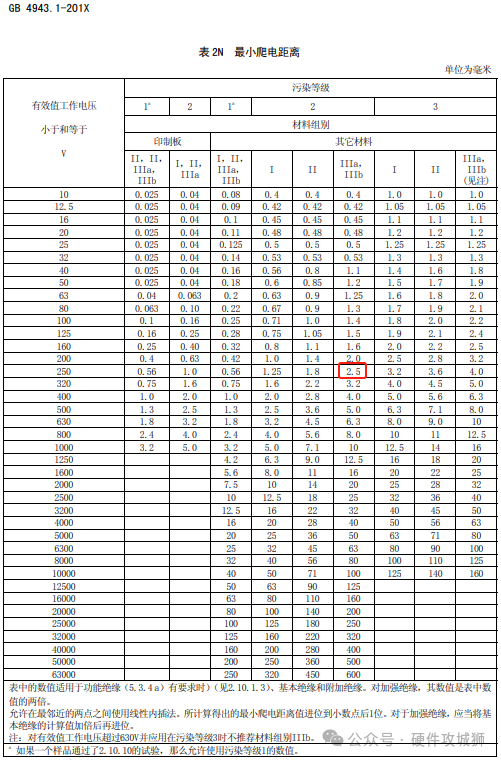

根據工作電壓、絕緣等級及材料組別，查表 (GB 4943 為表 2L，65-2001 中為表 11）確定爬電距離數值，如工作電壓數值在表兩個電壓范圍之間時，需要使用內差法計算其爬電距離。

GB 8898-2001 其判定數值等于電氣間隙，如滿足下列三個條件，電氣間隙和爬電距離加強絕緣可減少 2mm, 基本絕緣可減少 1mm：

1）這些爬電距離和電氣間隙會受外力而減小，但它們不處在外殼的可觸及導電零部件與危險帶電零部件之間；

2）它們靠剛性結構保持不變；

3）它們的絕緣特性不會因設備內部產生的灰塵而受到嚴重影響。

注意：但直接與電網電源連接的不同極性的零部件間的絕緣，爬電距離和電氣間隙不允許減小。基本絕緣和附加絕緣即使不滿足爬電距離和電氣間隙的要求，只要短路該絕緣，設備仍滿足標準要求，則是可以接受的（ 8898 中 4.3.1 條）。

GB 4943 中只有功能絕緣的電氣間隙和爬電距離可以減小，但必須滿足標準 5.3.4 規定的高壓或短路試驗。

5、確定爬電距離和電氣間隙注意

可動零部件應使其處在最不利的位置；

爬電距離值不能小于電氣間隙值；

承受了機械應力試驗。

PCB 設計安規丨電氣間隙與爬電距離要點

在 PCB 設計中，爬電距離和電氣間隙是兩個非常重要的安規要求。它們都涉及到 PCB 上元件之間的安全距離，以確保在元件故障時，不會發生短路或其他安全問題。

爬電距離是指兩個連接的元件之間的距離，通常是通過在兩個元件之間的連接線之間添加足夠的空間來實現的。

電氣間隙是指在 PCB 板上元件之間的空間距離，通常是通過在元件之間留出足夠的空間來實現的。

它們的實現有助于確保電路的可靠性和安全性，并且遵守安規要求有助于確保電子產品的質量和市場準入。本文主要針對 PCB Layout 中的爬電距離、電氣間隙和走線設計要求，做主要介紹。

電氣間隙要求

根據測量的工作電壓及絕緣等級，即可決定距離。

一次側交流部分：保險絲前 L—N≥2.5mm，L.N—PE（大地）≥2.5mm，保險絲裝置之后可不做要求，但盡可能保持一定距離以避免發生短路損壞電源。
一次側交流對直流部分≥2.0mm。
一次側直流地對大地≥2.5mm（一次側浮接地對大地）。
一次側部分對二次側部分≥4.0mm，跨接于一二次側之間之元器件。
二次側部分之電隙間隙≥0.5mm 即可。
二次側地對大地≥1.0mm 即可。

決定是否符合要求前，內部零件應先施于 10N 力，外殼施以 30N 力，以減少其距離，使確認為最糟情況下，空間距離仍符合規定。

爬電距離要求

一次側交流部分：保險絲前 L—N≥2.5mm，L.N— 大地≥2.5mm，保險絲之后可不做要求，但盡量保持一定距離以避免短路損壞電源。
一次側交流對直流部分≥2.0mm。
一次側直流地對地≥4.0mm，如一次側地對大地。
一次側對二次側≥6.4mm，如光耦、Y 電容等元器零件腳間距≤6.4mm 要開槽。
二次側部分之間≥0.5mm 即可。
二次側地對大地≥2.0mm 以上。
變壓器兩級間≥8.0mm 以上。

在設計和生產過程中，需要特別注意這些距離的合規性。如果實際的爬電距離小于這些要求，可能會導致電火花或電擊等危險情況；如果在實際應用中遇到爬電距離不夠的情況，可以嘗試進行開槽。

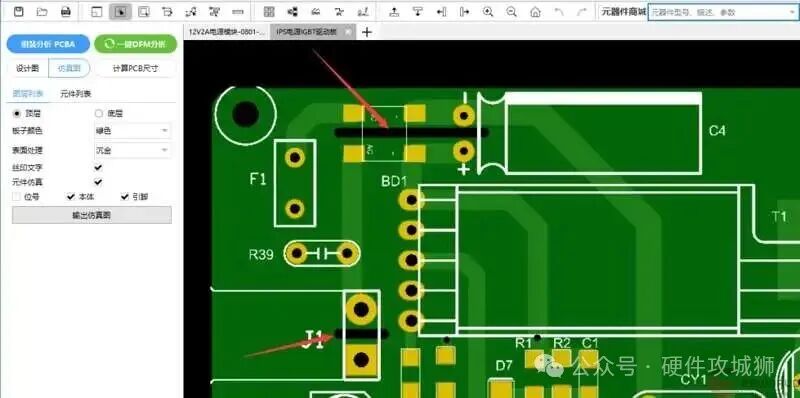

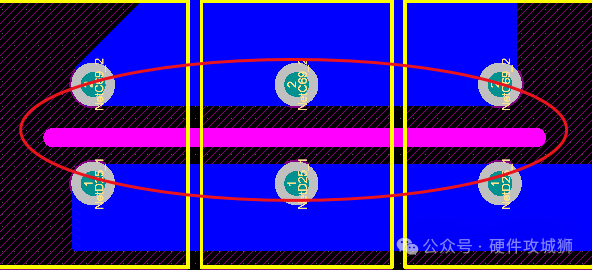

這是增加爬電距離的有效方法，槽的位置和長度需要根據實際應用情況，進行適當?shù)脑O(shè)計和調整。需要注意的是，開槽時不能破壞電路板的其他部分，尤其是不能破壞絕緣層。

1、間距設計原則，一般 1mm 間距耐壓 300v，在條件滿足的情況下，間距設置越大越好。

2、開槽時要注意槽的位置、長短是否合適，以滿足爬電距離的要求。

走線要求

走線的間距：根據 PCB 生產廠家的加工能力，導線和導線之間、導線到焊盤之間的間距不得低于 4mil。通常情況下，為了滿足生產需要，一般常規間距在 10mil 左右。
走線的寬度：走線的寬度應根據電流的大小來確定。例如當銅厚 1OZ 時，1mm 線寬可按電流 1A 來取值，在條件允許的情況下，走線應盡可能寬，以降低電阻并提高可靠性。

1、在設計過程中，要盡量減少線路的長度和彎曲度，以減少電阻和電感。

2、在可能的情況下，應盡量使用寬導線和大間距來提高可靠性。

3、避免導線交叉或重疊，以防止電磁干擾和熱效應。

4、在需要高頻信號傳輸?shù)那闆r下，應使用屏蔽電纜或光纖傳輸，以減少干擾。

5、在需要高電流傳輸?shù)那闆r下，應使用粗導線以減少電阻。

6、在可能發生機械應力的地方，應使用適當?shù)耐庾o(hù)套來保護導線。

7、在設計過程中要考慮線路的可維護性，以便于維修和更換元件。

綜上所述，PCB Layout 的安規爬電距離和走線設計要求，是確保電路板安全穩定運行的重要因素。在設計過程中，要充分考慮各種因素，遵守相關規范和標準，提高電路板的可靠性、穩定性和安全性。

附

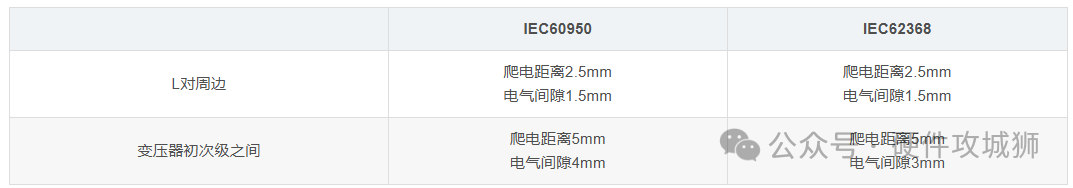

基于GB4943工作電壓查詢和海拔計算爬電距離和電氣間隙

參考IEC 60950 & GB4943

參考IEC 62368

查表方法

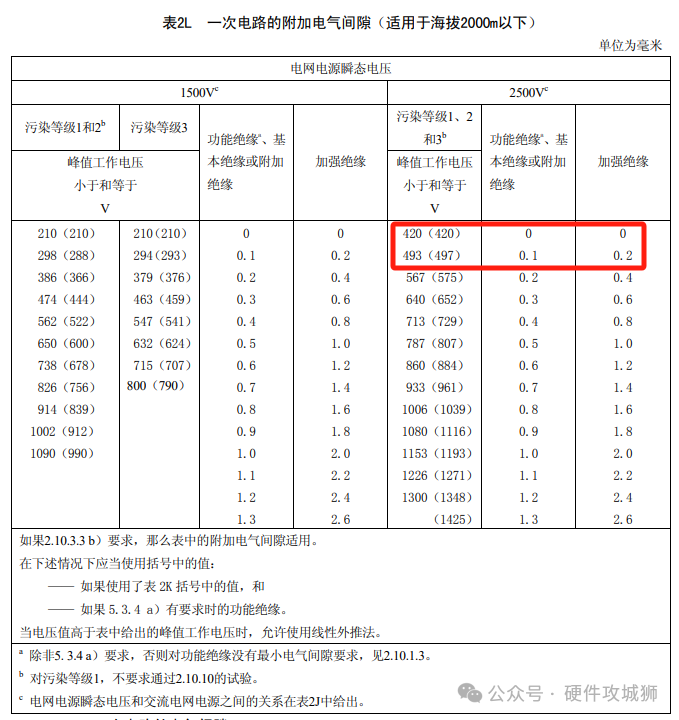

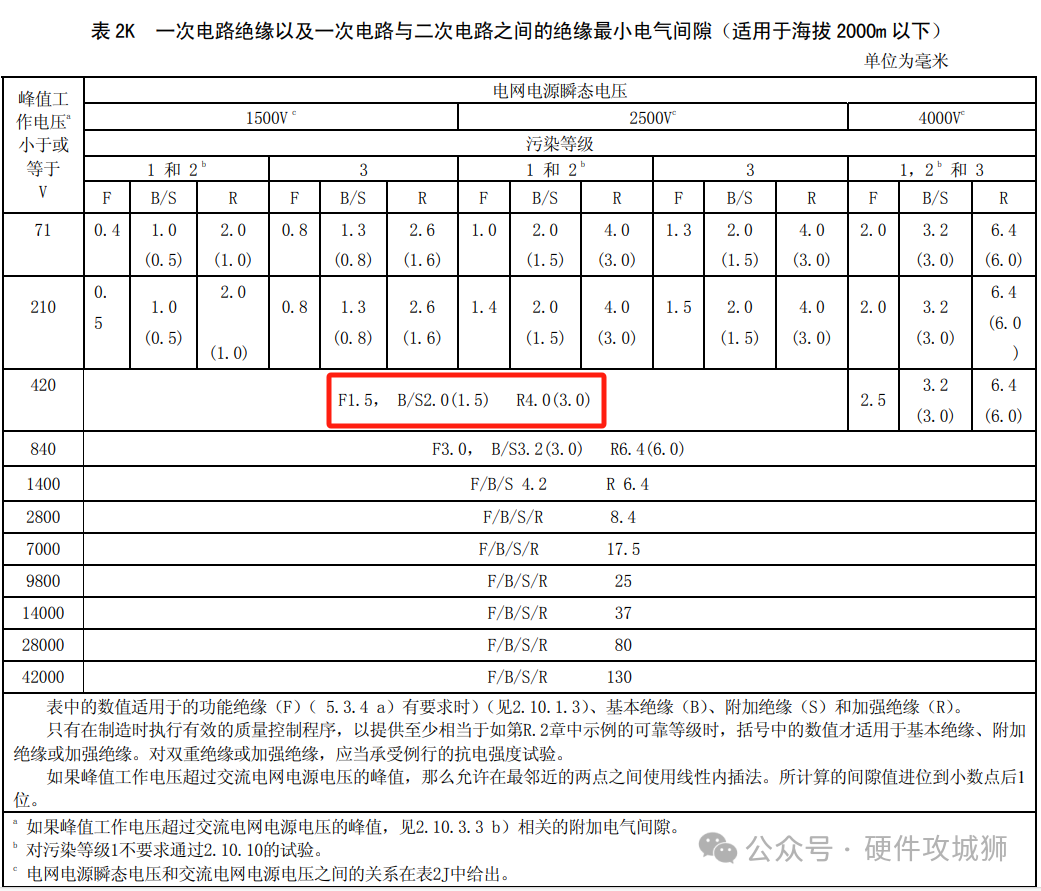

選擇瞬態電壓2500Vc，工作電壓選擇420V。查表所示，F(xiàn)1.5功能絕緣1.5mm，B/S基本絕緣2.0mm，R加強絕緣4.0mm

如果電壓超過420V但小于493V,則變壓器初次級電壓（加強絕緣）在4.0mm（R4.0）的基礎上+0.2mm。

查表所得的電氣間隙對應的海拔高度為2000m，5000m海拔的高度的電氣間隙乘以1.5，海拔高度會影響電氣間隙的距離，不會影響爬電距離。對于IEC62368標準，工作電壓不會影響電氣間隙，會影響爬電距離。總結：做安規認證時，設計要參考認證標準!!!

參考 GB4943

250V最小的爬電距離2.5mm，爬電距離永遠都 ≥ 電氣間隙,當查表所算出來的爬電距離小于電氣間隙的時候，安規距離取最大值。

參考 GB4943

1.上面的距離都是安規標準要求的最小距離，適當增加余量。2.上面的距離都是基于海拔2000m的安規距離要求，5000海拔系數x1.5倍。3.工作電壓超出響應要求，超標獲取安規距離。

設計經驗

	爬電距離	電氣間隙
L對N及周邊	3.0mm	2.5mm
L對GND	3.5mm	3.0mm
變壓器初次極之間	6.4mm	4.6mm

mark：保險絲兩端，接線端子兩個引腳，也要考慮爬電距離和電氣間隙。
