AI近端供電IVR電感技術的門檻：高頻Q值、大電流、高集成、封裝可靠性同時成立？

SysPro電力電子技術  |  參考來源：TAIYO YUDEN

這篇我們聚焦于：AI近端供電IVR金屬芯片功率電感與封裝集成。

老樣子，先說結論：集成穩壓器的難點，不是缺少更激進的電源拓?fù)?，而是缺少能在幾十MHz、高電流密度和低高度約束下穩定工作的磁性器件。

當供電從主板側走向背面、封裝側和芯片附近，電感會同時承受三個壓力：體積要縮小，頻率要升高，損耗和飽和又不能失控。金屬多層芯片電感的價值，就在于把材料、工藝和結構設計放到同一個封裝集成坐標系里。

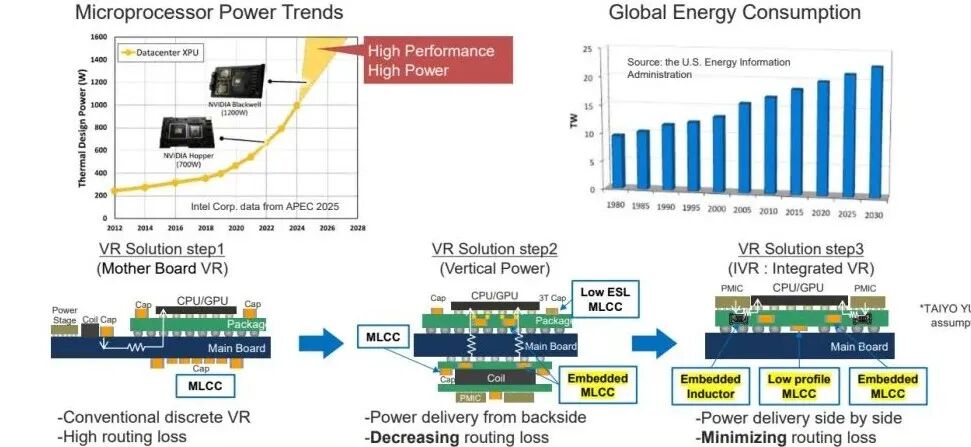

圖片來源：TAIYO YUDEN  | 微處理器供電從分立VR走向近端供電

一、為什么近端供電會先卡在電感上？

AI處理器電流越來越大，傳統板級VR到負載之間的路徑損耗開始變得明顯。供電模塊往芯片附近移動，確實能降低互連損耗，但也會把無源件推入更苛刻的空間。

過去電感可以作為板級標準件處理；進入IVR和封裝近端供電后，它必須同時滿足低高度、高頻率、大電流和可陣列化。這個變化會直接改變磁件的設計邏輯。

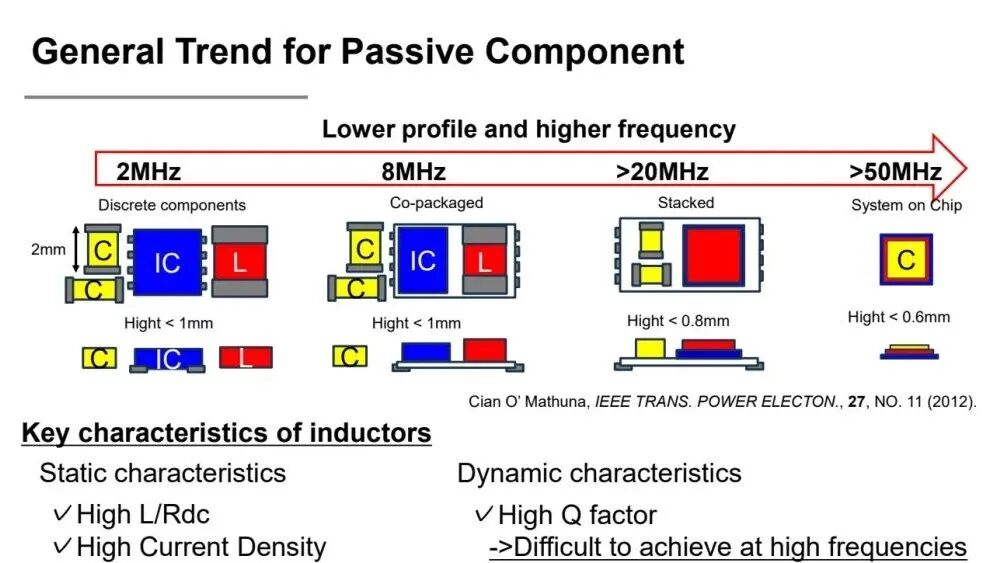

圖片來源：TAIYO YUDEN  | 高頻無源件低高度化與Q值、Rdc、動態損耗矛盾

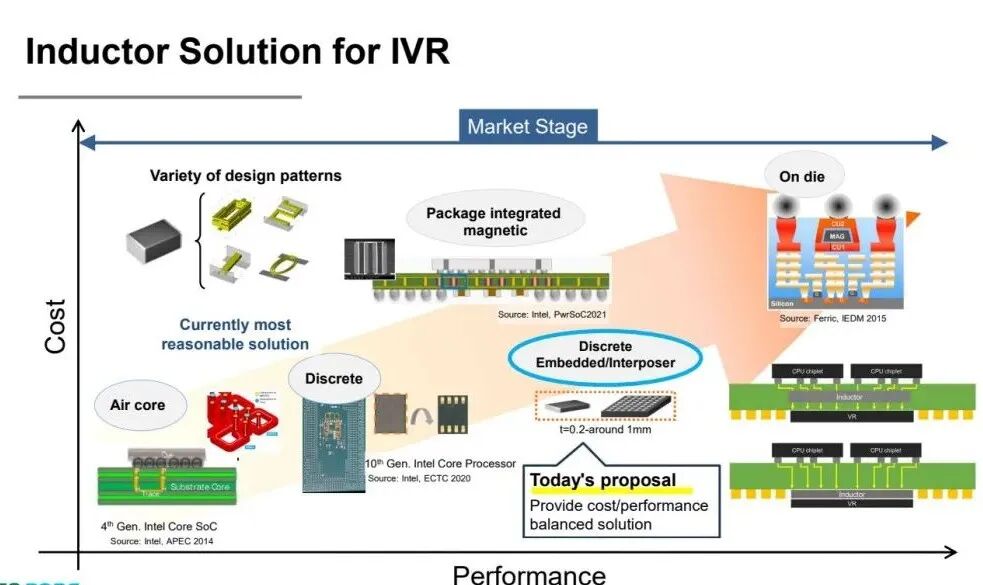

不同IVR電感路線各有邊界。片上電感集成度高，但性能和成本不一定最優；空氣芯可以避免磁性材料損耗，但電感密度有限；成熟多層金屬電感更像是在性能、成本和量產之間找平衡。

圖片來源：TAIYO YUDEN / APEC 2026 | IVR電感路線的性能、成本和市場階段比較

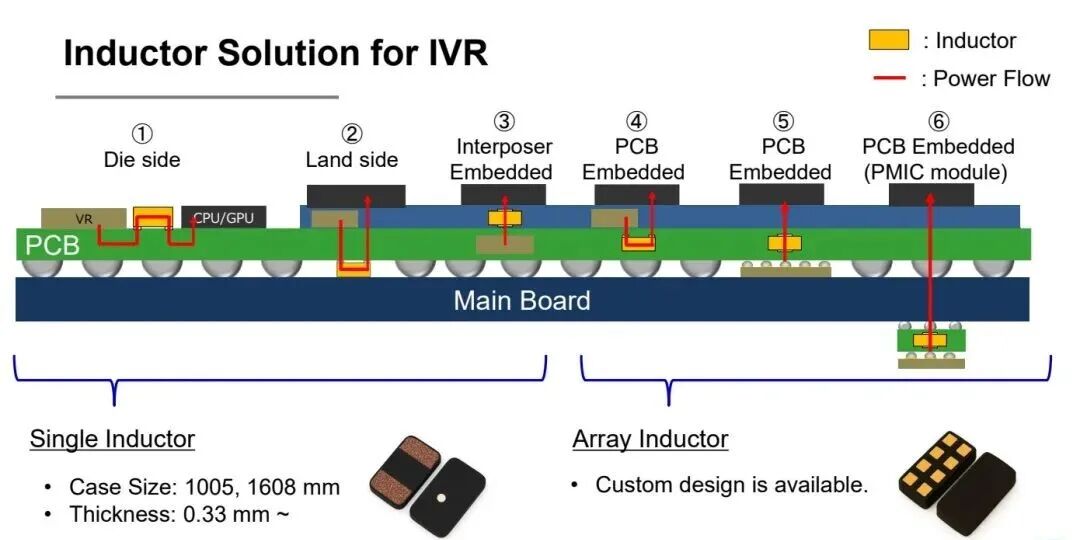

電感可以放在die side、land side、interposer、PCB embedded或PMIC module等位置。位置越靠近芯片，高度和端子就越敏感；位置越靠近PCB，裝配和散熱兼容性又會變成重點。

圖片來源：TAIYO YUDEN| IVR電感在芯片側、基板側和PCB嵌入中的布局選擇

二、金屬多層芯片電感的價值，是把材料做成平臺

金屬多層芯片電感的關鍵，不只是把材料換成金屬磁粉，而是把磁性材料、內部電極、端子電鍍和層壓燒結工藝做成穩定平臺。這樣才能派生出單顆、陣列、耦合、上下導通等不同結構。

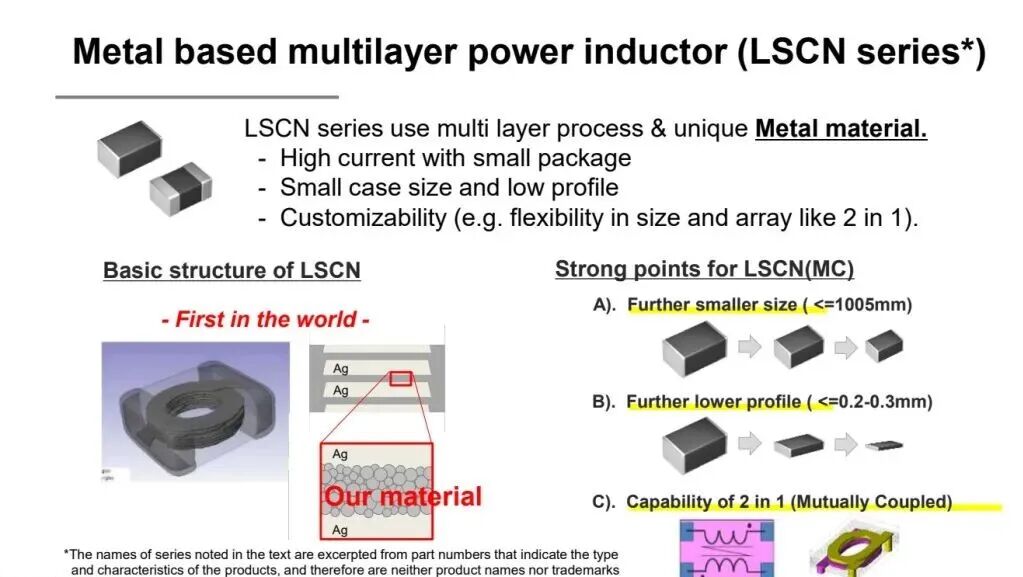

LSCN系列強調小尺寸、低高度、高電流能力和結構定制能力。對IVR來說，這種可配置性比單顆器件參數更重要，因?yàn)椴煌蛻舻姆庋b空間和電流路徑并不相同。

圖片來源：TAIYO YUDEN / APEC 2026 | 金屬基多層功率電感LSCN系列定位和優勢

多層工藝包含漿料、涂布、打孔、內電極印刷、層壓、熱處理、端子電極和檢測等步驟。工藝流程越穩定，越容易把磁件從樣品推向平臺化應用。

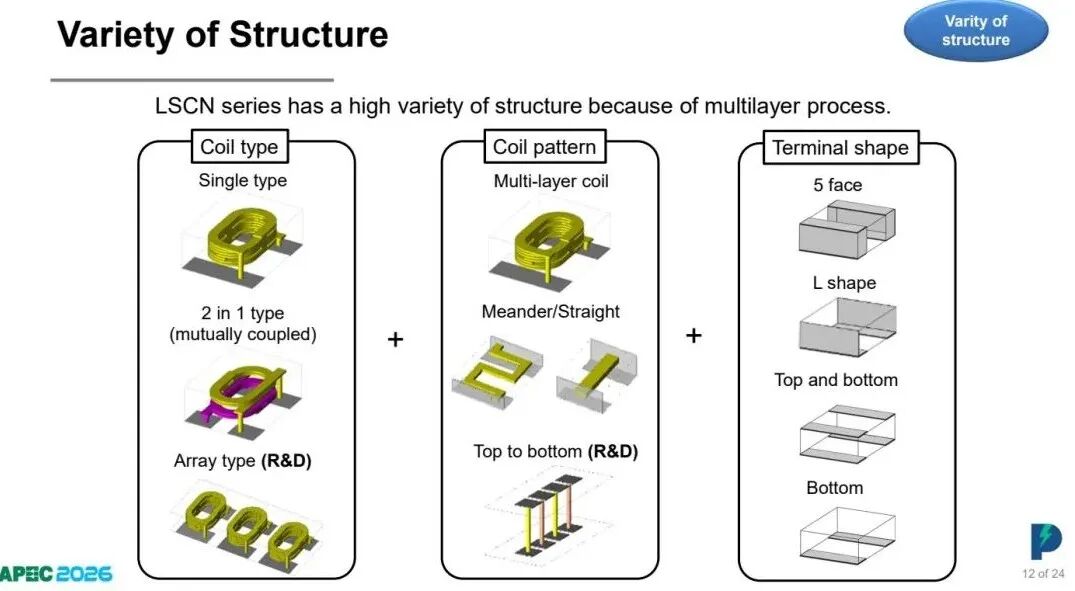

結構多樣性是這條路線的另一個重點。端子形態、陣列、二合一互耦、底部線圈和上下導通，不是外觀變化，而是為了適配不同PMIC布局、相數和封裝電流入口。

圖片來源：TAIYO YUDEN  | 多層金屬電感的端子、陣列和耦合結構選擇

三、高頻大電流下，真正分水嶺是大信號評價

很多磁件在小信號掃頻下看起來不錯，但進入真實轉換器后，會遇到大電流紋波、直流偏置、溫升和磁性材料非線性。IVR電感如果只看小信號參數，很容易誤判實際效率。

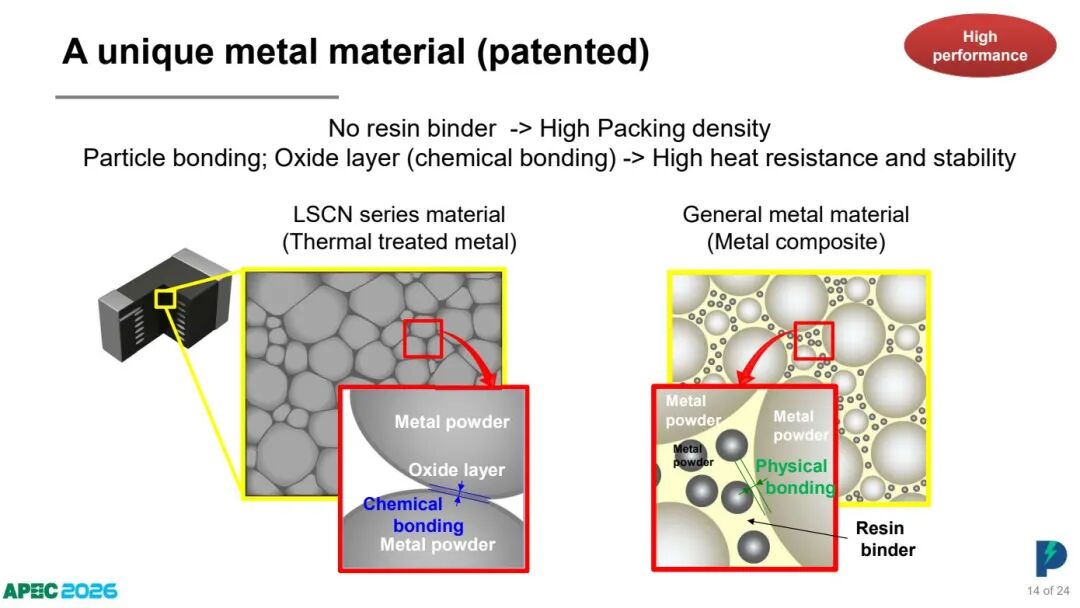

熱處理金屬材料與普通金屬復合材料的差異，就在于顆粒間結合、填充密度和磁性連續性。它們會影響磁導率、飽和電流和高頻損耗，是薄型高電流電感能否成立的底層條件。

圖片來源：TAIYO YUDEN | 熱處理金屬材料與普通金屬復合材料結構差異

不同電感方案在電感值、Rdc、飽和電流、Q值和封裝尺寸上的取舍非常明顯。對IVR來說，低Rdc和高Q值必須和高度、頻率、封裝位置一起判斷。

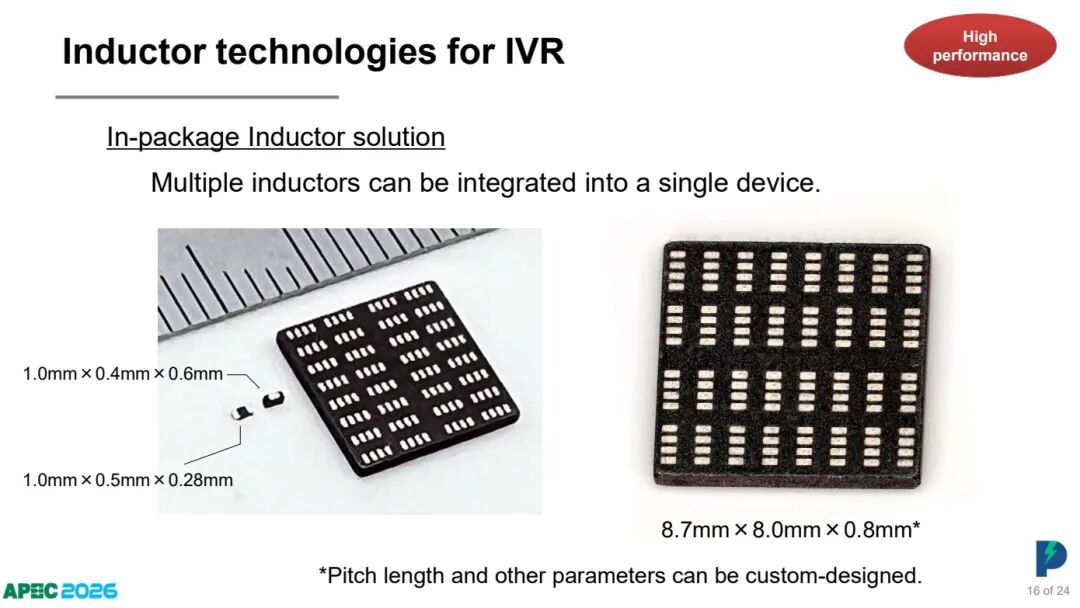

圖片來源：TAIYO YUDEN / APEC 2026 | LSCN與常規電感、復合芯和空芯方案對比

大信號評價被單獨提出，原因很簡單：真實VRM不是溫柔的小信號測試，而是高頻、大電流、有偏置、有溫升的工作狀態。Q值在真實激勵下能不能保持，才決定效率和熱邊界。

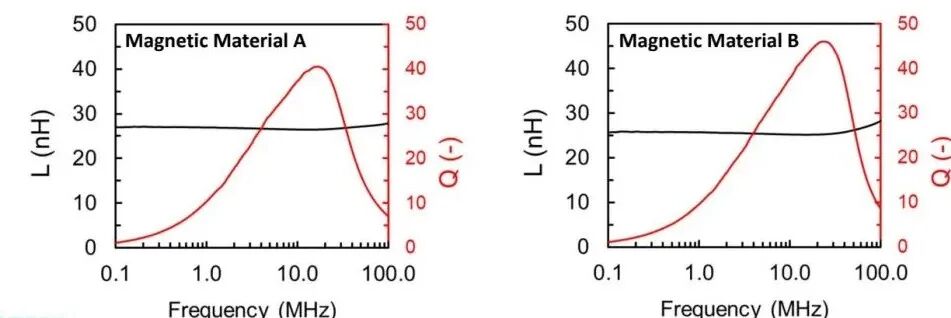

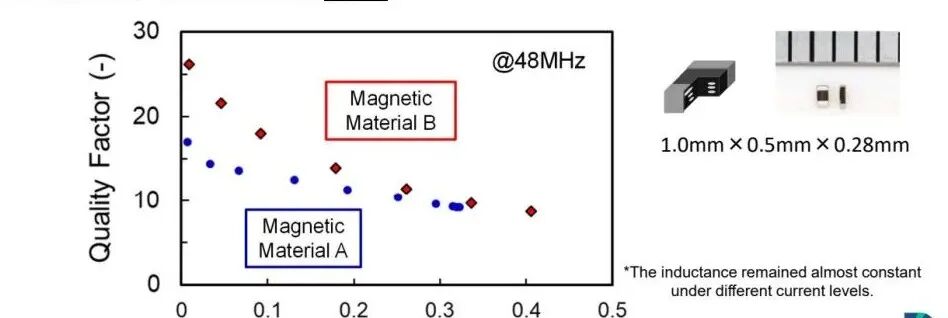

面向更高頻IVR，新材料方向希望在48MHz和高激勵電流下繼續維持Q值。這個趨勢說明，未來電感不只是更薄，還要在幾十MHz下保持可用的磁性和損耗特性。

圖片來源：TAIYO YUDEN | 面向高頻高激勵電流的新磁性材料方向

四、工程判斷：IVR電感會從標準件走向封裝協同件

從系統角度看，IVR電感的競爭不再是單顆器件規格表競爭，而是與PMIC、封裝基板、散熱和供電路徑協同的能力競爭。

封裝工程師關心高度、端子、陣列、可靠性和可制造性；電源工程師關心電感值、Q值、Rdc、飽和和大信號損耗。金屬多層電感之所以值得關注，是因?yàn)樗瑫r(shí)觸碰了這兩組指標。

圖片來源：TAIYO YUDEN  | 面向不同封裝位置的電感集成思路

未來AI近端供電繼續走向封裝內或封裝旁邊，電感會成為決定IVR落地速度的關鍵器件之一。誰能把材料、工藝和結構做成可復制平臺，誰就更容易進入下一代處理器供電鏈路。

落到設計上，IVR電感至少要先確定三個邊界：目標開關頻率、允許高度和最大紋波/偏置電流。頻率決定材料損耗權重，高度決定磁路能否連續，偏置電流決定飽和裕量。若只按電感值選型，很容易得到一個在實驗室可測、但在封裝里不可用的器件。

還要注意端子和電流入口。近端供電中，電感端子位置會影響電流回路面積和寄生電感。上下導通、底部端子、陣列結構不是外形差異，而是為了適配不同封裝電流路徑。,真正高水平的IVR磁件方案，需要電源、封裝和基板團隊同步定義。

這也是為什么無源件正在從BOM尾部走到系統架構前臺？電感如果跟不上，IVR的高頻化、薄型化和近端化都會被重新拉回現實邊界。

圖片來源：TAIYO YUDEN  | 微處理器供電從分立VR走向近端供電
