哈工大團隊：硅-金剛石異質結構熱阻測量新進展

隨著AI算力、高功率射頻器件及先進封裝的發展，芯片功率密度持續攀升，散熱已成為制約器件性能和可靠性的關鍵瓶頸。金剛石因具有極高的熱導率，被認為是下一代高性能散熱基板的重要材料，而如何實現芯片與金剛石基板之間的低熱阻集成，則成為熱管理領域的重要研究方向。

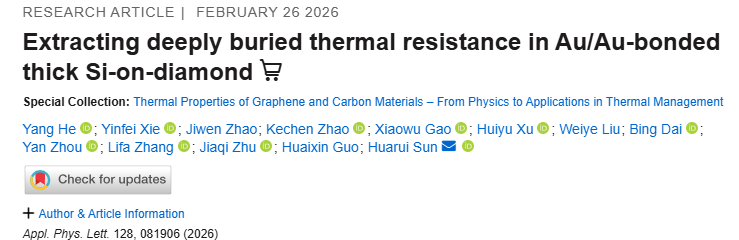

近日，哈爾濱工業大學（深圳）孫華銳教授團隊聯合哈爾濱工業大學、南京師范大學等單位，在A(yíng)u/Au鍵合硅-金剛石異質結構熱阻測量方面取得新進展。相關成果以“Extracting deeply buried thermal resistance in Au/Au-bonded thick Si-on-diamond”為題發表于《Applied Physics Letters》。

Au/Au金屬直接鍵合憑借優異的導熱特性、良好的熱機械適配性以及寬松的表面粗糙度適配要求，現已廣泛應用于異質材料集成、先進微電子封裝及高功率器件散熱等核心領域。但在鍵合成型過程中，多層復合界面的形成會不可避免地產生界面熱阻，其中深藏于結構內部的Au/Au深埋界面熱阻，是制約金剛石高導熱基板散熱效能的關鍵瓶頸，大幅削弱了器件整體的熱管理能力。因此，精準表征深埋Au/Au界面的熱阻特性，對優化鍵合工藝參數、提升高端電子器件熱管理水平具有重要的工程價值與研究意義。

現階段主流熱物性測試技術難以適配厚塊體異質結構的深埋界面熱阻測試需求，存在顯著的技術局限性。其中，激光瞬態熱反射技術（TTR）受限于熱穿透深度，無法直接檢測厚塊體異質結構的內部界面熱阻；激光閃光法（LFM）依托一維熱擴散理論建模，僅適用于均質塊體材料，對多層復合、結構復雜的異質體系熱阻解析精度不足。綜上，針對厚塊體Si/金剛石異質結構，建立一套高精度的深埋界面熱阻測試方法，一直是熱管理領域亟待攻克的技術難題。

針對上述技術痛點，本研究采用低溫?zé)釅烘I合工藝，以Au/Au雙層金屬為中間過渡層，成功制備出Si/Au/Au/金剛石厚塊體異質復合結構，并創新提出一種適配深埋Au/Au界面的高精度熱阻提取與表征方法。

該方法創新性融合激光瞬態熱反射（TTR）與激光閃光法（LFM）兩大主流熱物性測試技術，構建了全新的深埋界面熱阻表征體系。研究充分利用Au/Au鍵合工藝自帶的金中間層，將其直接作為T(mén)TR測試的換熱功能層，無需對測試樣品進行額外的金屬薄膜沉積處理。該創新設計不僅簡化了實驗操作流程、降低了測試成本，更徹底規避了額外鍍膜對樣品本征熱物性的干擾，從實驗源頭保障了測試數據的真實性、可靠性與精準性。

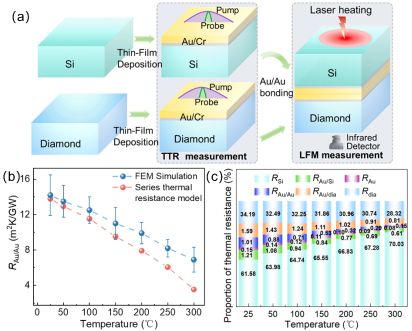

在測試體系設計上，本研究采用“分步測試、逐層建模、精準擬合”的分析思路，實現熱阻參數的高精度解算。在鍵合工藝實施前，通過TTR技術精準標定硅、金剛石基材的本征熱導率，以及Au/Si、Au/金剛石等表層界面的熱阻參數，搭建完備、精準的基礎熱參數數據庫，為后續仿真建模與數據解析提供核心支撐。在樣品鍵合制備完成后，利用LFM技術采集復合結構整體的動態溫升響應數據，結合三維有限元仿真（FEM）與熱阻串聯理論模型開展數據分析。研究將前期標定的基材、表層界面熱參數設為固定輸入變量，僅將深埋Au/Au界面熱阻作為唯一未知參數，通過實驗數據迭代擬合，精準解算出深埋界面熱阻數值，并有效獲取其隨溫度變化的響應規律。

實驗結果表明，本研究提出的測試方法有效突破了傳統技術無法適配厚塊體多層異質結構的測試瓶頸，可實現結構內部深埋界面熱阻的高精度表征。基于該方法，本研究系統量化了不同溫度工況下Au/Au深埋界面的熱阻演變規律，精準拆解了各結構層熱阻對整體封裝熱阻的貢獻占比，為Au/Au鍵合工藝的參數優化、技術迭代與性能升級提供了堅實的數據支撐與理論依據。

該表征方法具備良好的通用性與拓展性，并非局限于Si/金剛石Au/Au鍵合體系，可廣泛推廣至各類高導熱異質集成材料的界面熱阻測試，為行業界面熱阻的精準表征提供了全新的技術方案。隨著金剛石高導熱基板在高功率電子器件、先進芯片封裝、AI算力芯片等高端領域的規模化普及，本研究成果可有效助力封裝結構熱阻優化、器件散熱效率提升與服役可靠性增強，能夠充分釋放金剛石超高導熱材料的應用優勢，為下一代高性能電子設備的熱管理技術升級提供重要的技術支撐。
