最近遇到一位客戶，拿著一個項目找了多家PCB板廠，結果得到的答復幾乎一致：“做不了”。

是什么板子這么“刁鉆”？我們來看看它的核心工藝參數：

• 結構：3階8層HDI




• 最小激光孔：0.1mm




• 最小線寬線距：0.05mm




• 激光孔到線路間距：0.1mm

這些數字放在一起，確實是一道不低的門檻。今天我們就來拆解一下，為什么這塊板子如此“難搞”，以及什么樣的工廠才能真正接下這樣的訂單。

一、3階8層HDI：不只是“多幾層”那么簡單

普通多層板做到8層不難，但加上“3階HDI”就完全是另一回事了。

所謂“階”，指的是激光盲孔的堆疊次數。3階HDI意味著需要經過三次激光鉆孔、三次電鍍填孔、三次壓合，每一次疊加都會帶來新的精度挑戰。

具體來說：

• 1階：外層到L2




• 2階：L2到L3，需要先埋好內層孔再壓合




• 3階：L3到L4，工藝復雜度呈幾何級上升

每一次壓合后的對準度、樹脂流動均勻性、介質層厚度控制，都是考驗。稍有偏差，后續的激光鉆孔就會偏位，整板報廢。

二、0.1mm激光孔：小孔背后的大難題

0.1mm的激光孔，在行業內屬于高密度微孔的極限區域。

這個尺寸的孔，對激光設備的要求極高：

• 激光光斑必須足夠精細且穩定




• 鉆孔定位精度需控制在±25μm以內




• 孔壁質量要干凈，不能有殘渣或碳化層

更關鍵的是，這種小孔通常還需要進行電鍍填孔——把孔完全填滿銅。0.1mm的小孔本身就容易產生空洞，藥水交換困難，電流分布不均，填孔不良率遠高于常規孔徑。

一旦填孔不飽滿，后續疊孔時就會出現氣泡或凹陷，直接影響導通可靠性。

三、0.05mm線寬線距：逼近物理極限

0.05mm，也就是50μm。這個級別的線寬線距，已經進入細線路工藝的核心區。

要實現它，至少需要滿足幾個條件：

1. 基材銅箔：必須使用超薄銅箔（如HTE或RTF），否則蝕刻后線路底部會過蝕，導致實際線寬不足。




2. 曝光設備：普通曝光機精度不夠，需要LDI（激光直接成像）設備，解析度達到10μm級別。




3. 蝕刻控制：側蝕量必須嚴格管控，藥水濃度、噴淋壓力、傳送速度都需要精密配合。

而且，0.05mm的線路在后續壓合過程中極易出現樹脂沖斷現象——熔融樹脂流動時會把細線推歪甚至沖斷。這需要特殊的阻流設計和介質材料匹配。

四、激光孔到線0.1mm：安全距離的極限壓縮

這一點往往是最容易被忽視、卻最容易出問題的環節。

激光鉆孔時，光束雖然精準，但仍然存在一定的熱影響區和位置公差。當孔邊距離線路只有0.1mm時，風險急劇增加：

• 位置偏移：如果鉆孔偏了30μm，孔到線的距離就只剩下70μm




• 熱影響：激光的熱量可能損傷相鄰線路的絕緣層




• 介質擊穿：間距太小，長期使用中可能出現CAF（導電陽極絲）生長，引發短路

為了保證良品率，工廠必須在鉆孔定位、漲縮補償、介質厚度控制上做到極致。

五、能做這塊板的工廠，需要具備什么？

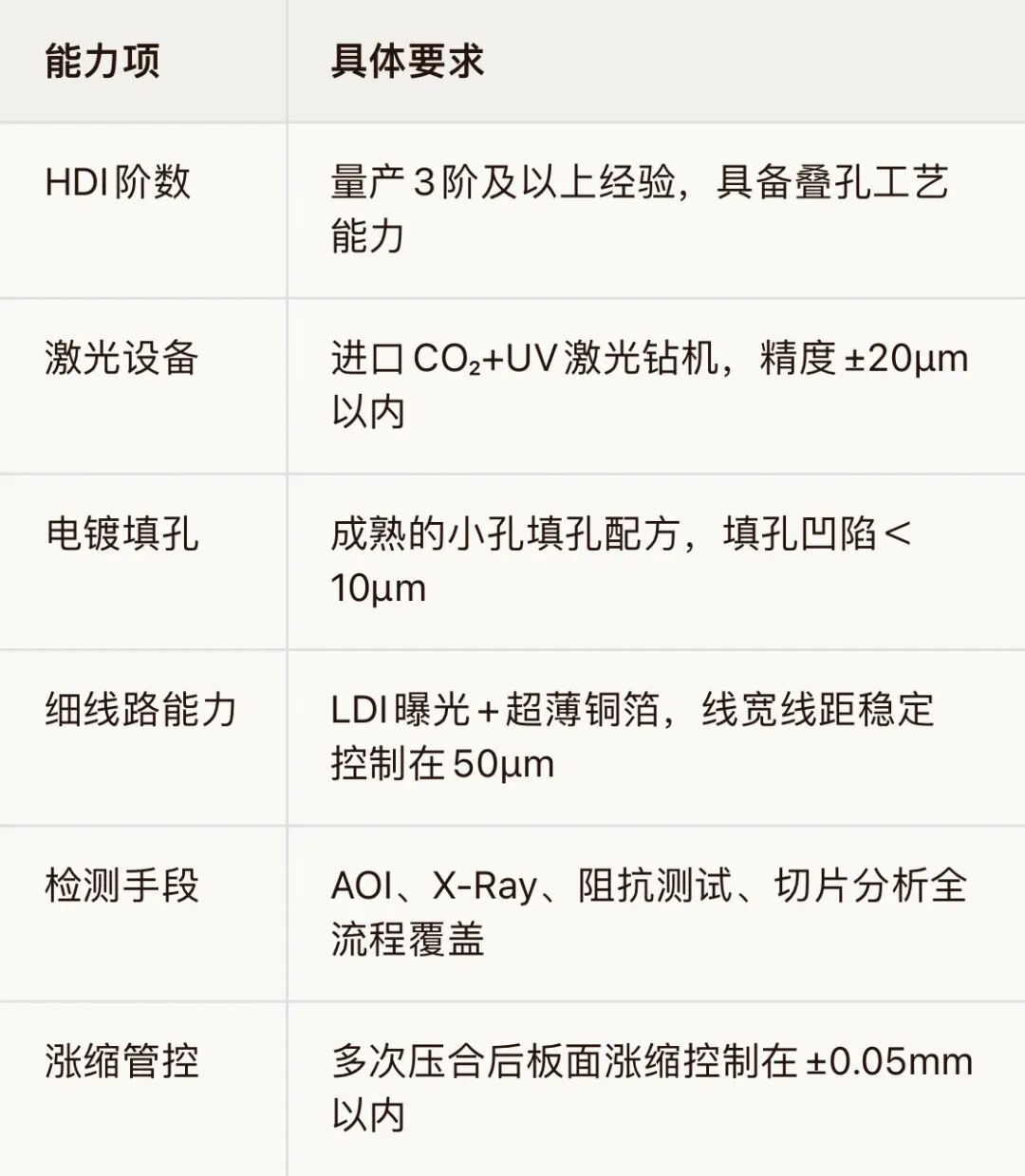

綜合以上分析，能承接這類訂單的板廠，通常需要具備以下硬實力：

更重要的是，工廠需要有工程預審能力——在接單前就能識別出設計中的潛在風險點，并給出優化建議，而不是等到試產失敗才去排查。

六、給客戶的幾點建議

如果你手里也有類似的“高難度”板子，不妨從這幾個角度提前準備：

1. 提供完整的疊構文件：包括各層介質厚度、銅厚、PP型號等，方便工廠評估漲縮風險。




2. 確認激光孔是否疊孔：如果是疊孔設計，務必標注清楚疊孔層次和對位基準。




3. 與工廠提前溝通補償方案：尤其是線寬補償值和鉆孔補償值，不同工廠的工藝能力差異很大。




4. 預留足夠的試產周期：這種高難度板子很少一次成功，建議安排至少兩輪試產驗證。

寫在最后

這塊3階8層HDI板，確實不是隨便哪家工廠都能做的。它考驗的是一個板廠的設備精度、工藝積累、工程能力和品質管控的綜合水平。

但反過來看，能把這樣的板子做好，也恰恰是一家PCB企業技術實力的最好證明。

如果你的項目正好卡在這個門檻上，不妨多花點時間篩選供應商，別只看價格，更要看工藝能力。畢竟，一塊做不出來的板子，再便宜也是零。
