焊盤內過孔是工藝方案，不是單靠 Layout 決定的幾何捷徑

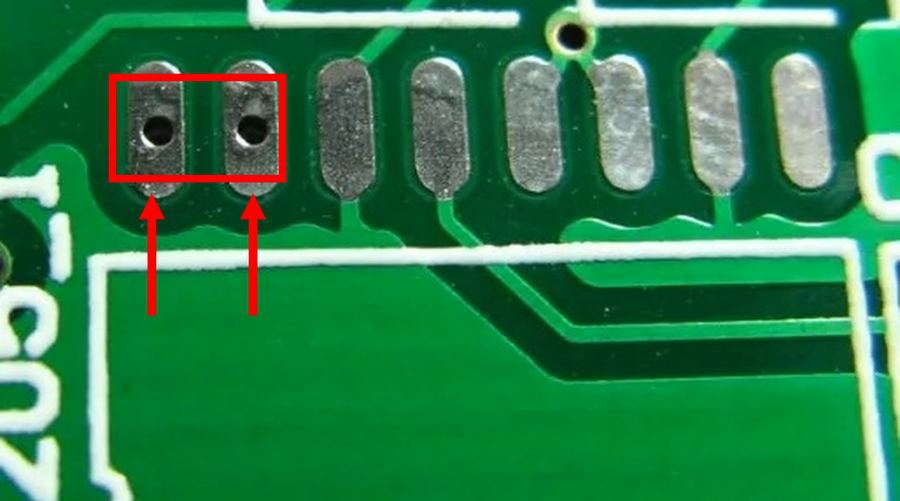

圖 1 焊盤內開口過孔實物示例
普通開口過孔直接落在貼片焊盤上，可能讓熔融焊料沿孔遷移，改變焊點錫量與兩端潤濕平衡。焊盤內過孔并非永遠不能用，但必須按板廠和裝配廠認可的填孔、封帽、表面處理與檢驗流程實現。
器件密度一上來，最直接的想法就是把過孔塞進焊盤：線更短、扇出更省空間，DRC 也未必報警。
問題在于，Layout 只解決了電連接。焊膏印刷、回流潤濕、孔內吸錫、板面平整度和成本，屬于制造與裝配的另一條鏈。
過孔落在貼片焊盤上時，焊料可能向孔內遷移，導致焊盤有效錫量減少。對小焊盤或細間距器件，局部錫量變化更容易形成虛焊、空洞或焊點不一致。
小尺寸片式器件還要關注兩端潤濕力是否平衡。若只有一端被過孔改變了熱容量或可焊面積，回流時可能出現偏移或立碑風險。
細間距 BGA 的扇出空間有限，焊盤內過孔可能成為必要方案。這里的關鍵詞不是‘孔打進去了’，而是孔是否經過匹配的填充、封帽和平整處理。

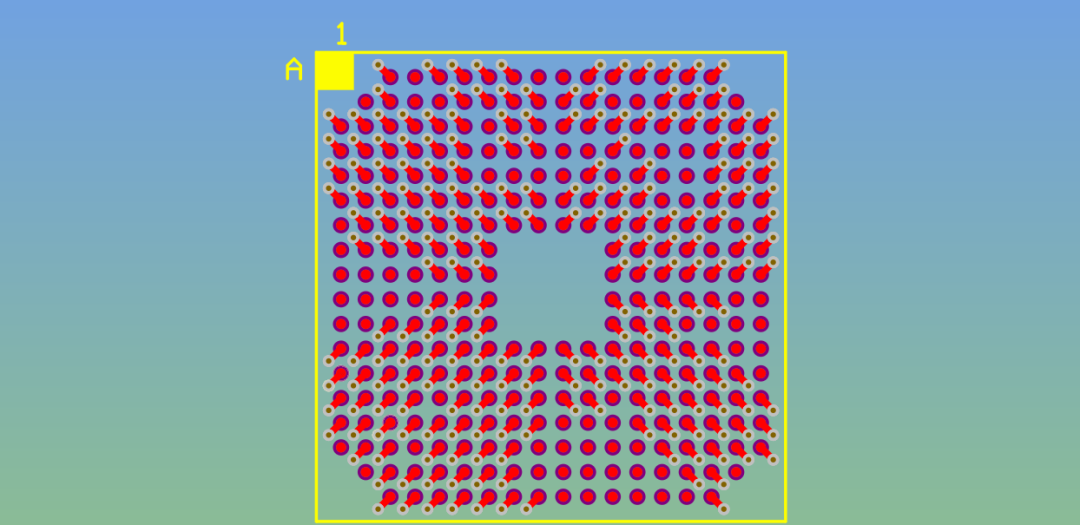

圖 2 BGA 焊盤內過孔布置示例
未經處理的機械孔、樹脂填孔后再封帽的孔、微盲孔，制造路徑和裝配風險并不相同。項目必須把結構名稱、孔徑能力、表面平整度和驗收要求寫進制造資料。
源文檔給出了散熱焊盤內布孔的案例。散熱過孔可以幫助把熱量導入內層或背面，但開孔同樣會影響鋼網開口、焊料遷移與空洞分布。

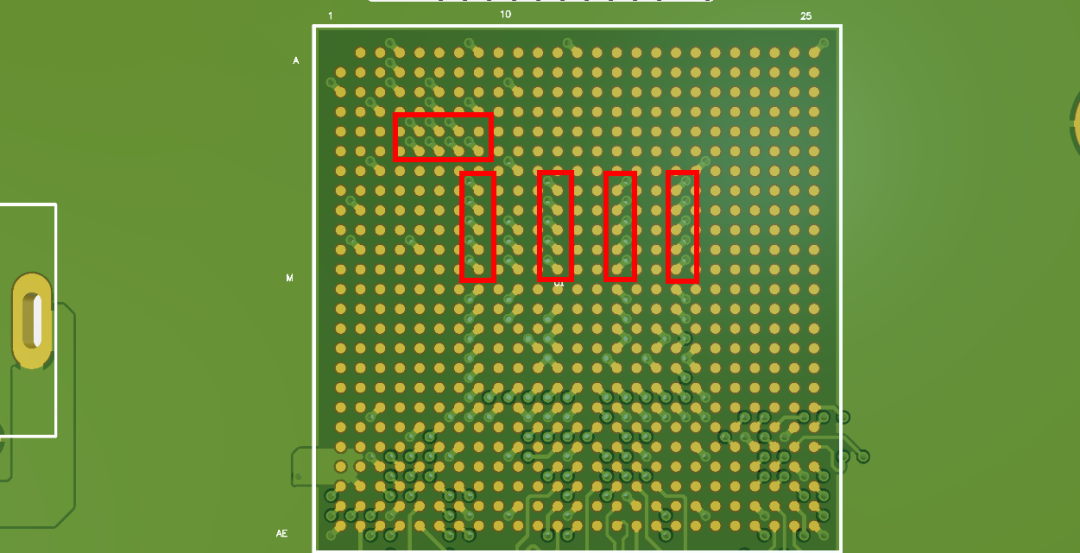

圖 3 大面積焊盤內過孔陣列示例
因此，熱過孔數量與位置要和封裝建議、板廠能力、鋼網方案及裝配驗證一起確認，不能只按‘越多越散熱’下結論。
1.確認器件封裝是否允許或建議焊盤內過孔。
2.區分普通通孔、微盲孔、填孔封帽等具體結構。
3.讓 PCB 廠確認孔徑、填充、平整度和表面處理能力。
4.讓裝配廠確認鋼網、回流與焊點檢驗方案。
5.樣板階段用 X-ray、切片或適用的工藝檢驗驗證焊點質量。

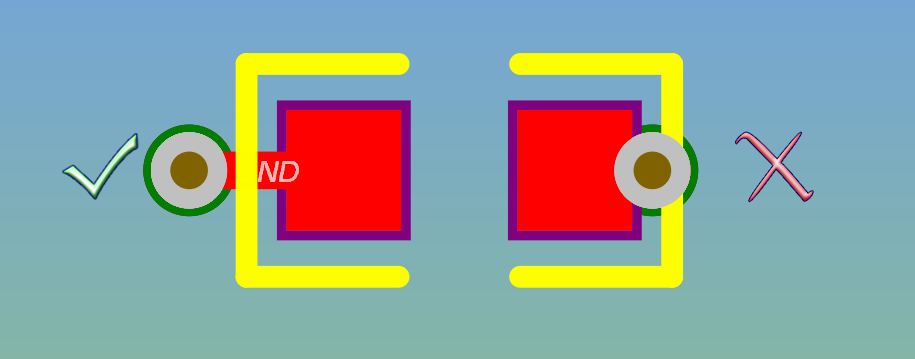

圖 4 對焊盤邊緣過孔與焊盤外扇出的對比示意
·DRC不報錯就能做：電氣規則無法替代焊接與制造評審。
·所有焊盤內孔都一樣：孔的類型、填充和封帽決定工藝邊界。
·散熱焊盤隨便打孔：還要同時控制鋼網、焊料遷移和空洞。
工程判斷：焊盤內過孔是一項跨 Layout、PCB 制造和 SMT 裝配的工藝選擇。只有結構、制程與驗收同時被確認，它才是方案，而不是把風險藏進焊盤。
空間緊張時，焊盤內過孔可以討論，但不能只由布線便利決定。
下次遇到 Via-in-Pad，先問‘孔怎么處理、誰能制造、怎樣驗收’，再問‘能不能打’。
