芯科技圈分享來自東京理科大學聯合村田、大賽璐、Dexerials、松下等多家日韓材料與封裝企業聯合研發的WOW 聯盟 3D 集成報告。
推出硅華夫晶圓（Si-Waffle）無凸點倒扣 COW 芯粒集成工藝，全文圍繞傳統 2.5D 微凸點封裝翹曲、偏移、散熱、互連密度四大工程缺陷給出成套晶圓級解決方案，所有工藝仿真、流片實測參數均來自 300mm 晶圓驗證。
報告原文內容，歡迎加入知識星球獲取！讓芯科技圈成為您身邊的半導體和AI專家知識庫！
下面進入報告正文內容：
1、明確硅華夫結構研發目標，傳統微凸點 2.5D 封裝四大核心工藝痛點
現有 μ-Bump 中介層封裝存在多層疊加后晶圓翹曲度高、芯粒固化偏移量大、模塑料填充體積大導熱差、互連走線長達 640μm 帶寬受限問題，且微凸點間距下限難以突破，I/O 面積占用巨大，無法滿足 AI 異構 3D 系統高密度堆疊需求。
報告目標研發面朝下無凸點 COW+WOW 堆疊方案，依靠帶溝槽的 Si-Waffle 硅基底承載 xPU、存儲等各類芯粒，從基底結構層面同時改善對位精度、翹曲、散熱、互連長度四大短板，實現多層晶圓鍵合規模化量產。

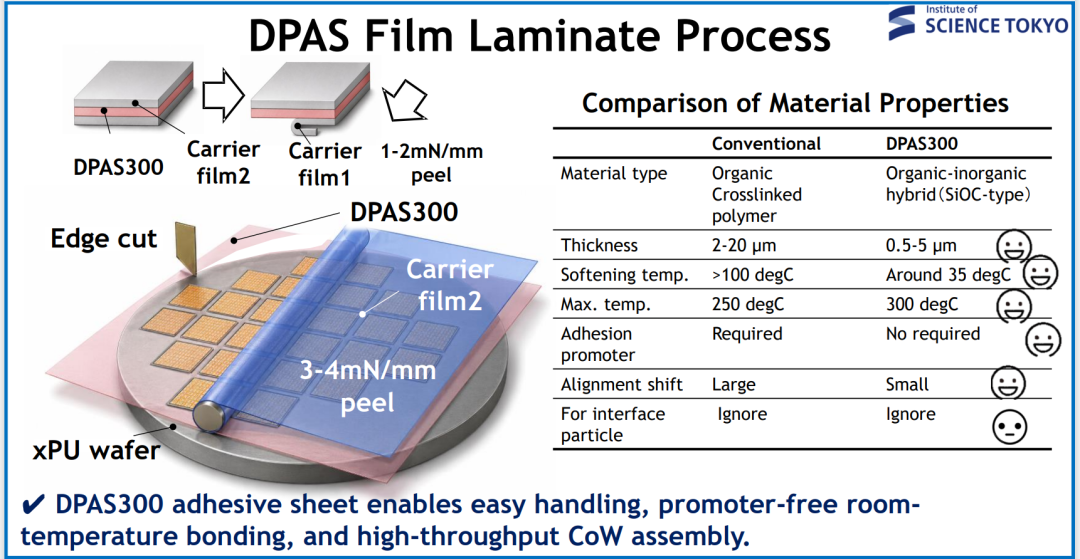

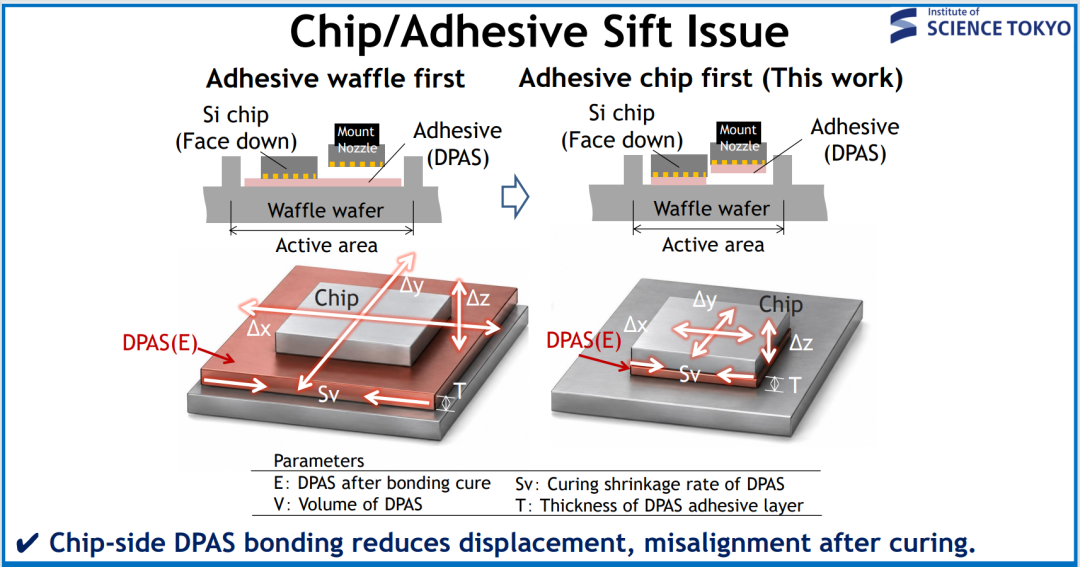

整套工藝為晶圓級 COW+WOW 堆疊流程，先制備帶凹槽溝槽的 300mm 硅華夫晶圓，采用 DPAS300 雙面載膜室溫?zé)o促進劑貼合，創新芯片先涂膠倒扣鍵合方案替代傳統晶圓預涂膠工藝，將固化后芯粒三維偏移大幅降低，芯粒間最小間距可壓縮至 10μm，常規晶圓預涂膠方案芯粒間隙最低僅 120μm；
溝槽結構把模塑料填充體積縮減 25%~29%，同等芯片厚度下晶圓翹曲從 137μm 降至 91μm、171μm 降至 122μm，搭配整片背面均勻研磨工藝，超薄芯片無崩邊、整片厚度一致性優異，后續在華夫溝槽與芯片內制備大馬士革 Cu-TSV 垂直互連，無需微米凸點完成層間信號、電源直通。
3、無凸點細間距 TSV 互連，大幅提升互連密度、縮短布線降低損耗

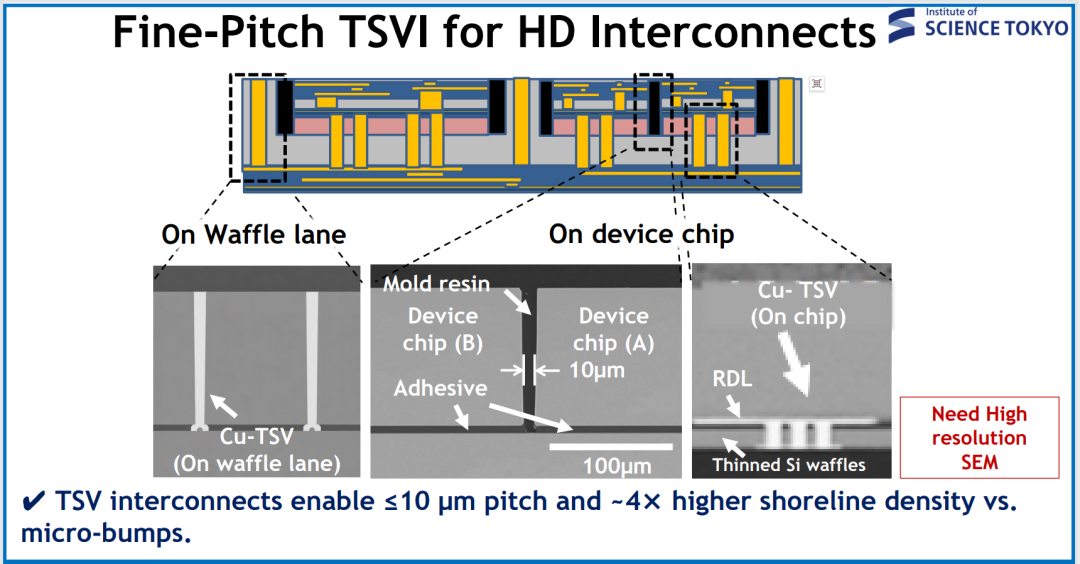

該架構采用 Via-last 無凸點 Cu-TSV 互連，TSV 最小間距 10μm，傳統微凸點方案互連長度 640μm，本方案僅 270μm，互連縮短超 79%；芯粒整體封裝體積僅傳統方案 1/40，I/O 占用面積縮減至原先 1/16，單位面積信號帶寬提升 16~256 倍。

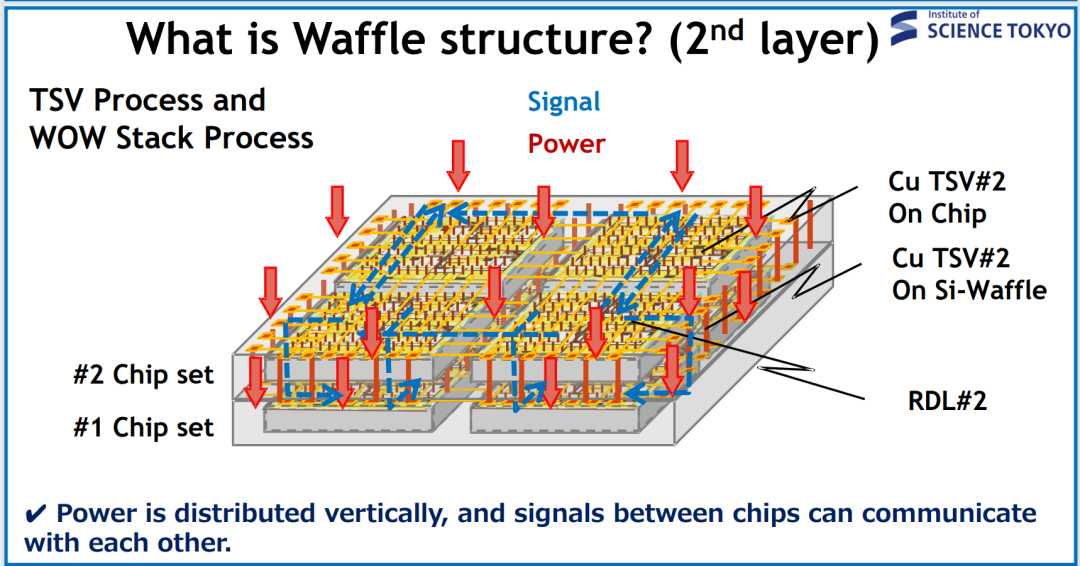

層間電源、信號通過垂直硅通孔直接連通，舍棄多層微凸點堆疊帶來的多層介質與金屬損耗，RDL 布線集成在華夫晶圓與芯片上下兩層，實現橫向高密度信號互聯、縱向大電流電源直供，完美適配多芯粒異構高速傳輸場景。

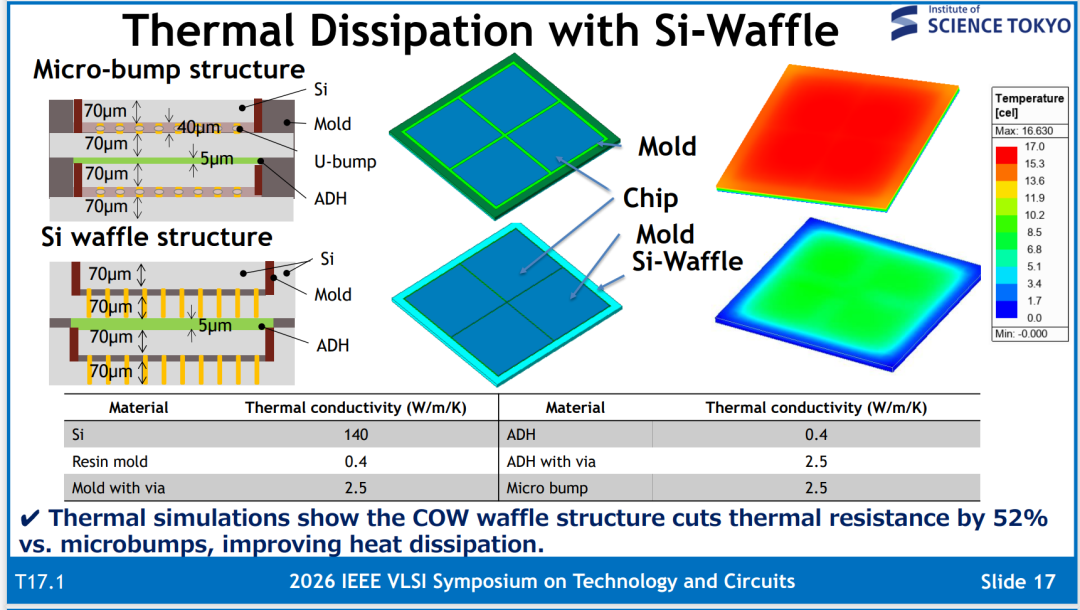

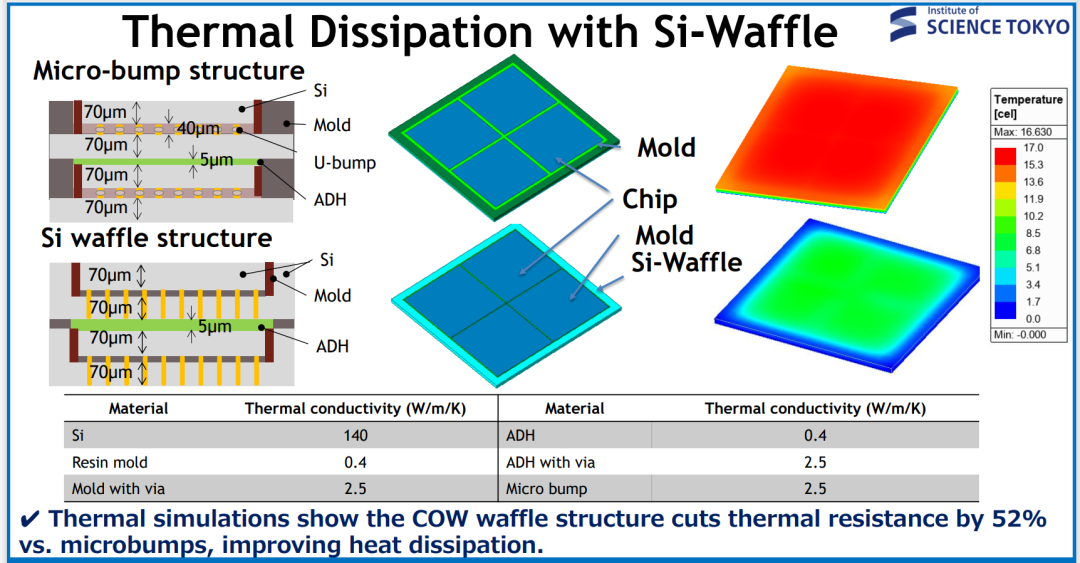

傳統微凸點堆疊中間填充低導熱樹脂（導熱系數僅 0.4W/m/K），本方案以整塊硅作為導熱基底，硅導熱系數 140W/m/K，垂直 TSV 通孔進一步搭建垂直導熱通路，熱仿真數據顯示整套結構熱阻相比傳統微凸點封裝下降 52%，散熱能力提升至原有 1.92 倍；
硅華夫溝槽將模塑料限制在芯粒間隙區域，大面積硅基底直接接觸散熱界面，可承載高功耗 AI 芯粒長期穩定工作，同時支持多層 WOW 晶圓鍵合持續疊加算力堆疊。
全新 Si-Waffle 硅溝槽基底無凸點倒扣 COW 封裝路線，依靠芯片側預涂膠控偏移、溝槽減模塑降翹曲、細間距 Cu-TSV 縮短互連、硅基底強化散熱四大核心創新，配套完整 300mm 晶圓流片、翹曲仿真、熱阻測試、互連密度量化數據，一次性解決傳統微凸點 2.5D 封裝對位、翹曲、帶寬、散熱四大產業化瓶頸，可多層晶圓堆疊，為超大算力異構芯粒 3D 集成提供可量產先進封裝方案。
