簡 介： 本文介紹了基于CIU32F003單片機驅動步進電機的設計方案。通過改造原有電路板，使用兩片A4950芯片驅動雙繞組步進電機，并增加一路直流電機驅動。測試顯示PWM輸出頻率為11.73kHz，死區時間約0.5μs。文章展示了電路設計、PCB制作和焊接測試過程，驗證了方案的可行性，為后續軟件功能開發奠定了基礎。
關鍵詞：CIU32，步進電機

• 測試CIU32F003中的三個通道的PWM^[1]

一、設計背景

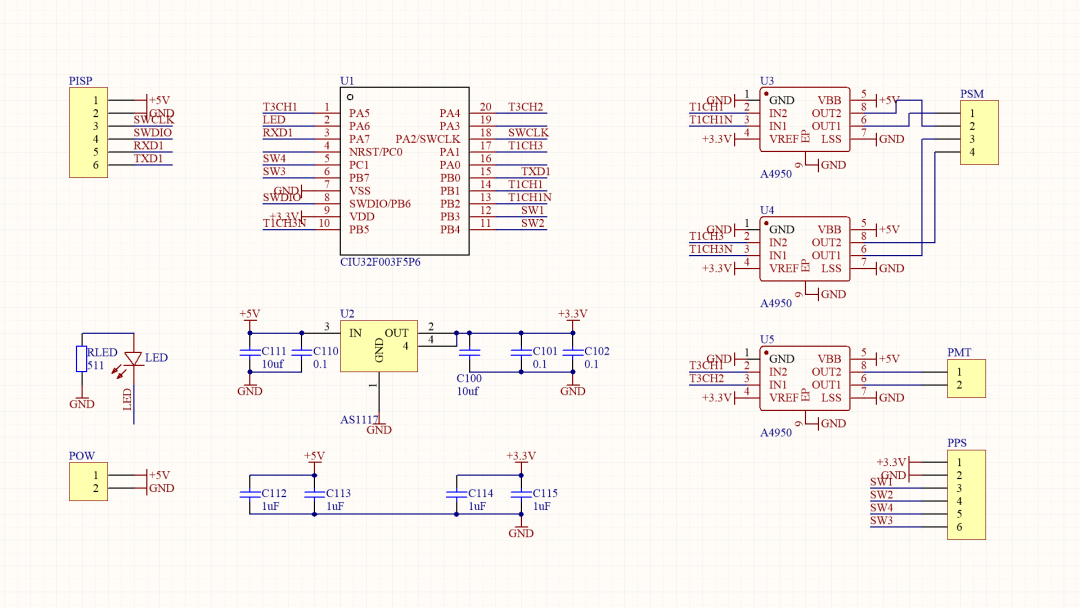

二、設計電路

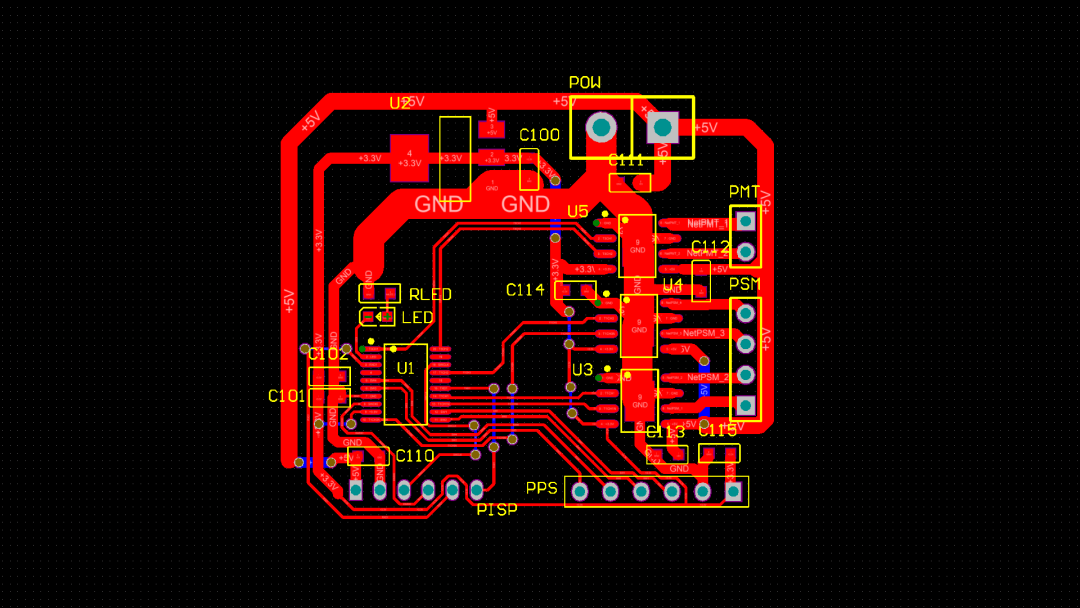

**AD\Test\2026\April\StepMotorDrvF003A4950.PcbDoc ***

??根據剛才設計的電路板進行改造。單片機仍然使用F003。使用兩片A4950作為步進電機的驅動芯片。再利用一片A4950作為電機的驅動芯片這個電機是用于轉動換液器的驅動電機。外部還有4個光耦用于檢測步進電機和轉向電機的位置。下面鋪設單面PCB這樣可以適合一分鐘制版。很快一分鐘之后得到測試的電路板，下面進行焊接測試。

三、焊接測試

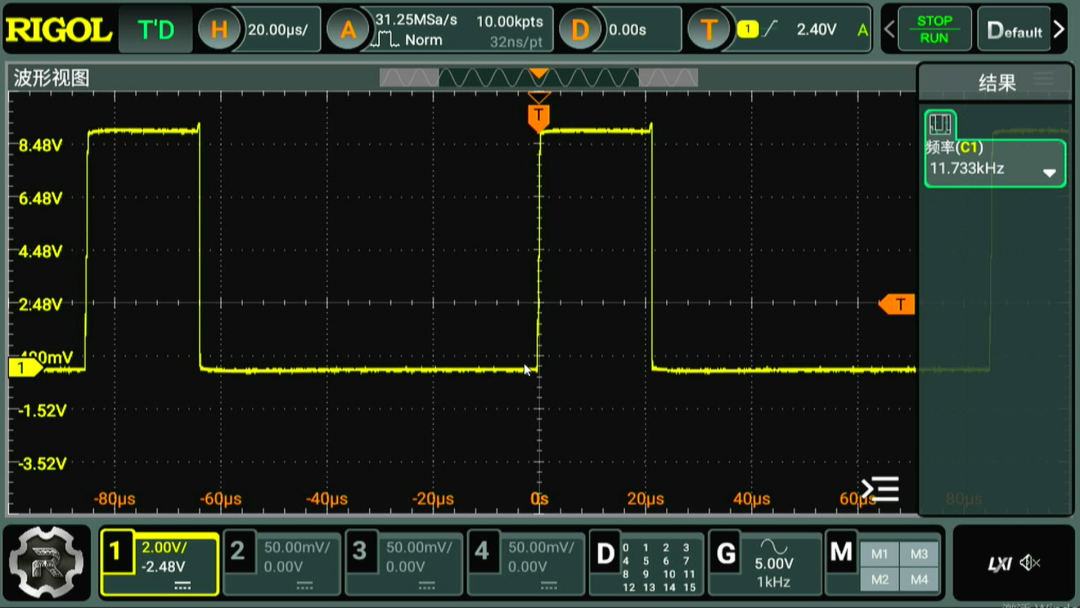

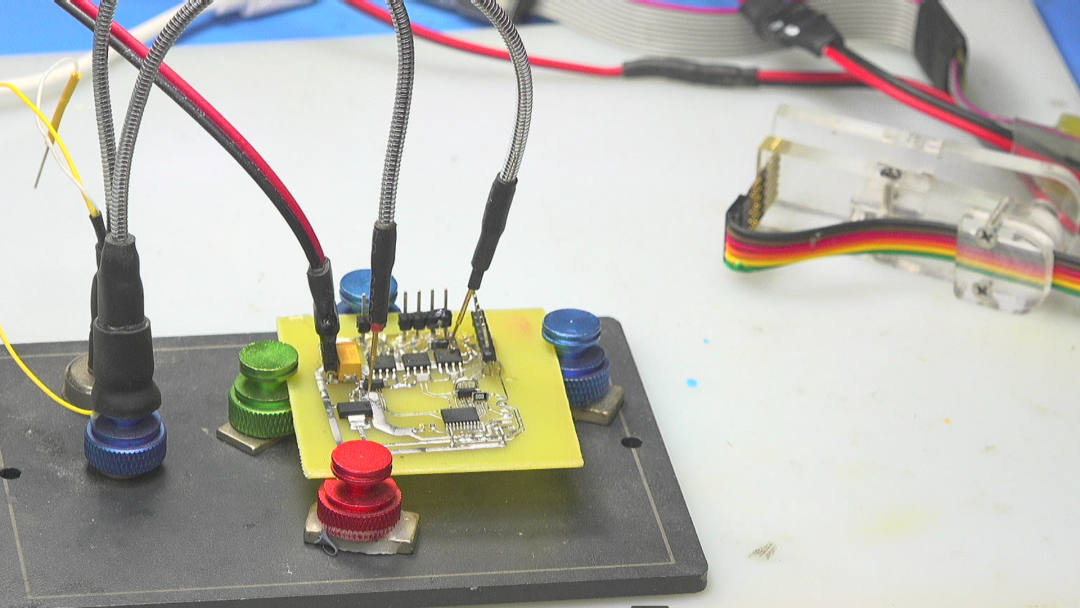

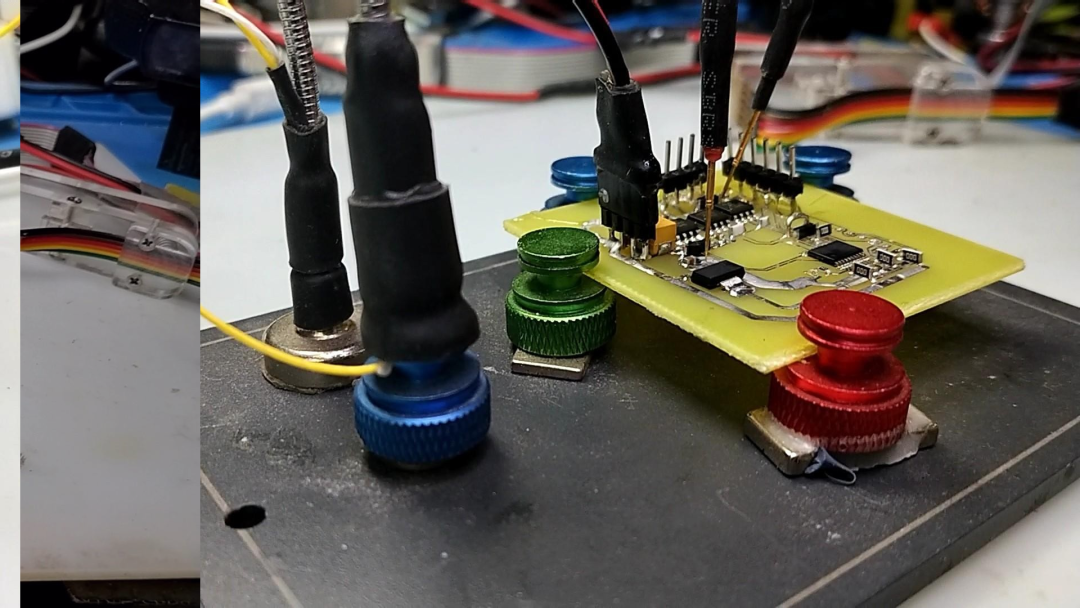

??焊接電路板，單片機輸出PWM波形，使用示波器觀察 A4950的輸出，輸出的信號頻率為11.73千赫茲。現在設置的輸出死區為0，我們也可以看到A4950的輸出仍然具有大約0.5微秒的死區時間。至此，初步驗證了單片機設置的合理性，下  面接下來編寫相應的程序，來推動步進電機的運行。

※ 總?結 ※

本文初步設計了基于CU32單片機的步進電機驅動電路，它具有兩路互補PWM輸出，可以驅動雙繞組步進電機的運行，這需要后面通過輸出正弦波來對步進電機運行進行細化。此外，它還具有一路驅動直流電機的功率輸出，由于后面還有一些相應的軟件功能需要實現。這一次的電路的初步調試就先到此為止。
